ADM51C-2 ورقة بيانات ودليل فني لنظام Yokogawa Centum VP

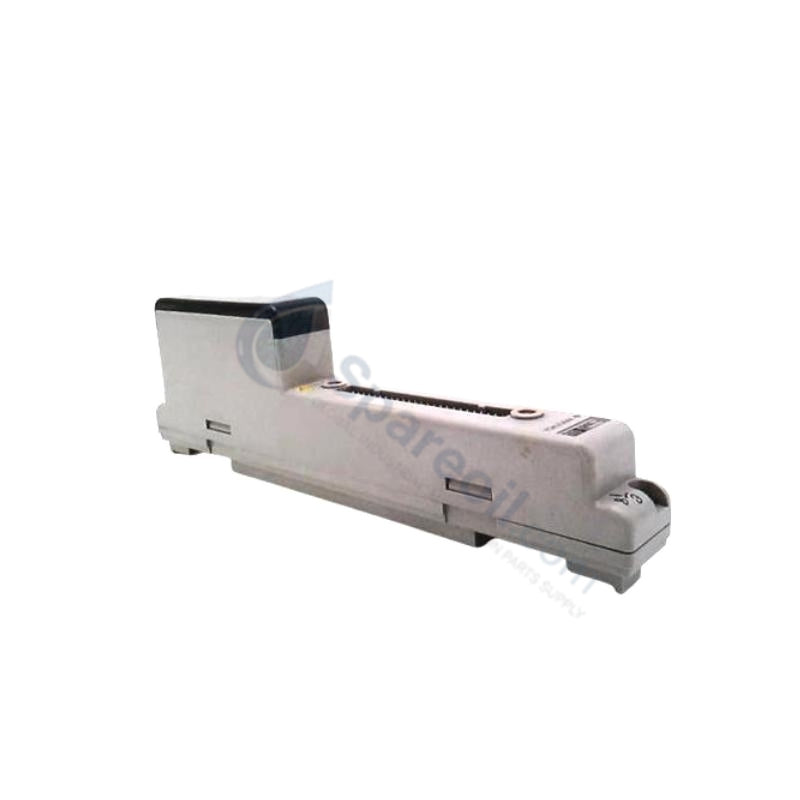

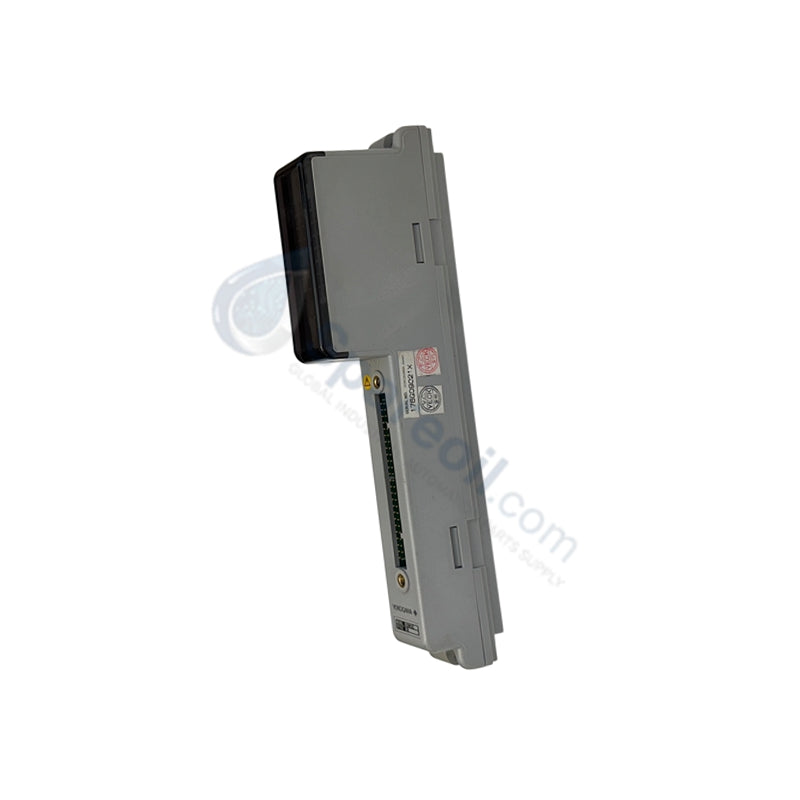

وحدة الإدخال الرقمي Yokogawa ADM51C-2 Centum VP

وحدة الإدخال الرقمي Yokogawa ADM51C-2 Centum VP

التوفر: 20 متوفر في المخزون

وحدة الإدخال الرقمي Yokogawa ADM51C-2 Field I/O تم تكوين وحدة الإدخال الرقمي Yokogawa ADM51C-2، التي تُعرف أيضًا باسم الوحدة ADM51C-2،...

رمز المنتج: ADM51C

Manufacturer: Yokogawa
Product No.: ADM51C
Product Type: وحدات الإدخال الرقمي
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال الرقمي Yokogawa ADM51C-2 Field I/O

تم تكوين وحدة الإدخال الرقمي Yokogawa ADM51C-2، التي تُعرف أيضًا باسم الوحدة ADM51C-2، لمعالجة عد النبضات وإشارات التلامس الجاف في منصات Yokogawa Centum CS و Centum VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل ضمن النظام الفرعي للإدخال/الإخراج الميداني للحصول على حالات الأجهزة الميدانية من المفاتيح والمرحلات وأجهزة الاستشعار عبر تضاريس تحكم عالية الكثافة.

المواصفات الفنية

المعلمة	المواصفات
النموذج	ADM51C-2
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.1 كجم (0.22 رطل)
الأبعاد	130 × 107.5 × 32.8 مم
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
استهلاك الطاقة	0.3 أمبير عند 24 فولت تيار مستمر (اسمياً)
قنوات الإدخال	32 قناة
أنواع إشارة الإدخال	تلامس جاف، نبضة جهد، نبضة تيار (سلكان/3 أسلاك)
نطاق تردد الإدخال	0 إلى 10 كيلو هرتز
فترة تحديث البيانات	10 مللي ثانية
الحد الأدنى لعرض النبضة	40 ميكرو ثانية
مستوى إشارة الإدخال	نبضة جهد 3 إلى 24 فولت تيار مستمر
مقاوم التحويل الاختياري	200 أوم، 510 أوم، 1000 أوم
الخرج المساعد	تلامس ترانزستور مفتوح المجمع (30 فولت تيار مستمر، 30 مللي أمبير)
جهد العزل	1500 فولت تيار متردد من القناة إلى النظام
مقاومة العزل	الحد الأدنى 100 ميجا أوم عند 500 فولت تيار مستمر
جهد التحمل	500 فولت تيار متردد
الرطوبة النسبية	10 إلى 90% رطوبة نسبية (غير مكثفة)

ميزات عزل القنوات ومعالجتها

تتضمن الوحدة عزلًا جلفانيًا قويًا من القناة إلى النظام مُصنفًا لـ 1500 فولت تيار متردد، مما يمنع حلقات الأرض ويقمع التغيرات العالية للجهد في الوضع المشترك. لمهام معالجة النبضات، تدعم الأجهزة المدمجة تقييم الإشارات عالية السرعة حتى 10 كيلو هرتز مع الكشف عن نبضات بحد أدنى 40 ميكرو ثانية. تسمح شبكات المقاومات المتوازية المدمجة بإنهاء قابل للتكوين لتحويل الإشارة من التيار إلى الجهد، مما يحافظ على سلامة الإشارة دون الحاجة إلى معدات تكييف الإشارة الخارجية.

الأسئلة المتكررة

س: ما هي حدود توصيل الأسلاك الميدانية لاكتشاف تغيرات حالة التلامس الجاف؟

ج: تحدد الوحدة حالة التشغيل (ON) عندما تنخفض مقاومة الدائرة الميدانية إلى 150 أوم أو أقل، وتتعرف على حالة الإيقاف (OFF) عندما تتجاوز المقاومة 200 كيلو أوم عبر واجهة طرف الإدخال.

س: كيف يتصرف الخرج المساعد ذو المجمع المفتوح أثناء التشغيل؟

ج: يعمل الخرج المساعد كمشغل حالة ثانوي مصنّف بحدود قصوى 30 فولت تيار مستمر و 30 مللي أمبير، مما يسمح بعكس حالة الأجهزة في الوقت الفعلي إلى دوائر الإنذار الخارجية أو مؤشرات اللوحة المحلية.

إرشادات التركيب الميداني

تأكد من فصل الطاقة تمامًا عن هيكل العقدة المستهدفة قبل إدخال الوحدة في موصل اللوحة الخلفية. تحقق من التثبيت الصحيح لمجموعة الموصل الأمامي لضمان تلامس موثوق به عبر جميع القنوات الـ 32. قم بتوصيل دروع كابل الإشارة بنقطة أرضية وظيفية للنظام المخصصة في طرف واحد فقط لتجنب مسارات الأرضية المتوازية. حافظ على الفصل بين خطوط الطاقة عالية الجهد وتشغيل أسلاك الإشارة داخل مجاري الخزانة لتقليل التداخل الكهرومغناطيسي على دوائر عد النبضات.
