AFS10D-H4121 S2 صحيفة بيانات وكتيب فني Yokogawa CENTUM VP

وحدة التحكم الميدانية يوكوجاوا AFS10D-H4121 S2 CENTUM VP DCS

وحدة التحكم الميدانية يوكوجاوا AFS10D-H4121 S2 CENTUM VP DCS

التوفر: 99 متوفر في المخزون

وحدة التحكم الميدانية Yokogawa AFS10D-H4121 S2 تعمل Yokogawa AFS10D-H4121 S2 كوحدة التحكم الميدانية الرئيسية AFS10D المستخدمة لتنفيذ منطق التحكم وإدارة...

رمز المنتج: AFS10D

Manufacturer: Yokogawa
Product No.: AFS10D
Product Type: محطات التحكم الميدانية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 8000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

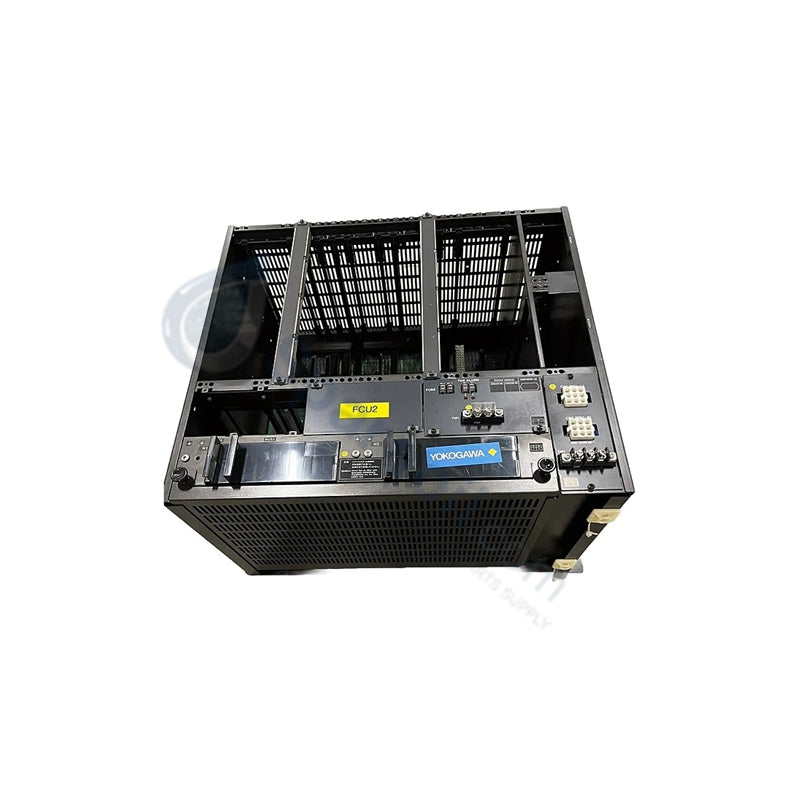

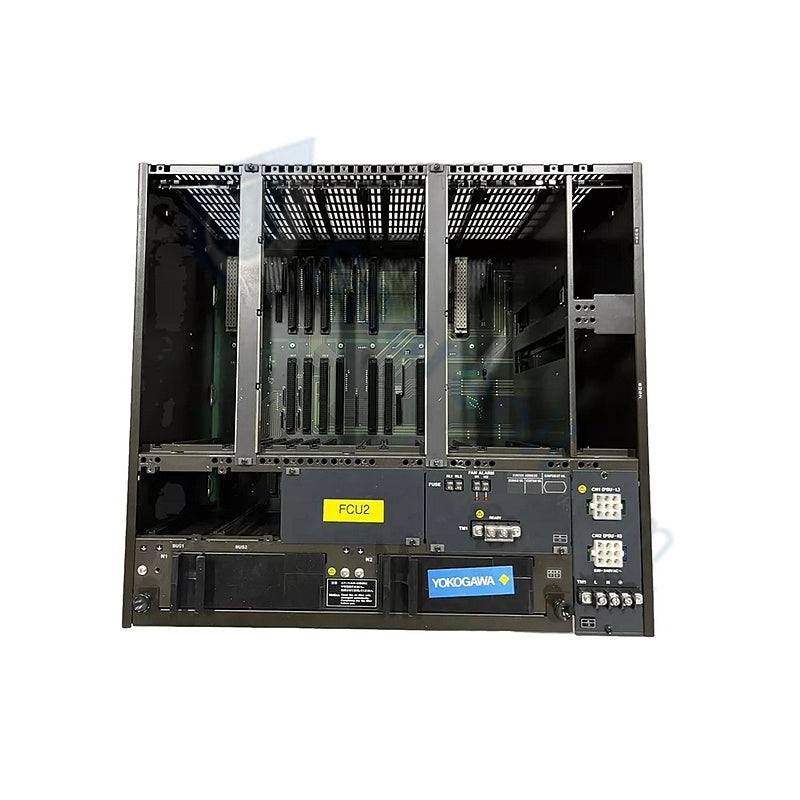

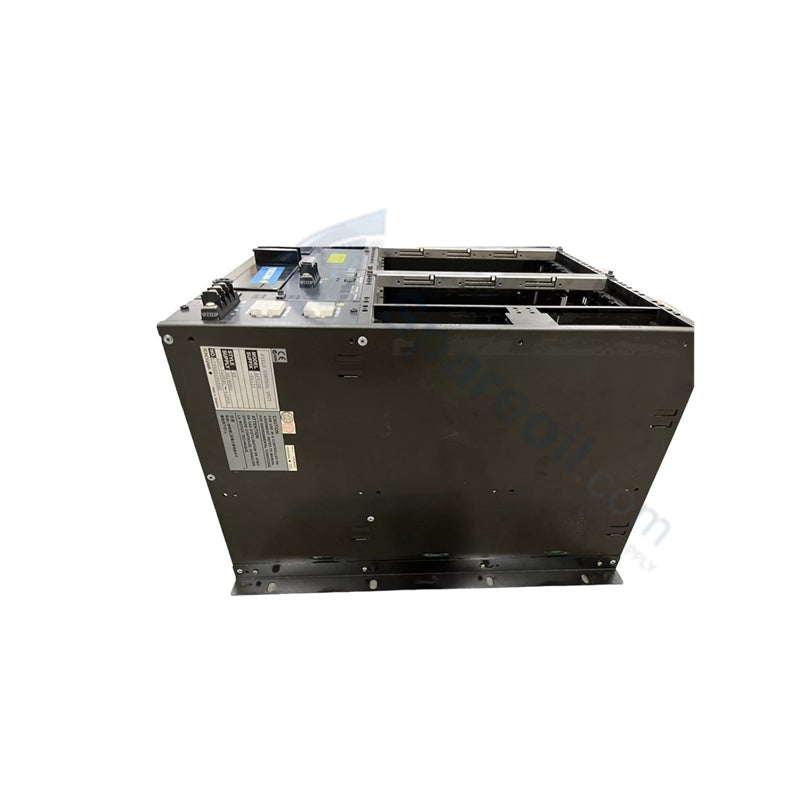

وحدة التحكم الميدانية Yokogawa AFS10D-H4121 S2

تعمل Yokogawa AFS10D-H4121 S2 كوحدة التحكم الميدانية الرئيسية AFS10D المستخدمة لتنفيذ منطق التحكم وإدارة الاتصال بوحدات الإدخال/الإخراج عبر منصات Yokogawa CENTUM VP / CS DCS. تقوم مجموعة الأجهزة القابلة للتركيب على رف مقاس 19 بوصة، والمُوسَّعة الوظائف، بمعالجة المعلمات المنفصلة والتناظرية مع توجيه إطارات البيانات الميدانية المحلية عبر مسارات V net مزدوجة التكرار.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	AFS10D-H4121 S2
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	8.0 كجم (تجميع الغلاف الأساسي)
الأبعاد	482 مم × 360 مم × 440 مم
درجة حرارة التشغيل	0-50 درجة مئوية
استهلاك الطاقة	400 فولت أمبير عند 100-120 فولت تيار متردد / 410 فولت أمبير عند 220-240 فولت تيار متردد / 8 أمبير عند 24 فولت تيار مستمر
وحدات المعالجة	وحدة معالجة مركزية RISC عالية السرعة مع تنفيذ النقطة العائمة
سعة الذاكرة	64 ميجابايت SDRAM، 32 ميجابايت Flash ROM
توسيع الإدخال/الإخراج المحلي	ما يصل إلى 8 وحدات عقدة عبر واجهات ناقل RIO
سرعة الاتصال	Vnet/IP (100 ميجابت في الثانية) / V net القديم (10 ميجابت في الثانية)
تكوين دورة التحكم	خط أساس 100 مللي ثانية (قابل للتكوين إلى 10 مللي ثانية كحد أدنى)
دقة الحدث	تتبع تسلسل الأحداث (SOE) ضمن حدود 1 مللي ثانية
حماية قاطع الدائرة الداخلية	تصنيف منصهر 8 أمبير / 250 فولت

التحكم في العمليات وتكامل أجهزة DCS

تنفذ وحدة AFS10D-H4121 S2 طبقة بروتوكول حلقة HART مخصصة بقدرة 4-20 مللي أمبير، بالإضافة إلى معلمات اتصال FOUNDATION Fieldbus / Profibus PA لتنسيق عقد الشبكة الميدانية متعددة المتغيرات. يفرض تصميم الأجهزة عزلًا كاملاً من قناة إلى قناة بين مسارات واجهة ناقل V net وبطاقات الحوسبة الداخلية، مما يحد من الارتفاعات العابرة وانحرافات تيار تأريض الحلقة. ينفذ الهيكل المزدوج دورات حوسبة متوازية عبر وحدات المعالجة المركزية المزدوجة التكرار، ويحل متغيرات الاستحواذ التناظرية ويجري معالجة منطق النقطة العائمة في أوقات محددة تصل إلى 10 مللي ثانية مع التحقق المستمر من قيم السجل الداخلية.

الأسئلة المتكررة

س: كيف تحافظ وحدة AFS10D-H4121 S2 المزدوجة على استقرار تتبع العملية أثناء فشل وحدة المعالجة المركزية؟

ج: تشغل وحدة التحكم الميدانية المزدوجة وحدتي معالجة CP461 في إعداد مزامنة حالة ثابتة. إذا تعرض المعالج الأساسي لعطل داخلي، فإن وحدة الأجهزة الثانوية تتولى مهام التحكم الرئيسية ضمن دورة ناقل واحدة، مما يمنع انقطاع حلقات التحكم 4-20 مللي أمبير أو تكوينات التسلسل الجارية.

س: ما هي قيود الصيانة لاستبدال وحدة طاقة فاشلة أثناء عمليات الحلقة النشطة؟

ج: تدعم اللوحة الخلفية للهيكل بالكامل اتفاقيات الإزالة والإدخال تحت الطاقة (RIUP). يمكن للفنيين استبدال وحدة PW481 أو PW482 أو PW484 فاشلة واحدة بينما يحافظ الخط المتوازي المتبقي على متطلبات الطاقة النشطة لوحدة التحكم والبطاقات العقدية المتصلة.

س: كيف يتم إدارة تقلبات خط الطاقة داخل الوحدة لمنع دورات إعادة تعيين الأجهزة؟

ج: تمر مرحلة إدخال الطاقة الواردة عبر نظام منصهر أمان داخلي مصنف 8 أمبير / 250 فولت مقترن بمحولات عزل. يقوم هذا التخطيط بتصفية الضوضاء الكهربائية الخارجية ويحافظ على استقرار العمليات خلال فترات انخفاض الجهد القصيرة عبر كابلات مصدر 100-240 فولت تيار متردد أو 24 فولت تيار مستمر.

إرشادات التركيب الميداني

قم بتركيب مجموعة AFS10D-H4121 S2 بإحكام داخل خزانة أجهزة EIA قياسية مقاس 19 بوصة. اربط جميع مسامير هيكل الزوايا بالكامل للحد من إجهاد الاهتزاز الميكانيكي الفعلي من المعدات الميدانية وضمان المحاذاة الهيكلية لموصلات اللوحة الخلفية.

قم بتوجيه خطوط V net المحورية الأساسية أو كابلات Ethernet UTP CAT5e عبر مجاري اتصال معزولة، مع إبقائها بعيدًا عن خطوط محركات التيار المتردد عالية الجهد أو مفاتيح توزيع الطاقة. قم بتأريض جميع مسارات حماية خط البيانات الخارجية مباشرة على قضيب تأريض النحاس الرئيسي لخزانة الأجهزة باستخدام وصلات تصريف قصيرة. وفر مساحة خلوص لا تقل عن 80 مم حول الأوجه العلوية والسفلية والجانبية للتهوية للسماح بتبريد الحمل الحراري الحر، مع الحفاظ على درجات الحرارة الداخلية ضمن حدود التشغيل من 0 إلى 50 درجة مئوية.
