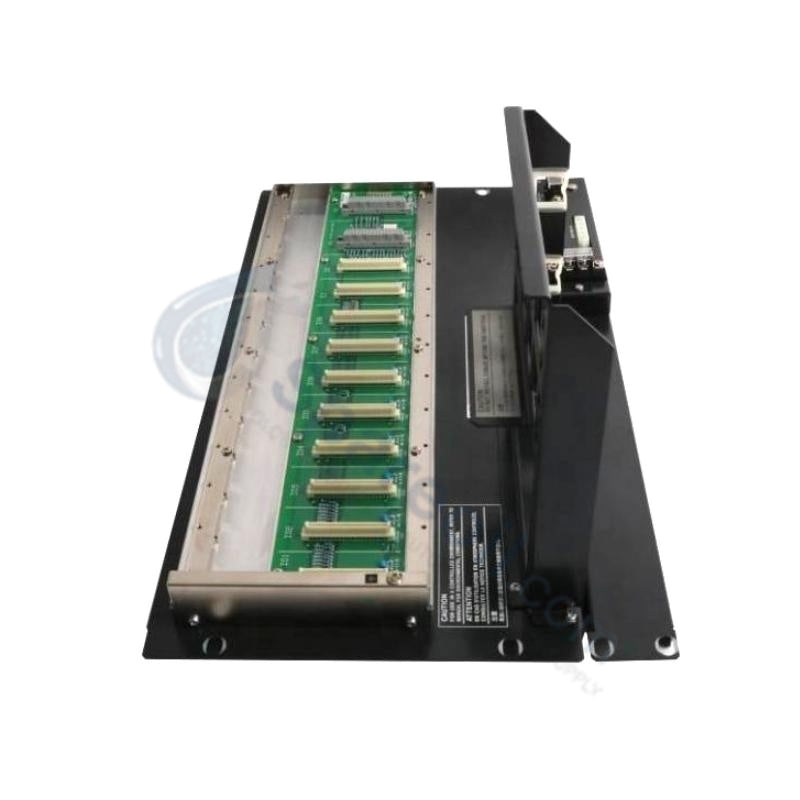

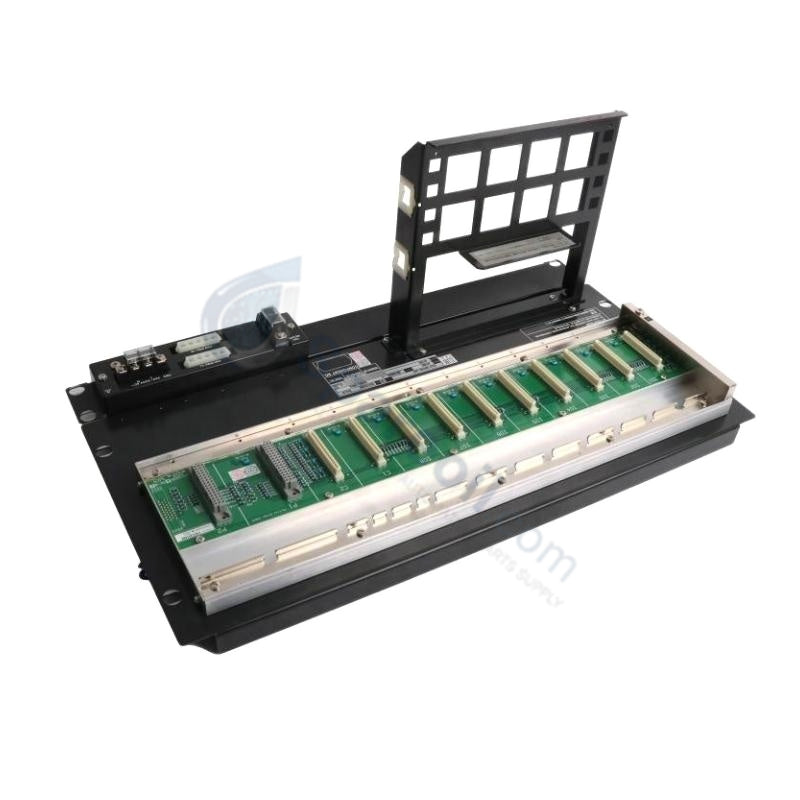

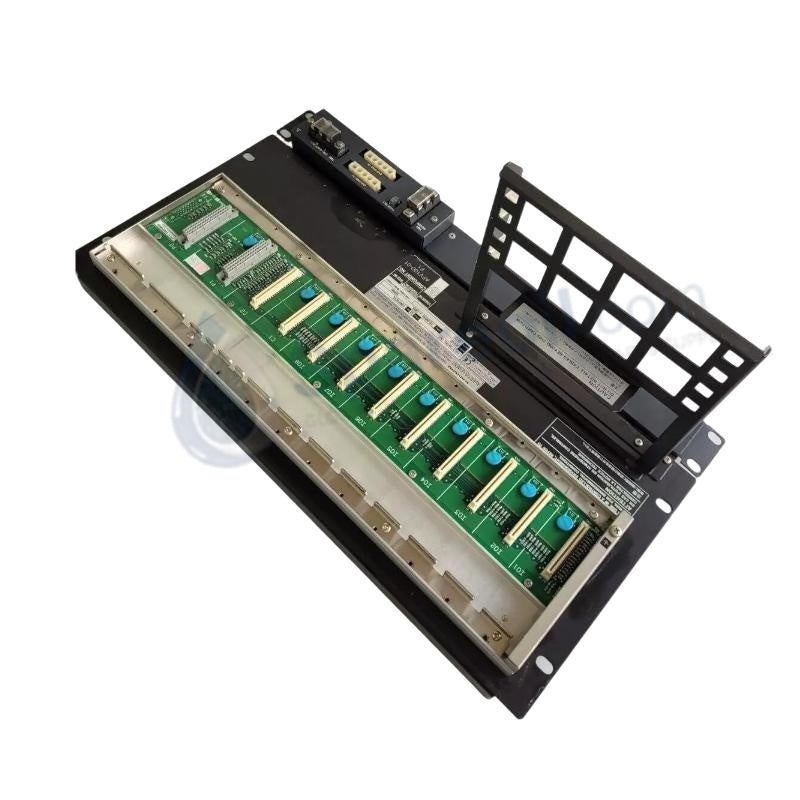

وحدة التحكم الميدانية AFV30D-S41101 Yokogawa

وحدة تحكم ميدانية مزدوجة Yokogawa AFV30D-S41101 AFV30D

وحدة تحكم ميدانية مزدوجة Yokogawa AFV30D-S41101 AFV30D

التوفر: 10 متوفر في المخزون

وحدة التحكم الميدانية Yokogawa AFV30D-S41101 CENTUM VP تُعد Yokogawa AFV30D-S41101، والمصنفة أيضًا كوحدة التحكم الميدانية المزدوجة AFV30D، بمثابة وحدات المعالجة...

رمز المنتج: AFV30D-S41101

Manufacturer: Yokogawa
Product No.: AFV30D-S41101
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 8000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة التحكم الميدانية Yokogawa AFV30D-S41101 CENTUM VP

تُعد Yokogawa AFV30D-S41101، والمصنفة أيضًا كوحدة التحكم الميدانية المزدوجة AFV30D، بمثابة وحدات المعالجة المركزية (CPU) الأساسية AFV30D المستخدمة لتنفيذ منطق التحكم في العمليات عبر منصات CENTUM VP.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	AFV30D-S41101
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	8.0 كجم
الأبعاد	قابلة للتركيب في حامل قياسي 19 بوصة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	200 فولت أمبير (عند 100-120 فولت تيار متردد)، 230 فولت أمبير (عند 220-240 فولت تيار متردد)، 5.5 أمبير (عند 24 فولت تيار مستمر)
وحدة المعالج	النوع القياسي CP471
التكرار	Vnet/IP مزدوج التكرار، ومصدر طاقة مزدوج التكرار
بروتوكول الشبكة	Vnet/IP (قائم على إيثرنت 1 جيجابت في الثانية)
النسخ الاحتياطي للذاكرة	بطارية احتياطية للذاكرة الرئيسية، حتى 72 ساعة
خرج تلامس جاهز	30 فولت تيار مستمر، بحد أقصى 0.3 أمبير (مؤشر عطل)

اتصالات التحكم في العمليات وتشخيصات الحلقة

تستخدم بنية المتحكم المزدوجة تكوينًا مزدوجًا حيث تعمل وحدتي معالج CP471 بالتوازي لتحقيق نقل تحكم بدون تأخير. يعمل ناقل اتصالات Vnet/IP المدمج بسرعة 1 جيجابت في الثانية مزدوج الاتجاه لنقل المتغيرات الحاسمة للعملية إلى محطات التشغيل والهندسة. وللحفاظ على العزل عن الاضطرابات الخارجية لشبكة المجال، تستخدم وحدة التحكم اتصالات شبكة مقترنة بمحولات. بالإضافة إلى ذلك، تتميز الوحدة بمخرج تلامس جاهز مخصص مقدر بـ 30 فولت تيار مستمر عند 0.3 أمبير، والذي يعمل كحلقة مراقبة أجهزة، ويفتح تلقائيًا للإشارة إلى أعطال تشخيص النظام لدوائر السلامة المساعدة.

الأسئلة المتداولة

س: كيف يعمل تكوين مصدر الطاقة المزدوج المتكرر في ظل تقلبات جهد الدخل؟

ج: يشتمل النظام على وحدتي إمداد طاقة مستقلتين متصلتين بمصادر تيار متردد/مستمر منفصلة. إذا تعرض أحد مصادر الإمداد لانخفاض في الخط أقل من الحد الأدنى للتشغيل، فإن مصدر الطاقة المصاحب يتولى الحمل الكهربائي الكامل على الفور دون التسبب في إعادة ضبط المعالج.

س: ما هو الإجراء لاستبدال حزمة بطارية معطلة في المتحكم؟

ج: يمكنك استبدال حزمة بطارية النسخ الاحتياطي للذاكرة بينما يظل المتحكم مزودًا بالطاقة. تحتفظ البطارية بالذاكرة المتطايرة لمدة تصل إلى 72 ساعة في ظل ظروف فقدان الطاقة الكامل، ولكن يجب على الفنيين استبدالها أثناء حالة التشغيل النشط لضمان عدم حدوث فقدان للبيانات.

س: هل يدعم المتحكم ترقيات البرامج الثابتة عبر الإنترنت، وهل هناك متطلبات للنظام؟

ج: تتطلب ترقيات البرامج الثابتة عبر الإنترنت إعداد وحدة معالج مزدوجة. يتلقى المعالج الاحتياطي تحديث الفلاش، وينفذ تحولًا سلسًا لتولي التحكم، ثم يسمح للمعالج الأساسي بإجراء ترقية الفلاش المطابقة.

إرشادات التركيب الميداني

اتصال تأريض الرف الفرعي: قم بتوصيل طرف تأريض الخزانة الأساسي مباشرة بشريط التأريض المخصص للأجهزة باستخدام سلك نحاسي منخفض المقاومة بمقطع عرضي لا يقل عن 5.5 مم مربع.
الحماية الحرارية للخزانة: تأكد من أن التهوية القسرية بالهواء نشطة داخل خزانة التركيب مقاس 19 بوصة، مع الحفاظ على درجة الحرارة المحيطة الداخلية المحيطة بالرف الفرعي أقل من حد التشغيل 60 درجة مئوية.
فصل مقاطع الشبكة: قم بتوجيه كابلات Vnet/IP النحاسية (UTP CAT5e أو أعلى) في ممرات أسلاك معدنية مخصصة ومنفصلة، مع إبقائها على بعد 15 سم على الأقل من خطوط التيار المتردد عالية الجهد.
أمان تركيب الهيكل: قم بتركيب الهيكل بإحكام على قضبان الحامل مقاس 19 بوصة باستخدام أربعة براغي قياسية ذات رأس مقلاة، مع التحقق من أن الوحدة مستوية لمنع الإجهاد الميكانيكي على موصلات اللوحة الخلفية.
