AIP171 ورقة بيانات ووحدة دليل فني لوحدة الإدخال التناظري Yokogawa

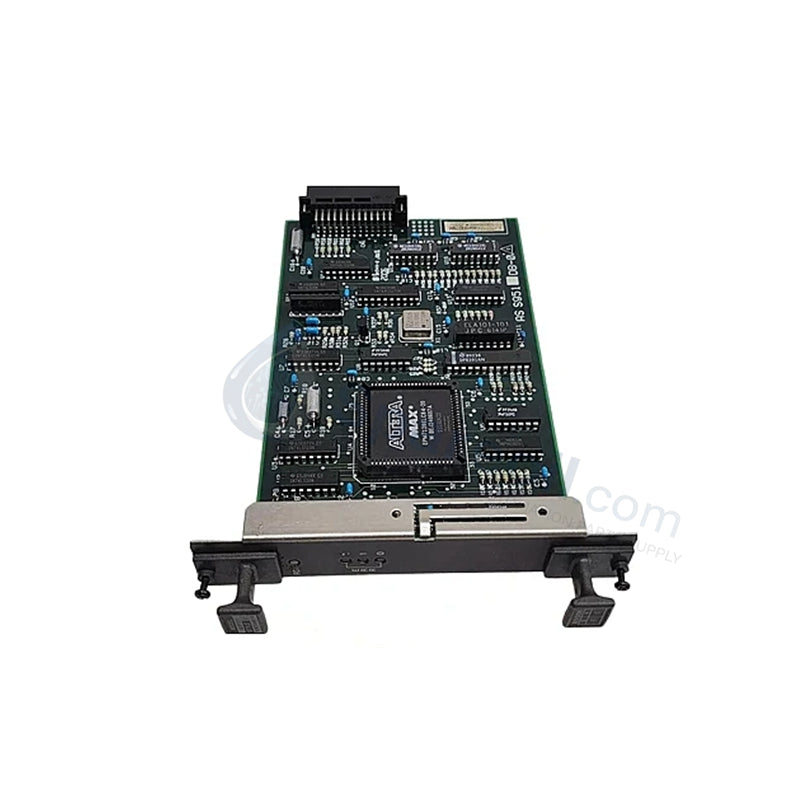

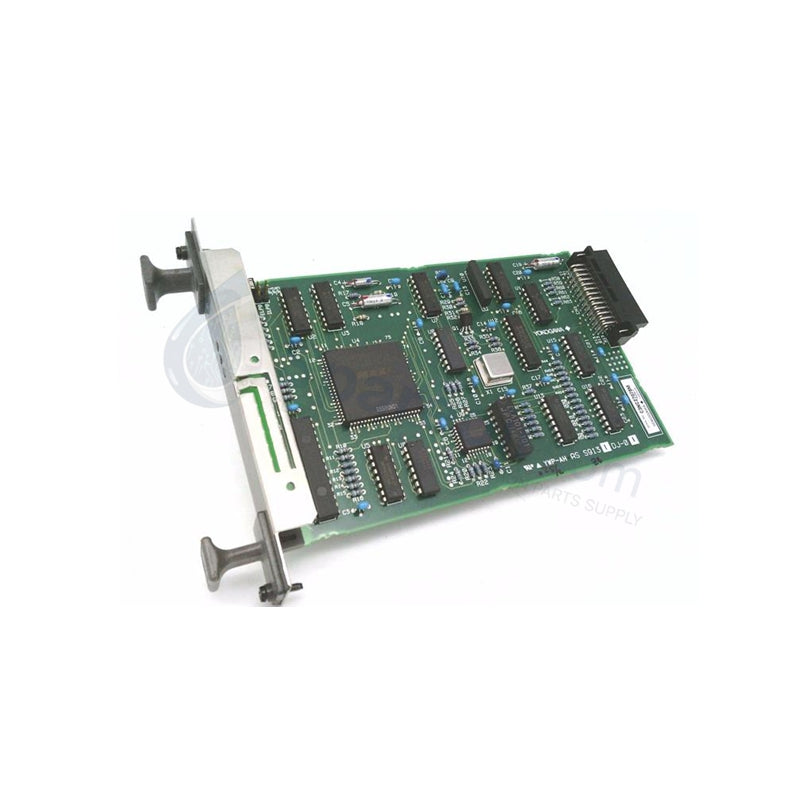

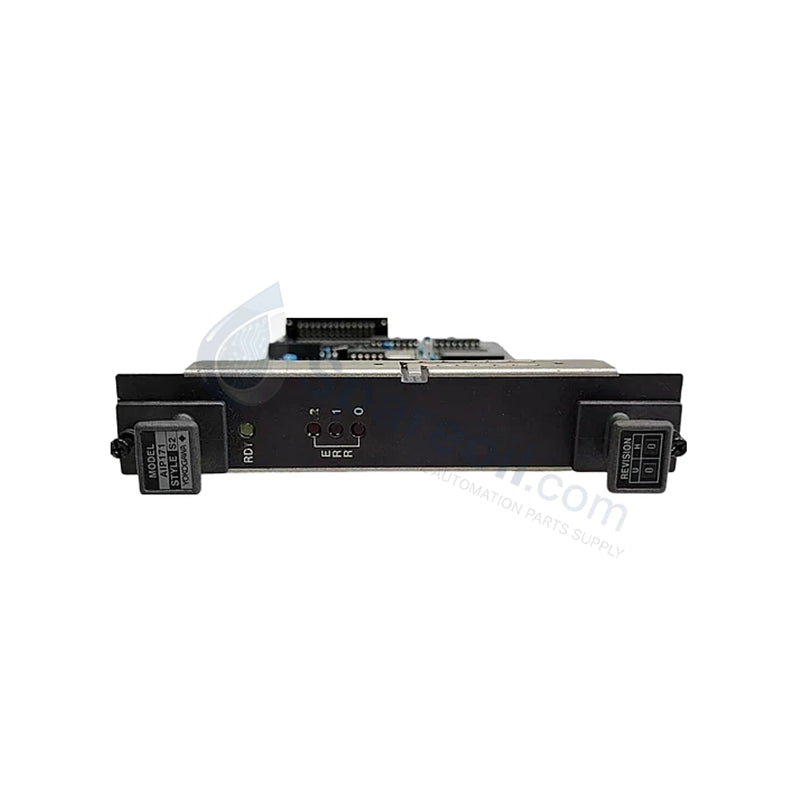

وحدة التحكم في جهاز الإرسال والاستقبال Yokogawa AIP171

وحدة التحكم في جهاز الإرسال والاستقبال Yokogawa AIP171

التوفر: 99 متوفر في المخزون

تم تكوين وحدة Yokogawa AIP171، والمُدرجة أيضًا باسم وحدة الإدخال التناظري/وحدة التحكم في جهاز الإرسال والاستقبال AIP171، للحصول على بيانات...

رمز المنتج: AIP171

Manufacturer: Yokogawa
Product No.: AIP171
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين وحدة Yokogawa AIP171، والمُدرجة أيضًا باسم وحدة الإدخال التناظري/وحدة التحكم في جهاز الإرسال والاستقبال AIP171، للحصول على بيانات متغيرات العمليات بدقة عالية في شبكات أنظمة التحكم الموزعة CENTUM VP وCS3000، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تعمل مكونة الأجهزة هذه كواجهة معزولة ذات 16 قناة تقوم بتحويل البيانات الحقلية التناظرية إلى رقمية مع إدارة مسارات الاتصال الخاصة بجهاز الإرسال والاستقبال في وقت واحد عبر بنية اللوحة الخلفية لمكرر الشبكة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AIP171
العلامة التجارية	يوكوجاوا
الأصل	اليابان
الوزن	0.2 كجم (وزن الشحن 0.35 رطل)
الأبعاد	1.0 بوصة (2.5 سم) × 5.0 بوصة (12.7 سم) × 7.0 بوصة (17.8 سم)
درجة حرارة التشغيل	-10 إلى 60 درجة مئوية
استهلاك الطاقة	24 فولت تيار مستمر تغذية اسمية / يتم تشغيله عبر لوحة الإدخال/الإخراج الخلفية
قنوات الإدخال	16 قناة معزولة
نطاق الإشارة	4-20 مللي أمبير اسميًا أو 1-5 فولت تيار مستمر متجهات الإدخال
الدقة	+/-0.1% من المدى
واجهة الاتصال	RS485 وبروتوكول HART الأصلي (الإصدار 5/6/7)
جهد العزل	>= 500 فولت تيار متردد RMS (القناة إلى النظام)
زمن الاستجابة	< 100 مللي ثانية دورة أخذ العينات
نطاق الرطوبة	10 إلى 90% رطوبة نسبية (غير مكثفة)

خصائص التحكم في العمليات وأجهزة DCS

تدمج الوحدة اتصال بروتوكول HART الحلقي الأصلي 4-20 مللي أمبير مباشرة عبر جميع القنوات الـ 16، مما يسمح بالإرسال المتزامن لمتغيرات العمليات التناظرية الأساسية وتشخيصات جهاز الإرسال الرقمية الثانوية دون استخدام أجهزة متعددة خارجية. يحمي العزل الجلفاني من قناة إلى قناة دائرة التحويل التناظري إلى الرقمي الداخلية من فروق جهد الأرض. توفر هذه البنية نسبة رفض الوضع المشترك (CMRR) تتجاوز 120 ديسيبل عند 50/60 هرتز، مما يثبط الضوضاء الكهربائية عبر واجهة مكرر الشبكة.

الأسئلة الشائعة

س: كيف تعمل إمكانية التبديل السريع أثناء استبدال الوحدة عبر الإنترنت في تكوين متكرر؟

ج: يتميز AIP171 بمعاملات فيزيائية للتبديل السريع النشط. عند وضعه داخل فتحة لوحة خلفية مزدوجة متكررة (مثل قاعدة AEP811)، يؤدي الاستخراج عبر الإنترنت للبطاقة الخاملة أو المعيبة إلى نقل تلقائي سلس للحمل التنفيذي الكامل إلى الوحدة الشريكة المجاورة دون إسقاط رابط الاتصال النشط RS485.

س: ما هي عواقب نشر هذه الوحدة خارج قيود درجة حرارة التشغيل المحددة؟

ج: سيؤدي تشغيل الجهاز تحت -10 درجة مئوية أو فوق 60 درجة مئوية إلى انحراف حراري في محول التناظري إلى الرقمي، مما يدفع خط الأساس للقياس إلى ما وراء عتبة الدقة المحددة البالغة +/-0.1%. قد يؤدي أيضًا إلى تدهور المكونات الداخلية إذا ظلت الظروف المحيطة خارج المعايير المحددة.

س: هل يلزم إنهاء خارجي لتمكين وظائف واجهة HART الأصلية في حلقة 4-20 مللي أمبير؟

ج: لا، يشتمل AIP171 على ترشيح داخلي ومطابقة للمعاوقة ضروريين لفصل إشارة HART FSK الرقمية عن الحلقة الحالية التناظرية، مما يلغي الحاجة إلى شبكات مقاومة خارجية في حلقات 4-20 مللي أمبير القياسية.

إرشادات التركيب الميداني

إدخال اللوحة الخلفية وتثبيتها: ادفع لوحة الدائرة المطبوعة بقوة في قضبان التوجيه المخصصة للرف حتى يتم تثبيت موصلات اللوحة الخلفية بالكامل. قم بتثبيت براغي تثبيت اللوحة الأمامية المدمجة لمنع إزاحة التلامس تحت الاهتزاز الميكانيكي.
تأريض الدرع وتخفيف الضوضاء: قم بإنهاء جميع دروع كابلات الأجهزة في قضيب أرضي وظيفي واحد مخصص داخل حاوية التجميع المحلية. حافظ على توجيه الأزواج الملتوية حتى نقطة التوصيل الطرفية للحفاظ على أداء رفض الوضع المشترك الذي يزيد عن 120 ديسيبل.
إنهاء جزء RS485: عند استخدام خطوط اتصال جهاز الإرسال والاستقبال RS485، تحقق من أن المعاوقة الطرفية المناسبة في نهاية الخط تتطابق مع المعاوقة المميزة لكابل الحقل لمنع انعكاسات الإشارة وتلف البيانات.
