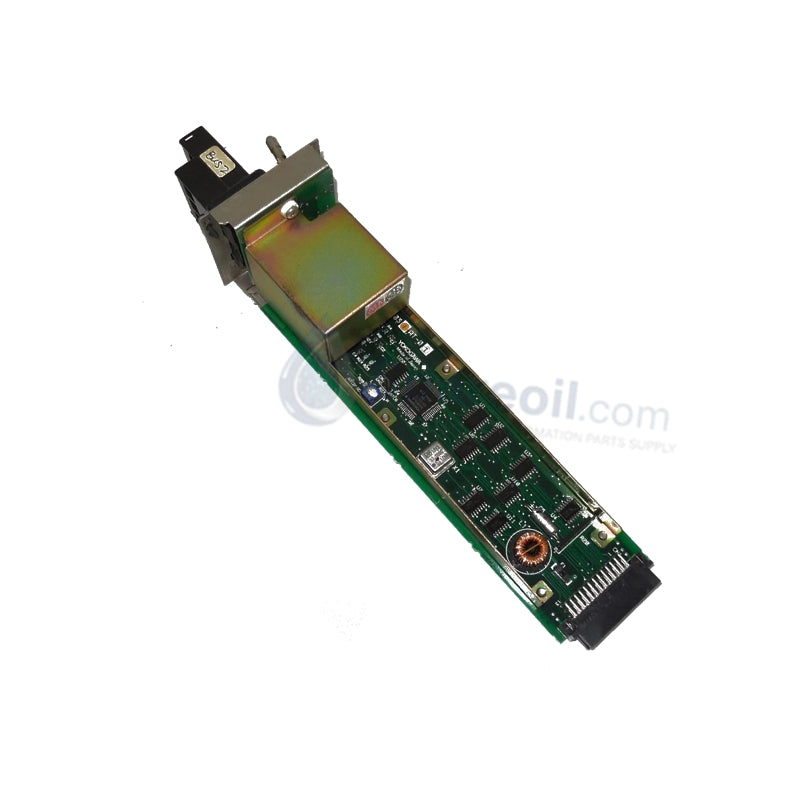

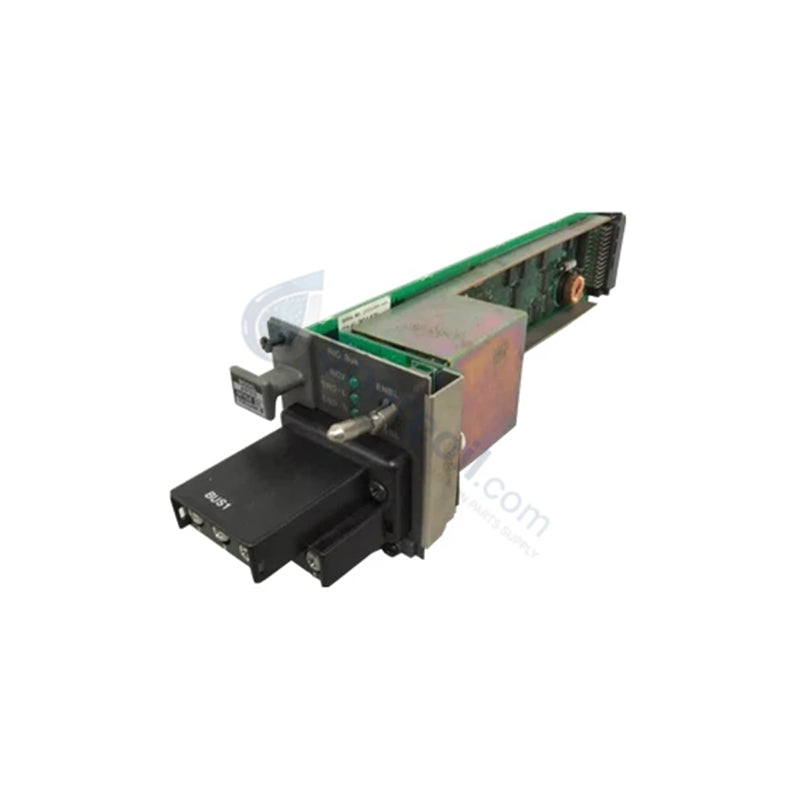

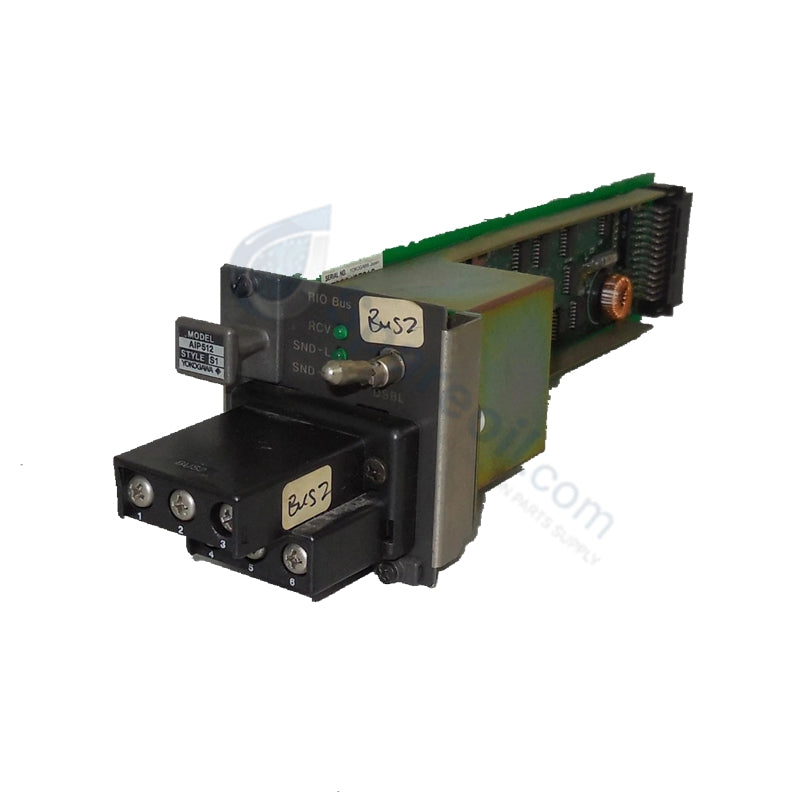

وحدة الإدخال التناظري YOKOGAWA AIP512
تم تكوين وحدة YOKOGAWA AIP512-S1 (وحدة الإدخال التناظري AIP512) لاكتساب الإشارات بدقة عالية في منصات شبكة CENTUM VP FIO، وهي توفر تنفيذًا ماديًا وكهربائيًا مباشرًا للمراقبة التناظرية ذات 16 قناة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | AIP512-S1 |
| العلامة التجارية | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 0.8 كجم |
| الأبعاد | 130 × 25 × 250 ملم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | 6 إلى 8 واط |
| قنوات الإدخال | 16 قناة معزولة |
| مدى الإشارة | 4-20 مللي أمبير تيار مستمر |
| الدقة | +/- 0.1% من المدى |
اتصال التحكم في العملية والعزل
تتكامل الوحدة مع بنية CENTUM VP Field I/O (FIO) لتسهيل تبادل البيانات الحتمي مع وحدة التحكم في المجال (FCU). للحفاظ على سلامة الإشارة، يستخدم التصميم عزلًا بين القنوات وعزلًا بين القنوات واللوحة الخلفية، مما يقلل من مشكلات الضوضاء ذات النمط المشترك المحتملة في بيئات الأسلاك الكثيفة. توفر التشخيصات المدمجة مراقبة في الوقت الفعلي لصحة القناة وحالة الحلقة، بينما يتيح دعم بروتوكول حلقة 4-20 مللي أمبير HART اتصالًا ثنائي الاتجاه مع أجهزة الإرسال الميدانية الذكية لضمان قياس العملية بدقة عالية.
الأسئلة المتداولة
س: هل يدعم AIP512-S1 اتصال الجهاز الميداني بخلاف معالجة الإشارات التناظرية البسيطة؟
ج: نعم، تدعم الوحدة بروتوكول حلقة 4-20 مللي أمبير HART، مما يسمح بمرور بيانات التشخيص الرقمية من أجهزة الإرسال الميدانية المتوافقة مع HART إلى نظام التحكم المضيف.
س: كيف يجب التعامل مع الوحدة فيما يتعلق بالعزل الغلفاني أثناء التثبيت؟
ج: تتضمن الوحدة عزلًا غلفانيًا متكاملًا بين القنوات وبين القنوات واللوحة الخلفية. تأكد من توصيل دروع الإشارة بقضيب التأريض في الخزانة لمنع إدخال حلقات التأريض التي يمكن أن تتجاوز حواجز العزل الداخلية.
إرشادات التثبيت الميداني
- التركيب: ثبت لوحة قاعدة FIO داخل الخزانة قبل إدخال الوحدة. حرك الوحدة في الفتحة المخصصة، مع التأكد من أن موصل اللوحة الخلفية مثبت بالكامل وأن المزلاج الميكانيكي في مكانه.
- الأسلاك: قم بتوجيه كابلات الإشارة عبر قنوات الأسلاك المخصصة، مع الحفاظ على الفصل المادي عن كابلات الطاقة والجهد العالي للتيار المتردد. استخدم موصلات مجدولة محمية لجميع المدخلات التناظرية الـ 16 لزيادة مناعة الضوضاء.
- الاعتبارات البيئية: تأكد من أن الخزانة تحافظ على درجة حرارة محيطة ضمن النطاق المحدد من 0 درجة مئوية إلى +55 درجة مئوية. بينما تتوافق الوحدة مع معايير ISA G2 البيئية، تجنب وضعها في الأماكن المعرضة للاهتزازات العالية أو تراكم الغبار المفرط لضمان استقرار الموصل على المدى الطويل.
