وحدة اتصال تسلسلية طراز ALR121-S53 S1 من Yokogawa

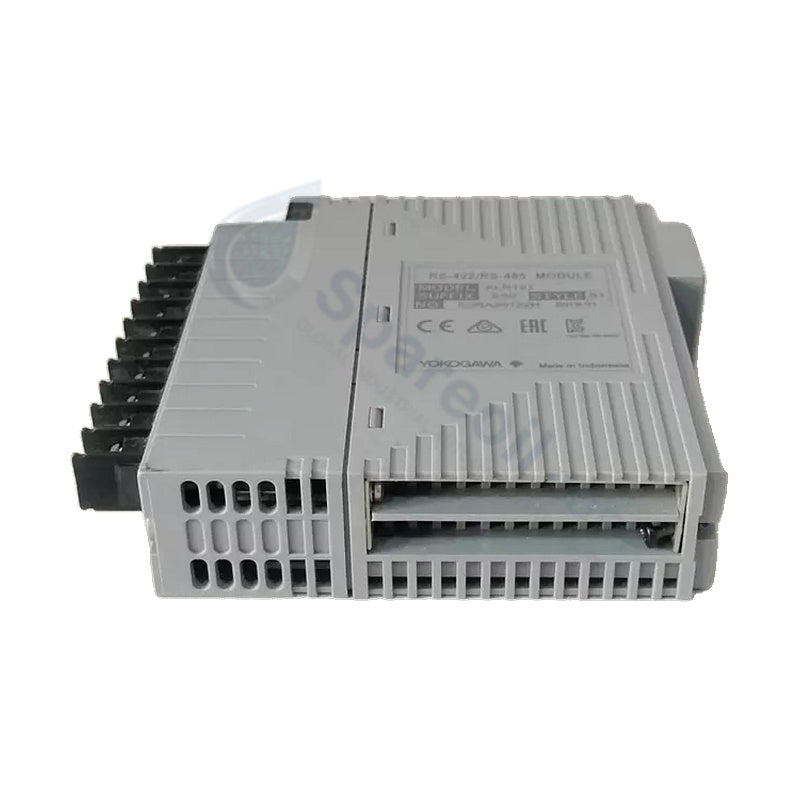

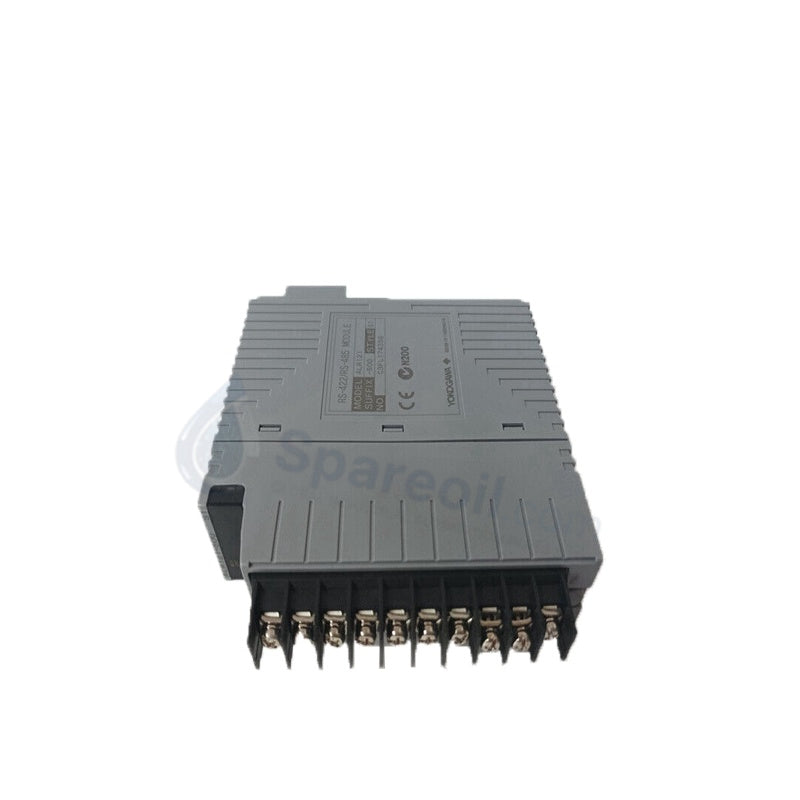

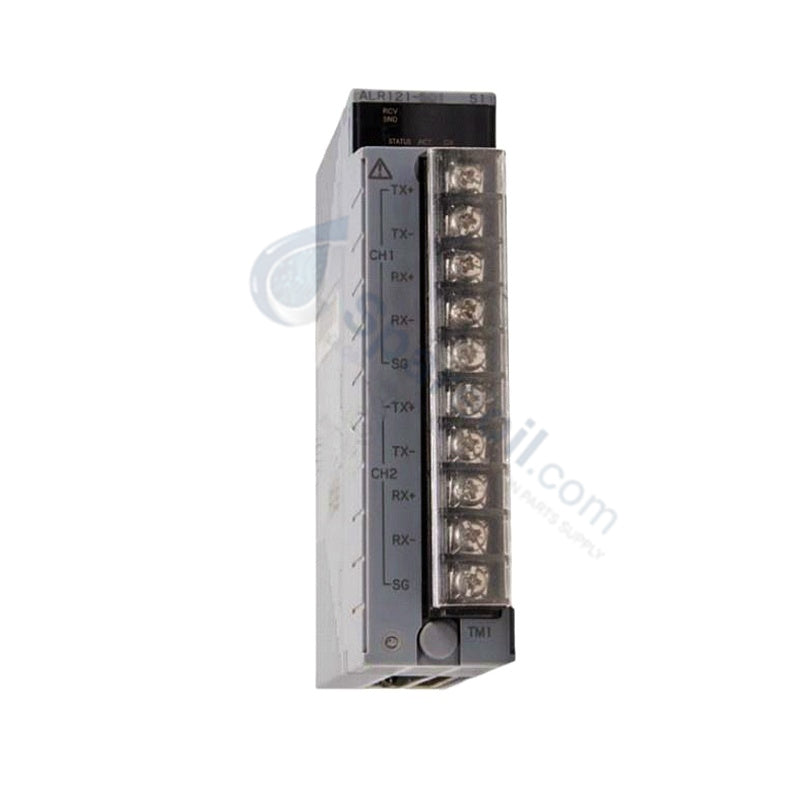

وحدة يوكوجاوا ALR121-S53 S1 CENTUM VP RS-422/RS-485

وحدة يوكوجاوا ALR121-S53 S1 CENTUM VP RS-422/RS-485

التوفر: 20 متوفر في المخزون

وحدة اتصال Yokogawa ALR121-S53 S1 RS-422/RS-485 تعمل وحدة Yokogawa ALR121-S53 S1، المصنفة أيضًا كوحدة الاتصال التسلسلي ALR121، كمكون أجهزة مخصص...

رمز المنتج: ALR121-S53 S1

Manufacturer: Yokogawa
Product No.: ALR121-S53 S1
Product Type: وحدات الاتصال التسلسلي
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة اتصال Yokogawa ALR121-S53 S1 RS-422/RS-485

تعمل وحدة Yokogawa ALR121-S53 S1، المصنفة أيضًا كوحدة الاتصال التسلسلي ALR121، كمكون أجهزة مخصص لتبادل البيانات في الأنظمة الفرعية التسلسلية ضمن شبكات التحكم CENTUM VP و ProSafe-RS.

توضيح اللاحقة ومصفوفة النموذج

النموذج / رمز اللاحقة	المواصفات
ALR121	وحدة اتصال تسلسلي (قناتان، RS-422/RS-485)
-S5	نوع قياسي بوظائف أساسية
3	مع وظائف التشخيص
S1	مراجعة رمز نمط الأجهزة 1

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	ALR121-S53 S1
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.30 كجم
الأبعاد	30 مم (عرض) × 100 مم (ارتفاع) × 80 مم (عمق)
درجة حرارة التشغيل	-40 إلى +75 درجة مئوية
استهلاك الطاقة	0.5 أمبير عند 5 فولت تيار مستمر (طاقة ناقل اللوحة الخلفية)
جهد الإدخال	24 فولت تيار مستمر
منافذ الواجهة	منفذان (RS-422 نقطة إلى نقطة / RS-485 متعدد النقاط)
سرعة الإرسال	1200 إلى 38400 بت في الثانية
الحد الأقصى لطول الكابل	1200 متر (RS-485) / 15 متر (RS-422)
رمز الإرسال	ASCII / ثنائي
تزامن الإطار	غير متزامن بدء-توقف
حاجز العزل	عزل بموصل ضوئي بين المجال واللوحة الخلفية
تركيب الوحدة	وحدات القاعدة AFV30، AFV40، ANB10، ANB11

العزل من قناة إلى قناة وسلامة الإشارة

تتضمن وحدة Yokogawa ALR121-S53 S1 عزلًا كهربائيًا باستخدام الموصلات الضوئية لفصل حلقات التسلسل الميدانية الخارجية عن مسارات الاتصال المنطقية للوحة الخلفية. تدعم الوحدة بروتوكولات Modbus الثانوية إلى جانب تكوينات مشغل النظام الفرعي المخصصة، وتنفذ نقل البيانات غير المتزامن بنظام نصف مزدوج عبر كلا المنفذين المستقلين. تمتص المخازن المؤقتة للإرسال في الأجهزة ودوائر معالجة الإشارات المخصصة تحولات الجهد الشائعة العابرة، مما يمنع ضوضاء الجانب الميداني من التدخل في دورات بيانات اللوحة الخلفية لوحدة التحكم عبر خطوط RS-485 الطويلة التي تصل إلى 1200 متر.

الأسئلة المتكررة

س: كيف يتم تكوين معلمات الاتصال مثل معدل الباود والتكافؤ في ALR121-S53 S1؟

ج: يقوم المهندسون بتكوين معدلات الإرسال (حتى 38400 بت في الثانية)، والتكافؤ (بلا/زوجي/فردي)، ومعلمات بت التوقف مباشرة في منشئ نظام برنامج CENTUM VP، الذي يقوم بتنزيل المعلمات إلى الوحدة أثناء التهيئة.

س: هل يمكن للمنفذ 1 والمنفذ 2 العمل بواجهات مادية مختلفة في وقت واحد؟

ج: نعم، يدعم كل منفذ تكوينًا مستقلاً، مما يسمح لمنفذ واحد بتشغيل اتصالات RS-422 من نقطة إلى نقطة بينما يشغل المنفذ الثاني شبكة RS-485 متعددة النقاط.

س: ما هي الكابلات التي تربط الأجهزة الميدانية بالواجهة الأمامية للوحدة؟

ج: تتصل كابلات الاتصال المحمية القياسية من Yokogawa (مثل مجموعات الكابلات AKB131، AKB132، AKB133، و AKB134) مباشرة بكتل أو موصلات أطراف الوحدة.

إرشادات التركيب الميداني

يجب على الفنيين اتباع إجراءات تجميع الخزانات القياسية أثناء التكامل الميداني:

أدخل الوحدة في فتحة متوافقة على وحدة عقدة ANB10 أو ANB11 بعد التحقق من مفتاح طاقة اللوحة الخلفية.
قم بإنهاء نهايات شبكة RS-485 باستخدام مقاومات إنهاء الخط المناسبة للقضاء على انعكاس الإشارة على مسافات الكابلات الطويلة.
قم بتوجيه الكابلات التسلسلية داخل قنوات أدوات ذات جهد منخفض مخصصة، مع الحفاظ على الفصل عن الموصلات ذات الجهد العالي AC وخطوط التشغيل.
قم بتوصيل دروع الكابلات بقضيب التأريض للخزانة باستخدام مشابك تأريض مخصصة للحفاظ على حصانة الضوضاء عبر حلقة الإرسال.
