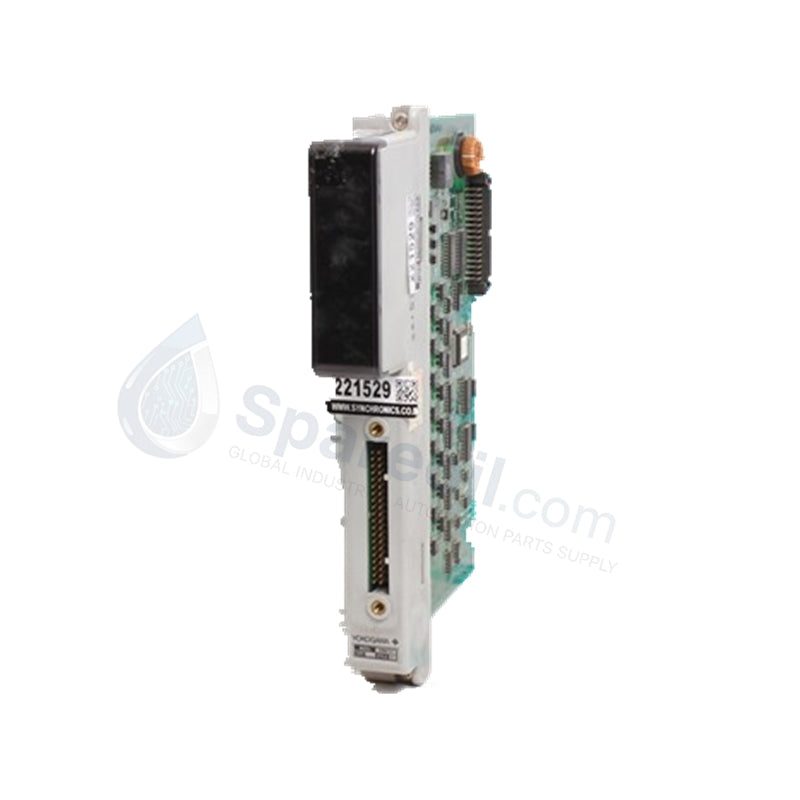

بطاقة الإدخال التناظري FIO من سلسلة Yokogawa AMM25C CENTUM VP
تم تصميم Yokogawa AMM25C (بطاقة الإدخال التناظري FIO طراز AMM25C) للاستحواذ على إشارة تناظرية عالية الكثافة 4-20 مللي أمبير في أنظمة CENTUM VP و CS 3000، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تتصل مكونات الأجهزة هذه بما يصل إلى 32 حلقة جانبية للمجال مع البنية التحتية الأساسية للتحكم Vnet/IP عبر دوائر تعدد الإرسال الداخلية، معالجة الإشارات الحالية القياسية دون الحاجة إلى حواجز عزل خارجية أو وحدات تحويل مساعدة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | AMM25C |
| العلامة التجارية | شركة يوكوجاوا الكهربائية |
| المنشأ | اليابان |
| الوزن | 0.5 كجم |
| الأبعاد | 32.8 مم × 107.5 مم × 130 مم |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| استهلاك الطاقة | يعتمد على لوحة النظام الخلفية |
| توافق السلسلة | نظام CENTUM VP / CS 3000 FIO الفرعي |
| عدد القنوات | 32 قناة، معزولة |
| نطاق إشارة الإدخال | 4-20 مللي أمبير تيار مستمر |
| مقاومة الإدخال | 250 أوم |
| دقة القياس | زائد/ناقص 0.1 بالمائة من النطاق الكامل |
| هندسة العزل | عزل جلفاني بين منطق الجانب الميداني والجانب النظامي |
| إمكانيات التشخيص | اكتشاف الدائرة المفتوحة والدائرة القصيرة المتكاملة |
ميزات أجهزة التحكم في العمليات وأجهزة DCS
تدمج الوحدة طبقة بروتوكول حلقة HART مخصصة 4-20 مللي أمبير مما يتيح الاتصال السلس بين أجهزة المجال ومحطة عمل هندسة CENTUM VP. تتميز نقاط القياس الداخلية بمعاملات عزل فردية من قناة إلى قناة للتخفيف من تيارات الحلقة الأرضية ومنع اختلافات الجهد المشترك من إفساد القنوات المجاورة. لضمان السلامة الحرارية والدقة عبر ظروف التركيب المتغيرة، توفر مستشعرات درجة الحرارة الإلكترونية إجراءات حساب تعويض الوصلة الباردة التلقائية (CJC) عند معالجة إشارات المزدوج الحراري الخارجية عبر لوحات أطراف التوصيل المطابقة، مما يضمن تحديدًا قياس محول A/D.
الأسئلة المتداولة
س: هل تدعم الوحدة عمليات التبديل السريع عبر الإنترنت داخل عقدة FIO نشطة؟
ج: نعم. تم تصميم الوحدة بمنطق تبديل سريع مثبت ميدانيًا يسمح بالإدخال والاستخراج في ظل ظروف طاقة النظام. تستخدم خطوط واجهة اللوحة الخلفية أطوال دبابيس متداخلة لضمان تثبيت التوصيلات الأرضية أولاً وفصلها أخيرًا، مما يمنع التلف الكهربائي العابر لمنطق جانب النظام.
س: ماذا يحدث لبيانات القناة عند قطع أو فصل سلك ميداني؟
ج: تنفذ الوحدة منطق تشخيص الدائرة المفتوحة المتكامل. عندما ينخفض تيار الإدخال عن الحد المادي المطلق 4 مللي أمبير، تسجل علامات التكوين بت حالة خطأ أقل من النطاق، مما يؤدي إلى إطلاق إنذارات كتلة جانب النظام ضمن واجهة DCS.
إرشادات التركيب الميداني
- قم بتركيب الوحدة رأسيًا على وحدة اللوحة الخلفية القياسية لعقدة FIO، مع التأكد من تثبيت آليات القفل العلوية والسفلية بإحكام للحفاظ على اتصال موثوق لحافلة اللوحة الخلفية.
- حافظ على الفصل القياسي للأسلاك الصناعية بتوجيه أسلاك إشارة 4-20 مللي أمبير ذات الجهد المنخفض بعيدًا عن خطوط توزيع التيار المتردد عالية الجهد أو قنوات الحمل الاستقرائي الثقيل لتجنب التداخل الكهرومغناطيسي.
- قم بإنهاء كابلات الإشارة باستخدام كتل طرفية مخصصة متعددة النقاط. تأكد من ربط جميع دروع الكابلات بنقطة أرضية واحدة ونظيفة للأجهزة عند حاجز مدخل الخزانة بدلاً من تأريض كلا الطرفين.
- تحقق من مسارات التهوية الواضحة فوق وتحت حاوية عقدة FIO لضمان أن تدفق الهواء الحراري الطبيعي يحافظ على درجات حرارة التشغيل أقل من 60 درجة مئوية.
