ورقة بيانات ودليل تقني لسلسلة ANB10D-415 من YOKOGAWA

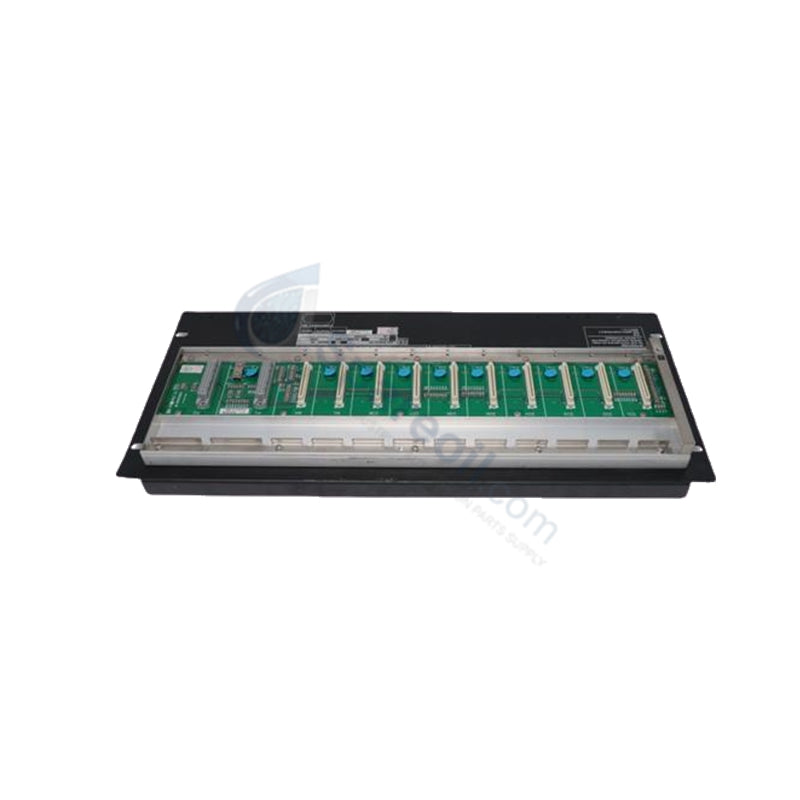

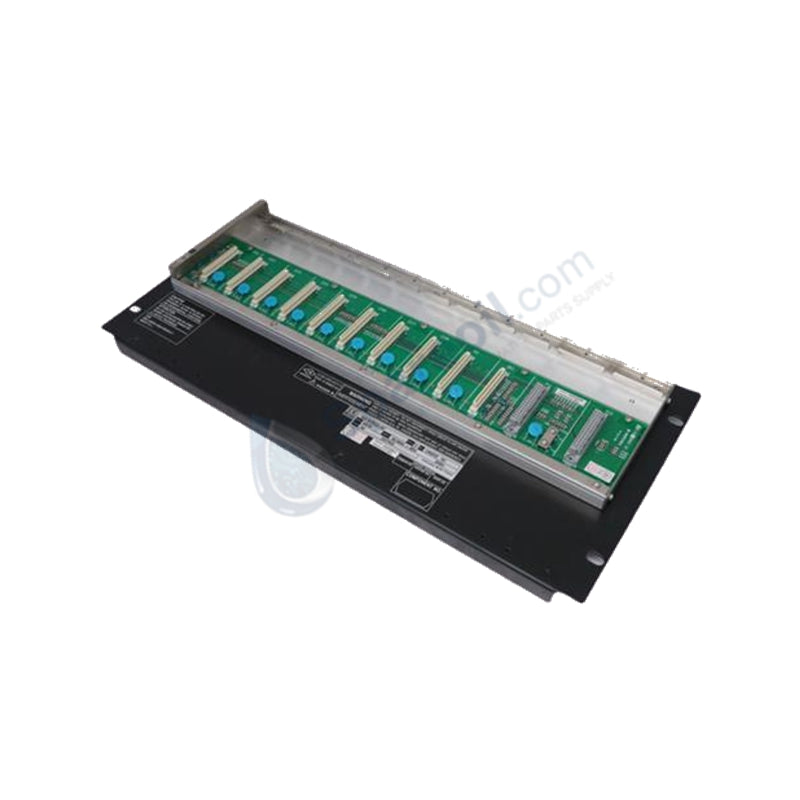

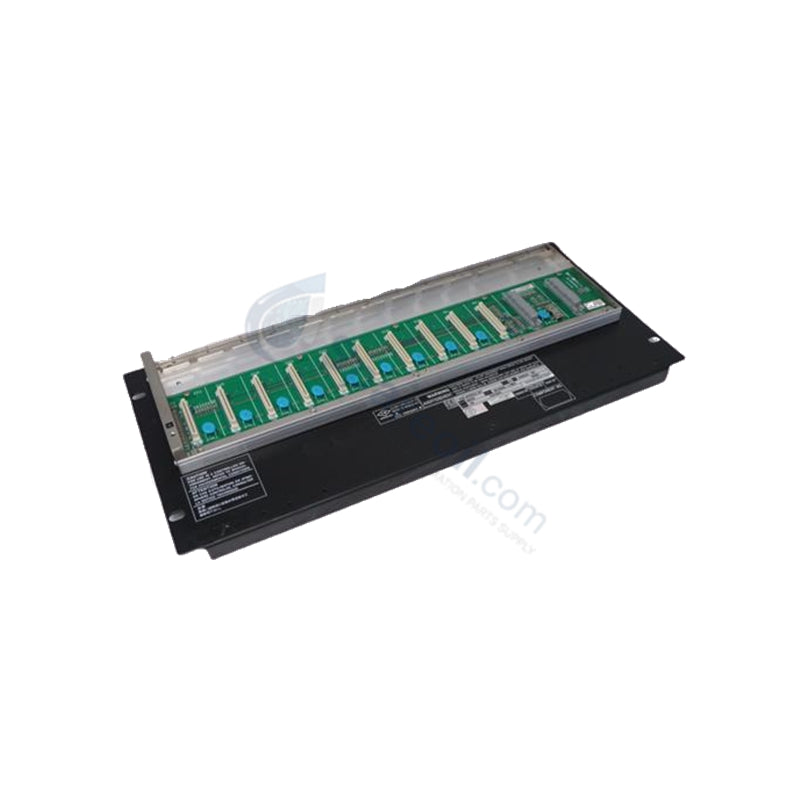

وحدة العقدة المزدوجة المتكررة لحافلة ESB من YOKOGAWA طراز ANB10D-415/CU2N/NDEL

وحدة العقدة المزدوجة المتكررة لحافلة ESB من YOKOGAWA طراز ANB10D-415/CU2N/NDEL

التوفر: 99 متوفر في المخزون

وحدة عقدة ناقل YOKOGAWA ANB10D-415/CU2N/NDEL ESB تم تكوينها لتجميع إشارات الإدخال/الإخراج عالية التوفر في أنظمة CENTUM VP، وتوفر وحدة YOKOGAWA...

رمز المنتج: ANB10D-415/CU2N/NDEL

Manufacturer: Yokogawa
Product No.: ANB10D-415/CU2N/NDEL
Product Type: وحدات عقدة ناقل ESB
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 16000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة عقدة ناقل YOKOGAWA ANB10D-415/CU2N/NDEL ESB

تم تكوينها لتجميع إشارات الإدخال/الإخراج عالية التوفر في أنظمة CENTUM VP، وتوفر وحدة YOKOGAWA ANB10D-415/CU2N/NDEL (وحدة العقدة ANB10D-415) تنفيذًا ماديًا وكهربائيًا مباشرًا لاتصال ناقل ESB المزدوج الاحتياطي.

المواصفات الفنية

المعلمة	المواصفات
النموذج	ANB10D-415/CU2N/NDEL
العلامة التجارية	YOKOGAWA
المنشأ	اليابان
الوزن	16 كجم (وحدة التجميع)
الأبعاد	18.4 سم × 15 سم × 3 سم (وحدة القاعدة)
درجة حرارة التشغيل	بيئة خزانة قياسية
استهلاك الطاقة	100 - 120 فولت تيار متردد مزدوج الاحتياطي
الاتصال	ناقل ESB بسرعة 128 ميجابت في الثانية
الإرسال	مسافة قصوى 10 متر
الاحتياطي	وحدة مزود طاقة ومقرن ناقل مزدوج الاحتياطي

بروتوكول حلقة HART بجهد 4-20 مللي أمبير وعزل بين القنوات

تعمل وحدة العقدة ANB10D-415 كعمود فقري للإدخال/الإخراج الموزع في بنية CENTUM VP. تحافظ على دقة الإشارة من خلال ضمان عزل صارم بين القنوات بين طبقات اتصال ناقل ESB واللوحة الخلفية لوحدة الإدخال/الإخراج المحلية. هذا العزل ضروري لمنع انتشار الضوضاء الكهربائية عبر وحدة العقدة، مما يضمن بقاء بيانات بروتوكول حلقة HART غير تالفة أثناء الإرسال عالي السرعة. تدير الوحدة توصيل الطاقة من خلال بنية مزود طاقة مزدوجة الاحتياطي، والتي تدعم التحويل التلقائي دون مقاطعة دورة التحكم. يتم الحفاظ على نقل البيانات الحتمي بسرعة 128 ميجابت في الثانية بواسطة وحدات مقترن الناقل المتكاملة (/CU2N)، مما يضمن أوقات استجابة أقل من المللي ثانية لأجهزة الإرسال الميدانية المتصلة.

الأسئلة المتداولة

س: هل تدعم ANB10D-415 التبديل السريع لوحدات الإدخال/الإخراج؟

ج: نعم، تدعم بنية وحدة العقدة التبديل السريع لوحدات الإدخال/الإخراج الفردية أثناء تشغيل النظام، بشرط أن يظل مصدر طاقة وحدة العقدة مستقرًا وأن يدعم نوع وحدة الإدخال/الإخراج المحدد إجراءات الإدخال المباشر.

س: هل رمز الخيار /NDEL مطلوب لبدء تشغيل النظام الأولي؟

ج: نعم، ترخيص برنامج /NDEL هو تكوين إلزامي لاتصال توسيع العقدة. لن تقوم وحدة العقدة بإنشاء اتصال نشط مع وحدة التحكم في المجال (FCU) ما لم يتم دمج هذا الترخيص بشكل صحيح في تكوين النظام.

إرشادات التركيب الميداني

تأكد من تركيب وحدة العقدة في وضع رأسي داخل الخزانة للسماح بتبديد حراري مناسب لمكونات مزود الطاقة.
تحقق من أن جهد دخل التيار المتردد يتطابق مع تصنيف 100 - 120 فولت تيار متردد قبل توصيل مصادر الطاقة الاحتياطية إلى الكتلة الطرفية.
قم بتركيب وحدات مقترن الناقل SCE401 في الفتحات المخصصة على اللوحة الخلفية لوحدة العقدة لإنشاء مسارات ناقل ESB الأساسية والثانوية.
قم بتأمين جميع كابلات ناقل ESB باستخدام مشابك تخفيف الإجهاد المتوفرة لمنع الإجهاد الميكانيكي على موصلات D-sub أثناء اهتزاز الخزانة.
قم بإجراء فحص تشخيصي على مستوى النظام من محطة الهندسة لتأكيد حالة مقترنات الناقل المزدوجة الاحتياطية وصلاحية ترخيص برنامج /NDEL.
