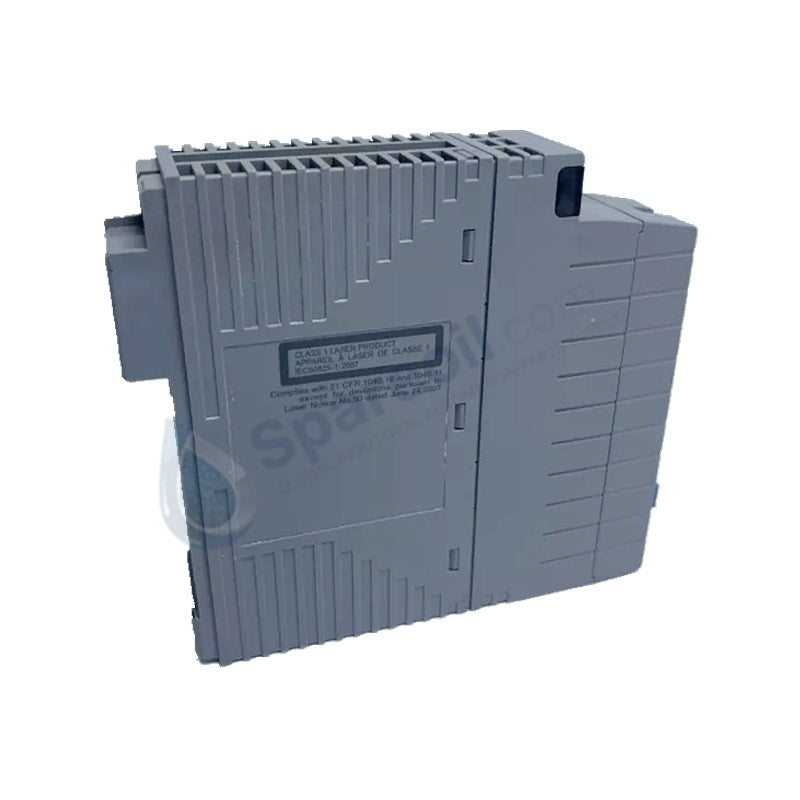

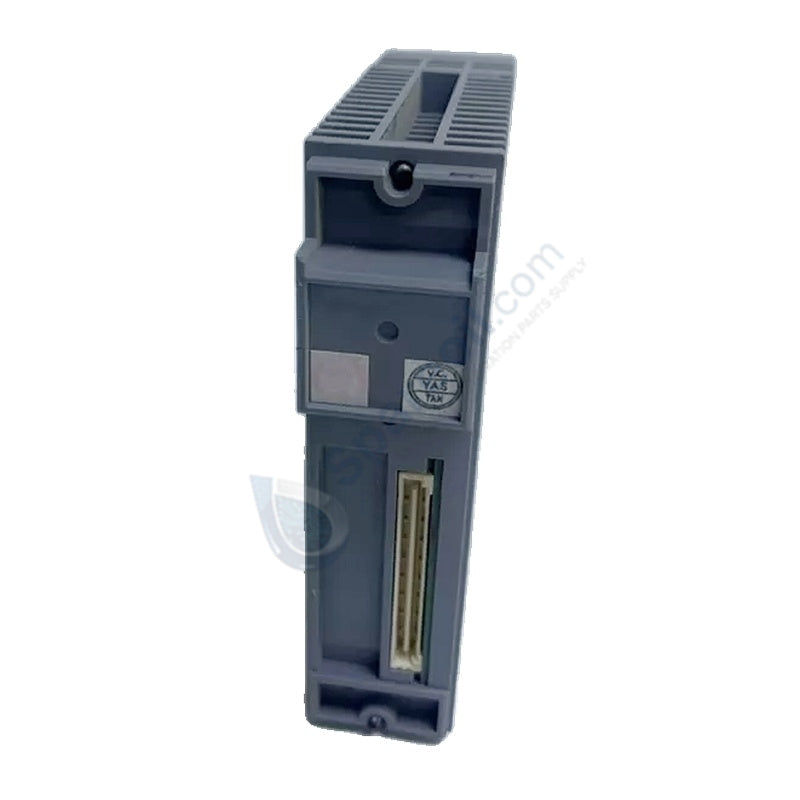

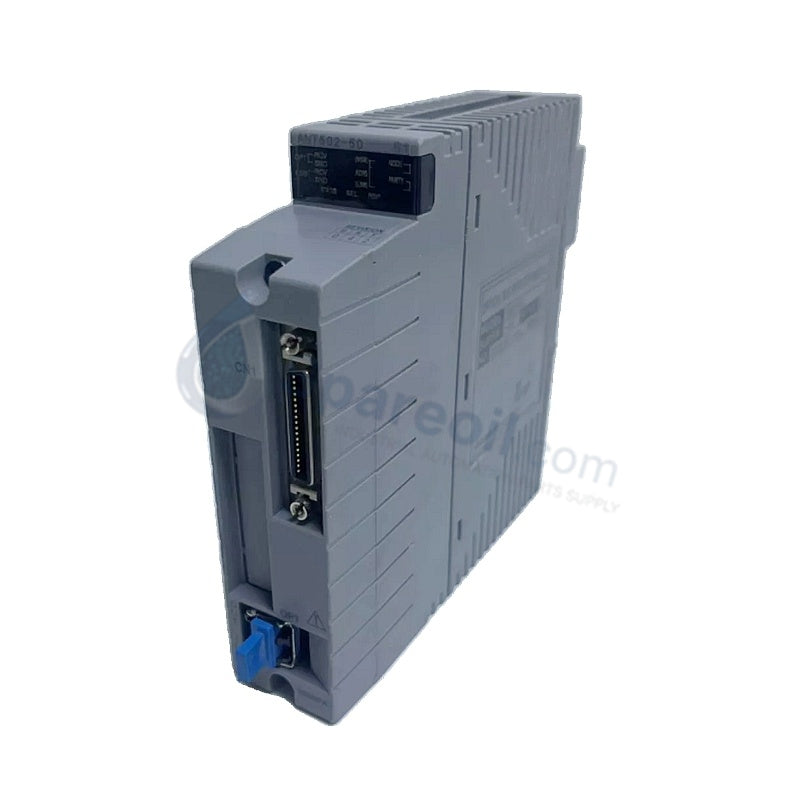

وحدة المكرر البصري التابعة لـ Yokogawa ANT502-50/BU1A
تعمل الوحدة Yokogawa ANT502-50/BU1A، المصنفة أيضًا باسم وحدة المكرر البصري التابعة ANT502، كمكون مادي مخصص لتحويل إشارات ESB الضوئية مرة أخرى إلى إشارات ناقل كهربائي ضمن شبكات التحكم CENTUM VP و CS 3000 و ProSafe-RS.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | ANT502-50/BU1A |
| العلامة التجارية | Yokogawa Electric Corporation |
| المنشأ | اليابان |
| الوزن | 0.3 كجم |
| الأبعاد | 32.8 × 142.5 × 130 ملم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +55 درجة مئوية (تصل إلى +70 درجة مئوية مع قواعد تدفق الهواء في الخزانة) |
| استهلاك الطاقة | 0.5 أمبير (من ناقل اللوحة الخلفية 5 فولت تيار مستمر) |
| نوع الوحدة | مكرر ناقل ESB بصري (جانب تابع) |
| وسط الإرسال | كابل الألياف البصرية |
| المدى الأقصى | 5 كم لكل مرحلة (10 كم كحد أقصى عبر طوبولوجيا ذات مرحلتين) |
| طوبولوجيا الشبكة | تكوينات نجمية أو سلسلة (تصل إلى 8 توصيلات عقدية) |
| وحدة الواجهة | وحدة موصل BU1A مدمجة للاتصال المباشر بـ ESB |
اتصال Fieldbus وعزل القناة إلى القناة
تستقبل وحدة المكرر التابعة ANT502-50/BU1A نبضات بصرية معدلة مرسلة من وحدة رئيسية ANT401 علوية، وتعيد بناء إطارات ناقل ESB الكهربائية لرفوف توسيع الإدخال/الإخراج المحلية. توفر اتصالات الألياف البصرية عزلًا جلفانيًا كاملاً بين القنوات بين محطات التحكم الميدانية البعيدة، مما يحمي معالجات الحلقات التناظرية وأجهزة بروتوكول HART ذات 4-20 مللي أمبير من الضوضاء الكهرومغناطيسية الشديدة والزيادات الكهربائية واختلافات الجهد الأرضي عبر الوحدات الموزعة للمصنع.
الأسئلة الشائعة
س: هل يمكن استبدال وحدة ANT502-50/BU1A دون إيقاف تشغيل عقدة الإدخال/الإخراج الميدانية؟
ج: نعم. تدعم وحدة ANT502-50/BU1A التبديل السريع عبر الإنترنت داخل وحدات Yokogawa المتوافقة. لا يتسبب استبدال الوحدة تحت طاقة اللوحة الخلفية الحية في انقطاع المنطق أو انخفاض الجهد على بطاقات اللوحة الخلفية المجاورة.
س: ما الغرض من واجهة HKU عند إقرانها بوحدة ANT502-50/BU1A؟
ج: تتيح واجهة وحدة الصيانة (HKU) الاختيارية لوحدة ANT502-50/BU1A إرسال إشارات مراقبة بيئة الخزانة — مثل إنذارات درجة الحرارة الداخلية وحالة طاقة المروحة — مباشرة إلى وحدة التحكم المضيفة المركزية عبر رابط الناقل البصري.
إرشادات التركيب الميداني
ضع وحدة ANT502-50/BU1A عموديًا في فتحة هيكل العقدة المخصصة، وشد براغي تثبيت اللوحة العلوية والسفلية للحفاظ على مرجع أرضي مستمر للوحة الخلفية للحاوية. قم بتثبيت كتلة موصل BU1A بالواجهة الأمامية، وقم بتوصيل خطوط الألياف البصرية مع التأكد من إدخال موصلات LC النظيفة بالكامل. حافظ على مسافة لا تقل عن 50 ملم من التهوية السلبية فوق وتحت مجموعة رف الوحدة للعمل ضمن حدود درجة الحرارة المحددة. قم بتوجيه كابلات التوصيل البصرية عبر ممرات الأسلاك المخصصة للحفاظ على الحد الأدنى من نصف قطر الانحناء ومنع إجهاد قلب الألياف.
