واجهة ناقل يوكوجاوا سينتوم CS 3000 SB401-50 أصلية

التوفر: 99 متوفر في المخزون

تفاصيل المنتج تعمل وحدة Yokogawa SB401-50 كوحدة تابعة لواجهة ناقل ESB عالية السرعة مصممة لأنظمة التحكم الموزعة (DCS) CENTUM VP و CENTUM...

رمز المنتج: SB401-50

Manufacturer: Yokogawa
Product No.: SB401-50
Product Type: وحدات واجهة الناقل
Product Origin: Japan
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تفاصيل المنتج

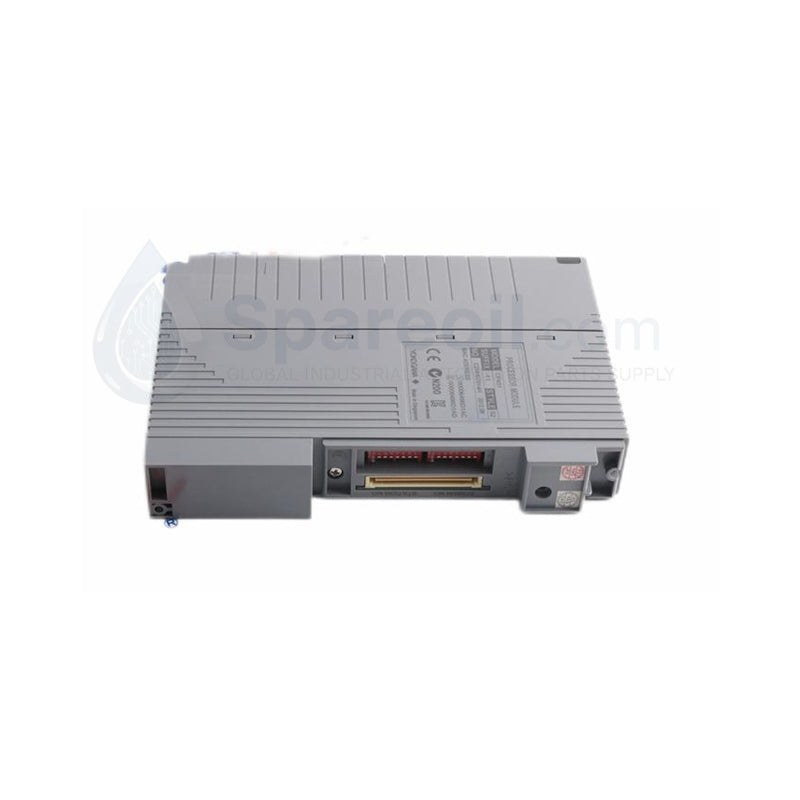

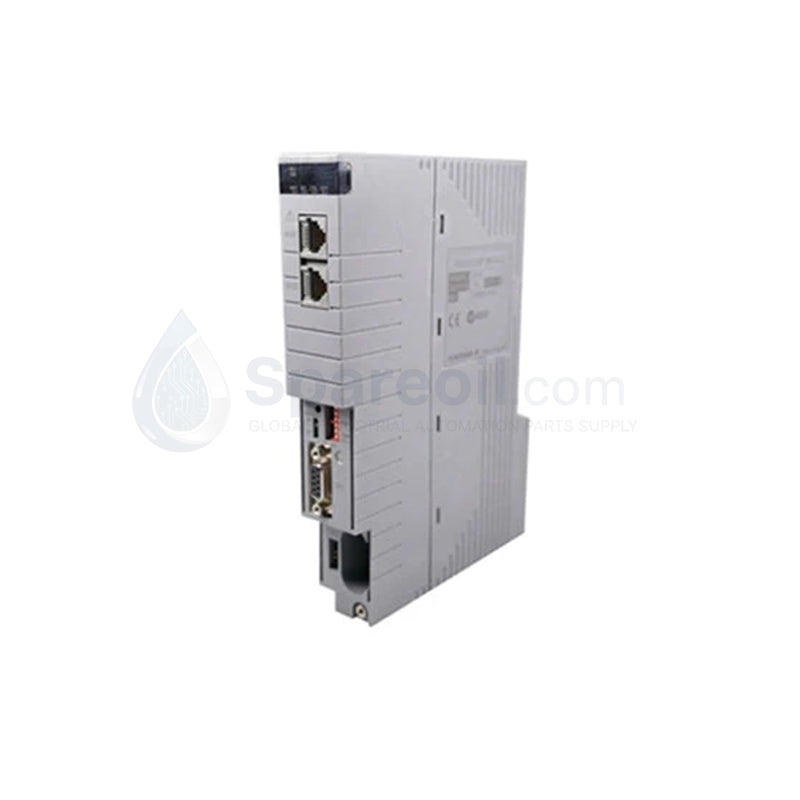

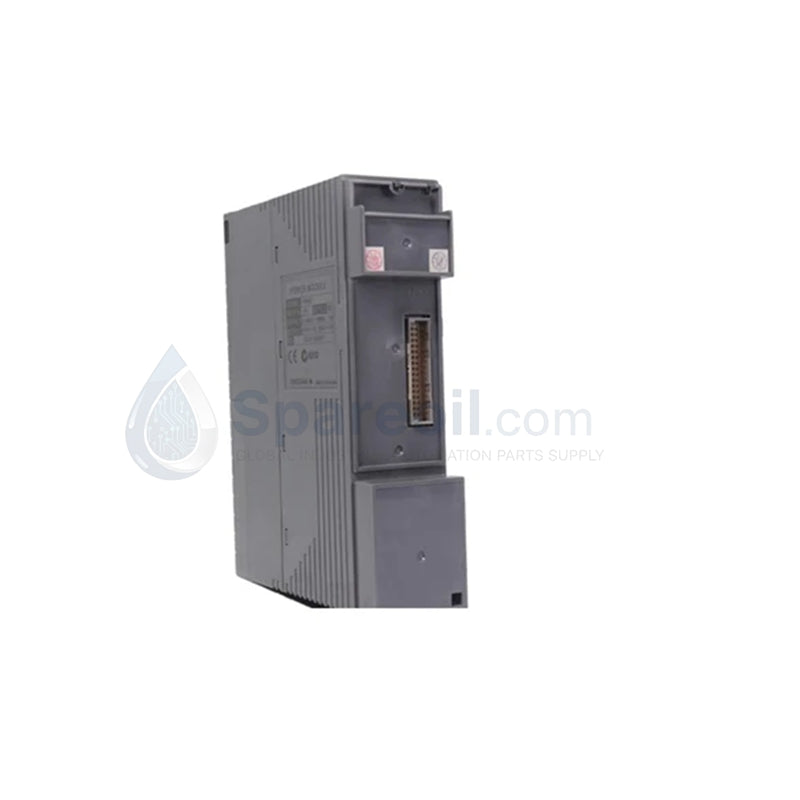

تعمل وحدة Yokogawa SB401-50 كوحدة تابعة لواجهة ناقل ESB عالية السرعة مصممة لأنظمة التحكم الموزعة (DCS) CENTUM VP و CENTUM CS 3000. تُنشئ هذه الوحدة وصلة اتصال حيوية بين وحدات التوسعة البعيدة ومحطة التحكم الميدانية (FCS). نقدم هذه الوحدة جديدة وأصلية 100% في عبوات المصنع، مما يضمن أعلى مستوى من استقرار الشبكة للتطبيقات الصناعية الحيوية.

نظرة عامة على المنتج

تدير SB401-50 تبادل البيانات الحتمي عبر ناقل النظام وشبكة Vnet/IP. تعمل كعقدة تابعة مخصصة، تزامن المتغيرات العملية في الوقت الفعلي، والإنذارات، وأوامر التحكم بين الأجهزة على مستوى الحقل والنظام الإشرافي. باستخدام بنية تعتمد على PCI، تعالج الوحدة اتصالات إيثرنت سريعة بسرعة 100 ميجابت في الثانية، مما يوفر استجابة منخفضة الكمون المطلوبة للتحكم في العمليات المعقدة في محطات الطاقة، ومصافي التكرير، والمنشآت الكيميائية.

تحليل رقم الجزء

تستخدم مكونات سلسلة Yokogawa SB401 رموز لاحقة محددة لمطابقة النظام:

SB401: النموذج الأساسي لوحدة ESB Bus Interface Slave Module.
-50: يحدد الإصدار الخاص لتكامل ناقل S1 من نوع Fast Ethernet بسرعة 100 ميجابت في الثانية.
S1: يشير إلى المراجعة المادية للأجهزة ونمط اللوحة الداخلية.

المواصفات الفنية

السمة	تفاصيل المواصفات
الشركة المصنعة	شركة يوكوجاوا إلكتريك
رقم الطراز	SB401-50
توافق النظام	CENTUM VP / CENTUM CS 3000
الوظيفة	واجهة تابعة لناقل ESB
سرعة الاتصال	100 ميجابت في الثانية (إيثرنت سريعة)
واجهة الناقل	تكامل المحطة القائم على PCI
نوع الموصل	منفذ إيثرنت RJ-45
مصدر الطاقة	3.3 فولت تيار مستمر عبر اللوحة الخلفية للمحطة
استهلاك التيار	2.0 – 2.5 أمبير
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
الحالة	جديد وأصلي في عبوة المصنع

المزايا الهندسية

أداء الشبكة الحتمي: توفر الوحدة SB401-50 مسارًا مخصصًا بسرعة 100 ميجابت في الثانية، مما يضمن وصول بيانات العمليات الحيوية إلى وحدة التحكم دون التذبذب أو التأخير الموجود في واجهات الشبكة غير الصناعية.
إدارة الطاقة السلبية: تسحب الوحدة جميع الطاقة التشغيلية المطلوبة (3.3 فولت تيار مستمر) مباشرة من اللوحة الخلفية للمحطة. هذا يقلل من الحمل الحراري داخل الخزانة ويلغي الحاجة إلى أسلاك طاقة خارجية منفصلة.
مقاومة الضوضاء من الدرجة الصناعية: تم تصميم البطاقة للبيئات القاسية، وتتميز بدرع قوي للحماية من التداخل الكهرومغناطيسي (EMI). تحافظ على إرسال الإشارة دون تشويه حتى عند وضعها بالقرب من المفاتيح الكهربائية الثقيلة أو المحركات عالية التردد.
تصميم معياري موفر للمساحة: يسمح عامل الشكل المدمج بالتركيب عالي الكثافة في رفوف Yokogawa القياسية. هذا يمكن من توسيع النظام في غرف التحكم الضيقة دون الحاجة إلى مساحة إضافية للخزانة.
اتصال متين: تتميز البطاقة بمنفذ RJ-45 معزز مصمم لبيئات الاهتزاز العالي. يضمن قفلًا ميكانيكيًا آمنًا لكابلات CAT5e أو CAT6، مما يمنع فقدان الإشارة العرضي أثناء تشغيل المصنع.

الأسئلة الشائعة

ما هو دور SB401-50 في تكوين "التابع"؟

توجد SB401-50 في عقدة الإدخال/الإخراج البعيدة أو رف التوسعة. تستقبل وترسل البيانات مرة أخرى إلى وحدة الواجهة "الرئيسية" الموجودة في محطة التحكم الميدانية (FCS)، مما يسمح لوحدة التحكم الرئيسية بإدارة الأصول الميدانية الموزعة بسلاسة.

هل يمكنني تثبيت SB401-50 أثناء تشغيل النظام؟

تختلف إجراءات تثبيت الأجهزة حسب نوع الرف. بينما تدعم العديد من مكونات Yokogawa التوافرية العالية، نوصي باتباع بروتوكولات السلامة المحددة في دليل أجهزة CENTUM الخاص بك فيما يتعلق بالتبديل السريع لضمان سلامة ناقل التحكم النشط.

هل تتطلب هذه الوحدة نوعًا معينًا من الكابلات؟

نعم. تدعم الوحدة إيثرنت سريعة بسرعة 100 ميجابت في الثانية. نوصي باستخدام كابلات إيثرنت صناعية محمية من نوع CAT5e أو CAT6 لتحقيق أقصى قدر من الموثوقية ولحماية حزم البيانات من الضوضاء الكهربائية الخارجية.

هل SB401-50 متوافقة مع أنظمة CS 3000 القديمة؟

نعم. تحافظ Yokogawa على التوافق الرجعي لـ SB401-50، مما يسمح لها بالعمل في رفوف CS 3000 القديمة بالإضافة إلى أنظمة CENTUM VP الحديثة، مما يوفر قطعة غيار متعددة الاستخدامات لصيانة المصانع.
