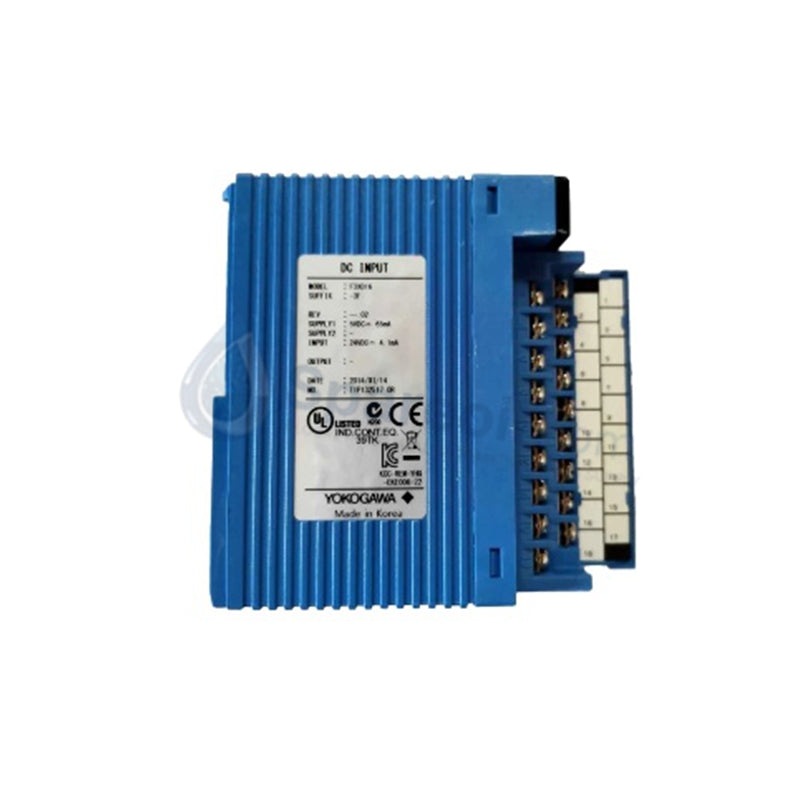

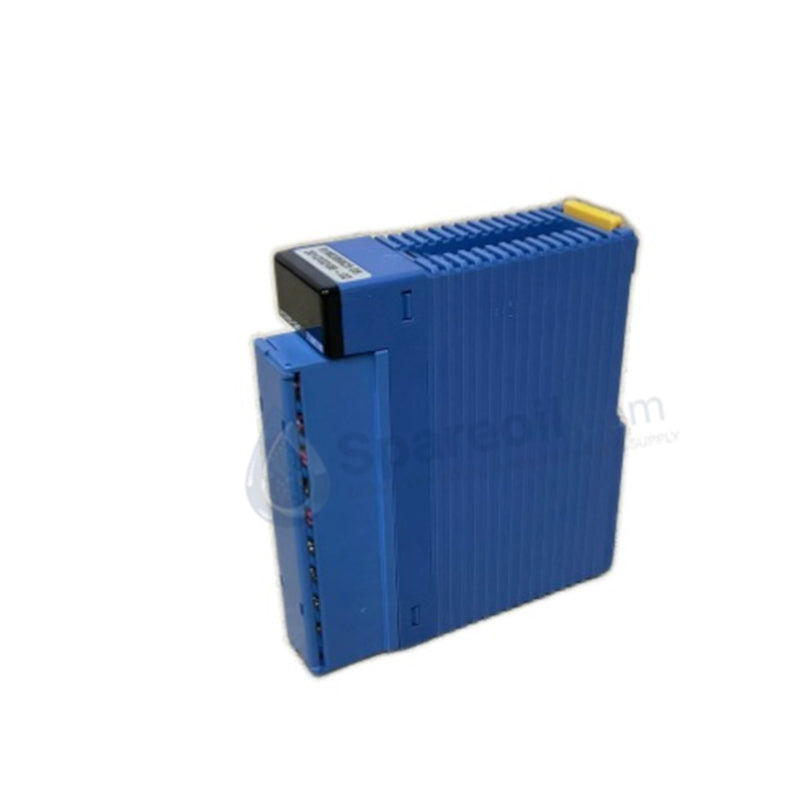

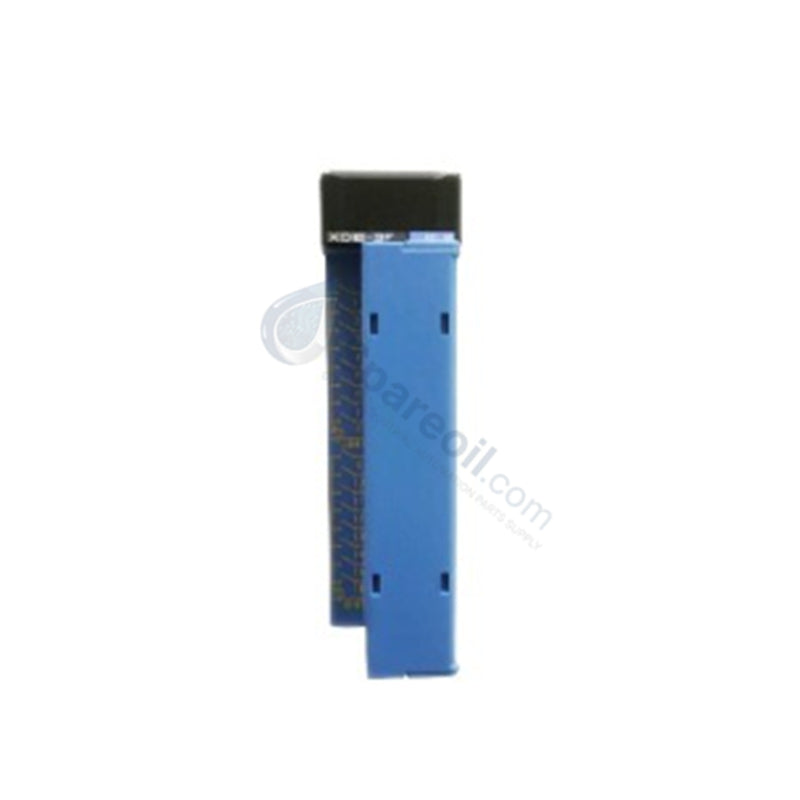

وحدة إدخال رقمية F3XD16-3N من يوكوجاوا

وحدة إدخال يوكوجاوا F3XD16-3N 24 VDC 16 نقطة

وحدة إدخال يوكوجاوا F3XD16-3N 24 VDC 16 نقطة

التوفر: 20 متوفر في المخزون

وحدة الإدخال الرقمي Yokogawa F3XD16-3N تعمل الوحدة Yokogawa F3XD16-3N، المصنفة أيضًا كوحدة الإدخال الرقمي F3XD16-3N، كمكون أجهزة مخصص للكشف عن...

رمز المنتج: F3XD16-3N

Manufacturer: Yokogawa
Product No.: F3XD16-3N
Product Type: وحدات الإدخال الرقمي
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال الرقمي Yokogawa F3XD16-3N

تعمل الوحدة Yokogawa F3XD16-3N، المصنفة أيضًا كوحدة الإدخال الرقمي F3XD16-3N، كمكون أجهزة مخصص للكشف عن الإشارات المنفصلة ذات 16 قناة ضمن منصات FA-M3 PLC.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	F3XD16-3N
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.10 كجم
الأبعاد	30 ملم (العرض) × 100 ملم (الارتفاع) × 110 ملم (العمق)
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	100 مللي أمبير عند 5 فولت تيار مستمر
عدد القنوات	16 مدخل معزول
جهد الإدخال المقنن	24 فولت تيار مستمر
جهد تشغيل الإدخال	18 إلى 26.4 فولت تيار مستمر
جهد إيقاف الإدخال	<= 5.0 فولت تيار مستمر
تيار الإدخال	حوالي 4.1 مللي أمبير لكل قناة
الحد الأقصى لجهد الإدخال	30 فولت تيار مستمر
طريقة العزل	عزل بمقرن ضوئي
جهد التحمل	1500 فولت تيار متردد لمدة دقيقة واحدة (مدخلات النظام)
وقت الاستجابة	تشغيل <= 2 مللي ثانية / إيقاف <= 3.5 مللي ثانية
نوع الموصل	موصل MIL ذو 20 دبوسًا
رطوبة التشغيل	20 إلى 90% رطوبة نسبية (بدون تكثف)
التركيب	فتحة الوحدة الأساسية FA-M3

عزل قناة-إلى-قناة وسلامة الإشارة

تستخدم وحدة Yokogawa F3XD16-3N حواجز عزل بمقرن ضوئي داخلية لعزل مدخلات المجال عن الدوائر المنطقية الأساسية للوحة التحكم الخلفية. تعمل الوحدة بجهد تحمل يبلغ 1500 فولت تيار متردد لمدة دقيقة واحدة بين أطراف المجال والشبكات المنطقية الداخلية، مما يمنع ارتفاعات الجهد المفاجئة والضوضاء الصناعية ذات الوضع المشترك من تعطيل عمل النظام. يصل توقيت الاستجابة القياسي إلى تشغيل <= 2 مللي ثانية وإيقاف <= 3.5 مللي ثانية، بينما تمتد فلاتر التأخير القابلة للتهيئة برمجيًا داخليًا حتى 18.5 مللي ثانية لقمع ارتداد جهات الاتصال في المجال عبر جميع القنوات الـ 16.

الأسئلة المتكررة

س: هل تدعم وحدة F3XD16-3N تكوينات توصيل الأسلاك في المجال من نوع "سينك" (Sink) و "سورس" (Source)؟

ج: نعم، تستوعب دوائر الإدخال الرقمي ذات الـ 16 قناة توصيلات الأسلاك من نوع "سينك" و "سورس" 24 فولت تيار مستمر، شريطة أن تتوافق أقطاب طاقة التيار المستمر الخارجية مع تعيينات دبابيس الوحدة.

س: ماذا يحدث إذا ارتفعت الفولتية المدخلة من المجال مؤقتًا فوق مستوى 24 فولت تيار مستمر المقدر؟

ج: تتحمل كل قناة إدخال مستويات الذروة الفورية حتى 30 فولت تيار مستمر دون فشل المكون، ولكن التشغيل المستمر طويل الأمد فوق 26.4 فولت تيار مستمر يسبب تبديد حرارة زائدة في شبكات مقاومة الإدخال.

س: كيف يتم إنهاء توصيل الأسلاك في المجال فعليًا بواجهة الوحدة الأمامية؟

ج: يتم توصيل وصلات المجال عبر رأس موصل MIL قياسي ذو 20 دبوسًا، والذي يتصل بكابلات مجمعة متعددة الموصلات أو محولات كتل طرفية.

إرشادات التركيب الميداني

يجب على مصممي الأنظمة الالتزام بممارسات تجميع اللوحات القياسية عند تركيب وحدة F3XD16-3N في وحدة أساسية من نوع FA-M3:

أوقف تشغيل طاقة نظام اللوحة الخلفية قبل إدخال الوحدة في الفتحة المخصصة لها وقفل مشابك التثبيت.
وجه كابلات الإدخال الرقمي بجهد 24 فولت تيار مستمر بعيدًا عن موصلات التيار المتردد ذات الجهد العالي، وكابلات خرج محركات التردد المتغير، وخطوط تبديل المحركات الثقيلة لتجنب اقتران الضوضاء السعوية.
تأكد من التأريض الصحيح لجميع دروع كابلات الغلاف عند قضيب تأريض مركزي للحفاظ على معايير العزل الجلفاني.
قم بمحاذاة مجموعة موصل MIL ذو 20 دبوسًا بشكل مستقيم قبل دفعه بقوة في مقبس الواجهة الأمامية حتى تثبت مقابض القفل القابس.
