ورقة بيانات ومواصفات المحلل FLXA21 Yokogawa OpreX

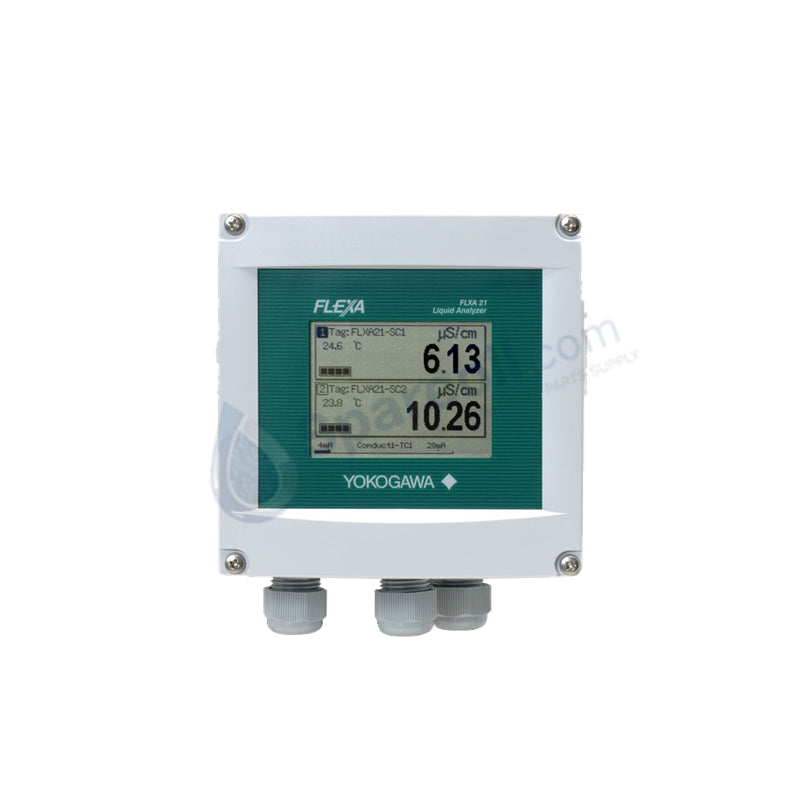

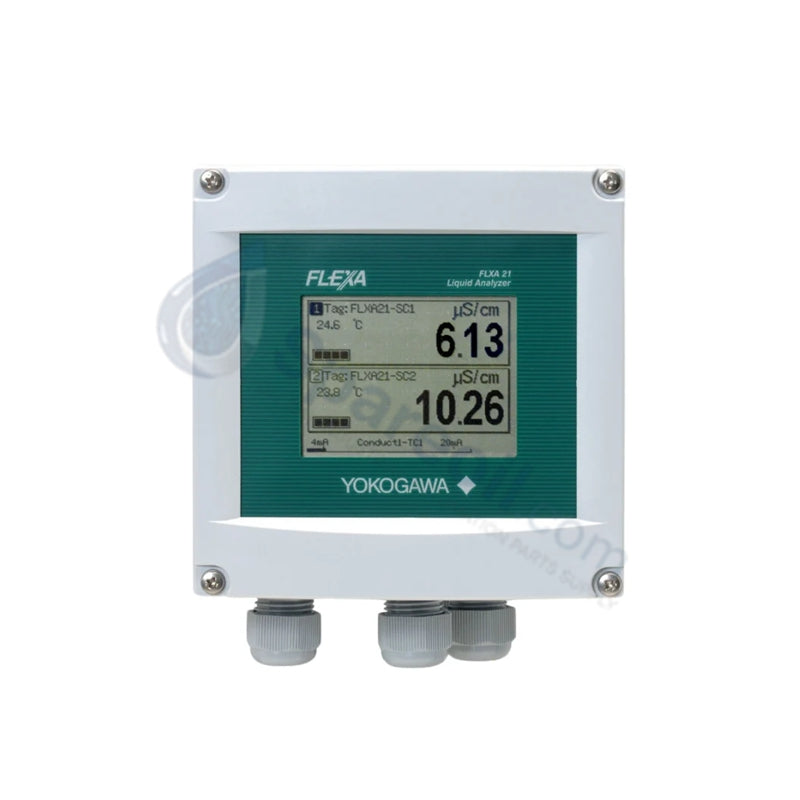

وحدة التحكم في الأس الهيدروجيني والأكسدة والاختزال والتوصيلية والأكسجين المذاب Yokogawa FLXA21

وحدة التحكم في الأس الهيدروجيني والأكسدة والاختزال والتوصيلية والأكسجين المذاب Yokogawa FLXA21

التوفر: 20 متوفر في المخزون

محلل السوائل المعياري Yokogawa FLXA21 ذو السلكين يعمل جهاز Yokogawa FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN/UM/CD4، والمدرج أيضًا باسم جهاز التحكم في محلل السوائل FLXA21،...

رمز المنتج: FLXA21

Manufacturer: Yokogawa
Product No.: FLXA21
Product Type: محللات السوائل
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

محلل السوائل المعياري Yokogawa FLXA21 ذو السلكين

يعمل جهاز Yokogawa FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN/UM/CD4، والمدرج أيضًا باسم جهاز التحكم في محلل السوائل FLXA21، كمكون مادي مخصص للقياس المستمر لخصائص السوائل عبر الإنترنت ضمن منصات OpreX Analyzers وهياكل CENTUM VP DCS المتكاملة. يعمل المحلل على دائرة تعمل بحلقة 24 VDC ذات سلكين، ويعالج إشارات المجال لـ pH/ORP، والتوصيل التلامسي، والتوصيل الاستقرائي، ومعلمات الأكسجين المذاب. ينفذ الوحدة معالجة مباشرة لإشارة المستشعر المزدوج وتحويل مدخلات المستشعر إلى خرج تناظري معزول 4-20 مللي أمبير تيار مستمر متراكبًا مع بروتوكولات اتصال رقمية HART أو FOUNDATION Fieldbus أو PROFIBUS PA.

مواصفات الجهاز

المعلمة	المواصفات
النموذج	FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN/UM/CD4
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	1 كجم (غلاف بلاستيكي) / 2 كجم (فولاذ مقاوم للصدأ)
الأبعاد	144 × 144 × 151 مم (بلاستيك) / 165 × 165 × 160 مم (فولاذ مقاوم للصدأ)
درجة حرارة التشغيل	-20 إلى +55 درجة مئوية
استهلاك الطاقة	24 VDC تعمل بحلقة (جهد التشغيل 17 إلى 40 VDC)
إشارة الخرج	معزول 4-20 مللي أمبير تيار مستمر، نظام سلكين
البروتوكول الرقمي	HART أو FOUNDATION Fieldbus أو PROFIBUS PA
الشاشة	شاشة لمس LCD أبيض/أسود (213 × 160 بكسل)
حماية الدخول	مصنف IP66 / NEMA 4X
مدخلات المستشعر	ما يصل إلى مستشعرين من نفس نوع القياس
أنواع القياس	pH/ORP، التوصيل التلامسي، التوصيل الاستقرائي، الأكسجين المذاب

خصائص التحكم في العمليات وأجهزة DCS

تم تكوين المحلل للنشر الميداني، وهو يقوم بتشخيصات مستمرة للمستشعر بما في ذلك مراقبة معاوقة قطب الزجاج، واكتشاف الاستقطاب، وحسابات ميل المستشعر للتنبؤ بفترات الصيانة. يمرر بروتوكول حلقة HART 4-20 مللي أمبير بيانات المتغير الأساسي بالإضافة إلى إشارات التشخيص الثانوية مباشرة إلى أنظمة التحكم المضيفة. يمنع العزل من قناة إلى قناة تداخل تيار الحلقة الأرضية عند توصيل مستشعرين سائلين بهيكل جهاز إرسال واحد، مما يحافظ على سلامة الإشارة عبر مسافات الكابل الطويلة.

الأسئلة المتكررة

س: كيف تعمل إمكانية المستشعر المزدوج على منصة محلل FLXA21؟

ج: يقبل المحلل ما يصل إلى مستشعرين فيزيائيين من نفس نوع القياس (مثل قطبين pH أو خليتين توصيل). يقوم معالج الإشارة الداخلي بقراءة كلتا القناتين باستمرار، مما يتيح المراقبة ثنائية النقطة، أو تجاوز المستشعر الزائد، أو حساب قيمة الإخراج المتوسطة لنظام التحكم المضيف.

س: ما هي متطلبات الطاقة الرئيسية وقيود الأسلاك التي تنطبق على هذا المحلل ذي السلكين؟

ج: يستمد المحلل طاقة التشغيل مباشرة من حلقة الإشارة 24 VDC. يجب أن يبقى جهد إمداد التيار المستمر بين 17 VDC و 40 VDC عند أطراف المحلل، مع الأخذ في الاعتبار مقاومة الحلقة عبر تشغيل سلك التيار 4-20 مللي أمبير.

س: كيف تحافظ الوحدة على دقة القياس في ظروف العمليات القاسية؟

ج: يتميز الغلاف بتصنيف حماية من الدخول IP66 و NEMA 4X لمقاومة الرطوبة والأبخرة المسببة للتآكل. علاوة على ذلك، تطبق خوارزميات البرامج الداخلية تعويضًا مستمرًا لدرجة الحرارة عبر مدخلات Pt1000 أو الثرمستور NTC لتصحيح إشارات قياس السائل الخام في الوقت الفعلي.

إرشادات التركيب الميداني

قم بتركيب غلاف FLXA21 بإحكام على أنبوب رأسي/أفقي مقاس 2 بوصة، أو سطح حائط، أو فتحة لوحة باستخدام مجموعة أدوات التركيب UM المرفقة.
قم بتوجيه كابلات الإشارة والمستشعر عبر غدد الكابلات السفلية، مع الحفاظ على حلقة تقطير لمنع دخول الرطوبة إلى غلاف الأسلاك.
قم بإنهاء كابل الحلقة 24 VDC ذي السلكين في أطراف الطاقة/الخرج الرئيسية، مع ضمان القطبية الصحيحة وتوصيل درع الكابل بعروة التأريض الداخلية للهيكل.
قم بتوصيل كابلات المستشعر المحورية مباشرة بكتلة طرف توصيل المستشعر المخصصة، مع ضمان بقاء خطوط إشارة pH عالية المعاوقة نظيفة وجافة.
اربط براغي غطاء الغلاف بالتساوي للحفاظ على إحكام مقاومة العوامل الجوية IP66 / NEMA 4X، وقم بمعايرة المستشعرات المتصلة باستخدام واجهة شاشة اللمس الأمامية قبل التشغيل عبر الإنترنت.
