NFAI143-S50 S1 وحدة إدخال تناظرية من YOKOGAWA

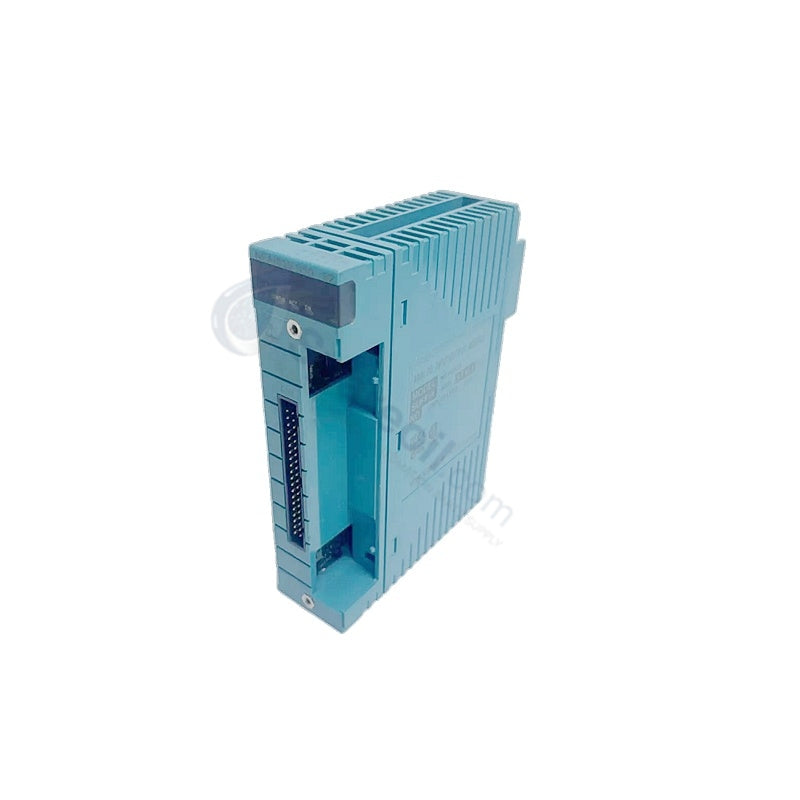

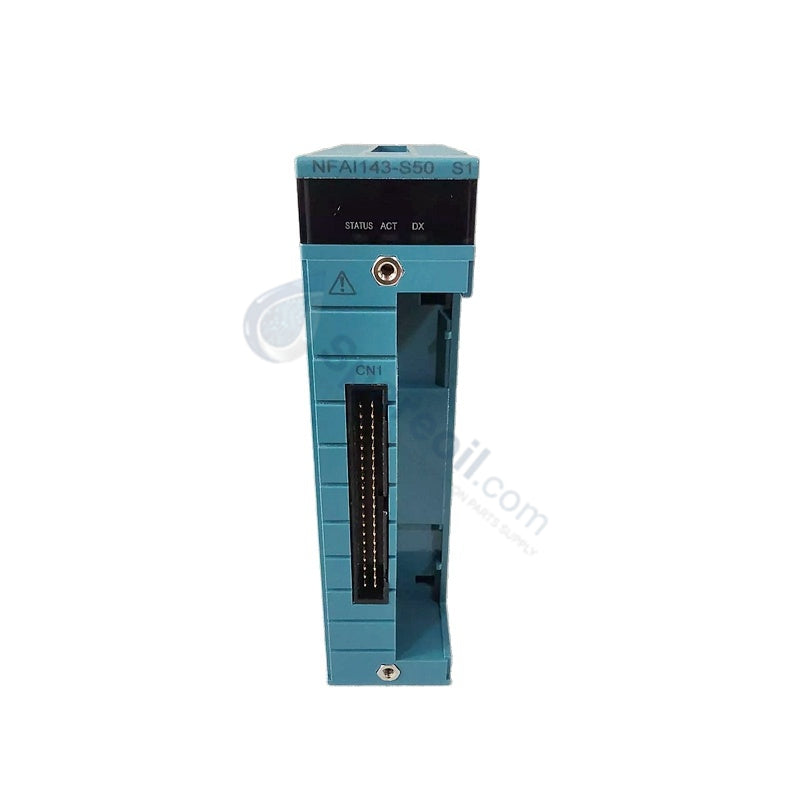

وحدة إدخال تناظري YOKOGAWA NFAI143-S50 S1 CENTUM VP

وحدة إدخال تناظري YOKOGAWA NFAI143-S50 S1 CENTUM VP

التوفر: 20 متوفر في المخزون

وحدة الإدخال التناظري المعزولة YOKOGAWA NFAI143-S50 S1 تم تكوين وحدة YOKOGAWA NFAI143-S50 S1 (وحدة الإدخال التناظري المعزولة NFAI143-S50) للاستحواذ المباشر...

رمز المنتج: NFAI143-S50 S1

Manufacturer: Yokogawa
Product No.: NFAI143-S50 S1
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري المعزولة YOKOGAWA NFAI143-S50 S1

تم تكوين وحدة YOKOGAWA NFAI143-S50 S1 (وحدة الإدخال التناظري المعزولة NFAI143-S50) للاستحواذ المباشر على الإشارة التناظرية في معماريات التحكم في العمليات CENTUM VP و ProSafe-RS و STARDOM، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم الأجهزة بتهيئة ما يصل إلى 16 جهازًا ميدانيًا بحلقة تيار، وتحويل المدخلات الخام إلى قيم معينة رقميًا لمنطق الأتمتة في الوقت الفعلي.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	NFAI143-S50 S1
العلامة التجارية	YOKOGAWA
بلد المنشأ	اليابان
الوزن	0.3 كجم
الأبعاد	2.5 × 12.7 × 12.7 سم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	مصدر طاقة خارجي 24 فولت تيار مستمر للمرسل (نافذة تشغيل من 22.8 إلى 26.4 فولت تيار مستمر)
قنوات الإدخال	16 قناة، معزولة بشكل فردي
نطاق إشارة الإدخال	4-20 مللي أمبير تيار مستمر، 0-20 مللي أمبير تيار مستمر (إمكانية قياس تصل إلى 24 مللي أمبير تيار مستمر)
دقة التحويل التناظري/الرقمي	16 بت
دقة القياس	+/-0.1% من المقياس الكامل
دورة تحديث البيانات	10 مللي ثانية
تصنيف العزل	عزل جلفاني (قناة إلى قناة وقناة إلى ناقل اللوحة الخلفية للنظام)

عزل القنوات وتعويض الوصلة الباردة

تتضمن الأجهزة عزلًا جلفانيًا مخصصًا بين القنوات وبين القنوات ونظام اللوحة الخلفية للقضاء على حلقات التأريض عبر شبكات الأسلاك الميدانية الموزعة. تقوم دوائر معالجة الإشارة المدمجة بإدارة تعويض الوصلة الباردة الداخلي (CJC) جنبًا إلى جنب مع إجراءات التخطيط الخطي الآلي لتكامل أدوات العملية. يحافظ مصدر طاقة المرسل المدمج على جهود الحلقة بين 22.8 فولت تيار مستمر و 26.4 فولت تيار مستمر مع عتبة حد تيار نشط تبلغ 25 مللي أمبير لكل قناة. تتميز دوائر القناة بمقاومة إدخال داخلية تبلغ 250 أوم أثناء التشغيل بالطاقة، وترتفع إلى أكثر من 500 كيلو أوم عند انقطاع الطاقة لحماية مكونات الحلقة المتصلة.

الأسئلة المتكررة

س: ما هو سلوك اللوحة الخلفية عندما تتجاوز مستويات إشارة الإدخال عتبة الحلقة القياسية 20 مللي أمبير؟

ج: تحافظ الوحدة على المعالجة الداخلية المستمرة والتحويل التناظري/الرقمي حتى 24 مللي أمبير تيار مستمر دون بدء أعطال قناة الأجهزة أو تقطيع هياكل البيانات.

س: كيف تتغير معاوقة القناة الداخلية أثناء انقطاع كامل لطاقة الوحدة؟

ج: تستقر المقاومة الداخلية الفعالة لحلقة التيار عند حوالي 250 أوم في ظل ظروف التشغيل العادية. عندما يتم فصل طاقة النظام عن الوحدة، تنتقل دائرة الإدخال إلى حالة مقاومة عالية تساوي أو تتجاوز 500 كيلو أوم.

س: هل يؤثر إزالة الاتصالات الميدانية على توقيت تحديث اللوحة الخلفية للقنوات المتبقية؟

ج: يتم مسح القنوات عبر أجهزة تحويل متزامنة، مع الحفاظ على دورة تحديث بيانات ثابتة تبلغ 10 مللي ثانية ووقت استجابة خطوة يبلغ 100 مللي ثانية عبر القنوات النشطة بغض النظر عن ظروف الدائرة المفتوحة في كتل الأطراف المجاورة.

إرشادات التركيب الميداني

قم بتثبيت الوحدة على موقع رف اللوحة الخلفية المخصص باستخدام أدلة المحاذاة، مع إشراك آليات القفل بالكامل قبل تطبيق الطاقة.
قم بتوجيه جميع أسلاك إشارة الإدخال التناظرية 4-20 مللي أمبير عبر كابلات مزدوجة مجدولة ومحمية لمنع الاقتران الكهرومغناطيسي في البيئات الصناعية القاسية.
قم بإنهاء أسلاك تصريف الدرع عند قضيب طرف التأريض للنظام مع ترك طرف الجهاز الميداني معزولًا لتقليل احتمالات حلقات التأريض.
تأكد من أن وصلات طرف المشبك تحت ضغط ضمن معايير الشركة المصنعة لمنع الانقطاع الدقيق لتيارات التيار المستمر منخفضة المستوى.
حافظ على مسارات تهوية واضحة حول مجموعة الغلاف للحفاظ على درجات حرارة التشغيل ضمن النطاق الحراري المحدد من -20 إلى +70 درجة مئوية.
