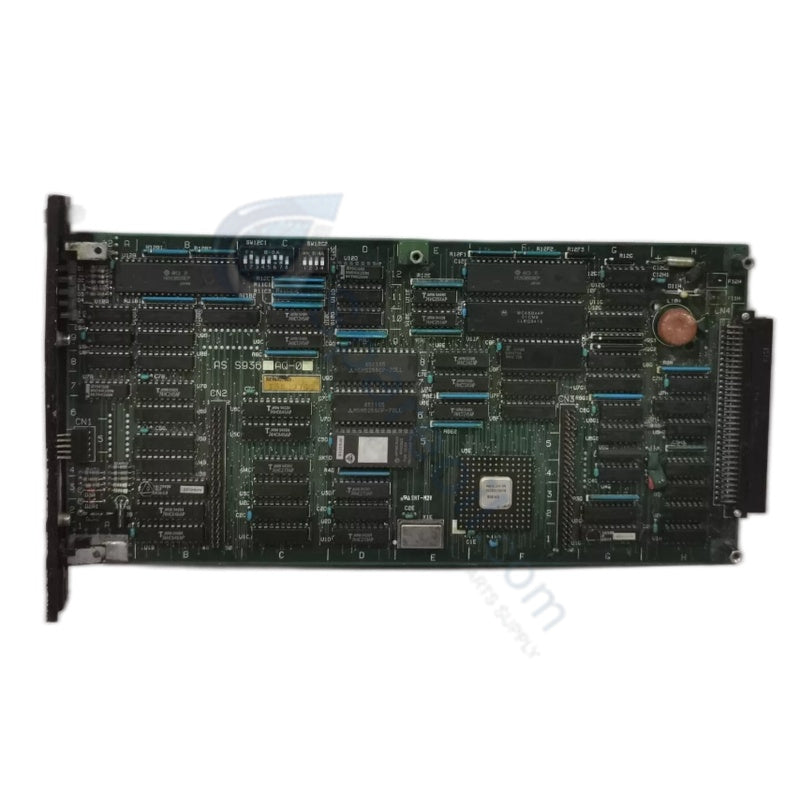

بطاقة معالج MFCU الأساسية Yokogawa NP53*A
تعمل Yokogawa NP53*A، والمصنفة أيضًا باسم بطاقة المعالج الأساسية NP53*A MFCU، كمكون أجهزة مخصص لتنفيذ حلقة التحكم الحتمي داخل محطات التحكم الميداني Yokogawa CS 3000.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | NP53*A |
| العلامة التجارية | Yokogawa |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.80 كجم |
| الأبعاد | 17.8 × 5.1 × 33.0 سم |
| درجة حرارة التشغيل | -10 إلى +60 درجة مئوية |
| استهلاك الطاقة | <= 10 وات |
| هندسة المعالج | RISC 32 بت |
| سرعة المعالجة | >= 50 MIPS |
| سعة الذاكرة | 1 ميجابايت ROM، 128 كيلوبايت RAM |
| جهد التشغيل | 24 VDC +/-10% |
| واجهات الاتصال | RS-232C, RS-485, CAN, Modbus, DeviceNet |
| عامل الشكل | بطاقة توصيل الهيكل |
ملفات تعريف التحكم في العمليات وتكييف إشارة DCS
يدير معالج NP53*A حسابات الحلقة المستمرة في الوقت الفعلي أثناء تنفيذ بروتوكولات العزل من قناة إلى قناة عبر لوحات I/O الميدانية المرفقة. أثناء تبادل البيانات عالية الكثافة، تتعامل البطاقة مع تمريرات بروتوكول حلقة HART 4-20 مللي أمبير دون إدخال توهين للإشارة أو اهتزاز في القياس. تطبق إجراءات البرامج الثابتة الداخلية خوارزميات تعويض الوصلة الباردة (CJC) لضمان تحويل الجهد الخطي للمدخلات المباشرة للمستشعر. بالإضافة إلى ذلك، يمنع تصفية الإشارة المتكاملة الضوضاء الكهرومغناطيسية عالية التردد من تعطيل عناوين ذاكرة المعالجة الأساسية.
الأسئلة المتداولة
س: هل يتطلب استبدال بطاقة معالج NP53*A إعادة وميض يدوي للبرامج الثابتة أثناء التشغيل الميداني؟
ج: يمكن للمهندسين إدخال البطاقة كبديل مباشر دون إجراء وميض للبرامج الثابتة الميدانية، بشرط أن يتطابق تكوين اللوحة الخلفية للنظام مع مراجعات الأجهزة الحالية.
س: كيف يحافظ المعالج على سلامة الإشارة أثناء تقلبات جهد الطاقة؟
ج: تقبل دائرة تنظيم الطاقة على اللوحة 24 فولت تيار مستمر ضمن نطاق تفاوت +/-10%، وتقوم بتصفية تموج الإدخال بشكل نشط لحماية كتل الذاكرة الداخلية من تقلبات الجهد.
س: هل يمكن لموظفي الصيانة استخراج بطاقة NP53*A بينما يظل هيكل المحطة يعمل بالطاقة؟
ج: يجب على المشغلين عزل الطاقة أو تنفيذ بروتوكولات إيقاف تشغيل المحطة القياسية قبل إزالة البطاقة لمنع انقطاع اتصال الناقل ومخاطر التفريغ الكهروستاتيكي.
إرشادات التثبيت الميداني
- أدخل بطاقة المعالج بإحكام في فتحة الهيكل المخصصة حتى تستقر مزاليج التثبيت في وضعها الميكانيكي الكامل.
- فرّغ كل الكهرباء الساكنة من الملابس والجسم من خلال سوار معصم تأريض ESD معتمد قبل لمس حافة بطاقة الوحدة.
- مرّر كابلات الاتصال التسلسلي RS-232C و RS-485 المساعدة في مجاري الأسلاك المخصصة بعيدًا عن خطوط الطاقة AC عالية الجهد.
- ثبّت مسمار التأريض الموجود على اللوحة الأمامية للبطاقة مباشرة بسكة تأريض حاوية الخزانة باستخدام وصلة نحاسية منخفضة المعاوقة.
- تأكد من أن الفتحات المجاورة للرف تحافظ على فجوات هوائية كافية للسماح بتبريد الحمل الحراري الرأسي غير المعاق عبر مكونات لوحة الدائرة.
