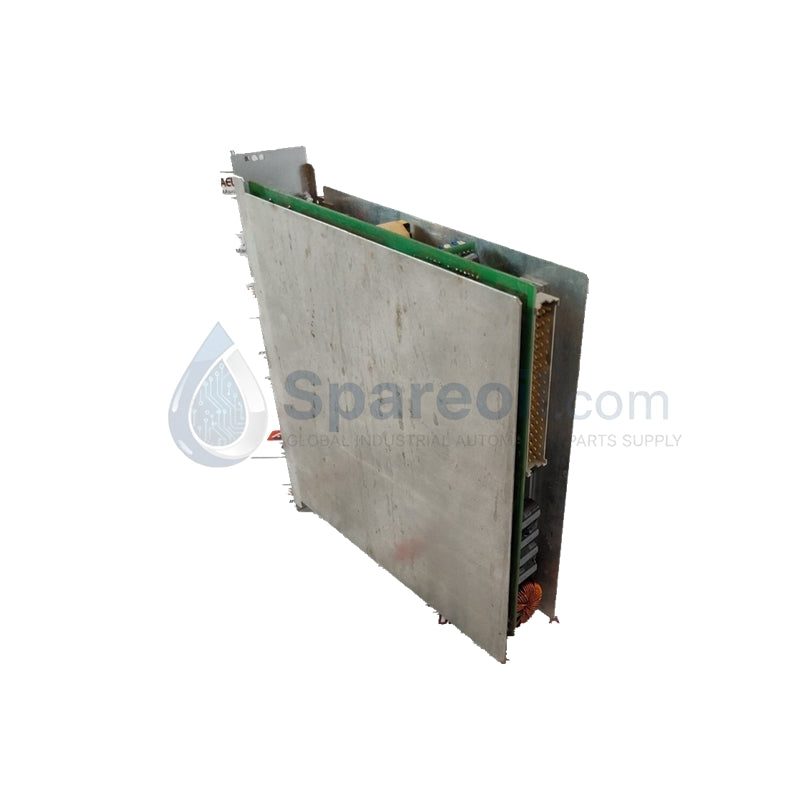

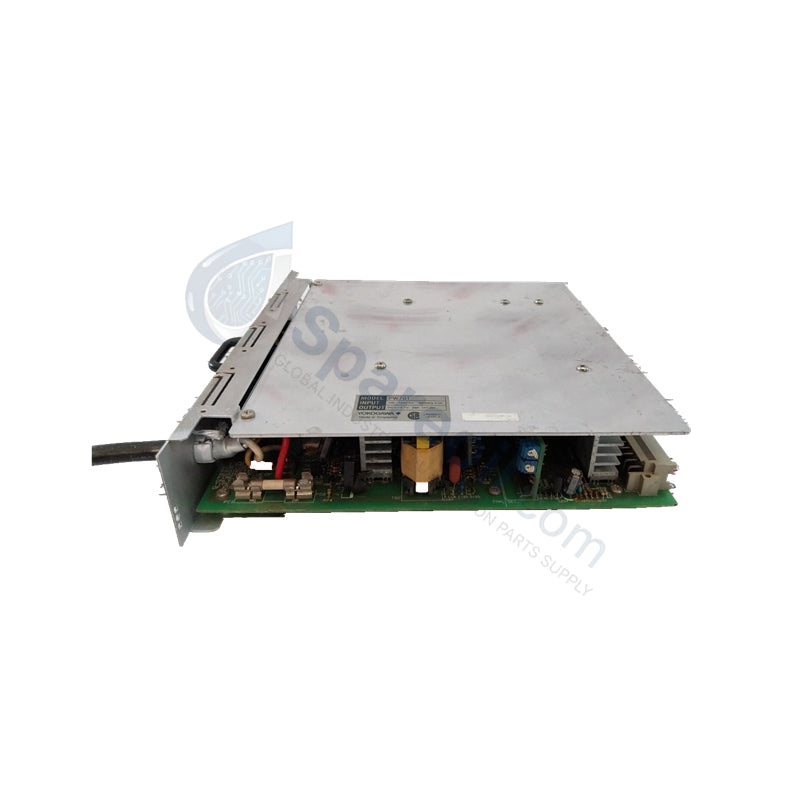

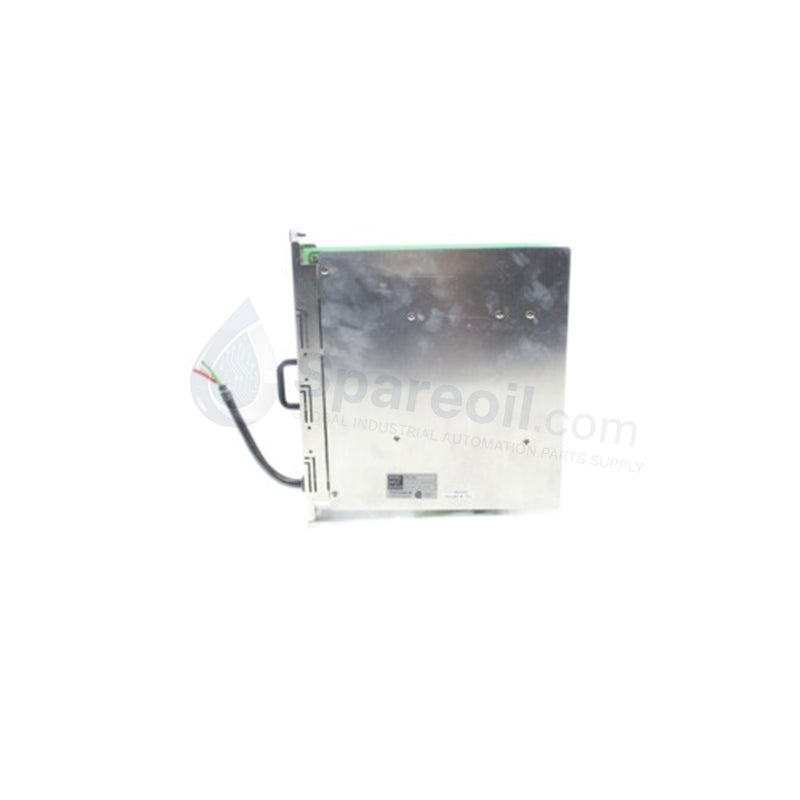

وحدة الإدخال/الإخراج التناظري YOKOGAWA S9950DD-01
تعمل الوحدة YOKOGAWA S9950DD-01، والمصنفة أيضًا باسم وحدة الإدخال/الإخراج التناظري S9950D0-01، كمكون مادي مخصص لتحويل الإشارات وربط الأجهزة الميدانية ضمن أنظمة CENTUM VP وCS 3000.
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | S9950DD-01 |
| العلامة التجارية | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 1.0 كجم |
| الأبعاد | 125 × 130 × 25 مم |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 55 درجة مئوية |
| استهلاك الطاقة | ~0.4 أمبير (24 فولت تيار مستمر) |
| كثافة القنوات | 16 قناة (قابلة للتهيئة) |
| فترة التحديث | ~10 مللي ثانية |
| أنواع الإشارات | 4-20 مللي أمبير تيار مستمر، 0-10 فولت تيار مستمر |
التحكم في العمليات والاتصال بـ DCS
تسهّل الوحدة S9950DD-01 المراقبة الدقيقة للعمليات من خلال تطبيق بيئة بروتوكول HART لتيار 4-20 مللي أمبير، مما يضمن التوافق المباشر مع أجهزة القياس المثبتة في الميدان. وتحافظ على سلامة الإشارة من خلال عزل دقيق بين القنوات، مما يمنع حلقات التأريض والتداخل الكهربائي من تدهور بيانات العملية. تقوم الوحدة بتحويل تناظري إلى رقمي عالي السرعة، مع تحديث حلقات التحكم في دورة 10 مللي ثانية للحفاظ على استجابة فورية. علاوة على ذلك، تدمج الوحدة قدرات تعويض الوصلة الباردة (CJC) (عند استخدامها مع الأجهزة المساعدة المناسبة) لضمان دقة القياس عبر بيئات حرارية متنوعة.
الأسئلة المتكررة
س: هل يمكن لهذه الوحدة قبول المدخلات المباشرة من المزدوجات الحرارية أو مستشعرات RTD؟
ج: لا، تدعم الوحدة إشارات الجهد والتيار القياسية فقط. يجب عليك استخدام مُكيّف إشارة مخصص أو وحدة إدخال درجة حرارة متخصصة لواجهات RTD والمزدوجات الحرارية.
س: كيف يمكن تهيئة الوحدة للتشغيل الزائد المزدوج؟
ج: يجب عليك تركيب وحدتين في فتحات زائدة مخصصة على اللوحة الخلفية لخزانة FCS. يقوم وحدة التحكم بالنظام تلقائيًا بمزامنة البيانات بين الوحدات الأساسية والثانوية شريطة تحديد تهيئة الفتحة في قاعدة بيانات المشروع.
إرشادات التركيب الميداني
- بروتوكولات التركيب: ثبت الوحدة في الفتحة المخصصة لحامل خزانة FCS. تأكد من أن الألسنة القفلية تتصل بإحكام لتأسيس اتصال منخفض المعاوقة مع ناقل اللوحة الخلفية.
- معايير التأريض: قم بتوصيل تأريض هيكل الوحدة بحافلة التأريض الواقية للخزانة. تقلل هذه الخطوة من اقتران الضوضاء وتحافظ على دقة مقياس كامل بنسبة ±0.1% المحددة.
- انضباط الأسلاك: افصل خطوط الإشارة التناظرية عن كابلات طاقة التيار المتردد ومصادر الضوضاء عالية التردد. استخدم موصلات مجدولة محمية لجميع حلقات 4-20 مللي أمبير وقم بتوصيل أغطية الكابلات عند نقطة التأريض المشتركة المخصصة لقمع التداخل الكهرومغناطيسي.
- الإدارة الحرارية: راقب درجة حرارة الخزانة المحيطة. إذا تجاوزت درجة الحرارة الداخلية 55 درجة مئوية، يجب عليك تركيب تبريد بالهواء القسري لمنع الفشل المبكر للمكونات أو انحراف القياس.
