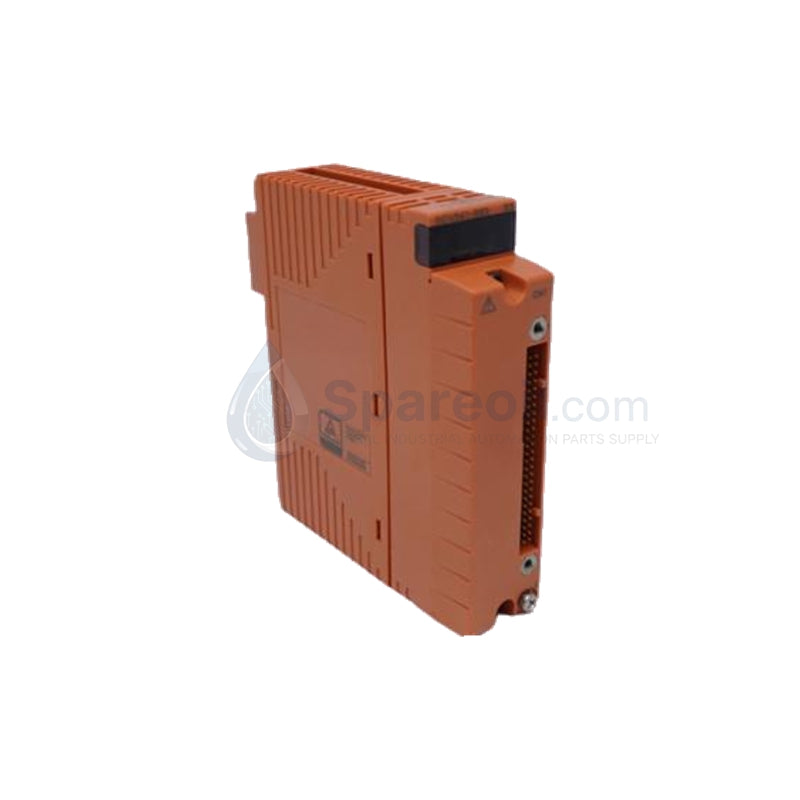

وحدة إدخال تناظري SAI143-H63 S4 Yokogawa

وحدة إدخال تناظري HART من يوكوجاوا SAI143-H63 S4 بـ 16 قناة

وحدة إدخال تناظري HART من يوكوجاوا SAI143-H63 S4 بـ 16 قناة

التوفر: 20 متوفر في المخزون

وحدة الإدخال التناظرية Yokogawa SAI143-H63 S4 تم تكوين Yokogawa SAI143-H63 S4 (وحدة الإدخال التناظرية SAI143) لاكتساب إشارة التيار عالية الدقة...

رمز المنتج: SAI143-H63 S4

Manufacturer: Yokogawa
Product No.: SAI143-H63 S4
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظرية Yokogawa SAI143-H63 S4

تم تكوين Yokogawa SAI143-H63 S4 (وحدة الإدخال التناظرية SAI143) لاكتساب إشارة التيار عالية الدقة في أنظمة التحكم CENTUM VP، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

رمز النموذج/اللاحقة	المواصفات
SAI143	وحدة الإدخال التناظرية (4-20 مللي أمبير، 16 قناة، عزل الوحدة)
-H	نوع يدعم اتصال HART
6	تكوين قادر على التنفيذ المزدوج المتكرر
3	نمط اتصال واجهة مخصص
S4	مراجعة إصدار الأجهزة بالرمز 4

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SAI143-H63 S4
العلامة التجارية	يوكوجاوا (Yokogawa)
المنشأ	اليابان
الوزن	0.34 كجم
الأبعاد	12.7 سم × 22.9 سم × 17.8 سم
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
استهلاك الطاقة	320 مللي أمبير عند 5 فولت تيار مستمر / 550 مللي أمبير عند 24 فولت تيار مستمر
قنوات الإدخال	16 قناة
نطاق الإدخال المقدر	4 إلى 20 مللي أمبير تيار مستمر
نطاق الإدخال المسموح به	0 إلى 25 مللي أمبير تيار مستمر
مقاومة الإدخال	250 أوم + قيمة التيار (عند التشغيل)
تردد تحديث البيانات	40 مللي ثانية
جهد العزل	1500 فولت تيار متردد بين إشارة الإدخال والنظام لمدة دقيقة واحدة

بروتوكول حلقة 4-20 مللي أمبير HART وعزل القناة

تقوم وحدة الإدخال التناظرية Yokogawa SAI143-H63 S4 بمعالجة بيانات قياس جهاز الإرسال باستخدام دعم بروتوكول حلقة 4-20 مللي أمبير HART المدمج عبر 16 قناة معزولة. تحمي دارات عزل الوحدة الداخلية المصممة لتحمل جهد 1500 فولت تيار متردد اللوحة الخلفية لمحطة التحكم من ارتفاعات الجهد في الحقل. توفر الوحدة خطوط إمداد طاقة جهاز إرسال مخصصة تنتج 16.15 فولت كحد أدنى عند 20 مللي أمبير، مما يسمح باختيار وصلة العبور للقناة الفردية لتكوينات حلقة تيار بسلكين أو أربعة أسلاك.

الأسئلة المتداولة

س: كيف يتم تكوين تبديل طاقة جهاز الإرسال عبر قنوات الإدخال؟

ج: تتوفر وظيفة تشغيل/إيقاف تشغيل مصدر طاقة جهاز الإرسال المدمجة في إعدادات السلكين لجميع قنوات الإدخال الـ 16 في نفس الوقت.

س: ما هي الحد الأدنى لمقاومة الإدخال عندما تكون الوحدة في حالة إيقاف التشغيل؟

ج: في ظروف إيقاف التشغيل، تقدم الوحدة مقاومة إدخال تبلغ 500 كيلو أوم كحد أدنى لحماية مسارات تيار الحلقة الميدانية.

س: ما هي خيارات الاتصال الخارجية التي تدعم واجهة الأسلاك الميدانية؟

ج: تستوعب الوحدة كتل توصيل مشابك الضغط، ومجموعات كابلات MIL، أو محولات واجهة كابل الإشارة المخصصة.

إرشادات التركيب الميداني

يجب على المهندسين اتباع إجراءات توصيل الإشارات الصناعية القياسية أثناء الإعداد الميداني:

أدخل الوحدة في فتحة هيكل الإدخال/الإخراج المخصصة وقم بتثبيت مزاليج التثبيت لضمان محاذاة موصل اللوحة الخلفية بشكل صحيح.
اختر وضع التشغيل ثنائي الأسلاك أو رباعي الأسلاك لكل قناة عن طريق ضبط دبابيس إعدادات الأجهزة الداخلية قبل إنهاء الأسلاك الميدانية.
قم بتوجيه الأسلاك الميدانية باستخدام الكابلات المحمية، وعزل خطوط الإشارة التناظرية عن توزيع التيار المتردد وتغذية المحركات عالية التيار.
قم بتوصيل أسلاك تصريف درع الكابل بالطرف الأرضي الواقي المخصص (PE) عند نقطة اتصال واحدة.
