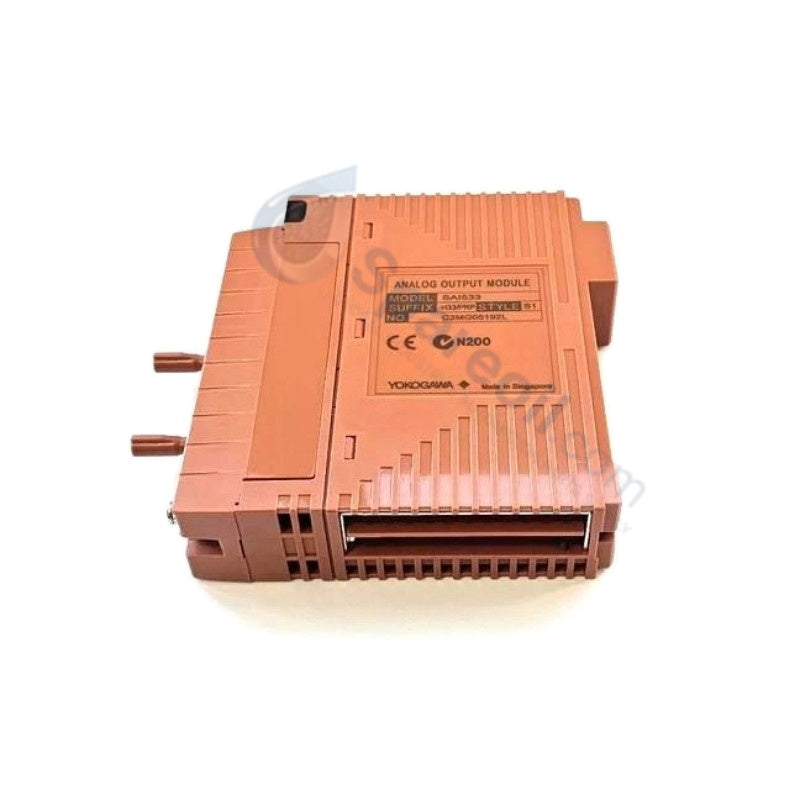

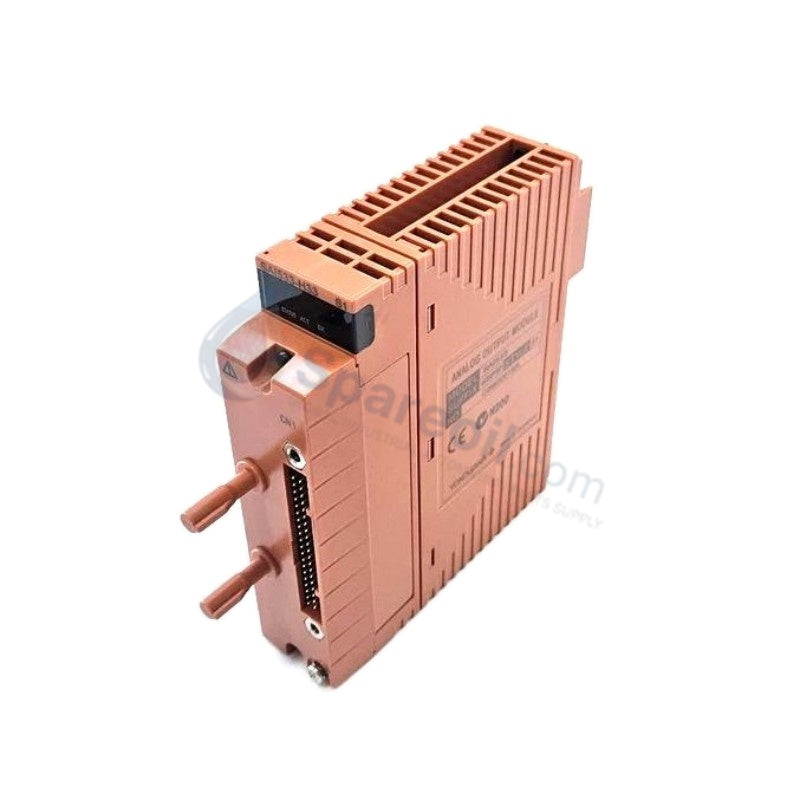

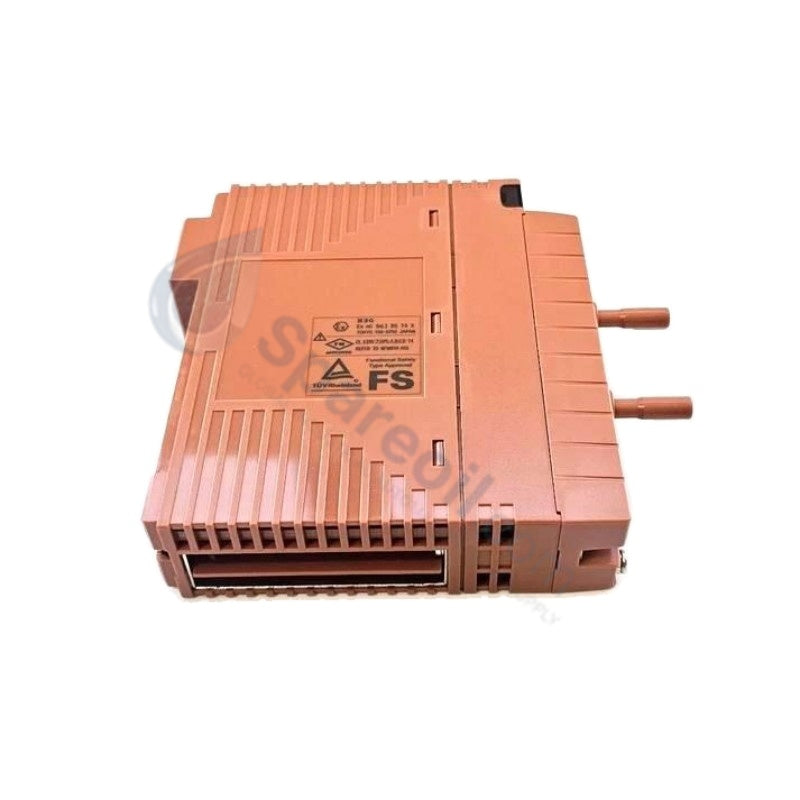

وحدة التناظرية SAI533-H33 S1 Yokogawa

Yokogawa SAI533-H33 S1 SAI533 وحدات ProSafe-RS التناظرية

Yokogawa SAI533-H33 S1 SAI533 وحدات ProSafe-RS التناظرية

التوفر: 20 متوفر في المخزون

Yokogawa SAI533-H33 S1 وحدة تناظرية ProSafe-RS تعمل Yokogawa SAI533-H33/PRP S1، والمُفهرسة أيضًا باسم SAI533-H33 S1 (الوحدة التناظرية SAI533)، كمكون مادي...

رمز المنتج: SAI533-H33 S1

Manufacturer: Yokogawa
Product No.: SAI533-H33 S1
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Yokogawa SAI533-H33 S1 وحدة تناظرية ProSafe-RS

تعمل Yokogawa SAI533-H33/PRP S1، والمُفهرسة أيضًا باسم SAI533-H33 S1 (الوحدة التناظرية SAI533)، كمكون مادي مخصص لمعالجة حلقة التيار 4-20 مللي أمبير وتنفيذ الأجهزة الميدانية ضمن أنظمة ProSafe-RS المجهزة بالسلامة.

توضيح اللاحقة ومصفوفة النموذج

يحدد الهيكل الأبجدي الرقمي اللاحق خيارات الأجهزة الخاصة بالنظام، ووظيفة HART، وتكوين التكرار:

SAI533: رمز النموذج الأساسي الذي يشير إلى منصة الوحدة التناظرية.
-H: قدرة بروتوكول الاتصال الرقمي HART.
3: مواصفات بناء قياسية غير مقاومة للانفجار.
3: تكوين دعم النشر المزدوج المتكرر.
/PRP: خيار توصيل كتلة طرفية للمشبك الضاغط.
S1: مستوى مراجعة نمط الأجهزة.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	SAI533-H33 S1
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.34 كجم
الأبعاد	130 × 107.5 × 32.8 مم
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية (يقتصر استخدام القناة فوق +60 درجة مئوية)
استهلاك الطاقة	320 مللي أمبير عند 5 فولت تيار مستمر، 550 مللي أمبير عند 24 فولت تيار مستمر
القنوات	8 / 16 قناة (حسب التكوين)
نطاق الإشارة	4 إلى 20 مللي أمبير تيار مستمر (0 إلى 25 مللي أمبير تحمل مسموح به)
دقة الإدخال/الإخراج	+/-16 ميكرو أمبير عبر نطاق التشغيل من 0.05 إلى 23 مللي أمبير
تكرار التحديث	وقت الدورة 40 مللي ثانية
الدقة	تحويل A/D-D/A بدقة 16 بت
العزل	عزل قناة إلى قناة ووحدة قناة إلى نظام (1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة)
التركيب	تركيب في فتحة اللوحة الخلفية للرف

عزل القناة وبروتوكول الحلقة

توفر الوحدة عزلًا كاملًا من قناة إلى قناة ومن قناة إلى نظام بمعدل 1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة، مما يمنع حلقات التأريض الميدانية من المساس بمنطق اللوحة الخلفية. يتيح بروتوكول حلقة HART المدمج 4-20 مللي أمبير تبادل بيانات التشخيص ثنائي الاتجاه المستمر مع الأجهزة الميدانية دون مقاطعة الإشارة التناظرية في الوقت الفعلي. تنفذ دوائر التحويل الداخلية في وقت دورة 40 مللي ثانية بدقة 16 بت، مما يضمن تحويل إشارة عالي الدقة لوظائف الأجهزة المجهزة بالسلامة ومراقبة العمليات الحيوية.

الأسئلة المتكررة

س: ما هي قيود التشغيل التي تنطبق عند استخدام الوحدة في درجات حرارة محيطة مرتفعة؟ ج: على الرغم من أن الوحدة مصنفة للعمل من -20 درجة مئوية إلى +70 درجة مئوية، إلا أن استخدام القناة النشط قد يكون مقيدًا عندما تتجاوز درجات حرارة بيئة التشغيل +60 درجة مئوية.

س: كيف تحافظ الوحدة على سلامة المنطق أثناء الاندفاعات الميدانية عالية الجهد؟ ج: توفر حواجز العزل البصري والجلفاني الداخلية حماية عازلة تصل إلى 1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة بين الأطراف الميدانية وإلكترونيات اللوحة الخلفية.

س: هل يدعم SAI533-H33 S1 تكوينات الأجهزة المزدوجة المتكررة؟ ج: نعم، يحدد خيار اللاحقة -H33 قدرة البطاقة المزدوجة المتكررة ضمن قواعد عقد ProSafe-RS المدعومة.

إرشادات التركيب الميداني

قم بتركيب الوحدة في فتحتها المخصصة على هيكل عقدة ProSafe-RS، مع التحقق من أن آلية القفل تستقر بالكامل في موصل اللوحة الخلفية. قم بتثبيت الكتلة الطرفية لمشبك الضغط باستخدام الأدوات اليدوية لضمان التثبيت الميكانيكي المناسب ومقاومة الاهتزازات. قم بتوجيه جميع أسلاك الحقل 4-20 مللي أمبير بشكل منفصل عن خطوط طاقة التيار المتردد، مع إنهاء دروع الكابلات عند نقطة قضيب تأريض هيكل واحد. إذا كنت تقوم بتوصيل أجهزة تقع في مناطق خطرة، فقم بتركيب حواجز عزل آمنة بطبيعتها ومعتمدة بين الوحدة والأجهزة الميدانية. تأكد من أن مداخل الأنابيب الملولبة في الغلاف تحافظ على حد أدنى من الالتصاق يبلغ 5 خيوط NPT كاملة.
