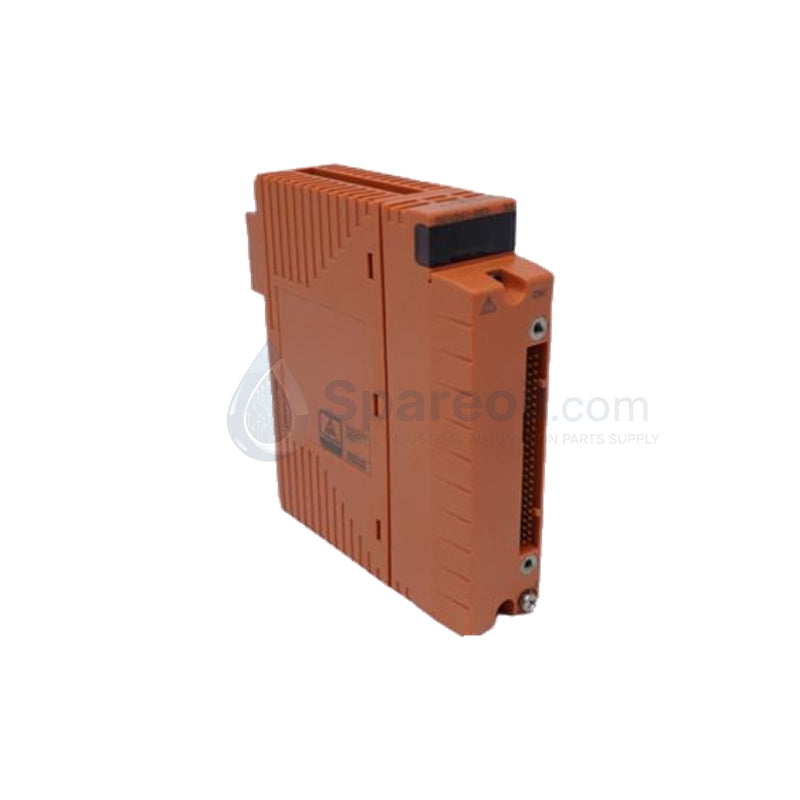

وحدة إخراج تناظري Yokogawa SAI533-H63 لوحدة تحكم DCS

وحدة إخراج تناظري Yokogawa SAI533-H63 لوحدة تحكم DCS

التوفر: 99 متوفر في المخزون

وحدة خرج الإشارة التناظرية Yokogawa SAI533-H63 تم تصميم وحدة Yokogawa SAI533-H63 (وحدة خرج الإشارة التناظرية SAI533-H63) لتحويل الإشارات بدقة في منصات CENTUM...

رمز المنتج: SAI533-H63

Manufacturer: Yokogawa
Product No.: SAI533-H63
Product Type: وحدات الإخراج التناظري
Product Origin: Japan
Payment:T/T, Western Union
Weight: 330g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة خرج الإشارة التناظرية Yokogawa SAI533-H63

تم تصميم وحدة Yokogawa SAI533-H63 (وحدة خرج الإشارة التناظرية SAI533-H63) لتحويل الإشارات بدقة في منصات CENTUM VP و CS 3000، وتوفر تنفيذًا ماديًا مباشرًا لحلقات التحكم في العمليات عبر إشارات تيار صناعية قياسية.

تفكيك اللاحقة ومصفوفة النموذج

يمثل النموذج الأساسي SAI533-H63 تكوين الخرج التناظري القياسي ذي 8 قنوات. تشير اللاحقة /PRP إلى تضمين المتغيرات المطلية المقاومة للضغط أو المقواة والمصممة خصيصًا للنشر البيئي المحدد، بينما يشير المعرف S1 إلى مستوى مراجعة الأجهزة. يتطلب دمج النظام تأكيد توافق لوحة الأطراف المرتبطة بمعلمات اللاحقة هذه لضمان التوصيل الصحيح لحلقات التيار 4-20 مللي أمبير.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	SAI533-H63/PRP
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.33 كجم
الأبعاد	130 × 124 × 32.8 ملم
درجة حرارة التشغيل	النطاق الصناعي القياسي
استهلاك الطاقة	غير محدد
نطاق الخرج	4-20 مللي أمبير
عدد القنوات	8
تردد التحديث	40 مللي ثانية

التحكم في العمليات والاتصال بـ HART

تستخدم وحدة SAI533-H63 محرك بروتوكول HART مدمجًا لتسهيل الاتصال ثنائي الاتجاه مع أجهزة القياس الميدانية الذكية، مثل محددات المواقع الصمامية. لضمان سلامة الإشارة، تتميز الوحدة بعزل من قناة إلى قناة وعتبة تحمل عازل تبلغ 1.5 كيلو فولت تيار متردد بالنسبة لحافلة النظام. تدعم الوحدة منطق تعويض الوصلة الباردة (CJC) حيثما ينطبق ذلك في تكوينات الحلقات الأوسع، وتستخدم عزلًا من قناة إلى قناة لمنع انتشار حلقة الأرض في معماريات العمليات المعقدة. تتيح هذه الميزات تنفيذ اختبارات الضربات الجزئية (PST) عبر نظام PRM، مما يسمح بالتحقق من الحركة الميكانيكية للصمام دون مقاطعة عملية التحكم الأساسية.

الأسئلة الشائعة

س: هل تدعم وحدة SAI533-H63 التبديل السريع أثناء تشغيل DCS العادي؟

ج: نعم. تم تصنيف الوحدة للإدخال والإزالة السريعة. تأكد من استقرار طاقة اللوحة الخلفية قبل تركيب الوحدة لمنع حدوث ارتفاعات عابرة للجهد في حلقات الخرج.

س: ما هي أقصى مقاومة للحمل تدعمها قنوات الخرج؟

ج: تحافظ الوحدة على دقة الخرج ضمن نطاق مقاومة حمل يتراوح من 230 إلى 600 أوم. سيؤدي تجاوز حد 600 أوم إلى تشبع الخرج وأعلام خطأ محتملة في الحلقة داخل وحدة التحكم CENTUM VP.

إرشادات التثبيت الميداني

التركيب: قم بتثبيت الوحدة في رف I/O قياسي من Yokogawa. تأكد من أن دبابيس القفل مثبتة بالكامل لإقامة اتصال آمن مع حافلة اللوحة الخلفية.
الحماية والتأريض: قم بتوصيل دروع الكابلات بقضيب التأريض المخصص للخزانة. حافظ على مسافة مادية بين أزواج إشارة الخرج التناظرية وأي خطوط طاقة تيار متردد عالية الجهد لتقليل التداخل الحثي.
الأسلاك: استخدم موصلات مجدولة محمية عالية الجودة. تأكد من أن مقياس الأسلاك كافٍ للحفاظ على مقاومة الحلقة ضمن النافذة المحددة من 230 إلى 600 أوم.
التحقق: بعد التثبيت، تحقق من تيار الحلقة باستخدام مقياس مللي أمبير معاير عند نقطة الإنهاء الميدانية للتأكد من أن خرج 4-20 مللي أمبير يتطابق مع إشارة أمر وحدة التحكم.
