SEC402-21 صحيفة بيانات ودليل فني Yokogawa ProSafe-RS

وحدات مقبس ناقل ESB من يوكوجاوا SEC402-21 SEC402

وحدات مقبس ناقل ESB من يوكوجاوا SEC402-21 SEC402

التوفر: 20 متوفر في المخزون

وحدة قارن ناقل Yokogawa SEC402-21 من النمط S1 ESB تم تكوين وحدة Yokogawa SEC402-21 (وحدة قارن ناقل ESB SEC402) لربط...

رمز المنتج: SEC402-21

Manufacturer: Yokogawa
Product No.: SEC402-21
Product Type: وحدات ربط الناقل
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 240g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

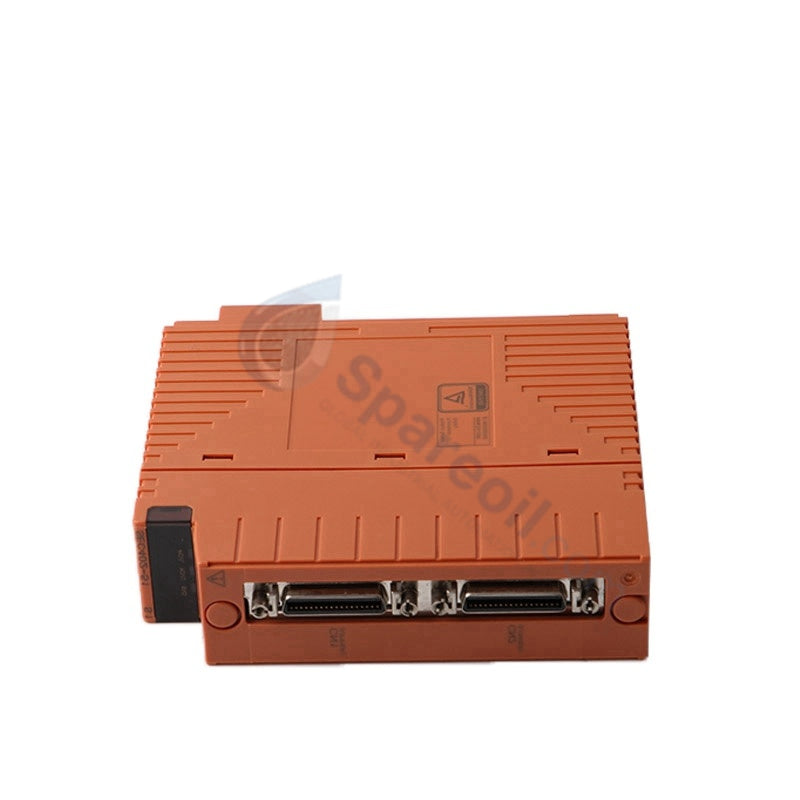

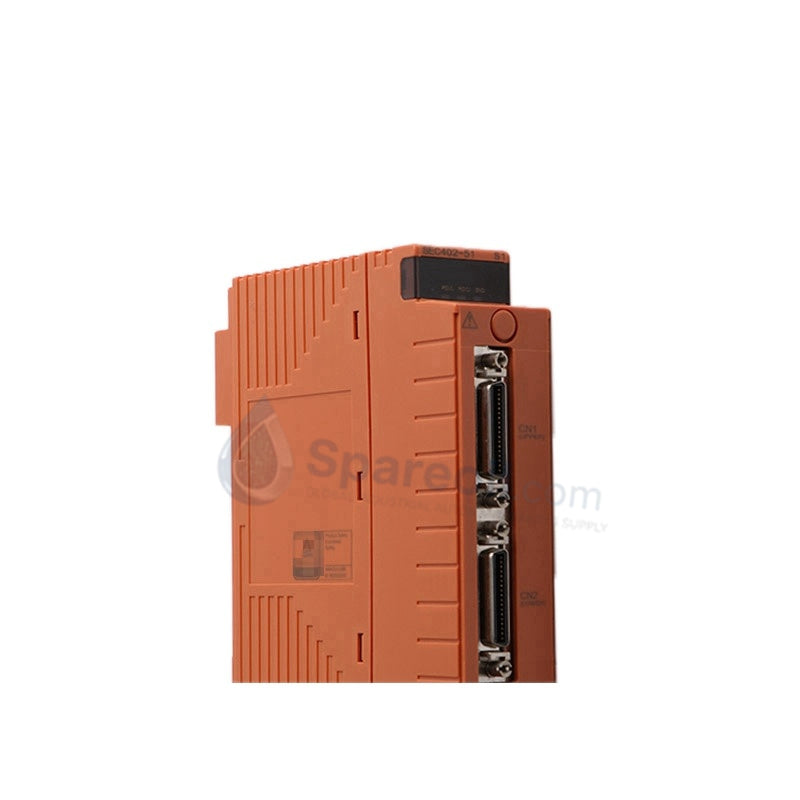

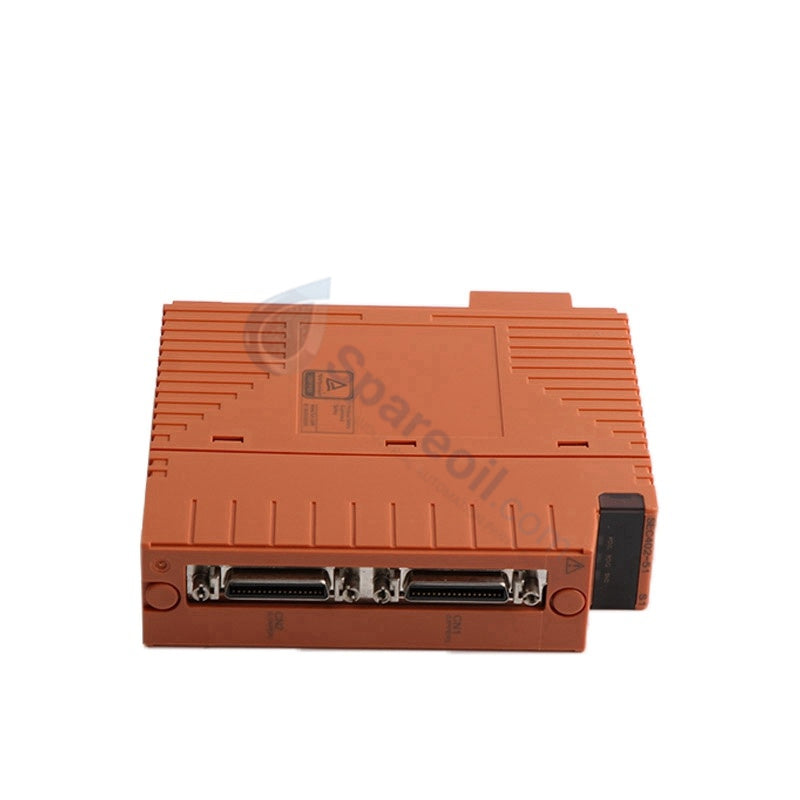

وحدة قارن ناقل Yokogawa SEC402-21 من النمط S1 ESB

تم تكوين وحدة Yokogawa SEC402-21 (وحدة قارن ناقل ESB SEC402) لربط الناقل الحتمي عالي السرعة في منصات ProSafe-RS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

تحدد لاحقة رقم الجزء التكوين الكهربائي ومستوى نمط الجهاز:

SEC402: رمز السلسلة الأساسي الذي يشير إلى وحدة قارن ناقل ESB.
-21: متغير جهاز واجهة ناقل ESB المزدوج الاحتياطي.
النمط S1: مستوى مراجعة لوحة الدوائر المادية المحددة.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	SEC402-21 النمط S1
العلامة التجارية	يوكوجاوا
المنشأ	سنغافورة
الوزن	0.24 كجم
الأبعاد	130 × 129.5 × 32.8 ملم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	~0.5 أمبير عند 24 فولت تيار مستمر (عبر ناقل اللوحة الخلفية)
الوظيفة	واجهة / قارن ناقل ESB الرئيسي
بروتوكول الاتصال	ESB خاص (ناقل إيثرنت للسلامة)
الاحتياطية	قنوات احتياطية مزدوجة مع تجاوز تلقائي للفشل
مستوى سلامة السلامة	متوافق مع SIL 3 (IEC 61508)
سرعة الإرسال	128 ميجابت في الثانية
مسافة الإرسال	حتى 10 أمتار لكل كابل ناقل
الوحدات القابلة للاتصال	9 كحد أقصى لكل منفذ (حتى 12 أو 13 عقدة أمان حسب تكوين النجمة)
موضع الفتحة	الفتحتان 7 و 8 لوحدة التحكم في السلامة
التركيب	فتحات رف اللوحة الخلفية

عزل القناة وأداء الحلقة

توفر واجهة الأجهزة عزلًا تامًا بين القنوات الجلفانية وفصلًا للوحة الخلفية لمنع انتشار الضوضاء العابرة عبر قطاعات عقدة السلامة. تعمل الوحدة عبر وسائط ناقل مخصصة بسرعة 128 ميجابت في الثانية، وتقوم بتنفيذ تبادل البيانات في الوقت الفعلي بين وحدات التحكم في السلامة وعقد التوسع. يتم تجاوز معالجة تعويض الوصلة الباردة في وحدة الاتصال الرقمي هذه بالكامل، مما يزيد من إنتاجية الإشارة ويمكّن من تجاوز الفشل التلقائي السريع عبر القنوات المزدوجة الاحتياطية.

الأسئلة المتكررة

س: ما هي مواضع اللوحة الخلفية التي تستوعب وحدة SEC402-21 ضمن وحدة التحكم في السلامة؟ ج: قم بتركيب الوحدة تحديدًا في الفتحتين 7 أو 8 من اللوحة الخلفية لوحدة التحكم الرئيسية في السلامة لإنشاء اتصال رئيسي صحيح للناقل.

س: ما هي قيود سرعة ومسافة الإرسال التي تنطبق على واجهة ناقل ESB؟ ج: تنفذ الوحدة نقل البيانات الحتمي بسرعة 128 ميجابت في الثانية عبر كابلات الناقل من نقطة إلى نقطة بحد أقصى لطول 10 أمتار لكل جزء.

س: هل يتم دعم التبديل السريع أثناء عمليات نظام السلامة الحية؟ ج: نعم، تدعم الوحدة التثبيت القابل للتبديل السريع، مما يسمح باستبدال الوحدة عبر الإنترنت دون مقاطعة معالجة نظام السلامة النشط أو طاقة النظام.

إرشادات التركيب في الموقع

أدخل الوحدة عموديًا في فتحة الرف المخصصة 7 أو 8 حتى تستقر موصلات اللوحة الخلفية الخلفية تمامًا. أحكم ربط مسامير التثبيت العلوية والسفلية يدويًا لتأمين التأريض الميكانيكي ومقاومة الاهتزازات. حافظ على فصل صارم لخطوط الكابلات بين خطوط اتصالات ESB والموصلات عالية الجهد للتيار المتردد للتخفيف من التداخل الكهرومغناطيسي. تحقق من أن كابلات ناقل ESB المخصصة لا تتجاوز حد الطول الأقصى البالغ 10 أمتار لكل جزء. عندما تدخل الأنابيب المعدنية الصلبة إلى حاويات الموقع، تحقق من أن مداخل الأنابيب الملولبة تحافظ على مشاركة لا تقل عن 5 خيوط NPT كاملة. تأكد من أن طرف تأريض الرف يتصل مباشرة بقضيب التأريض المركزي للخزانة باستخدام شريط تأريض نحاسي مصنف لمقاومة منخفضة للتردد العالي.
