SNT501-53 S1 صحيفة بيانات ودليل فني لنظام Yokogawa CENTUM VP

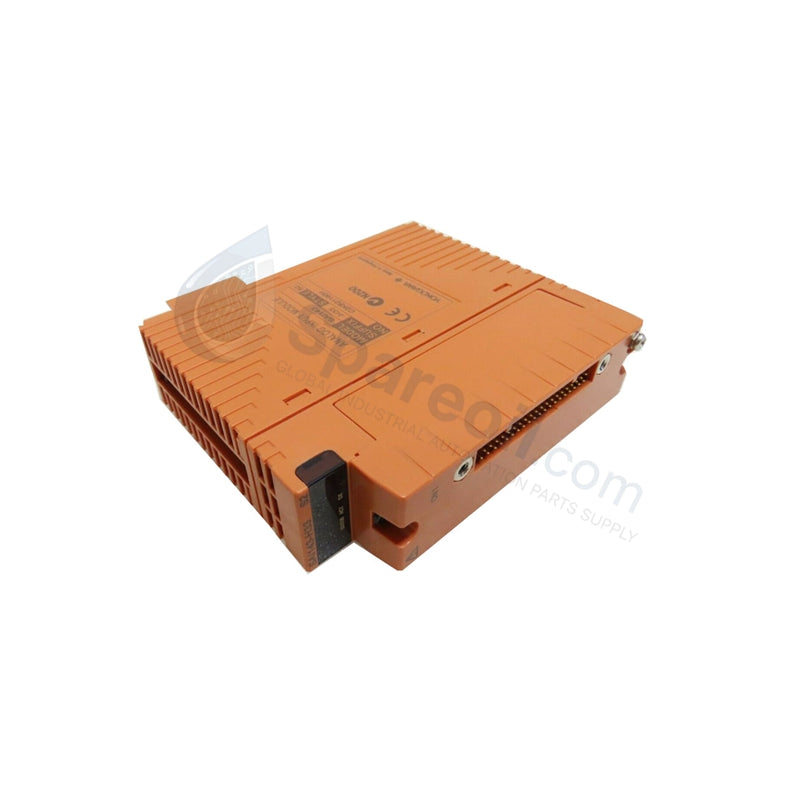

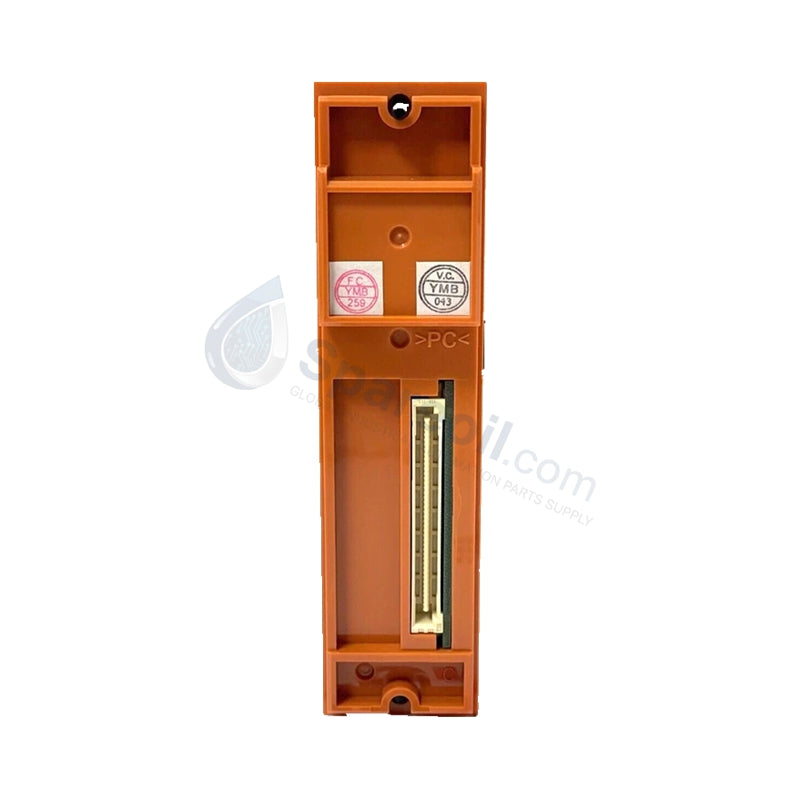

وحدة مكرر ناقل ESB البصري Yokogawa SNT501-53 S1

وحدة مكرر ناقل ESB البصري Yokogawa SNT501-53 S1

التوفر: 20 متوفر في المخزون

وحدة تكرار الحافلة الضوئية ESB من Yokogawa SNT501-53 S1 (الفرعية) تعمل الوحدة Yokogawa SNT501-53 S1، والمُدرجة أيضًا كـ SNT501 كوحدة...

رمز المنتج: SNT501-53 S1

Manufacturer: Yokogawa
Product No.: SNT501-53 S1
Product Type: وحدات واجهة الشبكة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة تكرار الحافلة الضوئية ESB من Yokogawa SNT501-53 S1 (الفرعية)

تعمل الوحدة Yokogawa SNT501-53 S1، والمُدرجة أيضًا كـ SNT501 كوحدة واجهة شبكة، كمكون مادي مخصص لتحويل الإشارة الكهربائية إلى ضوئية لحافلة ESB ضمن منصات CENTUM VP وCS 3000 وProSafe-RS. عند اقترانها في طوبولوجيا رئيسي-فرعي مع الوحدة الرئيسية SNT401، تقوم وحدة المكرر الفرعية هذه بتحويل إشارات اللوحة الخلفية التسلسلية الممتدة الكهربائية إلى مسارات إرسال ضوئية عبر وحدات عقدة الإدخال/الإخراج عن بعد وعقد N-IO. تقوم الوحدة بتنفيذ تمرير البيانات المحدد في طوبولوجيا الشبكة النجمية أو المتسلسلة مع توفير عزل كهربائي عبر مسافات حقل ممتدة.

تفصيل اللاحقة ومصفوفة النموذج

اللاحقة / رمز الخيار	المواصفات الفنية / تفاصيل التكوين
SNT501	تسمية النموذج الأساسي لوحدة مكرر حافلة ESB الضوئية الفرعية
5	تسمية التصميم القياسي بدون حماية من الانفجار
3	طلاء مطابق لمعيار ISA G3 ومغلف درجة حرارة صيانة ممتد (-20 إلى +70 درجة مئوية)
S1	مجموعة الخيارات القياسية التي تشير إلى مستوى مراجعة الأجهزة المحدد ومجموعة معلمات الواجهة الداخلية

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SNT501-53 S1
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.3 إلى 0.35 كجم (وزن الشحن: 3.0 كجم)
الأبعاد	190 × 40 × 120 ملم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية (لأغراض الصيانة)
استهلاك الطاقة	5 فولت تيار مستمر مصدر طاقة داخلي للرف (استهلاك التيار: 0.5 أمبير)
الوظيفة	وحدة مكرر حافلة ESB الضوئية الفرعية
مسافة الإرسال	حتى 5 كم لكل مرحلة (حتى 10 كم إجمالاً مع Vnet/IP R1.03+)
الطوبولوجيا والتتالي	توصيل نجمي أو متسلسل؛ بحد أقصى مرحلتين
القوة العازلة	1500 فولت تيار متردد لمدة دقيقة واحدة
مقاومة العزل	أكبر من أو يساوي 100 ميجا أوم عند 500 فولت تيار مستمر
توافق النظام	أنظمة سلامة CENTUM VP، CS 3000، ProSafe-RS

خصائص التحكم في العمليات وأجهزة DCS

تعمل الوحدة ضمن بنى شبكات DCS وأنظمة الأمان المزودة بأجهزة (SIS)، حيث تحول إشارات اللوحة الخلفية الكهربائية عالية السرعة من ESB إلى نبضات ضوئية لإزالة مسارات تيار الحلقة الأرضية وقمع التداخل الكهربائي المشترك في المواقع الميدانية البعيدة. تحافظ مكرر الرقيق على توقيت الناقل المتزامن عبر روابط الألياف البصرية المتصلة بوحدات SNT401 الرئيسية. تفحص التشخيصات الذاتية الداخلية المستمرة تضعيف الإشارة وحالة الرابط، بينما يمنع الطلاء المطابق لمعيار ISA G3 التآكل الكيميائي على مسارات الدوائر عند نشرها في بيئات عمليات قاسية.

الأسئلة المتكررة

س: ما هي أقصى مسافة ارتباط بصري يمكن تحقيقها عند تتالي وحدات SNT501-53 S1 الفرعية؟

ج: تدعم مرحلة إرسال واحدة مسافات بصرية تصل إلى 5 كم. عند تتالي الوحدات في طوبولوجيا نجمية أو متسلسلة من مرحلتين تحت أنظمة تعمل بـ Vnet/IP R1.03 أو أحدث، تمتد المسافة الكلية القصوى للإرسال البصري لتصل إلى 10 كم.

س: كيف تعمل عملية الاقتران بين وحدتي SNT401 و SNT501-53 S1 (الرئيسي-الفرعي)؟

ج: توجد SNT401 في وحدة التحكم الأساسية أو العقدة الرئيسية لتحويل إشارات ESB الكهربائية من اللوحة الخلفية إلى إشارات بصرية. بينما توجد SNT501-53 S1 في حاوية العقدة البعيدة كوحدة فرعية، وتستقبل التدفق البصري وتحوله مرة أخرى إلى إشارات ESB كهربائية قياسية للوحة الخلفية لوحدة الإدخال/الإخراج المحلية.

س: ما هي معلمات العزل والعزل الكهربائي التي تحمي الوحدة من عابرات اللوحة الخلفية؟

ج: توفر الوحدة مقاومة عزل لا تقل عن 100 ميغا أوم عند 500 فولت تيار مستمر وتقييم قوة عازلة يبلغ 1500 فولت تيار متردد لمدة دقيقة واحدة. يمنع هذا العزل الكهربائي اندفاعات الجهد الميداني من الانتشار عبر اللوحة الخلفية إلى الوحدات المجاورة أو وحدات التحكم المضيفة البعيدة.

إرشادات التركيب الميداني

قم بتركيب وحدة SNT501-53 S1 بإحكام في فتحتها المخصصة داخل حاوية FIO أو رف الأمان، مع التأكد من أن موصل اللوحة الخلفية يثبت تمامًا في مكانه.
نظف جميع موصلات كابلات الألياف الضوئية باستخدام مناديل بصرية خالية من الوبر وكحول الأيزوبروبيل قبل توصيلها بمنافذ المرسل المستجيب البصرية على اللوحة الأمامية.
راقب الإرشادات المحددة للحد الأدنى لنصف قطر انحناء الألياف أثناء إدارة الكابلات لتجنب تضعيف الإشارة الضوئية أو تدهورها أو كسر الألياف الزجاجية.
تحقق من التأريض الصحيح من خلال التأكد من أن هيكل الرف متصل بنقطة تأريض أداة مخصصة أحادية النقطة بمقاومة أقل من 10 أوم.
حافظ على تدفق هواء غير معوق عبر قنوات تبريد الخزانة لضمان تبديد الحرارة للحفاظ على ظروف التشغيل المحيطة ضمن نطاق الصيانة المحدد من -20 إلى +70 درجة مئوية.
