ورقة بيانات ودليل فني لنظام Yokogawa CENTUM VP طراز VI702 S1

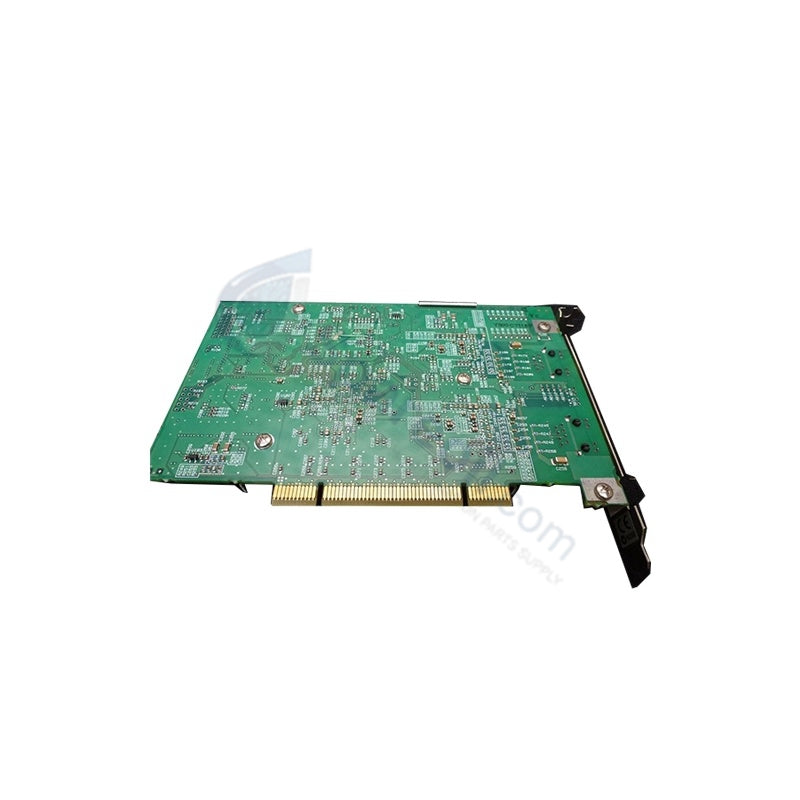

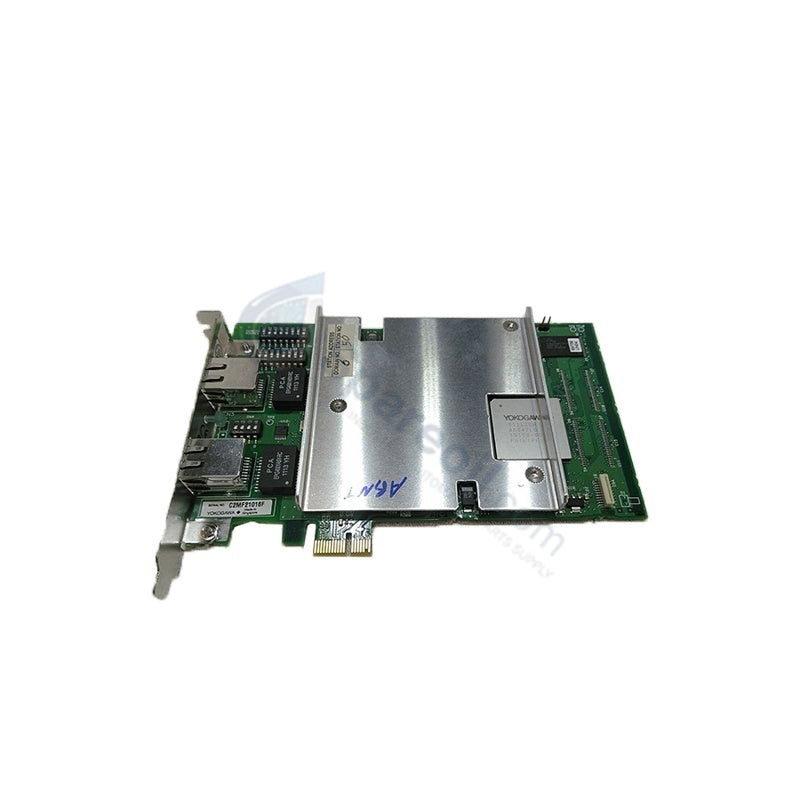

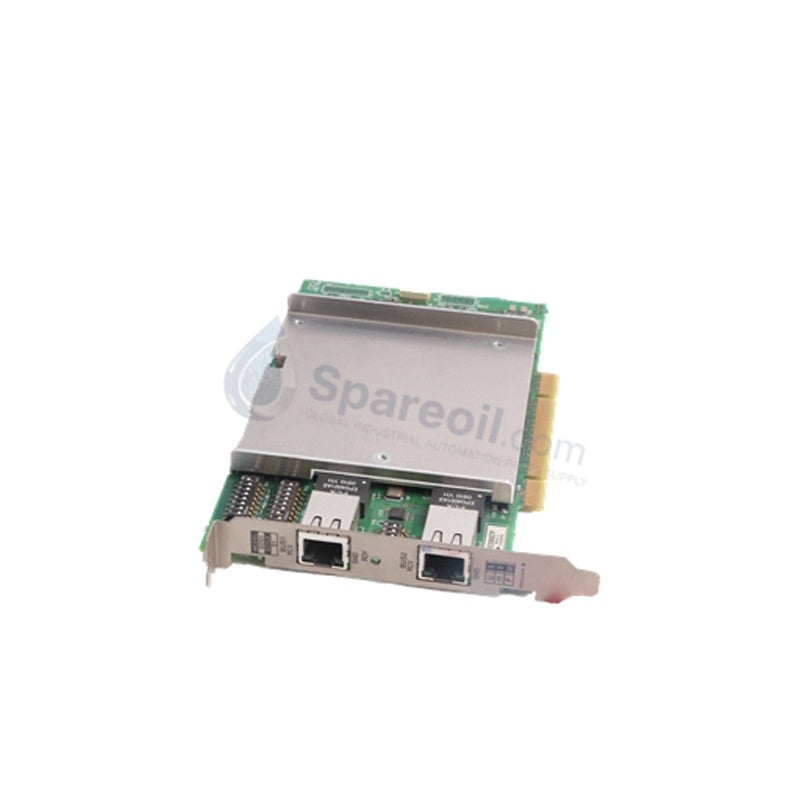

بطاقة واجهة يوكوجاوا VI702 S1 CENTUM VP Vnet/IP PCI Express

بطاقة واجهة يوكوجاوا VI702 S1 CENTUM VP Vnet/IP PCI Express

التوفر: 20 متوفر في المخزون

بطاقة واجهة الشبكة Vnet/IP من Yokogawa VI702 S1 تُعد Yokogawa VI702 S1 بمثابة بطاقة واجهة الشبكة Vnet/IP الأساسية من VI702...

رمز المنتج: VI702-S1

Manufacturer: Yokogawa
Product No.: VI702-S1
Product Type: بطاقات واجهة Vnet/IP
Product Origin: USA
Payment:T/T, Western Union
Weight: 180g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

بطاقة واجهة الشبكة Vnet/IP من Yokogawa VI702 S1

تُعد Yokogawa VI702 S1 بمثابة بطاقة واجهة الشبكة Vnet/IP الأساسية من VI702 المستخدمة لتنفيذ اتصالات ناقل التحكم في الوقت الفعلي عبر منصات CENTUM VP و ProSafe-RS. تُثبت البطاقة مباشرةً في محطات الواجهة البشرية المضيفة (HIS) أو محطات الهندسة (ENG) عبر فتحة PCI Express، وتُنشئ رابط شبكة حتمي مزدوج الاتجاه بسرعة 1 جيجابت في الثانية لنقل بيانات التحكم بين محطات التحكم الميدانية وواجهات التشغيل المركزية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	VI702 S1
العلامة التجارية	شركة يوكوجاوا الكهربائية
المنشأ	اليابان
الوزن	0.18 كجم
الأبعاد	111.15 × 167.65 مم
درجة حرارة التشغيل	-10 درجة مئوية إلى +55 درجة مئوية
استهلاك الطاقة	8.25 واط (3.3 فولت تيار مستمر عند 2.5 أمبير)
واجهة الناقل	PCI Express CEM 1.0a, x1 lane, 2.5 GT/s signaling
بروتوكول الشبكة	Vnet/IP (1000BASE-T Ethernet)
معدل الإرسال	1 جيجابت في الثانية مزدوج الاتجاه
نوع الموصل	RJ45 (كابل UTP CAT5e)
مسافة الإرسال	100 متر كحد أقصى إلى محول الطبقة الثانية
العزل	عزل جلفاني من قناة إلى قناة ومن قناة إلى ناقل
توافق النظام	CENTUM VP, ProSafe-RS
مؤشرات الحالة	مصابيح LED للحالة جاهز (RDY) واستقبال (RCV) وإرسال (SND)

العزل الجلفاني من قناة إلى ناقل وحتمية الشبكة

يتضمن تصميم الأجهزة لـ VI702 S1 حواجز عزل جلفاني من قناة إلى قناة ومن قناة إلى ناقل. تعمل هذه الحواجز الكهربائية المادية على عزل منطق نظام PCI Express المضيف الداخلي عن كابلات إيثرنت الميدانية الخارجية. من خلال فصل حلقات التأريض وقمع العابر الكهربائي ذي الوضع المشترك الموجود على خطوط الشبكة، تحافظ البطاقة على سلامة إشارة الإرسال تحت ظروف الضوضاء الكهربائية الصناعية. تعمل البطاقة عبر طبقة بروتوكول Vnet/IP الحتمية، وتوفر معالجة حزم منخفضة الكمون مع زمن استجابة أقل من 1 مللي ثانية، مما يمنع سقوط الإطارات أثناء تبادل البيانات بكميات كبيرة بين وحدات التحكم الموزعة ومحطات التشغيل.

الأسئلة الشائعة

س: هل يمكن لبطاقة الواجهة VI702 S1 أن تعمل جنبًا إلى جنب مع بطاقات VI701 الموجودة في نفس ناقل PCI Express المضيف؟

ج: نعم، تحافظ VI702 S1 على التوافق الكامل مع الإصدارات السابقة وتتعايش مع بطاقات الواجهة VI701 على نفس الناقل لدعم تكوينات شبكة Vnet/IP المزدوجة المتكررة.

س: ما هي فتحات PCI Express الميكانيكية التي تدعم التثبيت المادي لـ VI702 S1؟

ج: تستخدم الوحدة موصل PCI Express x1 قياسيًا وتثبت في فتحات PCIe كاملة الارتفاع تتراوح من x1 حتى x16 من عرض المسار المتوافق مع مواصفات CEM 1.0a.

س: ما هي حالات التشخيص التي تعرضها مؤشرات LED الموجودة على اللوحة أثناء التشغيل؟

ج: يضيء مؤشر LED الخاص بالحالة جاهز (RDY) باللون الأخضر عند اجتياز الطاقة الداخلية والتشخيص الذاتي، بينما يومض مؤشرا LED الخاصان بالاستقبال (RCV) والإرسال (SND) باللون الأخضر للإشارة إلى استقبال وإرسال إطارات الشبكة النشطة.

إرشادات التركيب الميداني

قبل إدخال بطاقة VI702 S1 في هيكل محطة عمل مضيف، قم بإيقاف تشغيل طاقة النظام المضيف وافصل كابل الإمداد الرئيسي. يجب على الأفراد ارتداء حزام معصم مؤرض لمنع تلف المكونات على ناقل PCI Express بسبب التفريغ الكهروستاتيكي (ESD). قم بمحاذاة موصل حافة البطاقة مع فتحة PCIe فارغة (حجم الفتحة من x1 إلى x16) واضغط بقوة حتى تثبت تمامًا في مقبس التوسعة. قم بتأمين حامل التثبيت كامل الارتفاع ببرغي التثبيت لضمان استمرارية تأريض الهيكل. قم بتوصيل كابلات إيثرنت محمية من نوع UTP CAT5e أو أعلى تصنيفًا بموصلات RJ45 القياسية، مع التأكد من تثبيت غلاف تخفيف الضغط للكابل والحفاظ على حدود نصف قطر الانحناء (40 مم كحد أدنى) داخل مجاري الكابلات.
