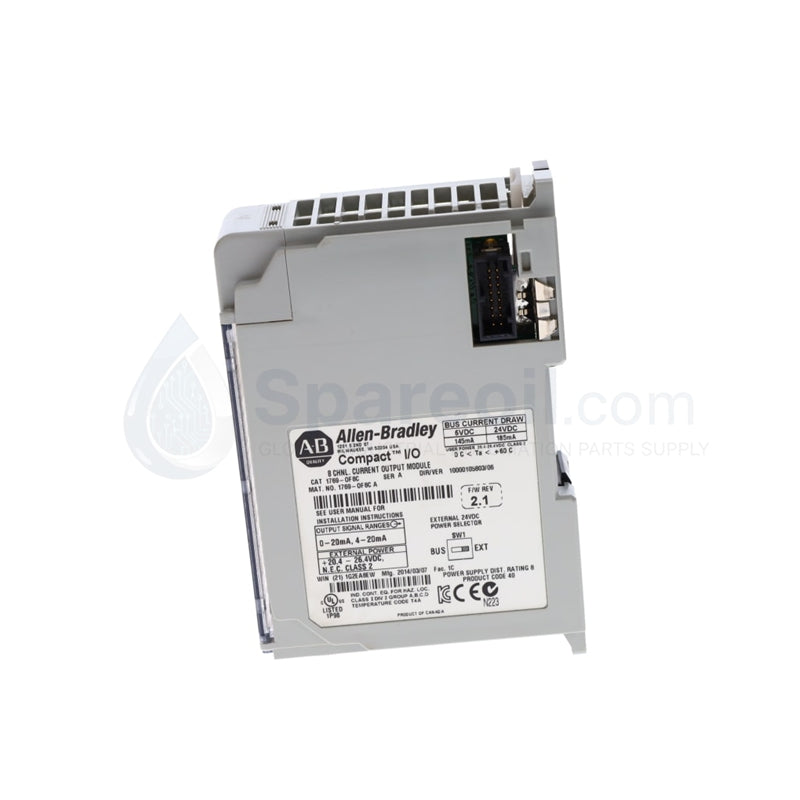

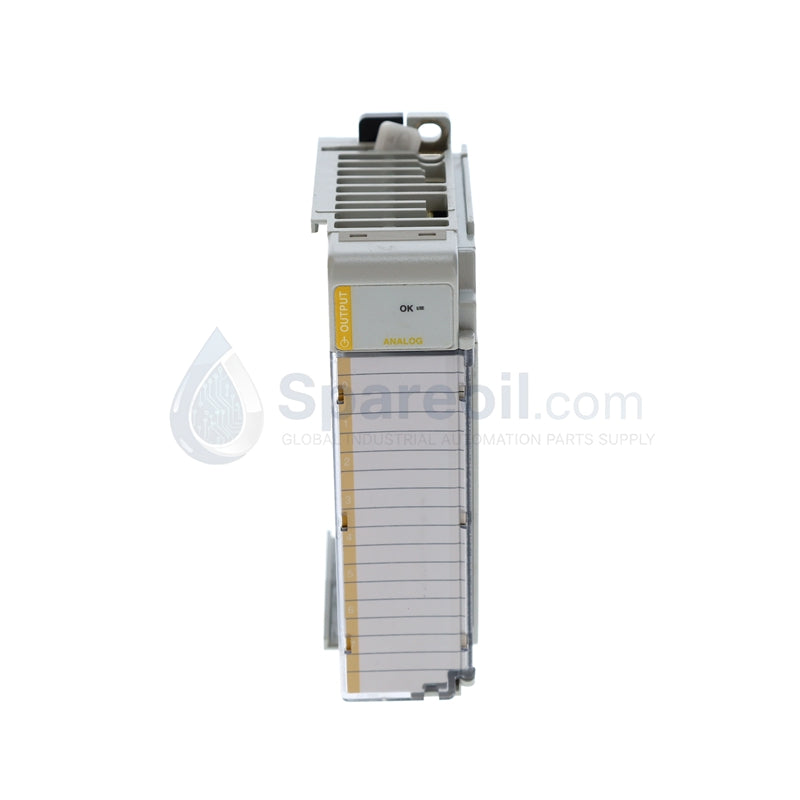

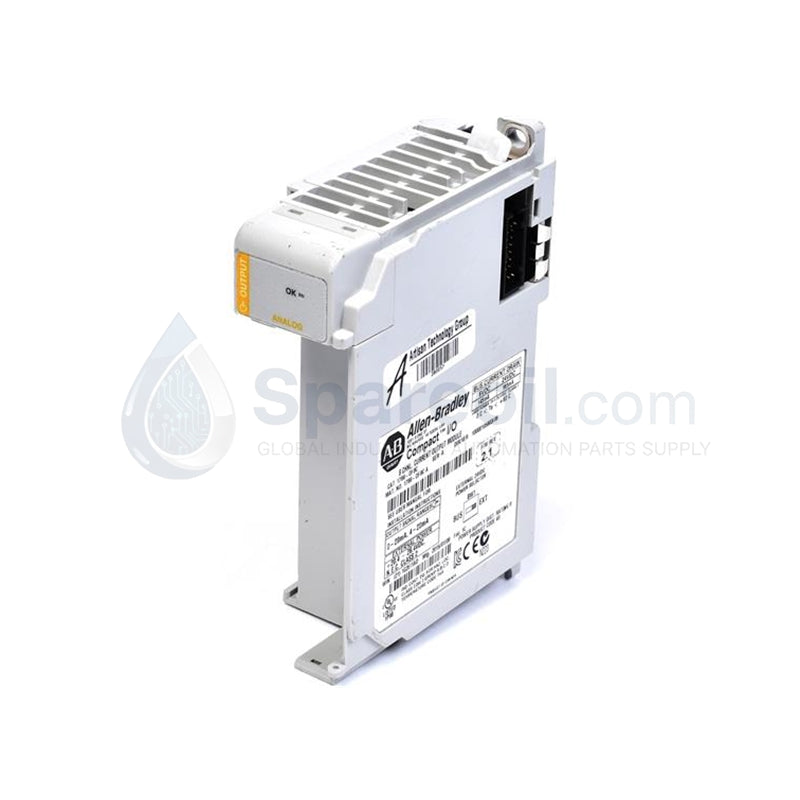

Tarjeta de salida de 8 canales de 4-20 mA AB CompactLogix 1769-OF8C

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Allen-Bradley 1769-OF8C ofrece control analógico de alta densidad para las series de controladores CompactLogix (1768/1769) y MicroLogix...

Código: 1769-OF8C

Manufacturer: Allen Bradley
Product No.: 1769-OF8C
Product Type: Control de variador de frecuencia
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1769-OF8C ofrece control analógico de alta densidad para las series de controladores CompactLogix (1768/1769) y MicroLogix 1500. Este módulo proporciona ocho canales de salida de corriente de alta resolución, diseñados específicamente para accionar válvulas de control de modulación, variadores de frecuencia (VFD), transductores I/P y posicionadores de válvula. Al utilizar un convertidor digital-analógico (DAC) de 16 bits, el 1769-OF8C permite una precisión extrema en los lazos de control PID, donde los ajustes mínimos de la señal determinan la estabilidad del sistema. Ofrecemos esta unidad como stock original de fábrica 100% nueva para garantizar la máxima precisión en sus procesos automatizados críticos.

Especificaciones técnicas

Característica	Especificación
Número de catálogo	1769-OF8C
Configuración de salida	8 canales de corriente de terminación simple
Rango analógico	0–20 mA y 4–20 mA (seleccionable por software)
Resolución DAC	16 bits
Resolución efectiva	15.59 bits (4–20 mA) / 15.91 bits (0–20 mA)
Incremento de resolución	0.323 µA por bit
Velocidad de conversión	5 ms (para los 8 canales)
Respuesta escalonada	< 2.9 ms (al 63% del cambio de salida)
Carga máxima de salida	0–500 Ω
Error a escala completa	±0.35% a 25°C (77°F)
Consumo de corriente del backplane	145 mA @ 5.1V DC / 185 mA @ 24V DC
Distancia de la fuente de alimentación	Dentro de 8 ranuras de la fuente de alimentación
Temperatura de funcionamiento	0°C a 60°C (32°F a 140°F)

Ventajas de ingeniería

Control PID de alta granularidad: La resolución de 16 bits se traduce en incrementos tan pequeños como 0,323 µA. Esta precisión permite al controlador realizar ajustes ultrafinos en las posiciones de las válvulas o las velocidades de los motores, reduciendo la oscilación del proceso y mejorando la consistencia del producto final.
Conversión de señal rápida: El módulo convierte y actualiza los ocho canales en 5 ms. Esta rápida ejecución garantiza que los dispositivos de campo físicos respondan casi instantáneamente a los cambios lógicos en el procesador, lo que es esencial para la regulación de presión o caudal de alta velocidad.
Densidad de hardware optimizada: El empaquetado de ocho salidas de corriente en una única ranura 1769 maximiza el espacio del gabinete. Este formato de alta densidad reduce el número de racks de expansión y adaptadores de comunicación necesarios para implementaciones de E/S a gran escala.
Selección de rango versátil: Los rangos seleccionables por software (0–20 mA o 4–20 mA) eliminan la necesidad de puentes físicos. Esto permite a los ingenieros reconfigurar las salidas sobre la marcha para diferentes dispositivos de campo sin abrir el panel de control ni alterar el cableado de campo.
Capacidad de accionamiento de carga robusta: El módulo acciona cargas de hasta 500 Ω, lo que proporciona suficiente potencia para tendidos de cables de larga distancia a instrumentos de campo ubicados lejos del gabinete de control principal sin degradación de la señal.

Preguntas frecuentes

¿Puede el 1769-OF8C accionar actuadores basados en voltaje (por ejemplo, 0-10V)?

No. El 1769-OF8C es un módulo dedicado de fuente de corriente (0-20mA/4-20mA). Para accionar dispositivos de voltaje, se necesitaría un módulo como el 1769-OF8V o usar una resistencia de precisión en la carga, aunque se recomienda un módulo de voltaje dedicado para mayor precisión.
¿Este módulo requiere una fuente de alimentación externa de 24 V CC?

El 1769-OF8C extrae su energía de funcionamiento directamente del backplane 1769 (145 mA a 5.1V y 185 mA a 24V). Debe asegurarse de que la fuente de alimentación de su sistema (por ejemplo, 1769-PA2 o 1769-PB4) tenga suficiente capacidad para soportar el consumo total de corriente de todos los módulos del banco.
¿Es compatible el 1769-OF8C con el MicroLogix 1500?

Sí. La plataforma 1769 Compact I/O sirve como E/S de expansión para el controlador MicroLogix 1500. El módulo se conecta directamente al lado derecho del procesador o a los módulos de E/S existentes.
¿Cuál es la importancia de la "clasificación de distancia de la fuente de alimentación"?

La clasificación de 8 módulos significa que el 1769-OF8C debe residir dentro de las 8 ranuras de la fuente de alimentación del sistema. Colocarlo más lejos puede resultar en una caída de voltaje excesiva en el backplane, lo que podría causar errores intermitentes en la señal o fallas en el módulo.
