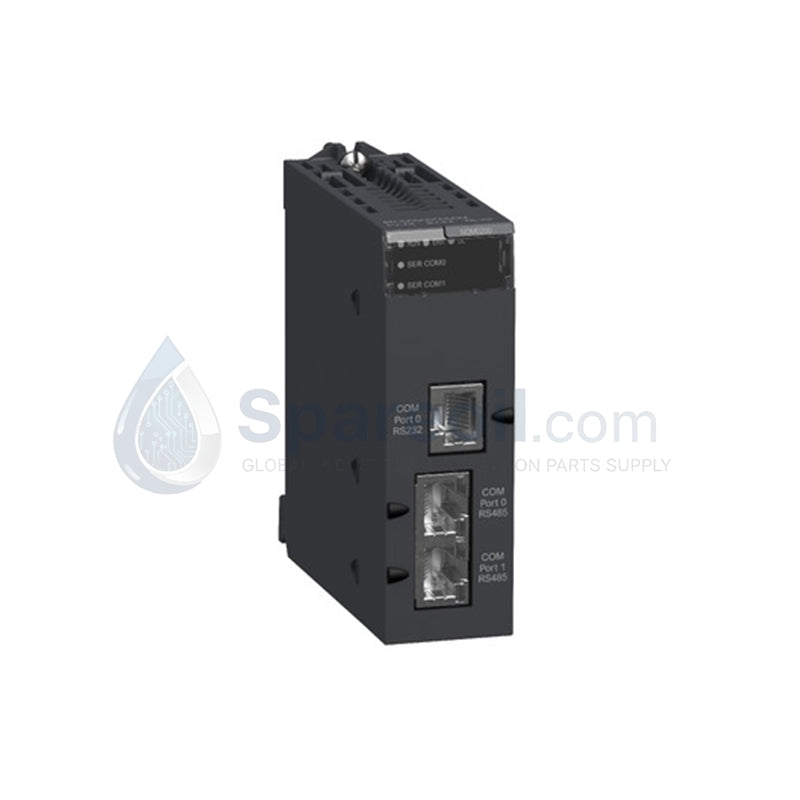

Interfaz serie RJ45 de 2 puertos | Schneider Electric BMXNOM0200

Disponibilidad: 94 Quedan en stock

Descripción general del producto El Schneider Electric BMXNOM0200 actúa como un puente de comunicación serial de doble puerto y alto rendimiento para...

Código: BMXNOM0200

Manufacturer: Schneider
Product No.: BMXNOM0200
Product Type: Módulos de comunicación
Product Origin: France
Payment:T/T, Western Union
Weight: 217g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Schneider Electric BMXNOM0200 actúa como un puente de comunicación serial de doble puerto y alto rendimiento para las plataformas de automatización Modicon M340 y M580 (X80). Este módulo integra hardware heredado basado en serie, como medidores de energía, VFD y escáneres de códigos de barras, en arquitecturas de control modernas basadas en Ethernet. Gestiona dos redes seriales distintas simultáneamente, preservando las inversiones existentes a nivel de campo y permitiendo una adquisición avanzada de datos. Suministramos este módulo como 100% Nuevo y Original, asegurando que su red industrial mantenga la máxima fiabilidad y el rendimiento certificado de fábrica.

Especificaciones técnicas

Atributo	Detalles
Fabricante	Schneider Electric
Número de modelo	BMXNOM0200
Compatibilidad de plataforma	Modicon M340 / Modicon M580 (X80)
Número de puertos	2 puertos serie independientes
Interfaz física	RS-232C y RS-485 (no aislado)
Tipo de conector	2 × RJ45
Protocolos soportados	Modbus RTU (Maestro/Esclavo), Modbus ASCII, Modo Carácter
Velocidad de transmisión (Baud Rate)	0,3 kbit/s a 115,2 kbit/s (programable)
Topología	Punto a punto (RS-232) / Multipunto (RS-485 hasta 32 nodos)
Longitud máx. del cable	15 m (RS-232) / 1200 m (RS-485)
Consumo de bus	100 mA a 3,3 V CC
Peso	0,217 kg (0,48 lbs)

Ventajas de ingeniería

Autonomía de red dual: El BMXNOM0200 cuenta con dos puertos independientes, lo que permite la operación simultánea de un enlace punto a punto RS-232 y una red multipunto RS-485. Esta configuración elimina la necesidad de múltiples tarjetas de comunicación, lo que ahorra valiosas ranuras de la placa base y reduce los costos del sistema.
Amplia versatilidad de protocolos: El módulo ejecuta de forma nativa instrucciones Modbus RTU, Modbus ASCII y Modo Carácter (ASCII). Esta flexibilidad garantiza una comunicación fluida con una amplia variedad de instrumentación de terceros, desde simples básculas de peso hasta complejos analizadores de calidad de energía.
Alto rendimiento de datos: Con velocidades de transmisión programables que alcanzan los 115,2 kbit/s, el módulo facilita un rápido intercambio de datos. Esta velocidad garantiza que las variables de proceso de los dispositivos de campo seriales se actualicen dentro del ciclo lógico del PLC, manteniendo la precisión del control en tiempo real.

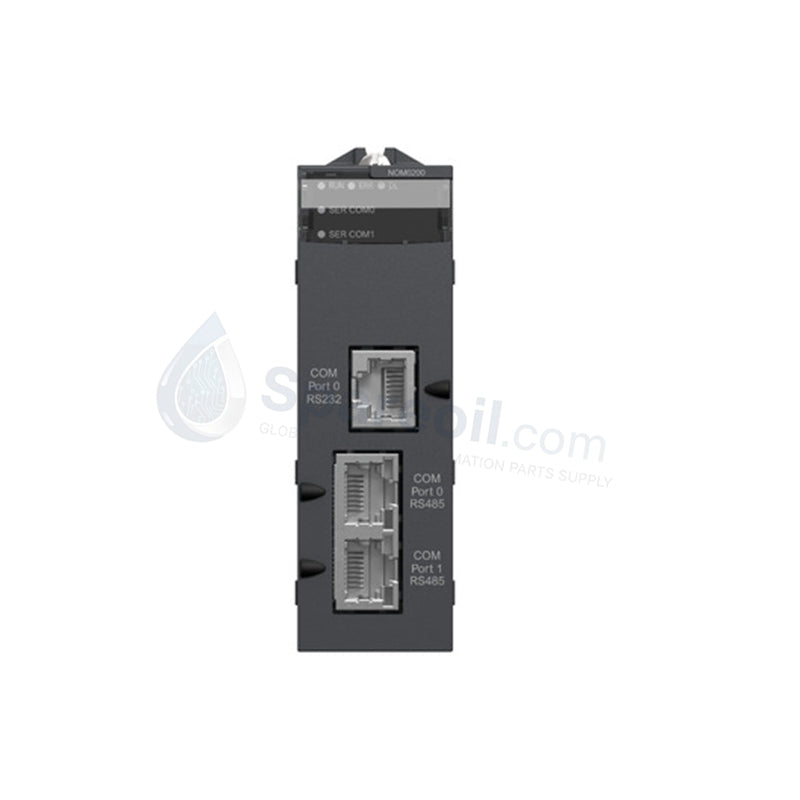

Integración simplificada mediante RJ45: El uso de conectores RJ45 estándar simplifica el cableado de campo. Al utilizar la gama de cables Modbus y conectores en T de Schneider Electric, los ingenieros pueden implementar conexiones seguras y a prueba de vibraciones sin la complejidad del cableado D-sub tradicional.
Entorno de configuración unificado: El módulo se integra completamente con EcoStruxure Control Expert (anteriormente Unity Pro). Los ingenieros configuran los parámetros de comunicación a través de una interfaz de software estándar, lo que acelera la puesta en marcha y simplifica el mantenimiento futuro o la expansión de la red.

Preguntas frecuentes

¿Puede el BMXNOM0200 funcionar como Maestro y Esclavo Modbus simultáneamente?

Sí. Dado que los dos puertos funcionan de forma independiente, puede configurar un puerto como Maestro Modbus para sondear dispositivos de campo y el otro como Esclavo Modbus para compartir datos con un sistema de supervisión u otro PLC.

¿Este módulo requiere una fuente de alimentación externa?

No. El BMXNOM0200 extrae su corriente requerida de 100 mA directamente del backplane X80 a 3,3 V CC. Esta capacidad de alimentación "plug-and-play" simplifica el cableado del gabinete y reduce la carga en sus fuentes de 24 VCC del lado del campo.

¿Cuál es el número máximo de dispositivos que puedo conectar a través de RS-485?

La interfaz RS-485 admite una topología multipunto para hasta 32 dispositivos (incluido el maestro) en una longitud total de cable de 1200 metros, siempre que utilice resistencias de terminación adecuadas en ambos extremos del segmento.

¿Cómo verifico el estado de este módulo?

Suministramos el BMXNOM0200 estrictamente como 100% nuevo y original. Cada módulo llega en su embalaje original de fábrica de Schneider Electric con un número de serie verificado y cuenta con una garantía de 12 meses, lo que lo protege contra los riesgos de inventario usado o excedente.
