Resumen del Producto

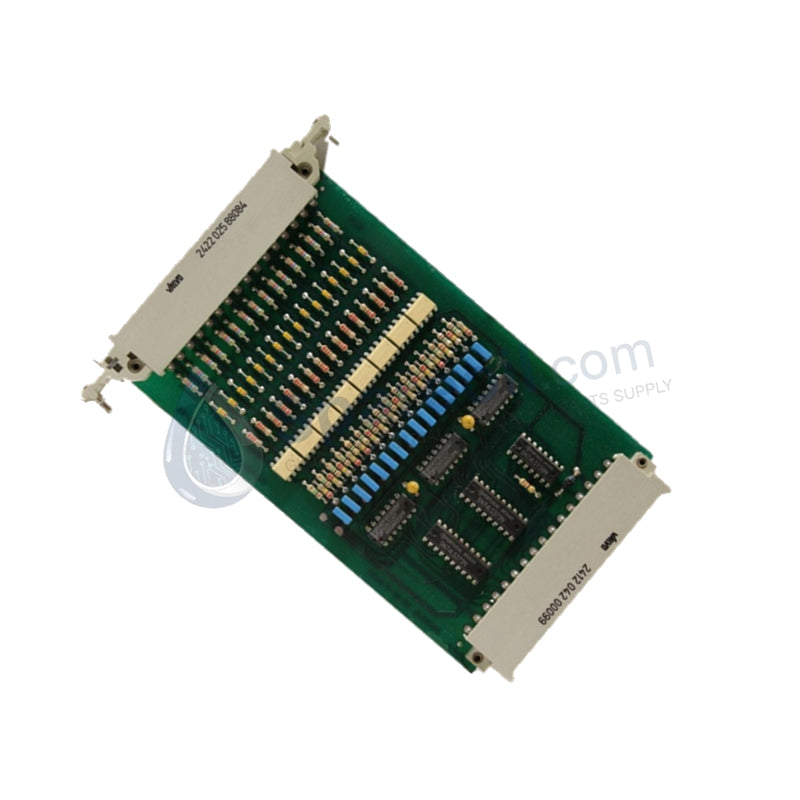

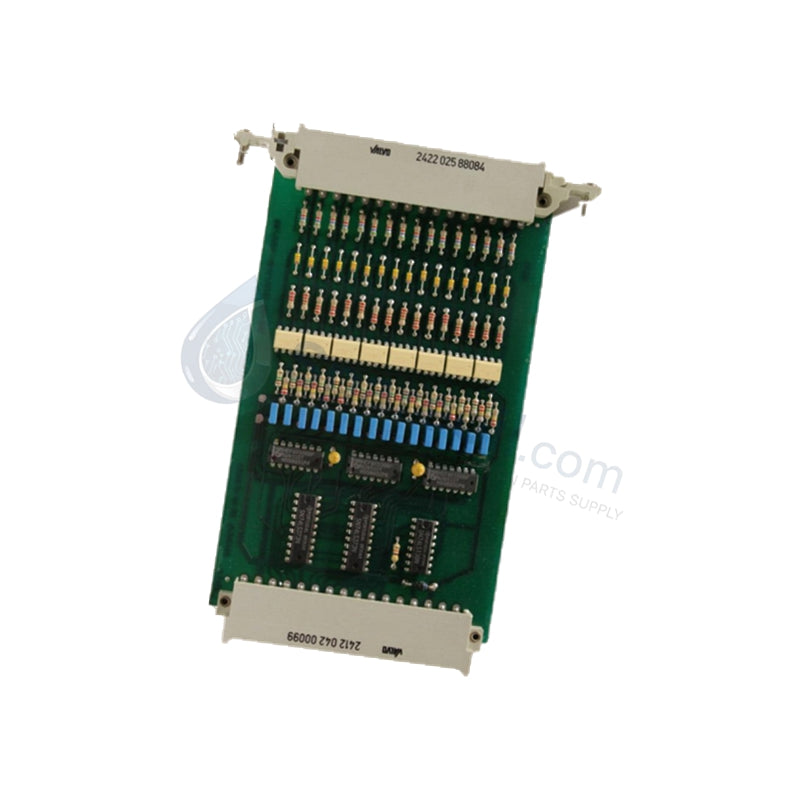

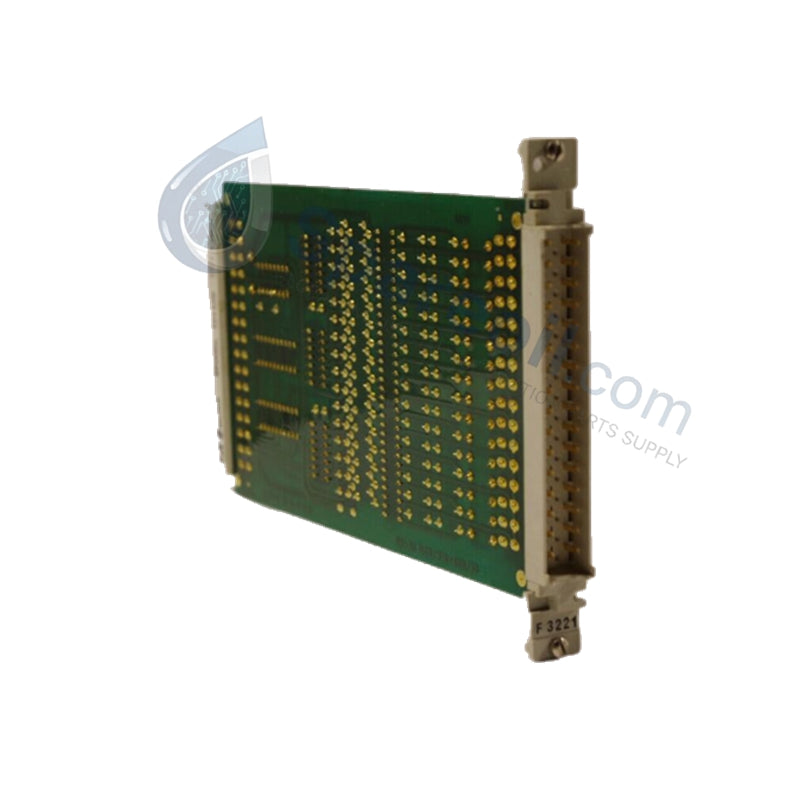

El HIMA F3221 funciona como un módulo de entrada digital de alta integridad y seguridad diseñado para su integración en los sistemas de seguridad HIMA HIQuad X y HIMax. Este componente de hardware proporciona una adquisición de señal a prueba de fallos desde equipos de campo discretos, incluyendo interruptores de seguridad mecánicos, contactos secos y sensores de proximidad. Las instalaciones de procesamiento de alto riesgo despliegan este módulo dentro de bucles críticos para gestionar funciones instrumentadas de seguridad, lo que permite un seguimiento seguro de los datos para sistemas de apagado de emergencia (ESD) y líneas de aislamiento de procesos.

Especificaciones Técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F3221

• Designación del producto: Módulo de entrada digital

• Certificación de cumplimiento de seguridad: IEC 61508 SIL3, IEC 61511

• Densidad de canales de entrada: 8 entradas digitales aisladas

• Entrada de alimentación de bucle nominal: 24 VDC

• Corriente de entrada de funcionamiento: Aproximadamente 6 mA por canal

• Configuraciones de señal admitidas: Interruptores de contacto seco, sensores compatibles con NAMUR

• Consumo de energía interno del módulo: Aproximadamente 5 vatios

• Funciones de diagnóstico activas: Detección de ruptura de línea en tiempo real, monitoreo de cortocircuito de campo

• Redundancia de arquitectura de hardware: Soporta completamente configuraciones de emparejamiento de entrada redundante

• Estrategia de mantenimiento en vivo: La capacidad de intercambio en caliente permite el reemplazo durante el tiempo de ejecución activo

• Temperatura de funcionamiento permitida: -20 a +60 grados Celsius

• Requisitos de espacio en la ranura: Ranura de sub-rack compacta de 4 TE de ancho

• Peso neto del componente: 0.25 KG

• Masa total de envío bruto: 2.00 KG (paquete en bloque)

• País de fabricación: Alemania

• Perfil de estado del hardware: 100% nuevo y original en embalaje de fábrica

Ventajas de Ingeniería

El aislamiento galvánico completo del canal neutraliza la interferencia eléctrica

El F3221 aísla completamente sus 8 canales de entrada digital entre sí y del backplane de procesamiento lógico central. Esta separación estructural interna evita que los picos de alto voltaje, el ruido de conmutación inductiva industrial y los bucles de tierra de campo erráticos se filtren en las líneas de datos vecinas o degraden los registros de la CPU maestra. Este aislamiento garantiza una precisión de señal absoluta en largas tiradas de cable de campo, evitando que el ruido electromagnético fuerte introduzca acciones de disparo falsas en la lógica de seguridad activa.

Los diagnósticos completos del bucle evitan fallas de línea ocultas

El módulo incorpora un motor de diagnóstico activo que evalúa continuamente el estado eléctrico de cada circuito de campo conectado. Al medir las variaciones de corriente de referencia, la tarjeta identifica un cable roto (ruptura de línea) o un aislamiento de conductor aplastado (cortocircuito de campo) de inmediato. Este escaneo continuo de línea aísla fallas de campo específicas en el bloque de terminales antes de que puedan enmascarar un comando de disparo de seguridad real, pasando bits de falla instantáneos directamente a la unidad de procesamiento maestra.

El mecanismo de intercambio en caliente minimiza el tiempo medio de reparación (MTTR)

El módulo utiliza un diseño estructural de conexión en vivo que permite a los técnicos de mantenimiento de campo deslizar una tarjeta comprometida y hacer clic en una nueva unidad de reemplazo sin aislar el rack principal ni cortar la energía a los bucles de seguridad paralelos. Los pines chapados en oro escalonados especializados conectan las líneas de tierra y comunicación primero para estabilizar el bus lógico interno antes de conectar los rieles primarios de 24 VDC. Esta sincronización de protección protege los nodos vecinos de las caídas de energía y reduce el tiempo medio de reparación (MTTR) a minutos.

Preguntas Frecuentes

• ¿Qué requisitos especiales deben cumplir los sensores de campo para utilizar las funciones de diagnóstico del F3221? Para aprovechar al máximo las capacidades avanzadas de diagnóstico de ruptura de línea y cortocircuito, sus interruptores de campo o sensores de proximidad deben cumplir con los requisitos de variación de corriente NAMUR. El F3221 se basa en estos pasos de corriente precisos y estandarizados (como diferenciar entre un estado abierto de 1 mA y un estado cerrado de 2.1 mA) para verificar que el cable de campo permanezca mecánicamente intacto y receptivo.

• ¿Puede este módulo funcionar como un bloque de entrada genérico e independiente para PLCs de terceros? No. Los ingenieros de HIMA diseñaron las estructuras de bits de diagnóstico internas, las configuraciones de pines y las interfaces del backplane exclusivamente para los entornos de sistemas de seguridad propietarios HIMax y HIQuad X. Los PLCs comerciales estándar no pueden analizar el bus de comunicación seguro ni acomodar los parámetros de alineación física del módulo.

• ¿Cómo responde el sistema si la temperatura ambiente del gabinete excede el límite de 60 grados Celsius? Ejecutar el módulo por encima del umbral de temperatura máxima preestablecido acelera el envejecimiento de los componentes y puede degradar los límites de precisión de cálculo internos. Si los sensores térmicos internos detectan un estado de sobretemperatura, la tarjeta registra una condición de falla de diagnóstico.
