Módulo de control de reparto de carga en paralelo Woodward 8290-048

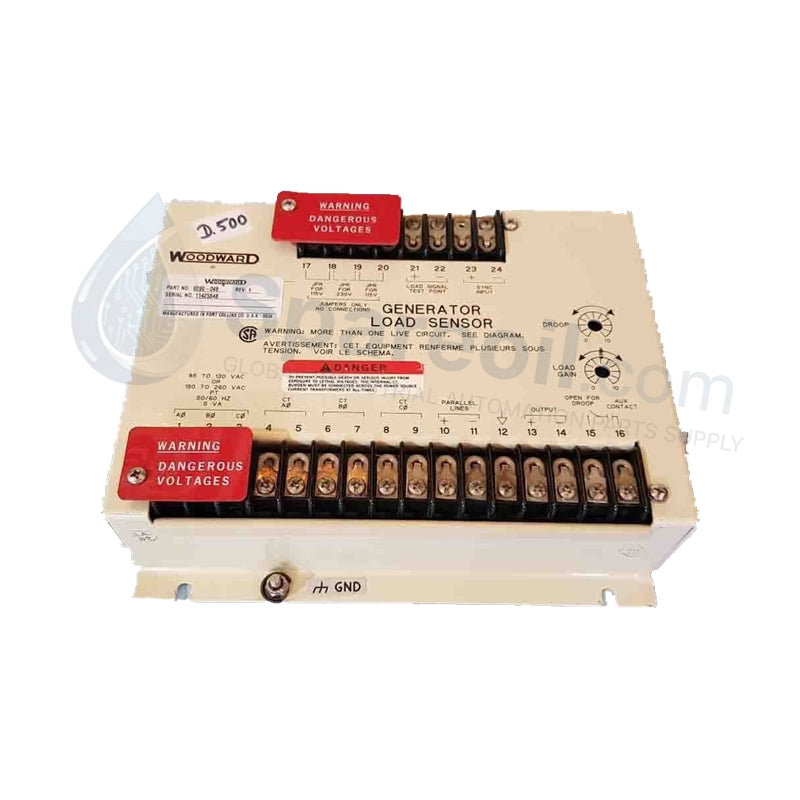

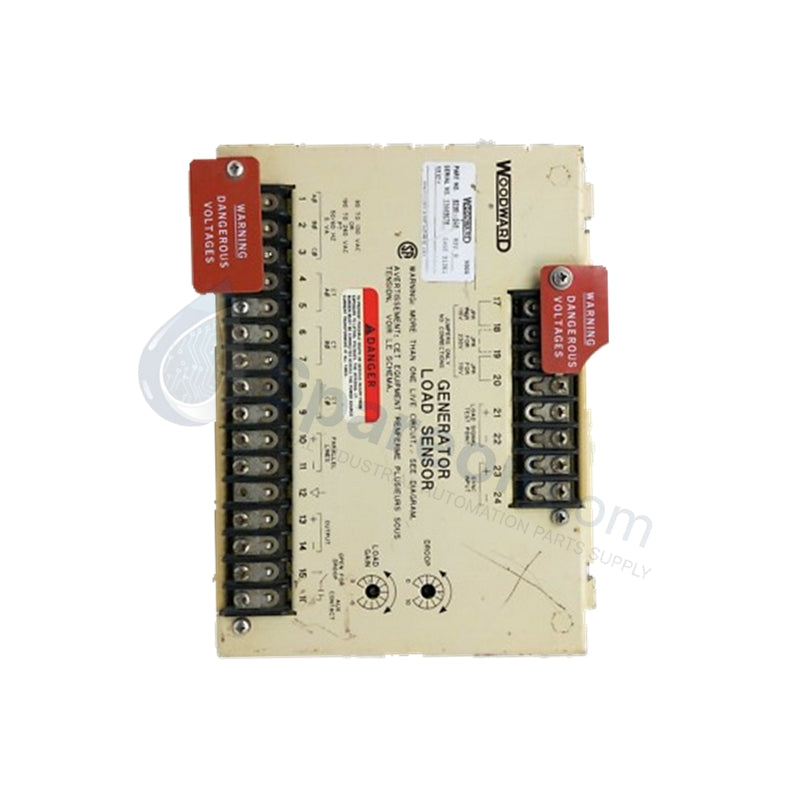

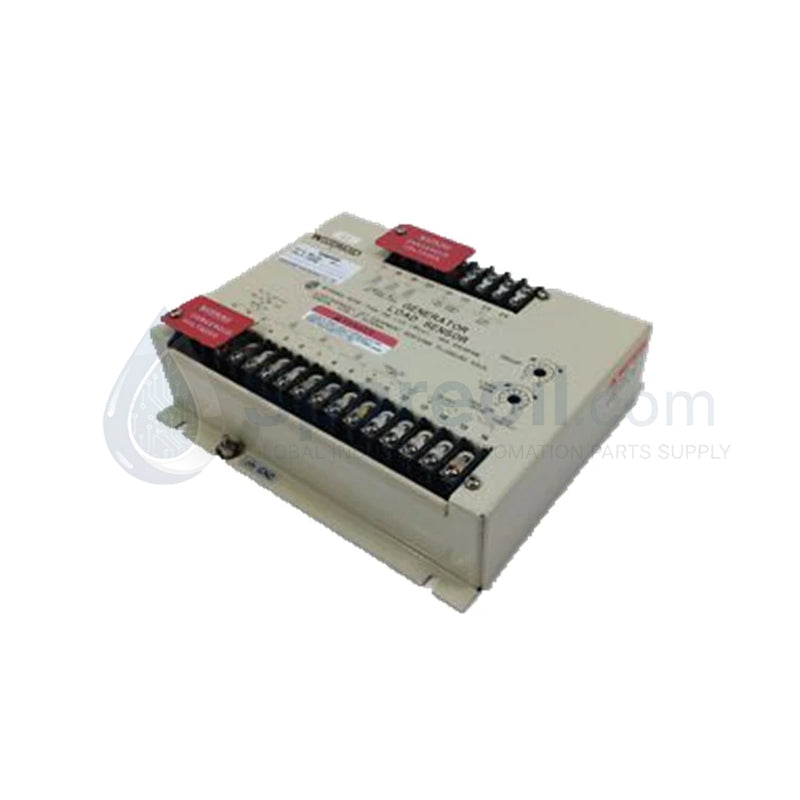

El Woodward 8290-048, también catalogado como el Módulo de control y sensor de carga del generador 8290-048, funciona como el principal control de reparto de carga en paralelo 8290-048 utilizado para ejecutar la sincronización automática y el reparto proporcional de la carga en plataformas de motores-generadores en paralelo.

Especificaciones de hardware

Propiedades de accionamientos industriales, reguladores y control de velocidad

El controlador monitoriza los vectores físicos de tensión y corriente de línea del generador para rastrear la distribución de kilovatios (kW) activos en tiempo real. Las salidas calculadas interactúan directamente con el regulador primario del motor, generando una señal de polarización de CC proporcional que modula los límites del tiempo de respuesta de retroalimentación del bucle del actuador durante las transiciones repentinas de la red. Los potenciómetros multivuelta incorporados gestionan el ajuste preciso in situ de los vectores de caída y ganancia de carga, lo que permite una coincidencia exacta de la respuesta del sistema para contrarrestar las variaciones graves de velocidad. Las redes eléctricas internas optimizan la supresión de la distorsión armónica en las entradas de medición de tensión, protegiendo los algoritmos de seguimiento del control de la interferencia de excitación de frecuencia variable dentro del panel del grupo electrógeno.

Preguntas frecuentes

P: ¿Cómo evita el 8290-048 las fallas de potencia inversa en redes paralelas de varios motores?

R: El módulo monitoriza continuamente la fase y la magnitud de la línea del transformador de corriente de 5 A entrante con respecto a la tensión del terminal del generador. Si una unidad deja de producir kW activos y comienza a motorizar, la lógica de detección de carga interna calcula la caída de polarización negativa inmediatamente, permitiendo que el firmware del regulador accione los contactos de seguridad antes de que se produzcan daños estructurales por potencia inversa.

P: ¿Qué entradas físicas se requieren para configurar el circuito de polarización de velocidad para el funcionamiento de doble voltaje?

R: El hardware admite enlaces de puente o terminales separados y seleccionables en el chasis para bases operacionales de 115 V CA o 230 V CA. Los cables de campo se conectan a puntos terminales distintos, coincidiendo con los límites de entrada de 95-130 V CA o 190-260 V CA sin necesidad de transformadores reductores externos.

P: ¿Se pueden modificar los ajustes de caída y ganancia de carga mientras el grupo electrógeno está en línea?

R: Sí, los potenciómetros multivuelta del panel frontal permiten la modificación en tiempo real de la pendiente de caída y los parámetros de ganancia. Esto permite al equipo de ingeniería calibrar la estabilidad del sistema en condiciones de funcionamiento en vivo mientras observa las desviaciones de frecuencia activas.

Pautas de instalación en campo

• Enrutamiento de polaridad del transformador de corriente: Asegúrese de que los cables del transformador de corriente (TC) secundario estándar de 5 A estén orientados con una alineación de fase física absoluta en relación con las líneas de detección de tensión del generador. La polaridad inversa del TC causará cálculos incorrectos de kW internos y provocará fallas instantáneas de desequilibrio de carga durante la sincronización.
• Blindaje de las líneas de salida de polarización del regulador: Dirija las señales de salida de polarización de velocidad de CC proporcional utilizando cables blindados de par trenzado independientes. Conecte el cable de drenaje del blindaje únicamente al bloque de tierra del chasis del regulador para evitar que la interferencia electromagnética distorsione el bucle de tensión de referencia.
• Orientación del aire convectivo del subpanel: Monte la carcasa metálica reforzada verticalmente en una estructura de panel rígida, lejos de las rutas de escape de alta temperatura. Mantenga un espacio libre alrededor de los bordes del chasis para promover el flujo de aire natural y mantener los límites operativos ambientales por debajo de +70 °C.
