Descripción general del producto

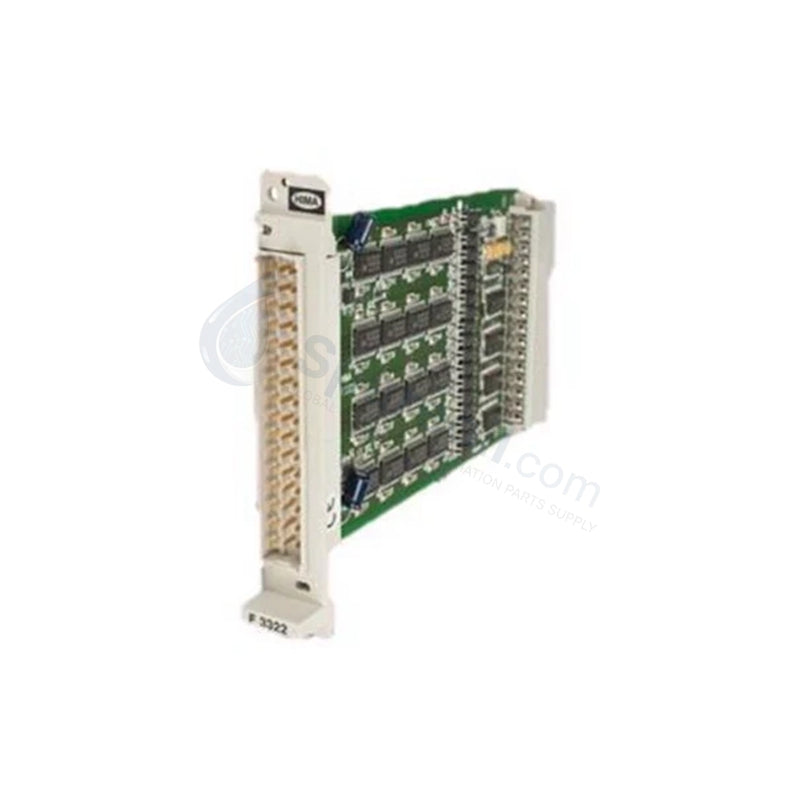

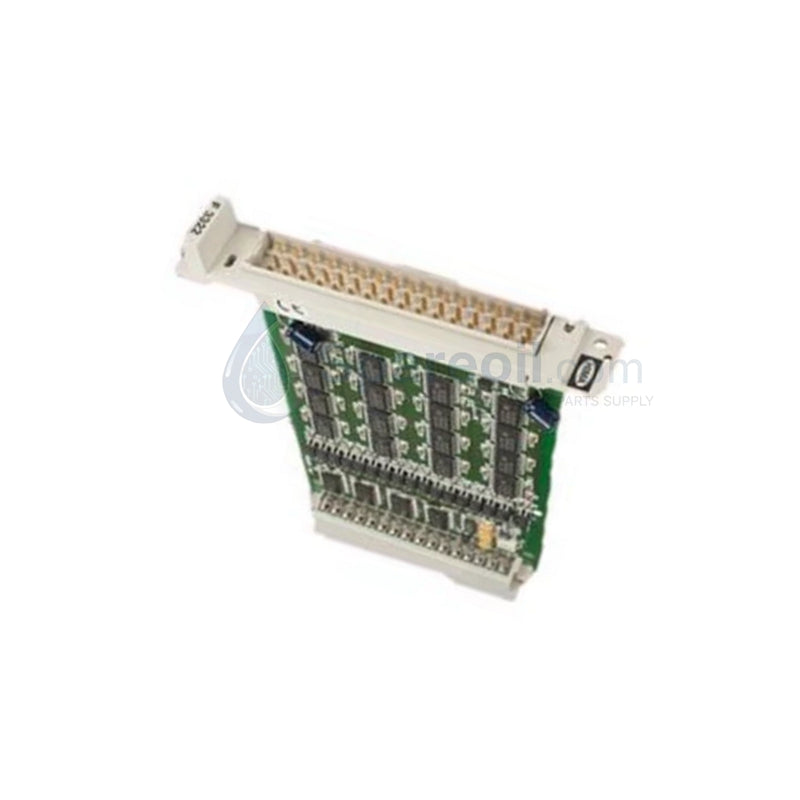

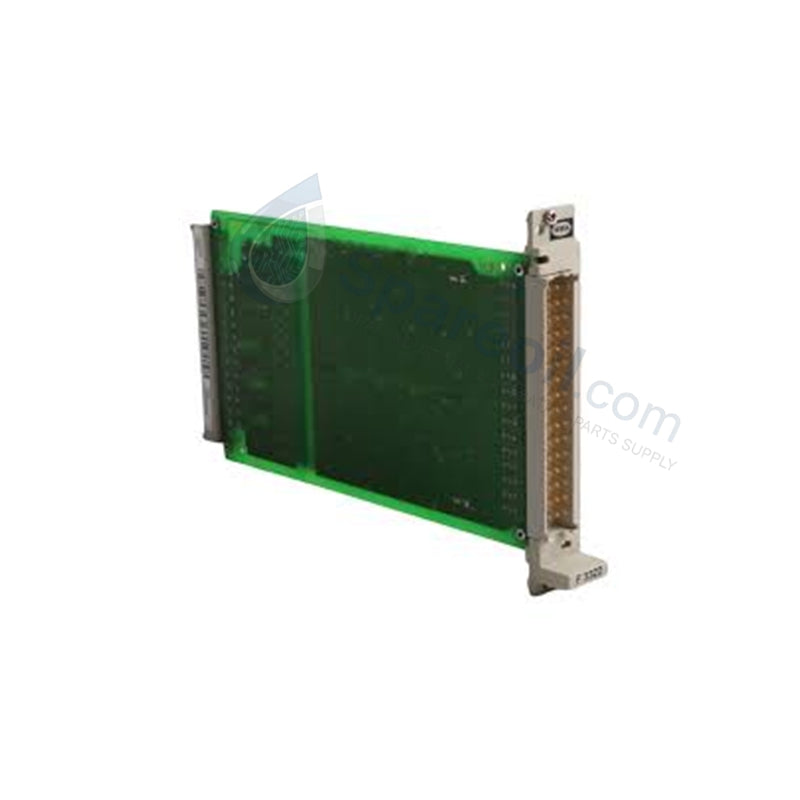

El HIMA F3322 funciona como un módulo de salida digital de alta integridad diseñado para su implementación en los sistemas instrumentados de seguridad (SIS) HIMA HIQuad X y HIMax. Este módulo proporciona control de conmutación a prueba de fallas para elementos de control final críticos a nivel de campo, incluyendo válvulas solenoides, relés intermedios y alarmas de emergencia. Al monitorear los parámetros de carga y ejecutar pruebas de línea en tiempo real, el módulo garantiza una actuación predecible y verificada durante escenarios de apagado de emergencia (ESD) de alta demanda y mitigaciones de procesos peligrosos.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F3322

• Código de pedido: 984332202

• Designación del producto: Módulo de salida de seguridad digital/binario

• Certificación de cumplimiento de seguridad: IEC 61508 SIL3, IEC 61511

• Opciones de configuración de canales: 4 canales independientes a prueba de fallas / soporte de diseño binario de 16 canales

• Salida de suministro nominal: 24 VCC

• Corriente de salida nominal: Hasta 2.0 amperios por canal (perfiles de carga resistiva)

• Potencia continua: 12 vatios de capacidad total

• Consumo total de energía del módulo: Aproximadamente 5 vatios internos

• Compatibilidad de carga: Admite configuraciones de actuadores inductivos y resistivos

• Alcance de diagnóstico: Detección de cortocircuitos en tiempo real, monitoreo de rotura de línea, supervisión de carga

• Compatibilidad con redundancia del sistema: Se integra con arquitecturas de votación de bus redundantes

• Acción de mantenimiento: La capacidad de conexión en caliente permite el reemplazo del módulo durante el funcionamiento en vivo

• Perfil de gabinete de temperatura de funcionamiento: -20 a +60 grados Celsius

• Requisito de asignación de espacio: Ancho de ranura de chasis compacto de 4 TE

• Masa neta de la unidad: 0.25 KG

• Masa bruta del paquete enviado: Hasta 3.00 KG

• Estado de condición del equipo: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

Supervisión integral de carga en vivo y aislamiento de fallas

El F3322 incorpora una capa de diagnóstico avanzada que monitorea continuamente la integridad de las bobinas de campo y el cableado conectados. Incluso mientras los canales de salida permanecen en estado inactivo, la circuitería interna inyecta pequeños pulsos de prueba no disruptivos para verificar la continuidad de la línea e identificar inmediatamente cortocircuitos de campo o rutas de cobre abiertas. Este escaneo continuo de la línea aísla fallas de campo específicas en el bloque de terminales antes de que puedan enmascarar un comando de disparo de seguridad, pasando bits de falla instantáneos directamente a la unidad de procesamiento maestra.

Protección contra retroceso inductivo sin componentes externos

Las etapas del controlador de salida integran circuitos de supresión de alta capacidad diseñados para gestionar la realimentación de energía inductiva severa. Al desenergizar válvulas solenoides industriales de alta resistencia o contactores de emergencia masivos, las vías internas recortan y disipan de forma segura los picos inductivos de alto voltaje resultantes. Esta ingeniería integrada elimina la necesidad de instalar diodos de rueda libre externos o supresores de sobretensiones dentro del gabinete de interconexión, lo que reduce el tiempo total de ensamblaje, disminuye los posibles errores de cableado y reduce la cantidad de componentes del panel de control.

El reemplazo en caliente sin interrupciones minimiza el MTTR

La arquitectura mecánica y eléctrica permite a los técnicos de campo extraer y reemplazar un módulo comprometido en un bastidor de seguridad en vivo sin apagar el controlador maestro ni cortar la energía a los bucles de seguridad paralelos. Los pines de oro escalonados establecen contacto con la tierra y el bus lógico interno antes de activar los rieles de carga principales de 24 VCC, protegiendo el sistema de transitorios de energía. Este diseño de intercambio en caliente en vivo comprime el Tiempo Medio de Reparación (MTTR) a minutos y mantiene los bucles de planta activos armados y receptivos durante las ventanas de mantenimiento.

Preguntas frecuentes

• ¿Cómo maneja el módulo las diferentes clasificaciones de canales enumeradas entre las especificaciones de 4 y 16 canales? El firmware interno permite diferentes mapas operativos según las necesidades de integración del sistema. En los modos de seguridad intrínseca de alta corriente pura, el hardware optimiza la agrupación para 4 canales de servicio pesado que entregan hasta 2 amperios por canal. Para configuraciones densas de indicadores binarios o control de baja potencia, el sistema asigna el módulo a 16 puntos de señal discretos dentro de la limitación de potencia total de 12 vatios.

• ¿Puede el F3322 manejar aplicaciones de pulsos de alta velocidad como alarmas estroboscópicas de forma segura? Sí. La arquitectura de salida de estado sólido maneja tareas de conmutación repetitivas y de alta frecuencia fácilmente sin experimentar la degradación o soldadura de contactos físicos que arruinan los relés electromecánicos. Debe asegurarse de que la corriente de irrupción máxima combinada durante el disparo estroboscópico se mantenga dentro de los parámetros de amperaje continuo por canal.

• ¿El ciclo de pulso de prueba de diagnóstico causa un castañeteo no deseado en válvulas solenoides de alta sensibilidad? No. Los ingenieros de HIMA optimizaron la duración de los pulsos de prueba de monitoreo de línea de diagnóstico para que se mantuvieran muy por debajo del umbral de respuesta mecánica de los actuadores industriales típicos. La armadura de la válvula no puede reaccionar a la ventana de prueba microscópica, lo que garantiza que el módulo verifique la salud de la línea sin causar fluctuaciones físicas del proceso o castañeteo de la válvula.
