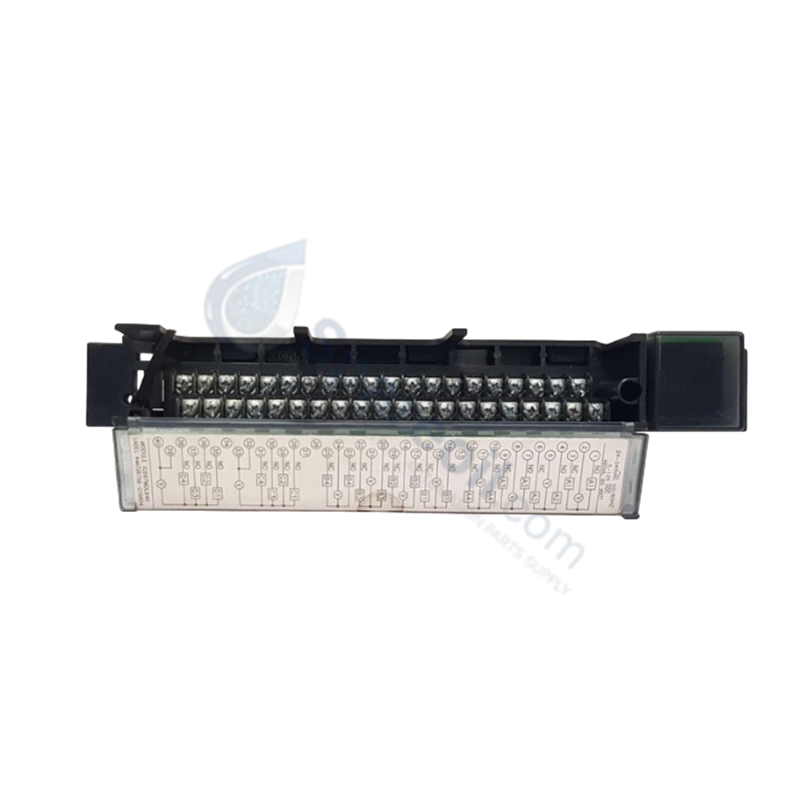

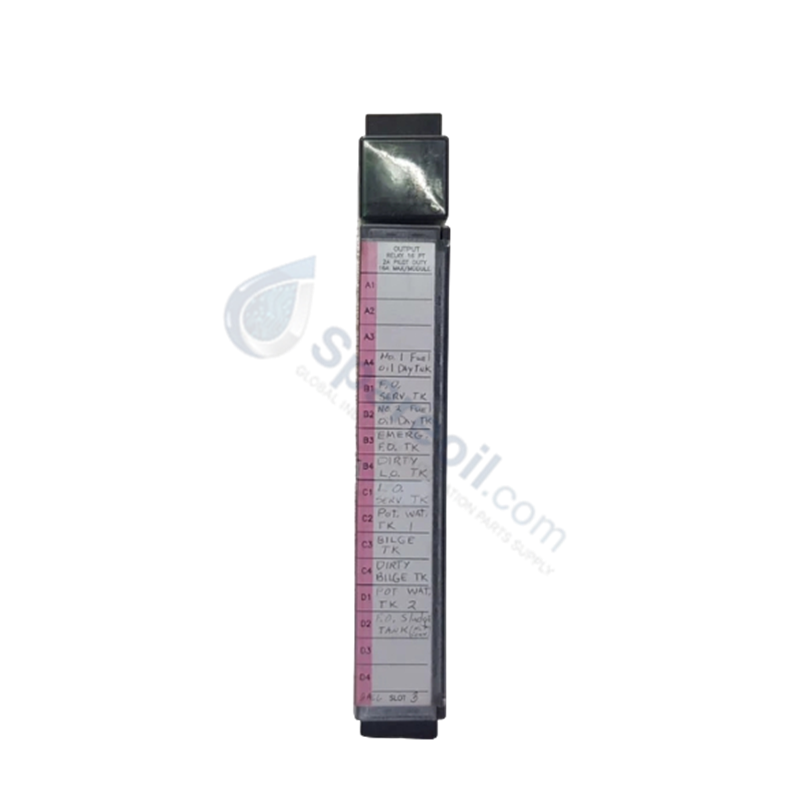

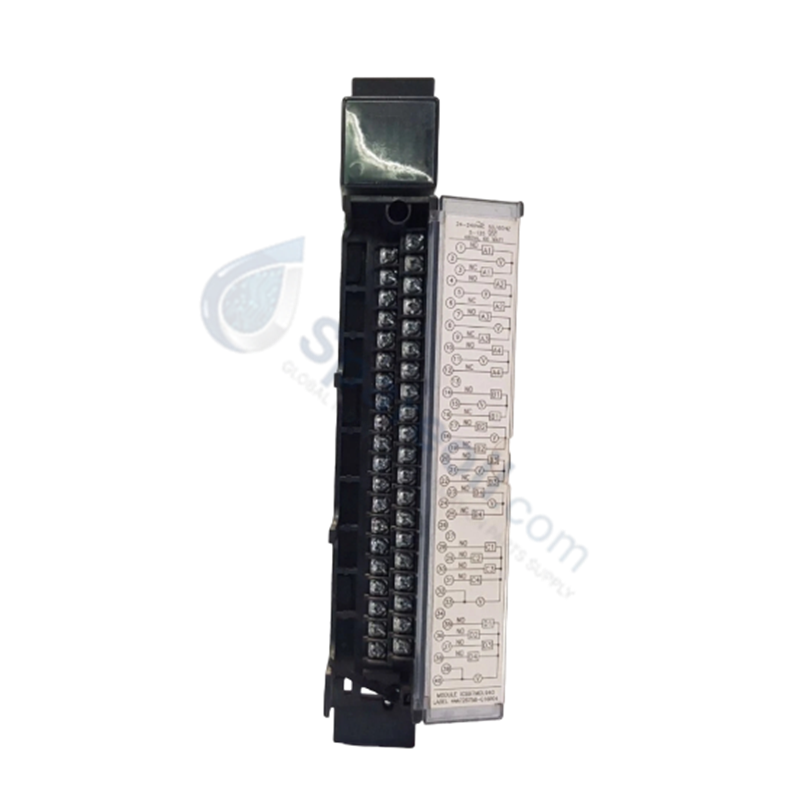

El GE Fanuc IC697MDL940 sirve como el módulo de salida de relé principal IC697MDL940 utilizado para ejecutar operaciones de conmutación de energía discretas en las plataformas de la Serie 90-70. Configurada para el enrutamiento de señales de control y la conmutación de energía a bucles de actuadores externos, la unidad establece un aislamiento físico directo entre la lógica interna y los circuitos del lado del campo. El dispositivo cuenta con una matriz de 16 canales dividida en ocho canales Form C aislados individualmente y ocho canales Form A segmentados en dos grupos de cuatro salidas.

Especificaciones de hardware

Parámetro Especificación
Modelo IC697MDL940
Marca GE Fanuc Emerson
Origen USA
Línea de producto Serie 90-70
Tipo Módulo de salida de relé
Número de canales 16 (8 Form C aislados individualmente, 8 Form A en 2 grupos de 4)
Tensión de funcionamiento 120/240 VAC (47-63 Hz) o 5/24/125 VDC
Corriente de carga máxima 16 A por módulo, 4 A por grupo, 2.0 A por punto (dependiendo del voltaje)
Corriente de carga mínima 10 mA
Corriente de fuga máxima 1 mA a 120 VAC
Tiempo de respuesta máximo 10 ms (transición de encendido/apagado)
Frecuencia de conmutación 20 ciclos por minuto máximo (carga inductiva)
Tensión de aislamiento 1500 V
Consumo de energía 480 VA (cargas de CA), 60 W (cargas de CC), consumo de corriente lógica de 750 mA
Composición del contacto Aleación de plata, bobina fija, armadura móvil
Resistencia de contacto 0.2 ohmios máximo
Protección incorporada Fusible de 3 A por canal, circuito amortiguador (47 ohmios + 0.015 ufd)
Temperatura de funcionamiento 0 a 60 grados C
Peso 2.00 lbs (0.91 kg)
Dimensiones Ancho VME de una ranura

Velocidad y control de comunicación del bus de la placa base

Al operar dentro de la arquitectura estándar VME de la Serie 90-70, la velocidad de ejecución del módulo depende directamente de la velocidad de comunicación del bus de la placa base y de las interrupciones físicas de la placa base. Los datos de transición de estado escritos desde la CPU a los registros de salida discretos se registran instantáneamente en la interfaz física. Para redes deterministas como Profinet o EtherNet/IP que funcionan a través de adaptadores de rack locales o remotos, la latencia de respuesta se rige por los tiempos de escaneo de la CPU. Los límites de conmutación inductiva están limitados físicamente a 20 ciclos por minuto para minimizar el desgaste de los contactos y la generación de calor, mientras que las redes de amortiguación RC internas (resistencia de 47 ohmios combinada con un condensador de 0.015 ufd) suprimen los picos transitorios de alta tensión.

Preguntas frecuentes

P: ¿Se pueden utilizar las salidas Form C y Form A en el IC697MDL940 para conmutar diferentes fases de voltaje?

R: Sí. Los ocho canales de salida Form C están aislados individualmente, lo que les permite conmutar diferentes voltajes o fases. Los canales Form A se dividen en dos grupos comunes de cuatro y deben compartir un voltaje de línea común dentro de sus respectivos grupos.

P: ¿Qué medidas se deben tomar si un solo canal de salida en el módulo no se cierra?

R: El IC697MDL940 contiene fusibles internos no reparables de 3 A para protección de canales individuales junto con contactos de armadura móvil. Si ocurre un cortocircuito y el fusible se quema, o si los contactos de aleación de plata alcanzan su límite de operaciones eléctricas, el módulo físico debe ser reparado o reemplazado.

Pautas de instalación en campo

  • Alineación de terminales: Asegúrese de que el bloque conector de cableado de campo esté correctamente alineado con los rieles guía del módulo de una sola ranura antes de asentar completamente el conjunto de terminales.
  • Supresión de carga inductiva: Para cargas inductivas pesadas que operan cerca de la clasificación máxima de 2.0 A, se recomiendan diodos de retorno externos (para circuitos de CC) o varistores (para circuitos de CA) para complementar los circuitos de amortiguación internos.
  • Enrutamiento de conductores: Enrute las líneas de carga de CA de alta tensión por separado de los cables lógicos de CC de baja tensión dentro del conducto de cables para evitar el acoplamiento inductivo de alta frecuencia.
  • Terminación de blindaje: Asegúrese de que todos los blindajes de los cables de señal estén conectados a tierra solo en un extremo, típicamente en el bus de tierra del gabinete de entrada del sistema, para evitar corrientes de bucle de tierra.
