Hoja de datos y manual técnico de la tarjeta de control IS210BPPCH1AEC GE

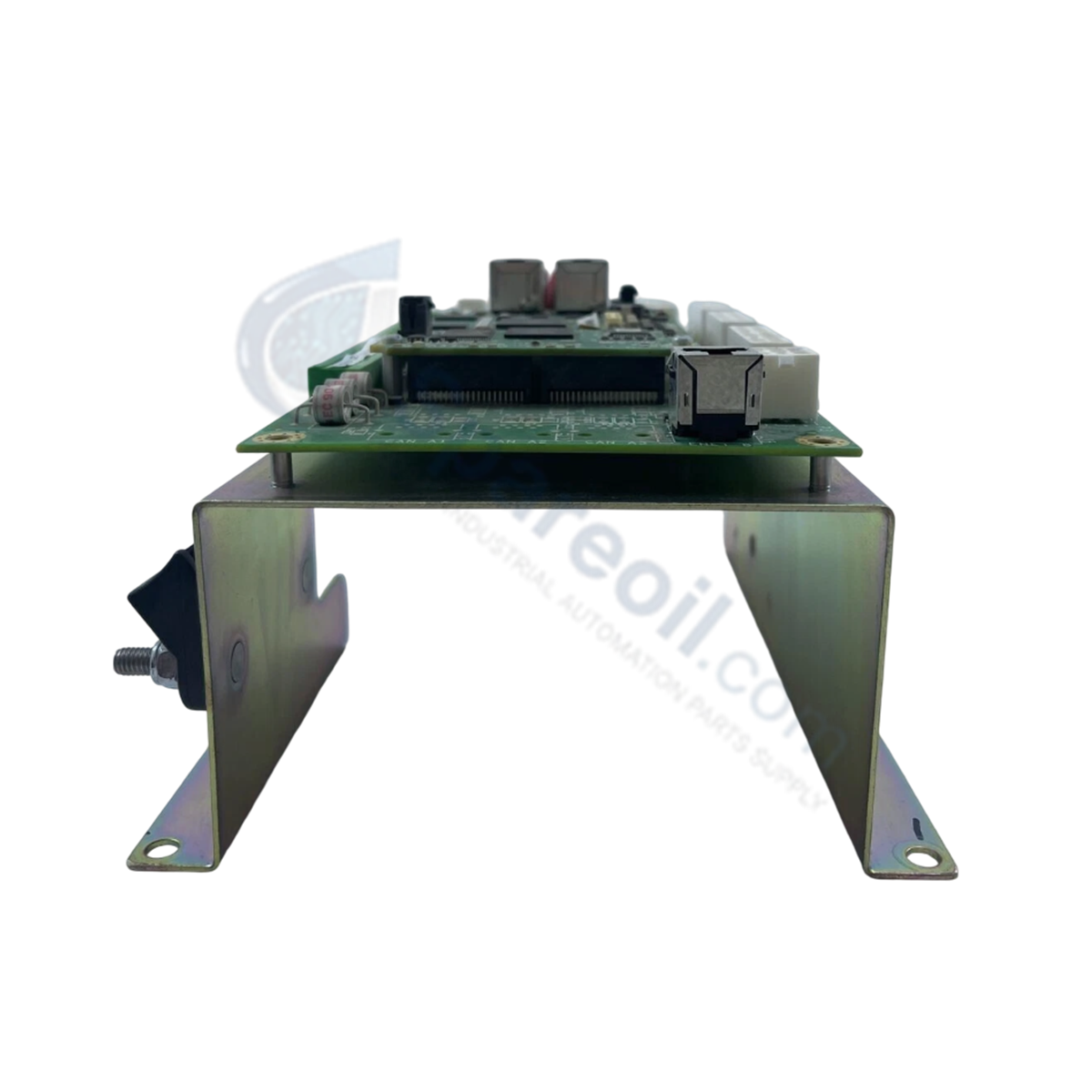

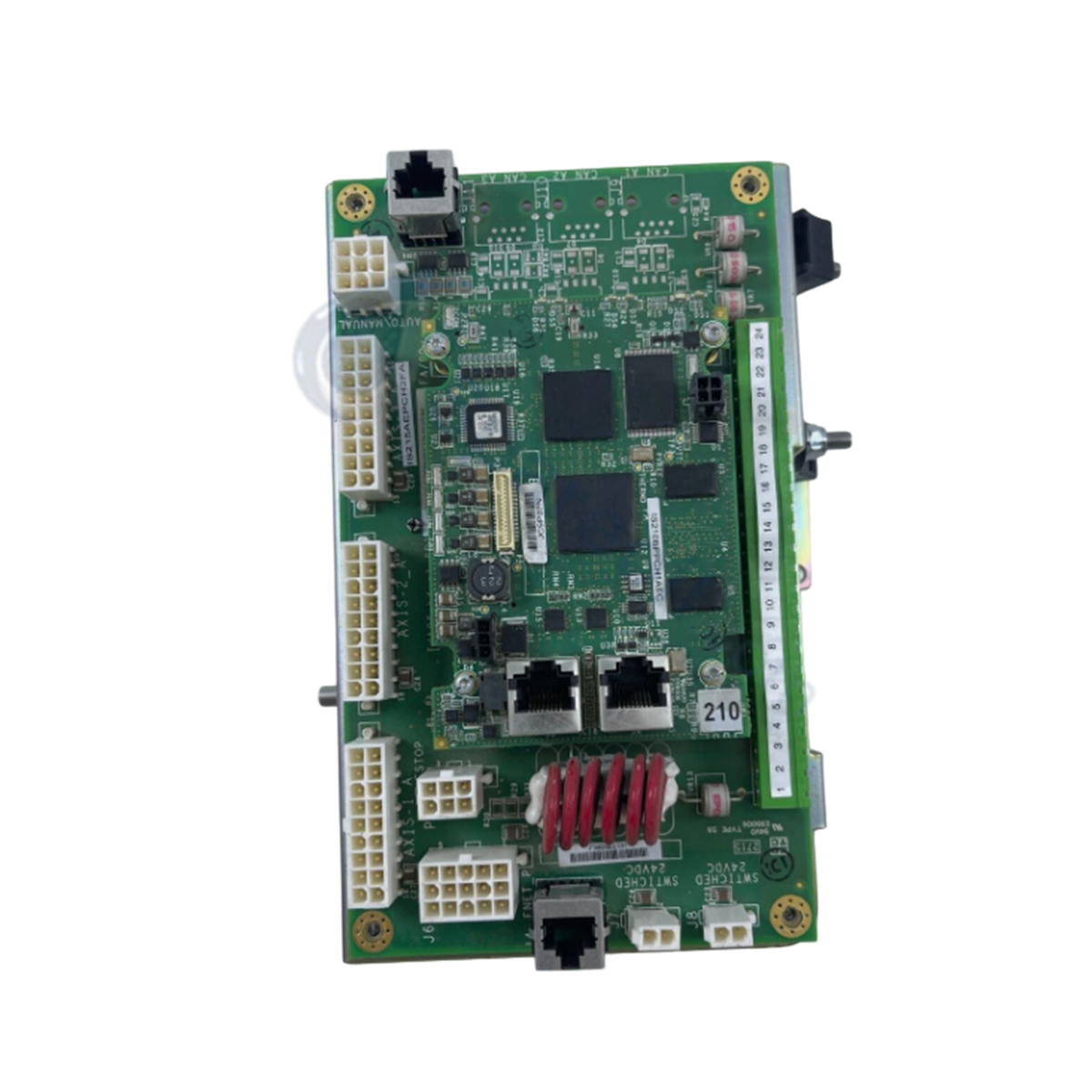

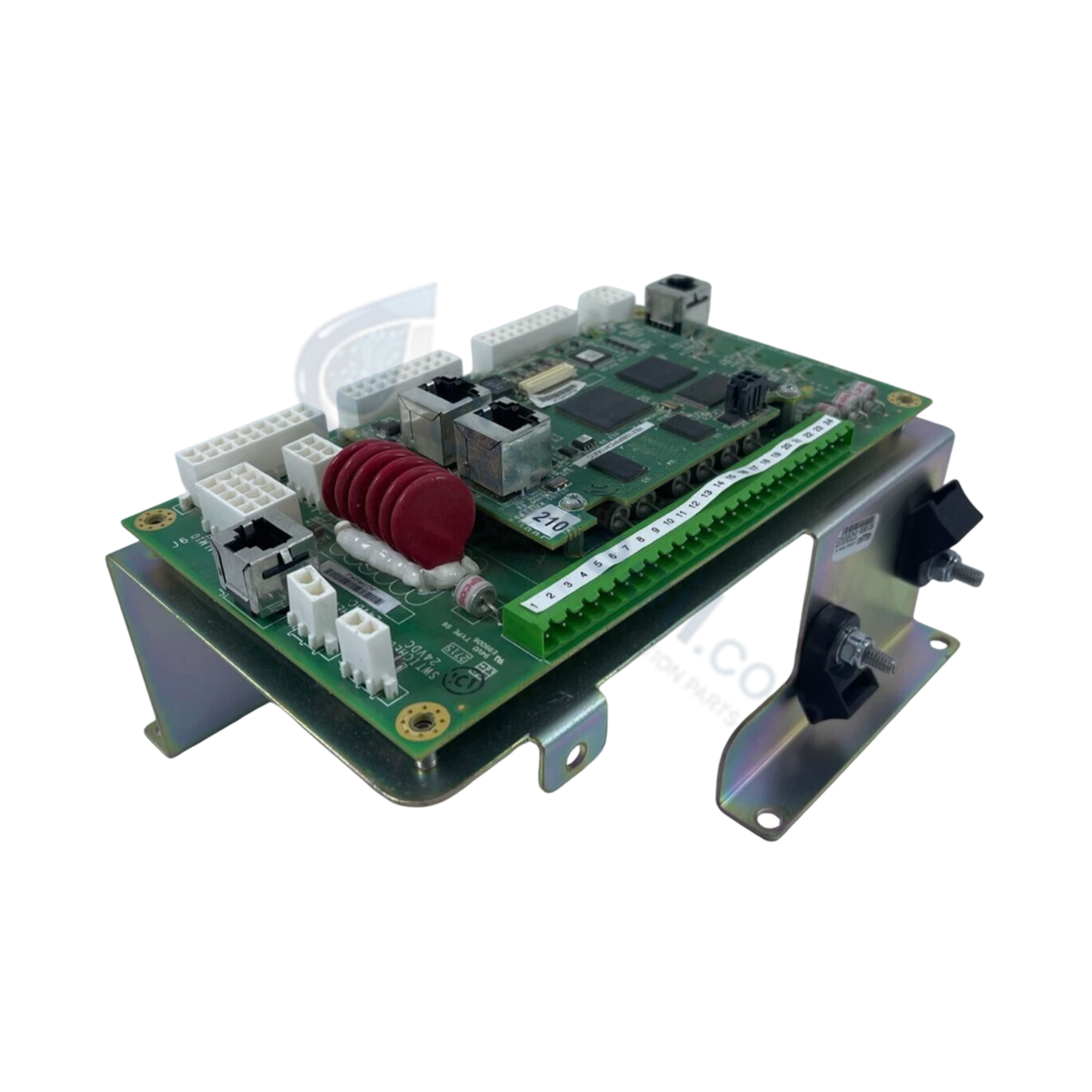

Tarjeta de circuito GE IS210BPPCH1AEC

Disponibilidad: 10 Quedan en stock

Configurada para procesamiento de señales digitales/analógicas y enrutamiento de datos multiprotocolo en entornos de control de GE, la tarjeta de...

Código: IS210BPPCH1AEC

Manufacturer: GE Fanuc
Product No.: IS210BPPCH1AEC
Product Type: Tarjetas de circuito
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurada para procesamiento de señales digitales/analógicas y enrutamiento de datos multiprotocolo en entornos de control de GE, la tarjeta de circuito GE IS210BPPCH1AEC (IS210BPPC) proporciona ejecución física/eléctrica directa. Maneja 16 entradas digitales, 8 salidas digitales, 4 entradas analógicas y 2 salidas analógicas alimentadas por una entrada de 24 VCC. El procesamiento integrado a 80 MHz coordina el flujo de datos a través de las interfaces de comunicación Ethernet y RS-485.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IS210BPPCH1AEC
Marca	General Electric (GE)
Peso	0.5 lbs (0.23 kg)
Dimensiones	5.5 in x 3.2 in x 0.8 in (140 mm x 81 mm x 20 mm)
Temperatura de funcionamiento	-20 a 60 grados C (-4 a 140 grados F)
Consumo de energía	5 W
Fuente de alimentación	24 VCC
Humedad	5% a 95% HR, sin condensación
Entradas digitales	16 puntos
Salidas digitales	8 puntos
Entradas analógicas	4 canales, 0-10 V
Salidas analógicas	2 canales, 0-10 V
Interfaces de comunicación	Ethernet, RS-485
Velocidad del procesador	80 MHz
Memoria integrada	32 MB RAM, 64 MB Flash

Compatibilidad de flash de firmware y escalado de densidad de E/S

El IS210BPPCH1AEC escala la densidad de E/S dentro de gabinetes de control compactos al combinar 24 puntos discretos y 6 canales analógicos en una única tarjeta de circuito. La memoria Flash integrada de 64 MB admite almacenamiento de arranque no volátil y compatibilidad de flash de firmware, lo que permite actualizaciones remotas del programa sin reemplazo físico del chip EPROM. Un procesador de 80 MHz gestiona ciclos de muestreo deterministas en los puntos de E/S físicos mientras atiende tareas de comunicación Ethernet y RS-485 en segundo plano.

Preguntas frecuentes

P: ¿Qué parámetros de fuente de alimentación se requieren para operar la tarjeta IS210BPPCH1AEC?

R: La tarjeta requiere una fuente de entrada nominal de 24 VCC y consume una carga de energía máxima de 5 W durante el funcionamiento completo del canal de E/S.

P: ¿Cómo se mantienen las configuraciones de funcionamiento durante el apagado del sistema?

R: La lógica de la aplicación, los parámetros del sistema y los registros flash se conservan en la memoria Flash no volátil de 64 MB, mientras que los datos de tiempo de ejecución volátiles residen en la RAM de 32 MB.

P: ¿Qué rangos de señal física son compatibles con los canales analógicos de la tarjeta?

R: Tanto los 4 canales de entrada analógica como los 2 canales de salida analógica funcionan utilizando señales de voltaje estándar de 0-10 V.

Pautas de instalación en campo

Aísle y desconecte la alimentación principal de 24 VCC antes de instalar o reparar la tarjeta.
Colóquese una pulsera de conexión a tierra para descarga electrostática (ESD) antes de manipular la tarjeta de circuito para proteger los componentes IC sensibles.
Monte la tarjeta de forma segura utilizando separadores alineados con los orificios de montaje físicos (envolvente total de 140 mm x 81 mm).
Conecte los cables de red RS-485 utilizando un cable de par trenzado blindado, terminando el drenaje del blindaje a tierra en un solo nodo.
Verifique la polaridad del cable para la alimentación de 24 VCC y las señales analógicas de 0-10 V antes de volver a aplicar la alimentación al sistema.
