Descripción general del producto

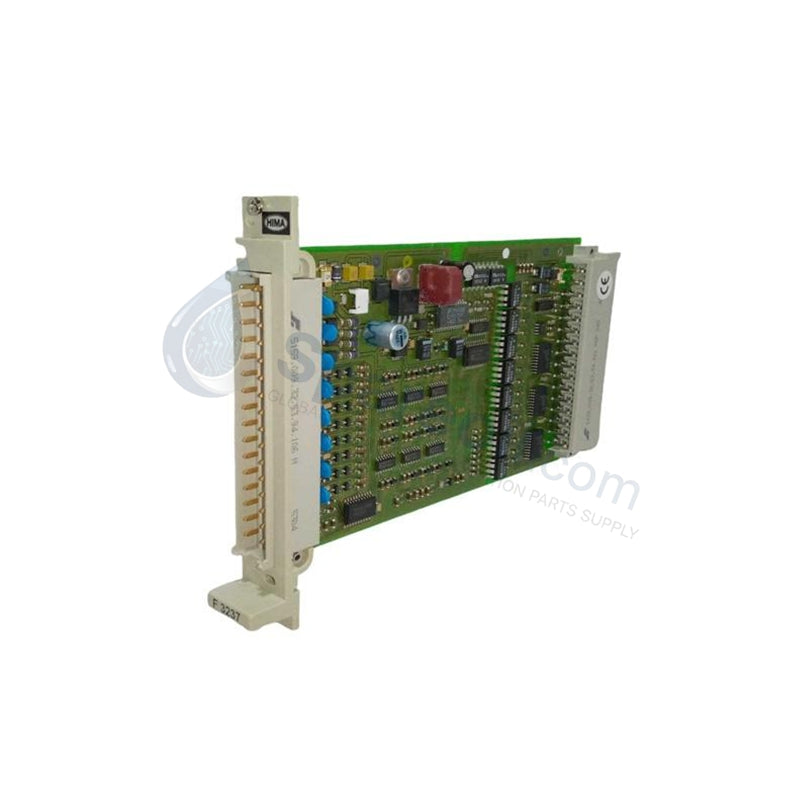

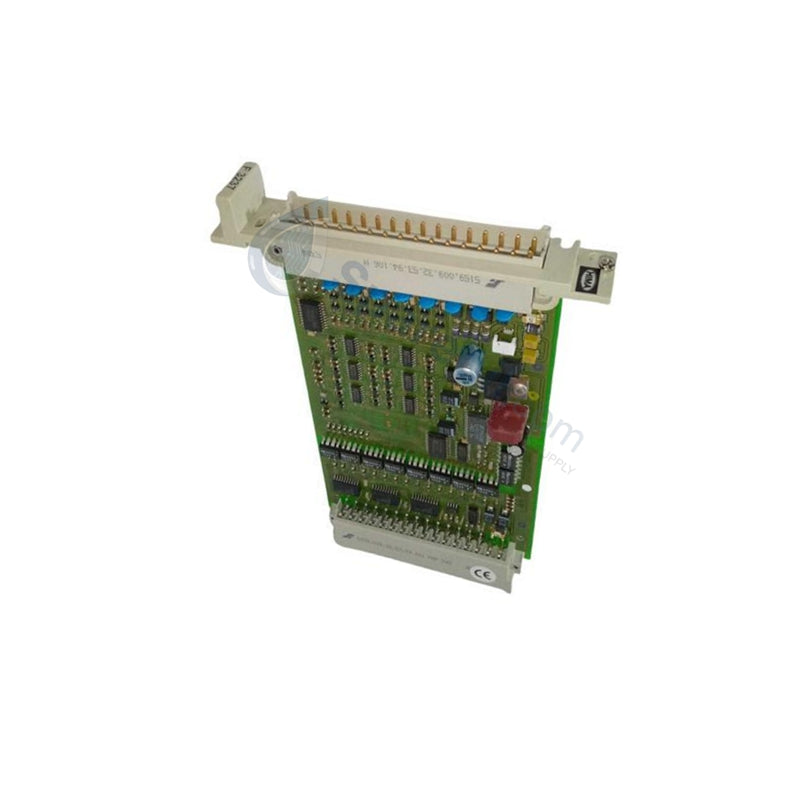

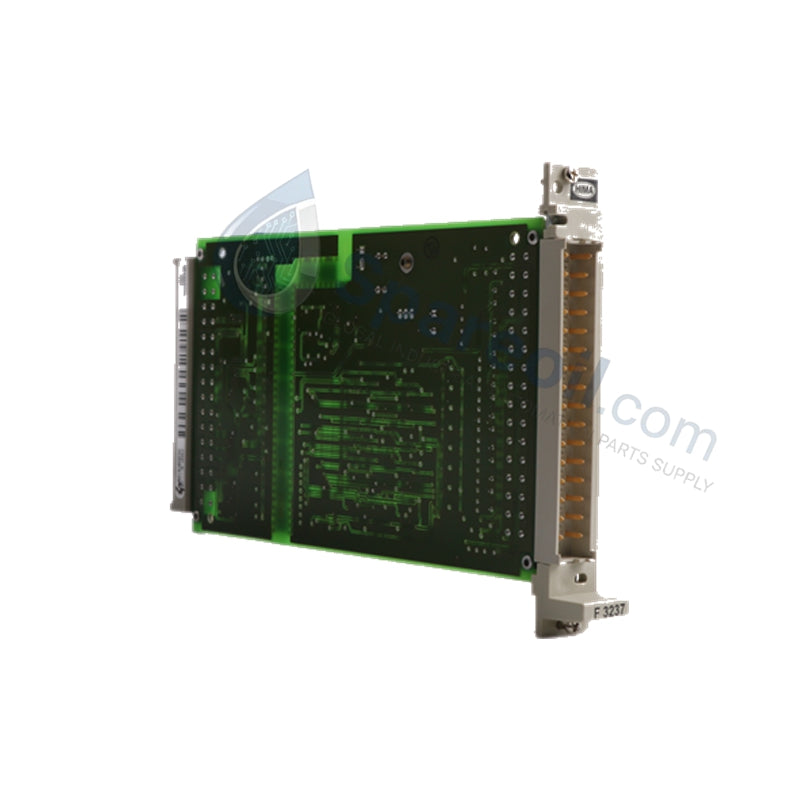

El HIMA F3237 funciona como un módulo de entrada digital de alta integridad y 8 canales diseñado para sistemas instrumentados de seguridad (SIS). Este módulo captura señales binarias discretas de dispositivos de campo, incluidos interruptores de proximidad, botones de parada de emergencia y sensores NAMUR, dentro de entornos industriales peligrosos. Al implementar la detección aislada por canal y los diagnósticos a nivel de hardware, el módulo interconecta los dispositivos de campo directamente con las arquitecturas de seguridad distribuidas HIMA HIMax y HIQuad X para gestionar el apagado de emergencia crítico y los bucles de procesamiento.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F3237

• Tipo de producto: Módulo de entrada digital de 8 canales

• Nivel de certificación de seguridad: IEC 61508 SIL3 / IEC 61511 Cumple

• Densidad del canal de entrada: 8 entradas aisladas galvánicamente

• Voltaje de entrada nominal: 24 VCC

• Corriente de entrada operativa típica: 6 mA por canal

• Configuraciones de señal compatibles: Interruptores de contacto seco, sensores de proximidad NAMUR

• Cobertura de diagnóstico incorporada: Detección de rotura de línea, monitoreo de cortocircuito de campo

• Mejoras de disponibilidad: Admite redes de cableado de E/S redundantes

• Mantenimiento del módulo: La capacidad de conexión en caliente permite el reemplazo en vivo del backplane

• Perfil de disipación de energía: Aproximadamente 5 vatios

• Banda operativa térmica: -20 a +60 grados Celsius

• Requisito de asignación de espacio: Ancho de ranura de backplane de 4 TE

• Dimensiones netas del componente: 2.0 cm x 19.0 cm x 12.8 cm

• Peso neto del hardware: 0.14 KG

• Peso total de envío del paquete: 2.00 KG

• Origen de fabricación: Alemania

• Estado de la condición: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

Monitoreo de línea de diagnóstico de alta fidelidad

El F3237 escanea continuamente los bucles de cableado de campo físicos para aislar fallas antes de que afecten las operaciones de la planta. Los diagnósticos integrados miden métricas de corriente precisas para identificar cortocircuitos en el lado del campo y rupturas de línea abiertas en tiempo real. Este sistema de detección automatizado detecta inmediatamente los contactos de interruptor oxidados o los cables de campo rotos, pasando bits de alarma estructurados al procesador central para evitar fallas ocultas en los bucles de seguridad.

Interconexión directa de sensores NAMUR

Los patrones de circuito de entrada se alinean directamente con las especificaciones operativas del sensor NAMUR, eliminando la necesidad de acondicionadores de señal intermedios o tarjetas de barrera separadas. El módulo suministra el umbral de voltaje exacto requerido para diferenciar entre estados de sensor abiertos/cerrados válidos y condiciones de cableado comprometidas. Esta arquitectura de acoplamiento directo optimiza el espacio del gabinete, elimina los puntos de falla de causa común y reduce los costos generales de adquisición de componentes.

Servicio de backplane de conexión en caliente

Los técnicos de control ejecutan los cambios de módulo en bastidores de seguridad en vivo sin interrumpir los bucles de procesamiento adyacentes ni apagar el controlador maestro. El blindaje mecánico y los pines de conexión a tierra escalonados en el chasis de 4 TE protegen la lógica interna de transitorios de bus de energía durante una inserción en vivo. Esta capacidad de reemplazo no intrusiva minimiza el tiempo medio de reparación (MTTR) y mantiene el tiempo de actividad completo del proceso durante el mantenimiento de instrumentación de rutina.

Preguntas frecuentes

• ¿Puede el módulo HIMA F3237 procesar entradas digitales activas estándar de 24 VCC junto con contactos secos? El diseño del circuito F3237 se centra principalmente en contactos secos y sensores de proximidad NAMUR de baja corriente. Para interconectar entradas de estado sólido activas de 24 VCC o señales de alto voltaje, debe verificar el cumplimiento con los límites de corriente del canal de 6 mA o utilizar barreras interponedoras externas para igualar los umbrales de entrada del módulo.

• ¿Cómo maneja el módulo el rebote de la señal de los interruptores de campo mecánicos? El motor de procesamiento de hardware interno filtra electrónicamente el ruido de la señal y el parloteo de contacto de alta frecuencia. Este filtrado interno evita que el rebote del interruptor mecánico desencadene transiciones de entrada falsas o cree disparos espurios en la capa de ejecución de la lógica de seguridad.

• ¿Qué medidas de protección ambiental requiere este módulo en instalaciones de campo al aire libre? El F3237 tiene una clasificación de marco abierto para montaje en gabinete y funciona de manera segura dentro de un rango térmico de -20 a +60 grados Celsius. Para plataformas de proceso al aire libre o áreas tropicales que experimentan alta humedad ambiental, debe instalar el chasis dentro de una carcasa con clasificación IP adecuadamente sellada y con clima controlado.
