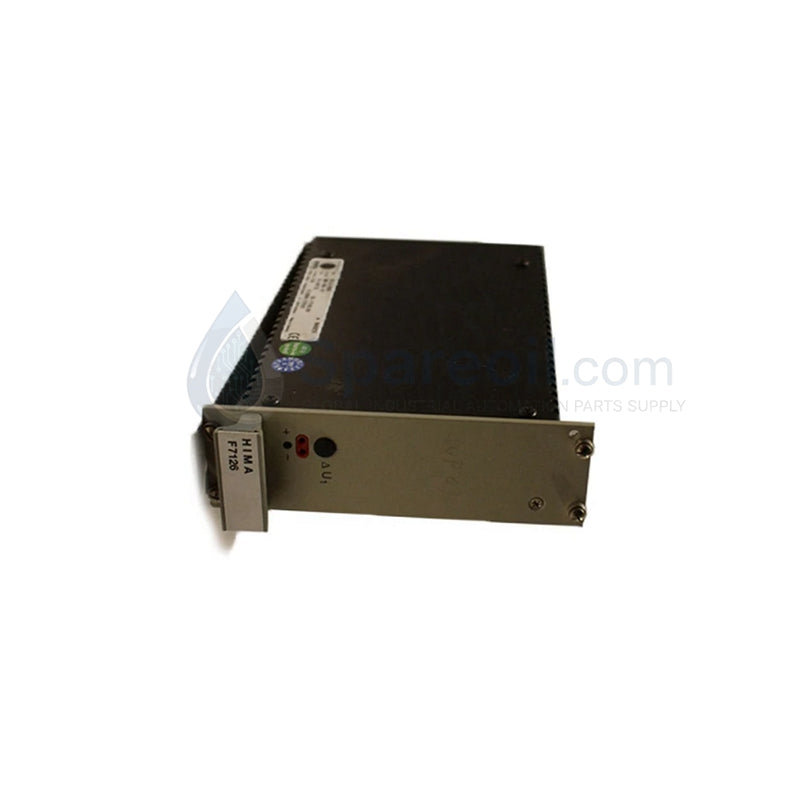

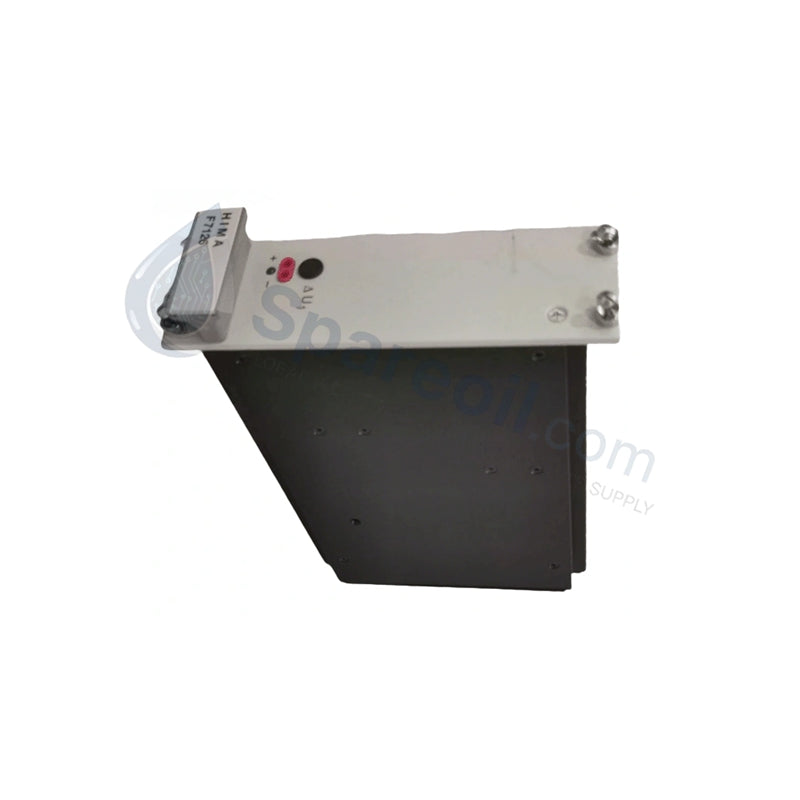

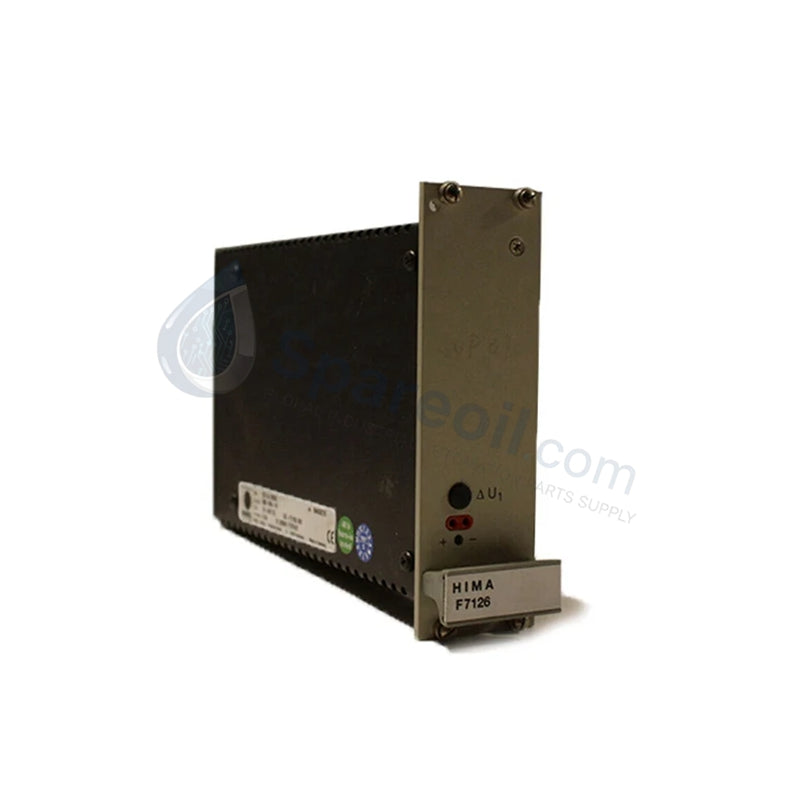

Descripción general del producto

El HIMA F7126 funciona como un módulo de controlador de seguridad y fuente de alimentación de alta capacidad y alta integridad, diseñado específicamente para los sistemas instrumentados de seguridad (SIS) HIMA HIMax. Este robusto componente acondiciona la energía de CC bruta entrante en voltajes estabilizados y regulados para alimentar unidades centrales de procesamiento (CPU) de seguridad críticas y módulos de entrada/salida (E/S) a través del backplane del sistema. Los ingenieros de planta integran este módulo dentro de los sistemas de apagado de emergencia (ESD), los sistemas de gestión de quemadores (BMS) y las redes de control de turbomaquinaria para asegurar la energía lógica continua y evitar disparos espurios peligrosos.

Especificaciones técnicas

• Fabricante: HIMA Paul Hildebrandt GmbH + Co KG

• Número de pieza: F7126

• Código de pedido: 990000111

• Categoría de producto: Módulo de fuente de alimentación/controlador de seguridad

• Nivel de integridad de seguridad: Conforme a IEC 61508 SIL3 / IEC 61511

• Rango de voltaje de entrada: Entrada de amplio rango de 18 a 35 VCC

• Salida regulada primaria: 24 VCC

• Entrega máxima de corriente primaria: 40 amperios

• Capacidad de potencia nominal total: 960 vatios

• Opción de salida secundaria: 5 VCC más o menos 0,5 V a 10 amperios

• Umbral de sobrecorriente secundaria: Aproximadamente 13 amperios

• Eficiencia de conversión de energía: Mayor o igual al 77 por ciento

• Nivel de protección de ingreso: Clasificación de gabinete sellado IP66

• Perfil de temperatura de funcionamiento: -40 a +70 grados Celsius

• Requisito de espacio: Ancho de ranura de chasis de backplane de 8 TE

• Dimensiones físicas aproximadas: 200 mm x 140 mm x 70 mm

• Masa neta de la unidad: 3,0 kg

• Condición del equipo: 100% nuevo y original en embalaje de fábrica

Ventajas de ingeniería

Redundancia de alta disponibilidad y verdadero intercambio en caliente en vivo

La arquitectura del módulo admite perfiles de instalación paralelos y redundantes a través del chasis HIMax. Si se desarrolla una falla interna de hardware o la alimentación de entrada principal falla, el módulo secundario emparejado absorbe la carga eléctrica completa del sistema instantáneamente sin causar caídas de voltaje en el bus lógico. Los circuitos de diagnóstico avanzados señalan la falla inmediatamente, lo que permite a los operadores ejecutar un reemplazo en caliente en vivo sin apagar los controladores de seguridad activos ni interrumpir los bucles de seguridad activos de la planta.

Ingreso ambiental industrial pesado y rendimiento térmico

A diferencia de las fuentes de alimentación de grado comercial estándar que requieren salas de racks limpias y con aire acondicionado, el F7126 cuenta con una carcasa de fundición con clasificación IP66. Esta robusta estructura física bloquea la humedad en el aire, los gases químicos corrosivos y las partículas finas típicas de las instalaciones de procesamiento de petróleo y gas. Además, la ingeniería de componentes especializada mantiene una salida de voltaje estable en un rango térmico ultra amplio de -40 a +70 grados Celsius, lo que elimina la necesidad de elementos calefactores externos o ventiladores de enfriamiento de gabinete activos en instalaciones remotas sin personal.

Distribución de carga inteligente y monitoreo en todo el sistema

La electrónica integrada a bordo incluye interfaces de comunicación Ethernet, serie y de bus seguro que transmiten diagnósticos en tiempo real directamente al procesador de seguridad principal. El módulo monitorea continuamente el estado del voltaje de entrada/salida, el consumo de corriente agregado y los perfiles de temperatura de los componentes internos. Este flujo de datos permite que el software de mantenimiento predictivo detecte condiciones de sobrecarga o deterioro del suministro aguas arriba antes de que ocurra un disparo real del sistema.

Preguntas frecuentes

• ¿Puedo usar el HIMA F7126 como una fuente de alimentación independiente para equipos de automatización de terceros? No. Los ingenieros de HIMA optimizaron el factor de forma mecánico, los contactos de conexión del backplane y los enlaces de comunicación de bus seguro específicamente para el sistema de rack HIMax. El módulo depende del backplane estructural para distribuir la energía de forma segura y no puede funcionar como una fuente de alimentación genérica independiente.

• ¿Qué precauciones de carga deben tomar los integradores de sistemas al implementar la salida de 40 amperios? Los diseñadores del sistema deben calcular el consumo total de corriente en estado estacionario y de irrupción de todos los controladores de seguridad y módulos de E/S conectados para garantizar que la carga continua total permanezca por debajo de los 40 amperios. Exceder el límite de 40 amperios activa la protección térmica y de sobrecorriente interna, lo que fuerza un apagado seguro del módulo para evitar daños físicos a los componentes.

• ¿Cómo maneja el módulo los picos de voltaje o la energía de entrada inestable en configuraciones de campo? El amplio rango de tolerancia de entrada (18 a 35 VCC) absorbe fluctuaciones sustanciales de la línea industrial, caídas repentinas del banco de baterías o transitorios de conmutación del generador. Los circuitos de acondicionamiento internos filtran los picos de alto voltaje y ajustan la salida a una salida limpia y regulada de 24 VCC para proteger la electrónica de seguridad aguas abajo del ruido de la línea de alimentación.
