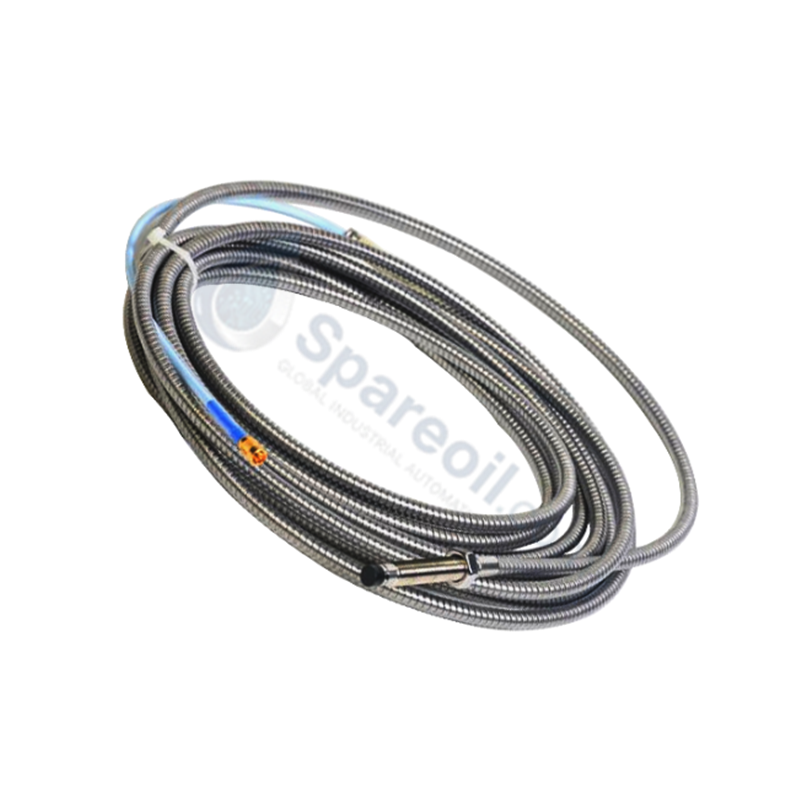

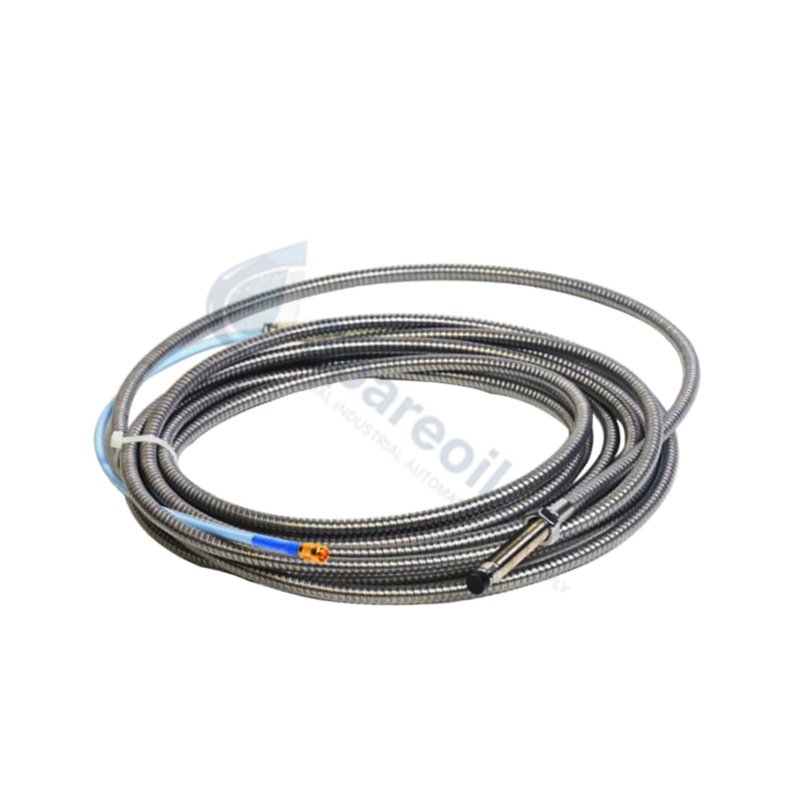

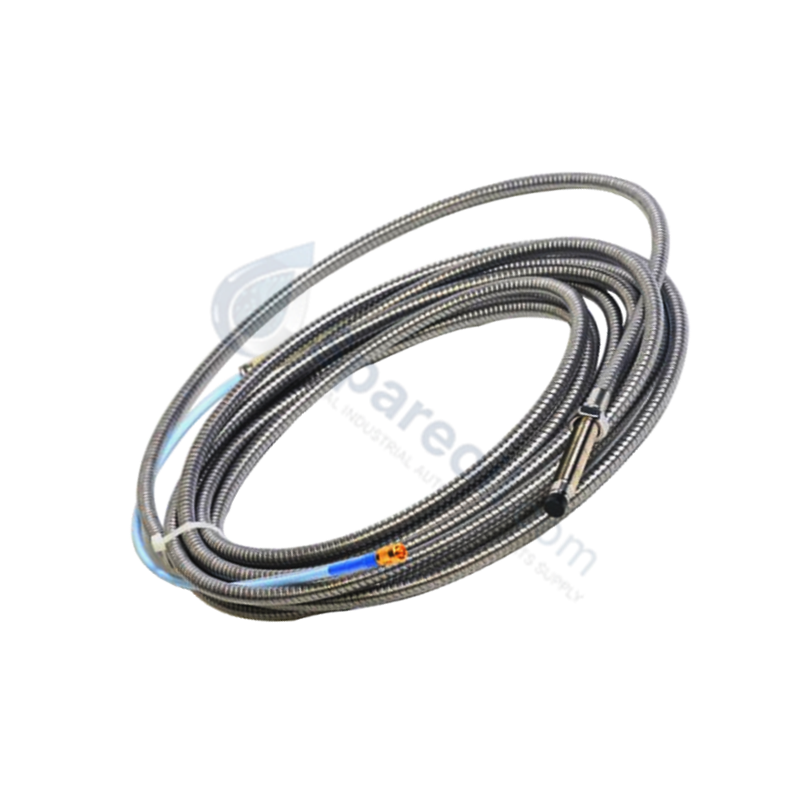

مجس التقارب Bently Nevada 330104-10-16-10-02-00

330104-10-16-10-02-00 Bently Nevada 3300 XL 8 مم مجسات التقارب

330104-10-16-10-02-00 Bently Nevada 3300 XL 8 مم مجسات التقارب

التوفر: 10 متوفر في المخزون

يعمل مسبار Bently Nevada 330104-10-16-10-02-00 كمسبار تقارب أساسي 330104 يستخدم لتنفيذ قياسات الإزاحة والاهتزازات بدون تلامس عبر منصات نظام محول...

رمز المنتج: 330104-10-16-10-02-00

Manufacturer: Bently Nevada
Product No.: 330104-10-16-10-02-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل مسبار Bently Nevada 330104-10-16-10-02-00 كمسبار تقارب أساسي 330104 يستخدم لتنفيذ قياسات الإزاحة والاهتزازات بدون تلامس عبر منصات نظام محول التقارب 3300 XL.

توضيح اللاحقة ومصفوفة النموذج

330104: رقم النموذج الأساسي لمسبار التقارب 3300 XL بحجم 8 مم مع غلاف ملولب.
-10: خيار الطول غير الملولب (10 = 100 مم).
-16: خيار طول الغلاف الكلي (16 = 160 مم).
-10: خيار الطول الكلي (10 = 1.0 متر).
-02: خيار الموصل ونوع الكابل (02 = محوري مصغر ClickLoc مع واقي موصل).
-00: خيار موافقة الوكالة (00 = غير مطلوب).

المواصفات الفنية

المعلمة	المواصفة
النموذج	330104-10-16-10-02-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.250 كجم اسمي
الأبعاد	قطر طرف المسبار 8 مم، طول الغلاف الكلي 160 مم، طول الكابل الكلي 1.0 متر
درجة حرارة التشغيل	-51 درجة مئوية إلى +177 درجة مئوية
استهلاك الطاقة	-17.5 VDC إلى -26 VDC، بحد أقصى 12 مللي أمبير (بدون حواجز)
نطاق القياس	نطاق خطي 2 مم (80 ميل)
حساسية الخرج	7.87 V/mm (200 mV/mil)
مقاومة الخرج	50 أوم اسمي
مادة طرف المسبار	كبريتيد البوليفينيلين (PPS)
نوع الكابل	محوري 75 أوم، معزول بالفلور إيثيلين بروبيلين (FEP)
الطول الملولب	60 مم

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يستخدم مسبار التقارب 330104-10-16-10-02-00 إشارة حامل تردد لاسلكي عالي لإتمام معايرة مسبار التيار الدوامي مقابل سطح هدف عمود موصل. عند تشغيله عبر مستشعر Proximitor 3300 XL مطابق، تترجم التغيرات الفيزيائية في المسافة مباشرة إلى خرج حلقة الجهد المعاير في المصنع 7.87 فولت/مم. تتطلب التركيب الصحيح التحقق الدقيق من جهد الفجوة لتثبيت المستشعر داخل غلافه الخطي 2 مم. يجب على الفنيين الميدانيين معالجة موقع المسبار الفيزيائي بالنسبة لسطح العمود حتى يستقر الجهد الثابت عند الأهداف المحددة -10 VDC، مما يدل على نقطة المنتصف الفيزيائية للمعايرة. يعد هذا التحقق الأساسي ضروريًا لتحليل ديناميكيات الدوار المعقدة بدقة، بينما يوفر العزل الهيكلي داخل مسار المستشعر قمعًا للتشويش بين القياسات الشعاعية المتزامنة على الجهاز.

الأسئلة الشائعة

س: كيف يؤدي إدخال حواجز السلامة الجوهرية زينر في الحلقة إلى تغيير معلمات الطاقة ونطاق القياس؟

ج: يؤدي تركيب الحواجز إلى تقليل إمكانات إمداد الحلقة التي يتم توصيلها إلى دائرة التشغيل. في ظل عمليات الحاجز عند -23 VDC إلى -26 VDC، يظهر النظام نطاقًا خطيًا أقل قليلاً مقارنةً بمواصفات خط الأساس 2 مم غير المحمية بالحاجز.

س: هل يمكن تعديل هذا الكابل المحوري 75 أوم أو إصلاحه عن طريق إزالة موصل ClickLoc في الميدان؟

ج: لا. يؤدي ربط أو إعادة تشكيل الخط المحوري المعزول بـ FEP إلى تعديل الطول الكلي للنظام الكهربائي والمقاومة الاسمية. يؤدي هذا إلى إدخال أخطاء تتبع في معايرة مسبار التيار الدوامي في المصنع ويغير معايرة جهد الفجوة التشغيلية بعيدًا عن المواصفات القياسية.

إرشادات التركيب الميداني

التركيب الميكانيكي والمسافة البينية: قم بربط غلاف المسبار في منفذ دخول الدعامة يدويًا حتى يمر الجزء غير الملولب 100 مم عبر حدود الغلاف، مع تجنب التلامس المادي المباشر بين طرف PPS والهدف.
تحديد موضع جهد الفجوة: قم بتشغيل حلقة محول 3300 XL وقم بتوصيل فولتمتر رقمي عبر أطراف إشارة الخرج. قم بتحريك المسبار داخل الخيوط حتى تقرأ الإشارة الثابتة المسجلة -10 VDC بالضبط.
التثبيت الميكانيكي بالصامولة المحكمة: قم بتثبيت الصامولة المحكمة مقابل شفة الدخول للحفاظ على الوضع العمودي. حافظ على مراقبة الفولتمتر أثناء الشد للتحقق من أن الضغط الميكانيكي لا يغير معايرة -10 VDC.
بروتوكول توجيه الكابل المحوري: قم بتوجيه كابل FEP بطول 1.0 متر داخل أنابيب معدنية مخصصة مؤرضة لزيادة قمع التشويش. يجب أن تحافظ جميع مسارات التوجيه على نصف قطر انحناء ثابت لا يقل عن 25.4 مم (1.0 بوصة).
