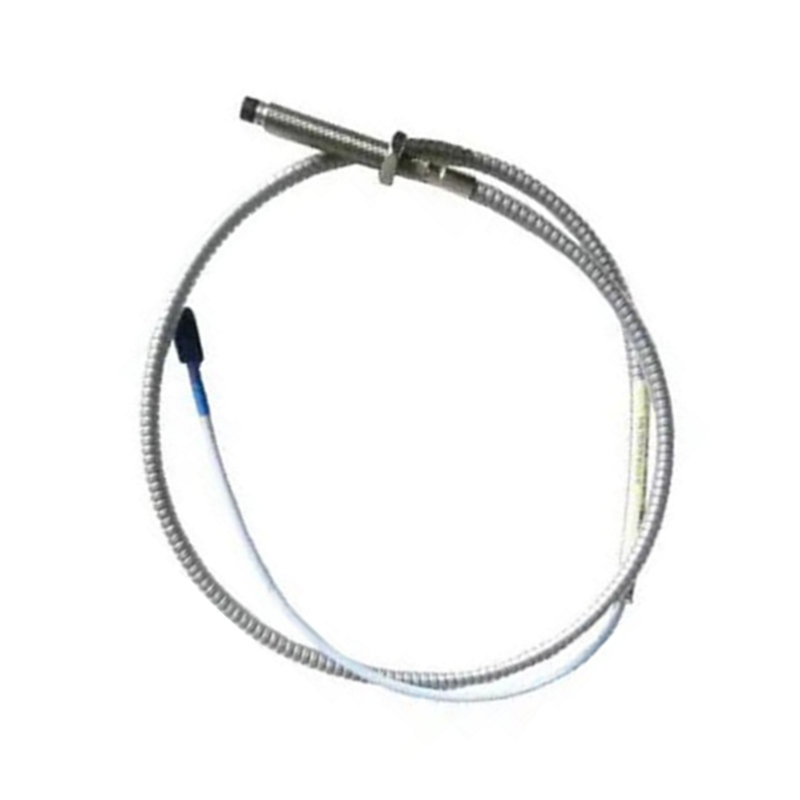

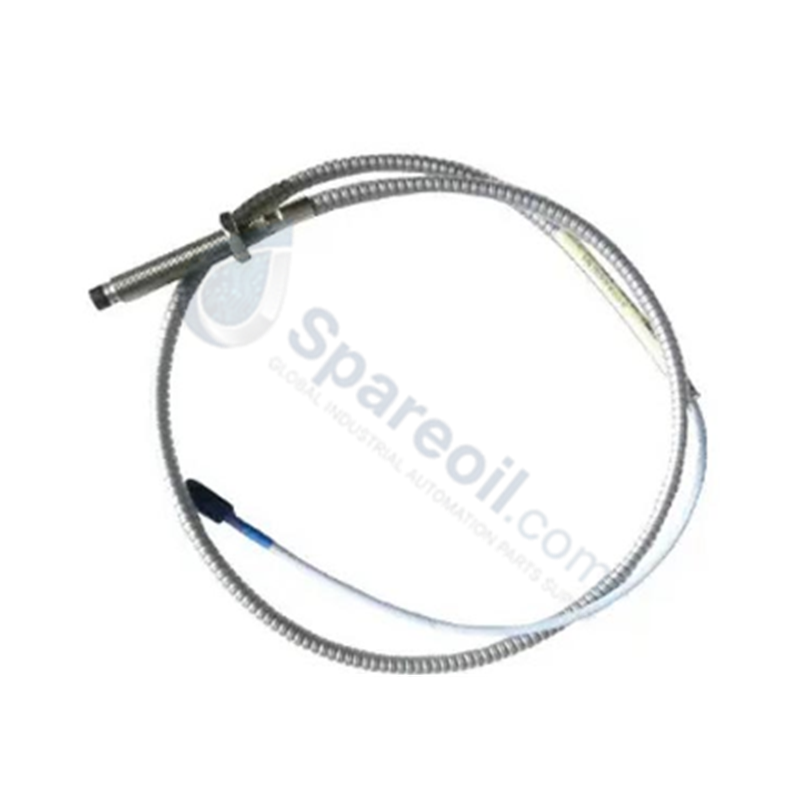

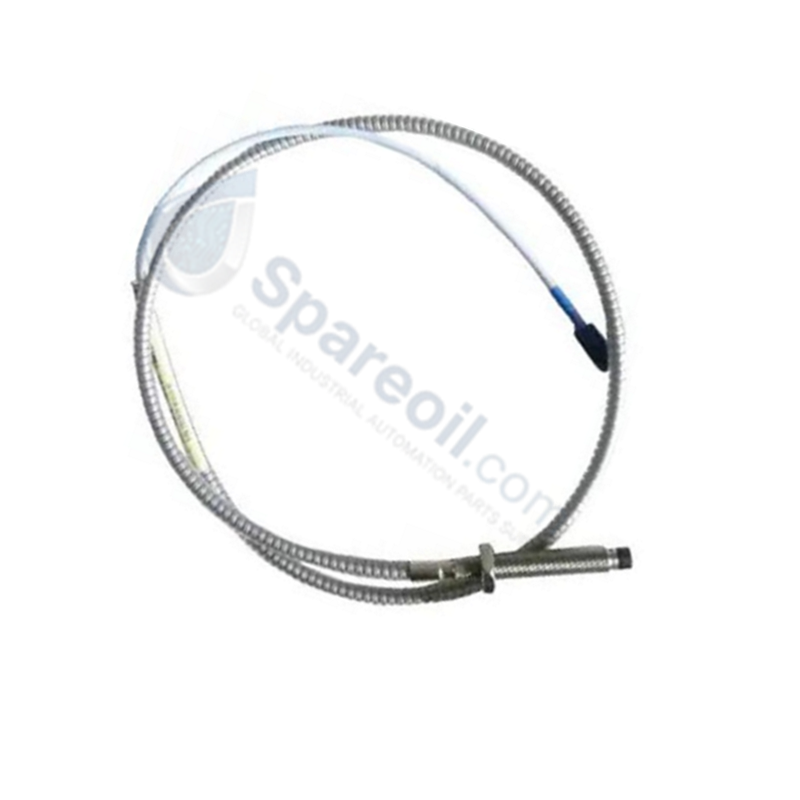

تم تكوين Bently Nevada 330104-00-22-10-02-05 (مجس التقارب 330104) للمراقبة الدقيقة لإزاحة العمود والاهتزاز في الآلات الصناعية، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
- 330104: رقم النموذج الأساسي لمجس التقارب 3300 XL بحجم 8 مم مع علبة ملولبة M10 x 1.
- -00: خيار الطول غير الملولب (00 = 0 مم).
- -22: خيار الطول الكلي للعلبة (22 = 220 مم).
- -10: خيار الطول الكلي (10 = 1.0 متر).
- -02: خيار الموصل ونوع الكابل (02 = موصل محوري مصغر ClickLoc، كابل FluidLoc).
- -05: خيار موافقة الوكالة (05 = موافقات CSA وATEX وIECEx للمناطق الخطرة).
المواصفات الفنية للمعدات
| المعلمة | المواصفة |
|---|---|
| النموذج | 330104-00-22-10-02-05 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم (اسمي) |
| الأبعاد | قطر طرف المسبار 8 مم، طول العلبة 220 مم، الطول الإجمالي للكابل 1.0 متر |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | يتم توفيره عبر مستشعر التقارب 3300 XL الخارجي |
| نوع السن اللولبي | M10 x 1 |
| نوع الكابل | كابل FluidLoc (حماية من تسرب السوائل) |
| نوع الموصل | موصل محوري مصغر ClickLoc |
| الحماية الميكانيكية | تطبيق وصلة TipLoc من الطرف إلى الجسم |
| الموافقات | CSA، ATEX، IECEx |
معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة
يعمل المجس 330104-00-22-10-02-05 عبر مجال RF عالي التردد لإتمام معايرة مسبار التيار الدوامي مقابل سطح موصل مستهدف. يعمل النظام، جنبًا إلى جنب مع مستشعر التقارب 3300 XL المطابق، على إنتاج عامل قياس خطي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل). تتطلب معلمات التركيب التحقق الدقيق من جهد الفجوة أثناء إعداد الحلقة الفيزيائية؛ يجب معايرة المسافة الفيزيائية من طرف المجس إلى العمود حتى يصل قراءة المحول الثابت إلى أهداف -10 فولت تيار مستمر المحددة، مما يشير إلى المركز الدقيق لغلاف المعايرة الخطي. تضمن هذه الفجوة الدقيقة التحقق الدقيق من ديناميكيات الدوار تحت الأحمال المتغيرة مع تقليل تداخلات المجال الكهرومغناطيسي المتداخلة لتحقيق قمع تداخل عالي بين مسارات القياس الشعاعية أو المحورية القريبة.
الأسئلة الشائعة
س: كيف يؤثر تكوين كابل FluidLoc على النشر في البيئات ذات وجود السائل؟
ج: يحتوي كابل FluidLoc على مادة مانعة داخلية تمنع السوائل أو الزيوت الصناعية من الهجرة عبر الجزء الداخلي لغلاف الكابل إلى مبيت الطرف. يضمن هذا الاحتواء الميكانيكي ويحافظ على مقاومة خط اسمية مستقرة تبلغ 50 أوم تحت تقلبات الضغط المحيط.
س: ما هي عواقب خلط هذا المسبار بطول 1.0 متر مع مستشعر نظام Proximitor بطول 9.0 متر؟
ج: يتم ضبط مستشعرات Proximitor في المصنع لأطوال نظام كهربائي إجمالية محددة (عادةً 5.0 أمتار أو 9.0 أمتار). يؤدي توصيل مسبار بطول 1.0 متر بكابل تمديد غير مطابق أو نموذج Proximitor غير صحيح إلى تحويل السعة الأساسية للحلقة، مما يؤدي إلى تدهور عامل القياس الخطي وإدخال أخطاء قياس في تدفق مراقبة ديناميكيات الدوار.
إرشادات التركيب الميداني
- عزم الدوران الميكانيكي والمحاذاة: قم بتثبيت علبة المجس المصنوعة من الفولاذ المقاوم للصدأ M10 x 1 في منفذ الإدخال. تجنب تجاوز حدود عزم الدوران القصوى للتركيب لمنع التشوه الهيكلي عند واجهة وصلة TipLoc من الطرف إلى الجسم.
- ضبط فجوة الفولتميتر: قم بتوصيل مصدر طاقة تيار مستمر قابل للتعديل بمستشعر التقارب وتتبع طرف الإخراج باستخدام مقياس متعدد رقمي. قم بتدوير جسم المجس حتى تسجل القراءة الميدانية الجهد المستهدف الافتراضي -10 فولت تيار مستمر، ثم قم بتثبيت السن اللولبي باستخدام صمولة القفل المخصصة.
- قيود توجيه الكابل المحوري: تأكد من أن كابل FluidLoc يحافظ على نصف قطر انحناء فيزيائي لا يقل عن 25.4 مم (1.0 بوصة) على طول المسار بأكمله. حافظ على جميع كابلات الإشارة معزولة عن خطوط التيار المتردد عالية الطاقة للحفاظ على خصائص قمع التداخل الأصلية.
- إنهاء ClickLoc المحوري: افحص موصل ClickLoc المحوري المصغر للتأكد من أن الاتصال خالٍ من الحطام. تأكد من أن الغلاف الخارجي معزول تمامًا عن إطار الماكينة باستخدام أكمام واقية للقضاء على أي حلقات أرضية متوازية.
