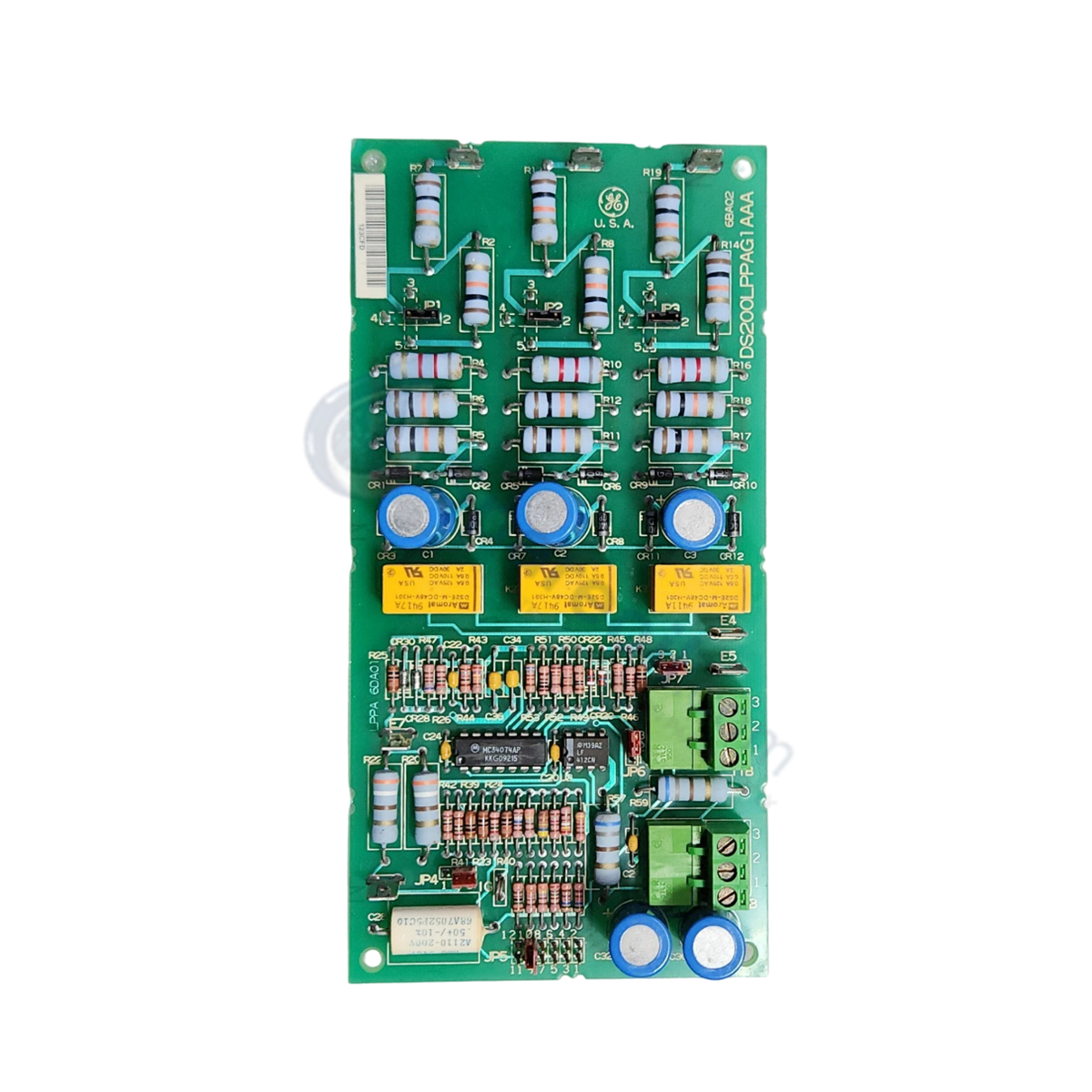

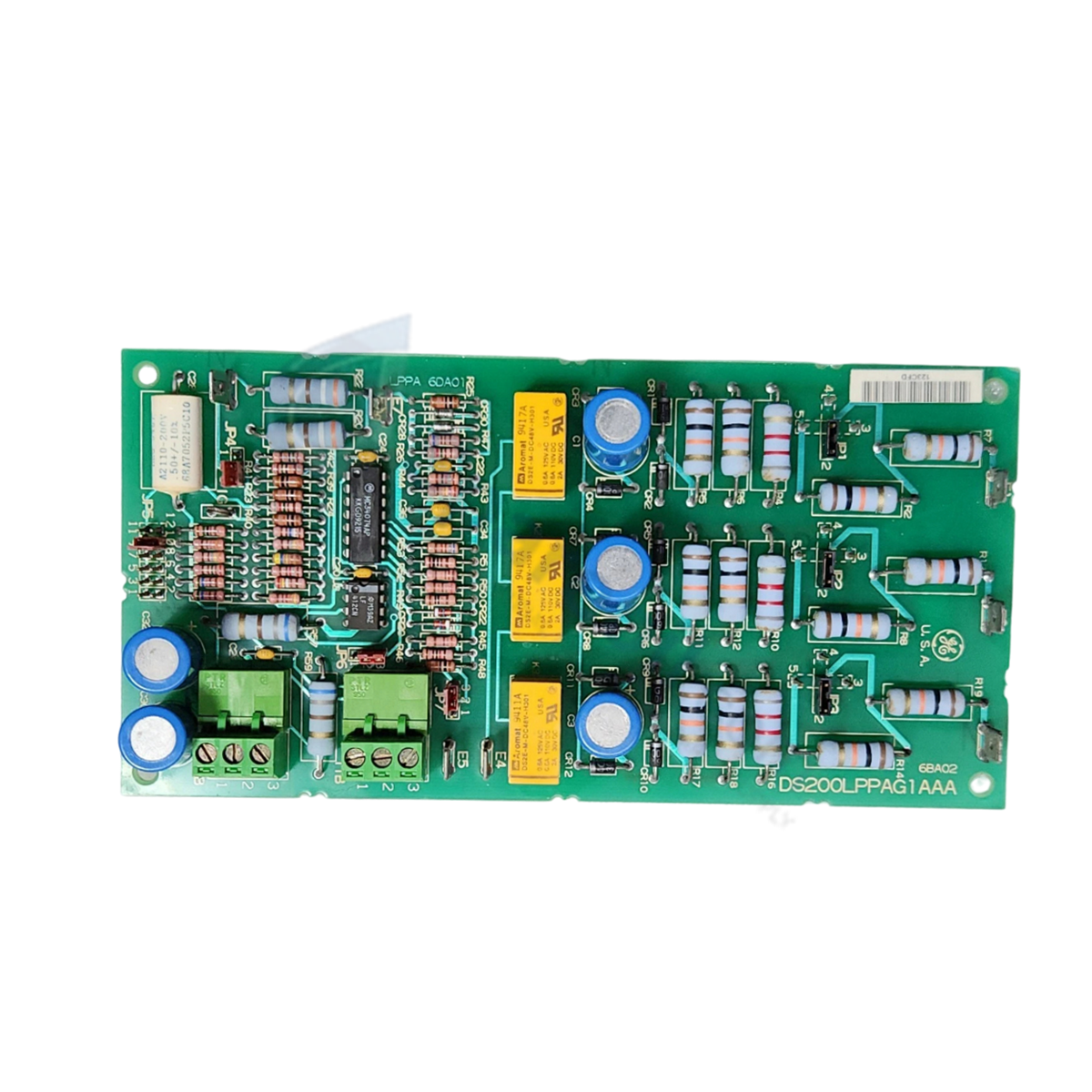

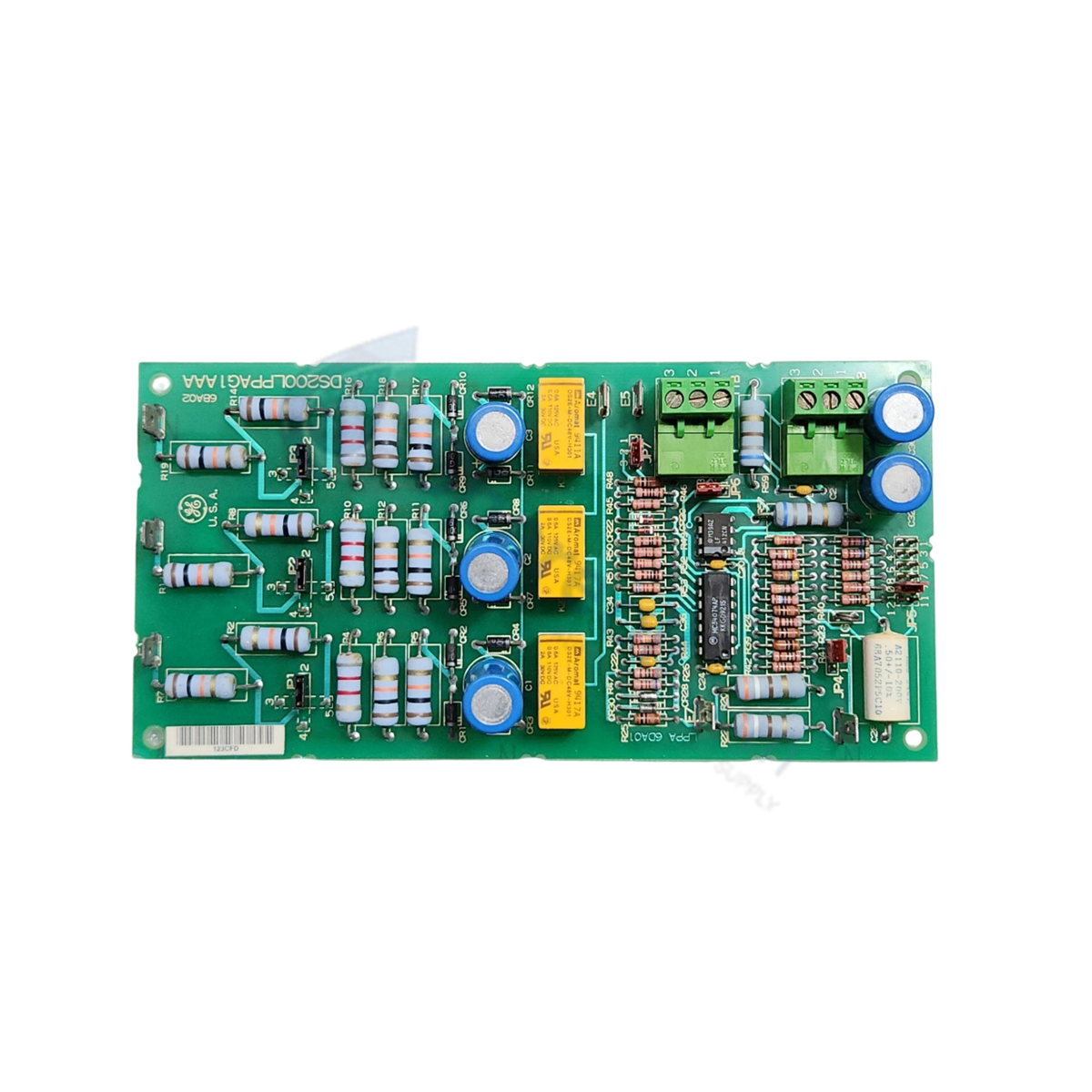

لوحة حماية الخط Mark V من GE طراز DS200LPPAG1AAA

التوفر: 10 متوفر في المخزون

تم تصميم GE DS200LPPAG1AAA (لوحة حماية الخط DS200LPPA) لمراقبة الخطوط ذات الجهد العالي وتوهين العابرات في منصات GE Speedtronic Mark...

رمز المنتج: DS200LPPAG1AAA

Manufacturer: General Electric
Product No.: DS200LPPAG1AAA
Product Type: لوحات توزيع الطاقة
Product Origin: China
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تصميم GE DS200LPPAG1AAA (لوحة حماية الخط DS200LPPA) لمراقبة الخطوط ذات الجهد العالي وتوهين العابرات في منصات GE Speedtronic Mark V، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	DS200LPPAG1AAA
العلامة التجارية	GE General Electric
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.40 كجم
الأبعاد	15.2 سم × 12.7 سم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	200-600 فولت تيار متردد (جهد إدخال النظام)
سلسلة النظام	Mark V
مجموعة مراجعة التجميع	G1
المرجع اليدوي	GEI-100178
واجهات المحطات الطرفية	2 كتل طرفية (3 أطراف لكل منها)
وصلات التكوين	7 وصلات أجهزة (JP1 إلى JP7)
التشخيصات المدمجة	نقاط اختبار التشخيص وواجهة القائمة المدمجة

توافق فلاش البرامج الثابتة وتوجيه الإشارة المحدد

يشتمل DS200LPPAG1AAA على نقاط توصيل أجهزة منفصلة لتكوين استشعار التيار التناظري، وجسور المقاومات الأرضية، ودوائر مؤشر ارتفاع الخط. تدير وصلات التوصيل المدمجة JP1 إلى JP3 مؤشرات الصمامات المنفجرة لفلتر التيار المتردد، بينما تقوم JP4 و JP7 بتكوين مسارات استشعار تيار التأريض AC/DC. يعتمد تنفيذ الأجهزة على توهين الشبكة السلبي وتوسيع نطاق الإشارة المباشر، مما يحافظ على التوافق التام عبر جميع إصدارات نظام التحكم Mark V. من خلال تنفيذ حماية الخط مباشرة على طبقة الأجهزة المادية، يقوم الوحدة بتخفيف معالجة العابرات من وحدات المعالجة المركزية، مما يضمن سرعة اتصال حافلة اللوحة الخلفية للنظام الإجمالية وأوقات الاستجابة المحددة أثناء أحداث اضطراب الطاقة.

الأسئلة المتكررة

س: كيف يتفاعل DS200LPPAG1AAA مع أجهزة الكمبيوتر المحمولة الخارجية للتشخيص؟

ج: توفر منصة اللوحة واجهة قائمة اتصالات تسلسلية تتيح لفنيي الخدمة تحميل تقارير التشخيص وتعديل معلمات تكوين المحرك وتنزيل سجلات التشغيل مباشرة إلى جهاز كمبيوتر ميداني متصل.

س: هل يمكن تغيير إعدادات وصلات التوصيل من JP1 إلى JP7 أثناء تشغيل اللوحة؟

ج: لا. يجب عزل الطاقة تمامًا عن قضبان جهد إدخال النظام (200-600 فولت تيار متردد) قبل إعادة تكوين أي وصلات توصيل لمنع مخاطر وميض القوس وتعطيل دائرة التحكم المحتملة.

إرشادات التركيب الميداني

اعزل واغلق جميع خطوط جهد إدخال التيار المتردد (200-600 فولت تيار متردد) التي تغذي خزانة المعدات قبل صيانة البطاقة أو تركيبها.
ثبت DS200LPPAG1AAA على حوامل التثبيت المخصصة له على مجموعة المحرك الأساسية باستخدام أجهزة اللوحة القياسية.
تحقق من موضع وصلات التوصيل JP1 إلى JP7 مقابل متطلبات مخطط النظام قبل توصيل الأسلاك الميدانية.
وصل أسلاك الإشارة الميدانية بكتل الأطراف الثلاثة، مع ضمان الالتزام الصارم بتسمية الطور وقيم عزم الدوران.
وصل جهاز كمبيوتر محمول معاير بمنفذ الخدمة التسلسلي للتحقق من محاذاة المعلمات وتشغيل إجراءات التشخيص الداخلية قبل إعادة تنشيط دائرة الطاقة الرئيسية.
