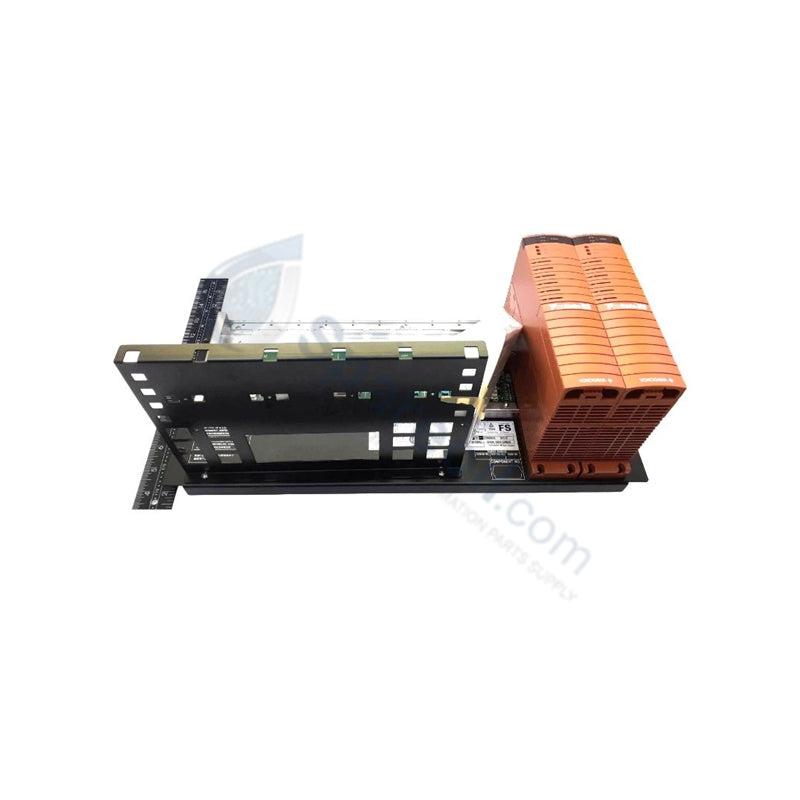

وحدة العقدة الآمنة يووكوجاوا SNB10D-243/CU2N ProSafe-RS

التوفر: 20 متوفر في المخزون

وحدة العقدة الأمنية Yokogawa SNB10D-243/CU2N تعمل وحدة Yokogawa SNB10D-243/CU2N، والمصنفة أيضًا كوحدة العقدة الأمنية SNB10D، كمكون أجهزة مخصص لتوسيع اللوحة...

رمز المنتج: SNB10D-243/C2UN

Manufacturer: Yokogawa
Product No.: SNB10D-243/C2UN
Product Type: وحدات عقد السلامة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 5900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

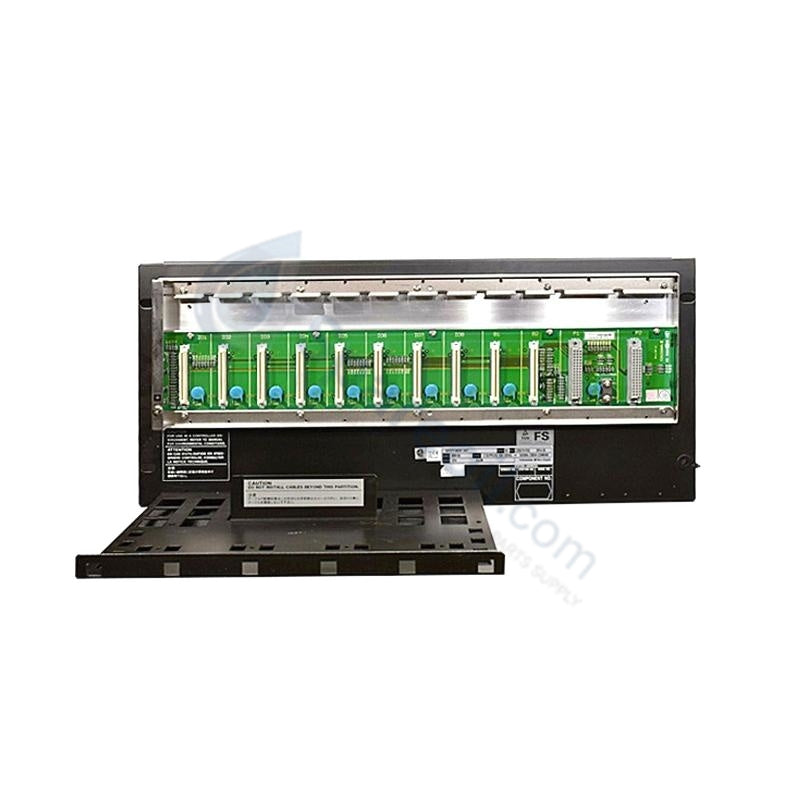

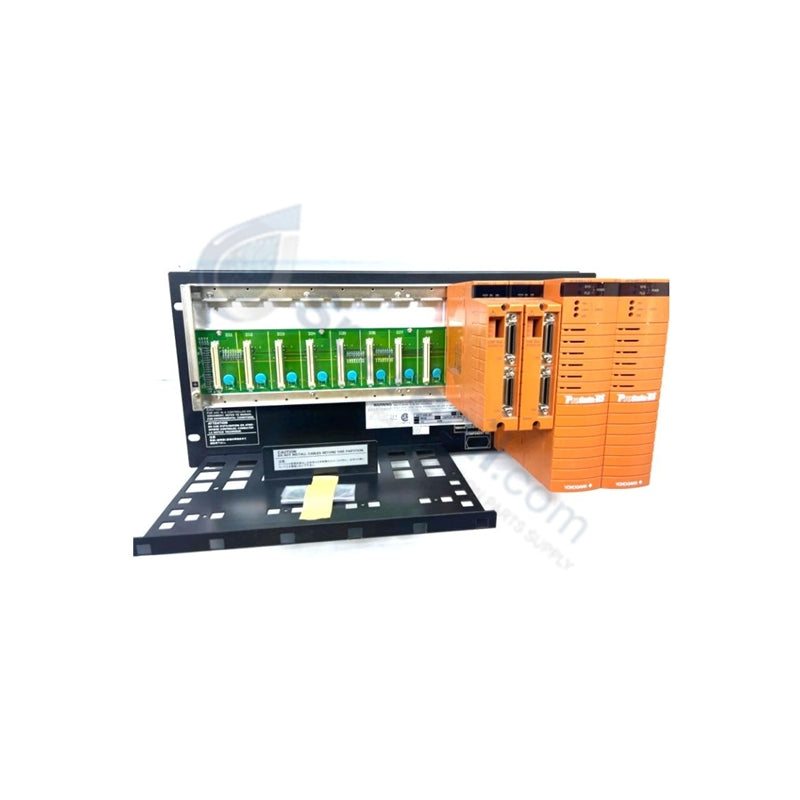

وحدة العقدة الأمنية Yokogawa SNB10D-243/CU2N

تعمل وحدة Yokogawa SNB10D-243/CU2N، والمصنفة أيضًا كوحدة العقدة الأمنية SNB10D، كمكون أجهزة مخصص لتوسيع اللوحة الخلفية للعقدة الأمنية وتأمين وحدات الإدخال/الإخراج ضمن شبكات نظام ProSafe-RS Safety Instrumented System.

توضيح اللاحقات ومصفوفة النماذج

رمز النموذج / اللاحقة	المواصفات
SNB10D	وحدة العقدة الأمنية (نوع قابل للتركيب على الرف)
-2	مصدر طاقة مزدوج الاحتياطي مع ترخيص برنامج لتوسيع العقدة (R3)
-4	مصدر طاقة 24 فولت تيار مستمر
-3	طلاء متوافق مع معيار ISA G3، نطاق درجة الحرارة -20 إلى 70 درجة مئوية، لا توجد حماية من الانفجار
/CU2N	وحدة موصل لحافلة ESB (رقم الجزء S9342FA)

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	SNB10D-243/CU2N
العلامة التجارية	يوكوجاوا
المنشأ	اليابان
الوزن	5.9 كجم
الأبعاد	معيار تركيب على الرف 19 بوصة
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	تغذية حافلة مزدوجة 24 فولت تيار مستمر
جهد الإدخال	24 فولت تيار مستمر
الحماية البيئية	طلاء متوافق مع معيار ISA G3
توافق النظام	نظام ProSafe-RS المجهز بالسلامة (SIS)
واجهة الاتصال	حافلة الظهرية المتسلسلة الموسعة (ESB) عبر CU2N (S9342FA)
نوع التركيب	تركيب على الرف 19 بوصة بأربعة مسامير M5

بروتوكول حلقة 4-20 مللي أمبير HART وعزل القناة

توفر وحدة Yokogawa SNB10D-243/CU2N اللوحة الخلفية لتوزيع الطاقة والتوصيل البيني عالي السرعة لحافلة ESB لوحدات الإدخال/الإخراج الأمنية التي تعالج إشارات 4-20 مللي أمبير HART التناظرية. تمنع شبكات العزل المتكاملة من قناة إلى قناة حلقات التأريض الميدانية وارتفاعات الجهد من المساس بوظائف معالج منطق العقدة. تضمن واجهة حافلة الطاقة المزدوجة الاحتياطية 24 فولت تيار مستمر توفير تغذية طاقة مستمرة لأجهزة الإرسال التي تعمل بالحلقة، مما يحافظ على سلامة حلقة الأمان أثناء انقطاع سكة طاقة واحدة عبر قنوات الأجهزة السفلية.

الأسئلة المتكررة

س: كيف يتم الحفاظ على عزل تأريض الهيكل أثناء تركيب الرف 19 بوصة؟

ج: يتطلب التركيب تضمين البطانات العازلة الموردة من المصنع والتي توضع تحت مسامير التثبيت الأربعة M5 لعزل هيكل الوحدة عن حلقات تأريض إطار الخزانة.

س: هل يمكن تبديل وحدة تغذية طاقة 24 فولت تيار مستمر فردية أثناء التشغيل المباشر للعملية؟

ج: نعم، تسمح بنية مصدر الطاقة المزدوج الاحتياطي بإزالة واستبدال وحدة طاقة فاشلة على الهواء دون قطع طاقة اللوحة الخلفية عن بطاقات الإدخال/الإخراج التشغيلية.

س: ما هي أجهزة الواجهة التي تنشئ الاتصال بين وحدة العقدة هذه ومحطة التحكم الأمنية الرئيسية؟

ج: يقوم رمز الخيار /CU2N بتثبيت وحدة موصل حافلة ESB S9342FA على إطار العقدة للتوصيل بكابلات شبكة التحكم الأمنية الرئيسية.

إرشادات التثبيت الميداني

يجب على الفنيين الميدانيين اتباع إجراءات التركيب القياسية على الرف وعزل التأريض الكهربائي:

أدخل البطانات العازلة الأربع المتضمنة في فتحات التركيب على اللوحة الأمامية لإطار هيكل الرف 19 بوصة.
ضع SNB10D-243/CU2N داخل سكة الخزانة وثبتها باستخدام أربعة مسامير M5 يتم إدخالها مباشرة عبر البطانات العازلة.
قم بتوصيل خطي الإمداد المزدوج 24 فولت تيار مستمر بكتل أطراف الطاقة المخصصة لها باستخدام أطراف حلقية مكبسة بشكل صحيح.
قم بتوصيل كابلات واجهة حافلة ESB بإحكام بوحدة موصل CU2N وقم بتثبيت مسامير القفل الميكانيكية.
