وحدة التحكم المزدوجة للسلامة SSC50D-S2121 من يوكوجاوا

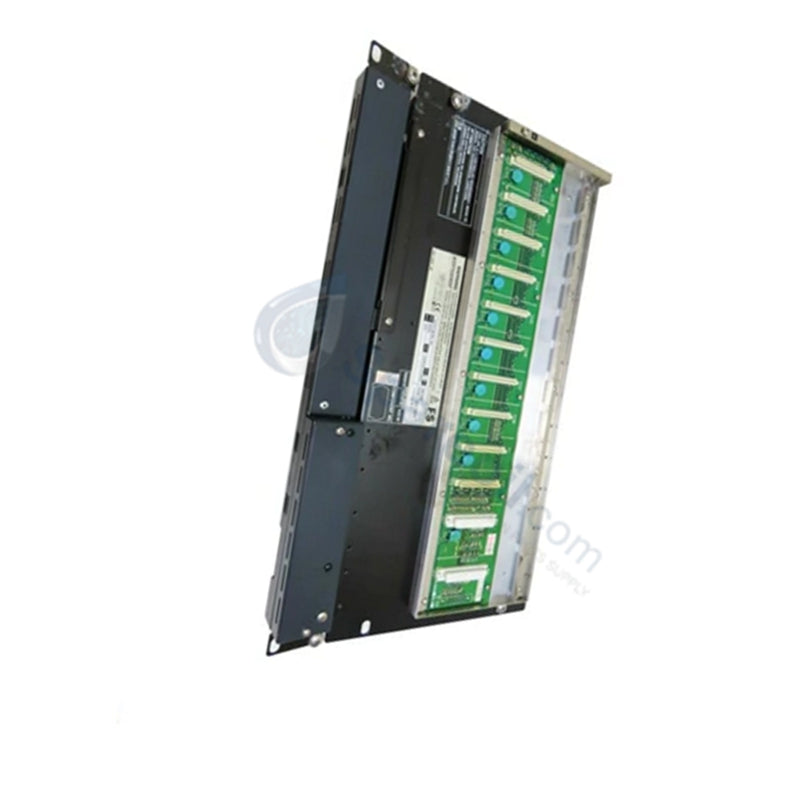

وحدة التحكم الآمنة Yokogawa SSC50D-S2121 ProSafe-RS

وحدة التحكم الآمنة Yokogawa SSC50D-S2121 ProSafe-RS

التوفر: 20 متوفر في المخزون

وحدة التحكم الأمنية المزدوجة Yokogawa SSC50D-S2121 تم تكوين وحدة التحكم الأمنية المزدوجة Yokogawa SSC50D-S2121 (SSC50D) لتنفيذ منطق الأمان المقاوم للأعطال...

رمز المنتج: SSC50D-S2121

Manufacturer: Yokogawa
Product No.: SSC50D-S2121
Product Type: وحدات التحكم بالسلامة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 15000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة التحكم الأمنية المزدوجة Yokogawa SSC50D-S2121

تم تكوين وحدة التحكم الأمنية المزدوجة Yokogawa SSC50D-S2121 (SSC50D) لتنفيذ منطق الأمان المقاوم للأعطال في أنظمة ProSafe-RS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تحتوي هذه الوحدة القابلة للتركيب في الرف على معالجات MIPS R5000 زائدة عن الحاجة تقوم بتشغيل تشخيصات متوازية لمعالجة إشارات حلقة الأمان المنفصلة والتناظرية عبر شبكات Vnet/IP ذات التكرار المزدوج وواجهات ناقل ESB.

تفكيك اللاحقة ومصفوفة النموذج

الرمز	المواصفات
SSC50D	النموذج الأساسي لوحدة التحكم الأمني المزدوجة
-S	النوع القياسي
2	وحدة تزويد طاقة مزدوجة زائدة عن الحاجة
1	100-120 فولت تيار متردد / 220-240 فولت تيار متردد أو 24 فولت تيار مستمر مصدر طاقة
2	واجهة Vnet/IP مزدوجة زائدة عن الحاجة
1	التكوين القياسي
S1	النمط 1

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	SSC50D-S2121 S1
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	15 كجم
الأبعاد	482.6 × 266 × 88.1 مم
درجة حرارة التشغيل	-10 إلى +55 درجة مئوية
استهلاك الطاقة	230 فولت أمبير (100-240 فولت تيار متردد) أو 5.5 أمبير (24 فولت تيار مستمر)
شهادة السلامة	متوافق مع SIL3 (IEC 61508 / IEC 61511)
وحدة المعالجة المركزية	معالج MIPS R5000
ذاكرة النظام الرئيسية	32 ميجابايت مع ذاكرة وصول عشوائي غير متطايرة (NVRAM)
واجهة ناقل اللوحة الخلفية	ناقل ESB مزدوج زائد عن الحاجة (يدعم ما يصل إلى 9 وحدات عقدة أمان)
اتصالات الشبكة	Vnet/IP مزدوج زائد عن الحاجة (100 ميجابت في الثانية مزدوج كامل عبر RJ45)
تصنيف العزل	500 فولت RMS (من الإدخال إلى الأرض)

سلامة SIL3 وتكرار معياري ثلاثي (TMR) / بنية زوج وفائض

تستخدم وحدة التحكم الأمني وحدتي معالجة مركزية متوازيتين تعملان في تكوين زوج وفائض لتحقيق تكامل السلامة SIL3. تقوم منطق الأجهزة الداخلي بإجراء فحص متقاطع لحسابات المعالج في كل دورة ساعة. عند اكتشاف عدم تطابق رياضي داخلي أو فشل في تماثل الذاكرة، يقوم مشرف التشخيص الموجود على اللوحة بعزل القناة المعيبة بينما يحافظ المعالج الزائد عن الحاجة على وظائف حل المنطق دون انقطاع. يقوم العزل الغلفاني حتى 500 فولت RMS بحماية ناقل النظام الداخلي من ارتفاعات جهد حلقة الحقل وضوضاء الأرض.

الأسئلة المتداولة

س: كيف يتعامل تكوين وحدة المعالجة المركزية المزدوجة مع عزل الأعطال في الأجهزة دون التسبب في تعثر خاطئ؟

ج: تقوم المعالجات الزائدة عن الحاجة بإجراء تشخيصات مستمرة لمقارنة الأجهزة. إذا فشل أحد المعالجات في اختبار التحقق الذاتي أو اختبار المراقبة، فإنه يتوقف تلقائيًا عن العمل، مما يسمح للمعالج السليم بالحفاظ على التحكم في حلقة الأمان دون مقاطعة عمليات المصنع.

س: هل يمكن لمهندسي الصيانة استبدال وحدات تزويد الطاقة أو وحدات الإدخال/الإخراج بينما تظل الوحدة مزودة بالطاقة؟

ج: نعم، تدعم الوحدة التبديل السريع عبر الإنترنت بالكامل لوحدات تزويد الطاقة الاحتياطية وبطاقات الإدخال/الإخراج المرفقة، بشرط أن تظل الوحدة الاحتياطية الشريكة سليمة أثناء إجراء الاستبدال.

س: ما الإجراء الذي يجب على المشغلين اتخاذه بخصوص طاقة الاحتفاظ بالذاكرة؟

ج: تستخدم ذاكرة الوصول العشوائي غير المتطايرة (NVRAM) الموجودة على اللوحة بطارية ليثيوم (رقم الجزء S9185FA) للاحتفاظ بالبيانات التشغيلية وسجلات الأخطاء أثناء انقطاع التيار الكهربائي بالكامل؛ استبدل هذه البطارية كل 3 سنوات خلال فترات التوقف المجدولة.

إرشادات التثبيت في الموقع

قم بتركيب وحدة التحكم أفقيًا في إطار رف أدوات قياسي مقاس 19 بوصة باستخدام أربعة براغي تثبيت M5 محكمة الربط بعزم دوران 2.5 نيوتن متر.
تأكد من بقاء درجات حرارة الغلاف المحيطة ضمن -10 إلى +55 درجة مئوية وحافظ على مسافة خلوص تبلغ 100 مم أعلى وأسفل الرف من أجل الحمل الحراري الطبيعي المناسب.
قم بتوصيل كل من كبلات إيثرنت الصناعية Vnet/IP الأساسية والثانوية باستخدام كبلات زوجية ملتوية محمية من Cat5e ومنتهية بموصلات RJ45 مؤرضة.
قم بتوصيل تغذيتين مستقلتين للطاقة 24 فولت تيار مستمر أو 100-240 فولت تيار متردد بأطراف الإدخال الزائدة عن الحاجة لضمان الفصل الكلي لمسار الطاقة.
قم بربط عروة أرض الهيكل مباشرة بقضيب التأريض الرئيسي لسلامة المصنع باستخدام موصل نحاسي منخفض المقاومة بمساحة مقطعية لا تقل عن 5.5 مم2.
قم بتوجيه كبلات ناقل تمديد ESB عبر صواني كبلات مخصصة، مع إبقاء خطوط الإشارة منفصلة عن كبلات التحكم في المحركات عالية الجهد.
