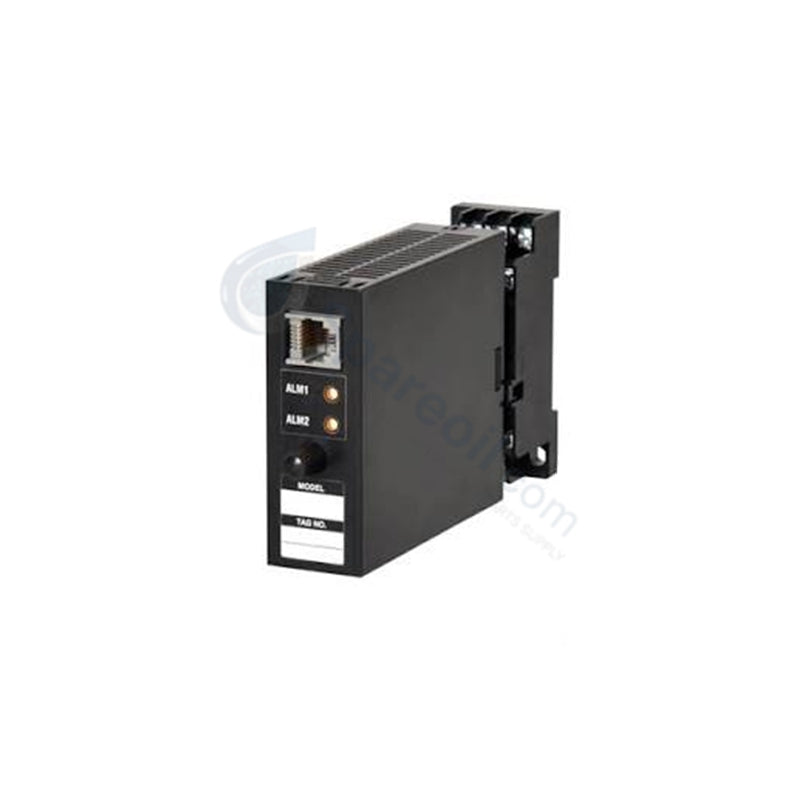

مُعزِّل إشارة مزدوج الخرج VJSS-L17-AAN0 Yokogawa

VJSS-L17-AAN0 عوازل إشارة سلسلة VJ JUXTA من Yokogawa

VJSS-L17-AAN0 عوازل إشارة سلسلة VJ JUXTA من Yokogawa

التوفر: 20 متوفر في المخزون

Yokogawa VJSS-L17-AAN0 JUXTA VJ Series Signal Isolator تم تكوين العازل Yokogawa VJSS-L17-AAN0 (عازل الإشارة VJSS-L17-AAN0) لتوزيع الإشارة عالية الدقة في...

رمز المنتج: VJSS-L17-AAN0

Manufacturer: Yokogawa
Product No.: VJSS-L17-AAN0
Product Type: عوازل الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Yokogawa VJSS-L17-AAN0 JUXTA VJ Series Signal Isolator

تم تكوين العازل Yokogawa VJSS-L17-AAN0 (عازل الإشارة VJSS-L17-AAN0) لتوزيع الإشارة عالية الدقة في حلقات التحكم في العمليات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا من خلال استقبال مدخلات عملية التيار المستمر (DC) ونقل مخرجات معزولة مزدوجة للتحكم في أجهزة الأتمتة. يقوم بإنشاء حاجز جلفاني ثلاثي الاتجاهات عبر دوائر الإدخال والإخراج ومصدر الطاقة لعزل حلقات التأريض وتخفيف ارتفاعات الجهد العابر داخل منصات أنظمة التحكم الموزعة (DCS).

تفكيك اللاحقة ومصفوفة النموذج

يحدد هيكل كتالوج عازل الإشارة من سلسلة Yokogawa JUXTA VJ خيارات وظيفية محددة:

VJSS: يمثل سلسلة النموذج الأساسي القابل للتوصيل لعوازل وموزعات الإشارة.
L17: يحدد نطاق إشارة الإدخال المحدد وتكوين مصدر الطاقة الداخلي للمرسل.
AAN0: يحدد تكوين إشارة الإخراج (الإخراج 1: 4-20 مللي أمبير تيار مستمر، الإخراج 2: 1-5 فولت تيار مستمر)، وخيارات وقت الاستجابة القياسية، وعدم وجود خيارات أجهزة معدلة.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	VJSS-L17-AAN0
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.20 كجم
الأبعاد	مبيت بنمط التوصيل (يعتمد على مقبس VJ)
درجة حرارة التشغيل	-10 إلى +55 درجة مئوية
استهلاك الطاقة	3.2 واط (عند 24 فولت تيار مستمر)
إشارة الدخل	4-20 مللي أمبير تيار مستمر (من جهاز إرسال ثنائي الأسلاك)
الخرج 1	4-20 مللي أمبير تيار مستمر
الخرج 2	1-5 فولت تيار مستمر
الدقة	+/-0.1% من المدى
زمن الاستجابة	<= 150 مللي ثانية (استجابة خطوة 0-90%)
مقاومة العزل	>= 100 ميجا أوم عند 500 فولت تيار مستمر
جهد التحمل	2000 فولت تيار متردد لمدة دقيقة واحدة (الدخل/الخرج/الطاقة/الأرضي)
مصدر الطاقة	100-240 فولت تيار متردد/تيار مستمر عالمي (نطاق تشغيل 85-264 فولت)

بروتوكول حلقة HART 4-20 مللي أمبير وعزل قناة لقناة

تستخدم الوحدة أنبوب عزل تناظري مصمم لتمرير إشارات بروتوكول حلقة HART 4-20 مللي أمبير بشكل نظيف عبر حدود أجهزة الإرسال الميدانية إلى بطاقات إدخال نظام التحكم. يلغي العزل بين القنوات والتدريع الجلفاني ثلاثي الاتجاهات مشكلات فرق جهد التأريض الأرضي، مما يحمي وحدات معالجة التحكم المركزية من توليد الضوضاء. توفر دوائر إمداد الطاقة المتكاملة لجهاز الإرسال 25.25 فولت تيار مستمر عند مستويات محدودة التيار لتنشيط الأجهزة الميدانية مع الحفاظ على استقرار تعويض الوصلة الباردة على تحويلات حلقة درجة الحرارة عبر مقابس الرف المجاورة.

الأسئلة المتكررة

س: هل يمكن فصل وحدة VJSS-L17-AAN0 من مقبسها الأساسي أثناء توصيل الطاقة بالقاعدة الطرفية؟

ج: لا. يجب عزل حلقات الطاقة والإدخال الميدانية تمامًا قبل سحب الوحدة من مقبس قاعدتها القابلة للتوصيل لمنع تقوس الأقطاب، أو ارتفاعات الحلقة، أو انقطاعات نظام التحكم غير المتوقعة على القنوات النشطة.

س: ما هي قيود مقاومة الحمل التي تنطبق على قناة الخرج 4-20 مللي أمبير في هذا العازل؟

ج: يتطلب الخرج 1 (4-20 مللي أمبير تيار مستمر) مقاومة حمل مسموح بها تبلغ 750 أوم أو أقل للحفاظ على دقة المدى +/-0.1% دون دفع محركات حلقة التيار إلى تشبع الإشارة.

س: هل توفر VJSS-L17-AAN0 الطاقة مباشرة لأجهزة الإرسال ثنائية الأسلاك المثبتة في الميدان؟

ج: نعم. تتميز الوحدة بمخرج طاقة داخلي لجهاز الإرسال يوفر 25.25 +/- 0.25 فولت تيار مستمر (تيار محدود إلى 25-35 مللي أمبير) مباشرة عبر أطراف إدخال 4-20 مللي أمبير تيار مستمر لتشغيل الأجهزة الميدانية.

إرشادات التركيب الميداني

قم بتركيب المقبس الأساسي المخصص لسلسلة VJ بإحكام على سكة DIN مقاس 35 مم أو لوحة تحكم فرعية داخل غلاف صناعي واقٍ. تحقق من أن جميع الأسلاك الميدانية تستخدم كبلات مزدوجة مجدولة ومحمية، مع الحفاظ على أسلاك إشارة الإدخال والإخراج في مسارات منفصلة بعيدًا عن خطوط التيار المتردد عالية الجهد أو دوائر طاقة المحرك لتخفيف التداخل الكهربائي. قم بتوصيل دروع الكابلات بنقطة واحدة عند قضيب طرف التأريض الأرضي للنظام للتخلص من حلقات التأريض المحتملة عبر الأجهزة الميدانية. تأكد من إحكام مسامير الأطراف باستخدام مواصفات العزم المناسبة للحفاظ على اتصال كهربائي فيزيائي ثابت. قم بمحاذاة دبابيس التوجيه الخاصة بعازل VJSS-L17-AAN0 مع مقبس القاعدة واضغط بقوة حتى يتم تثبيت آلية القفل بالكامل قبل تنشيط مصدر الطاقة 100-240 فولت تيار متردد/تيار مستمر.
