SR-508-00 وحدة ترحيل الأمان يوكوجاوا

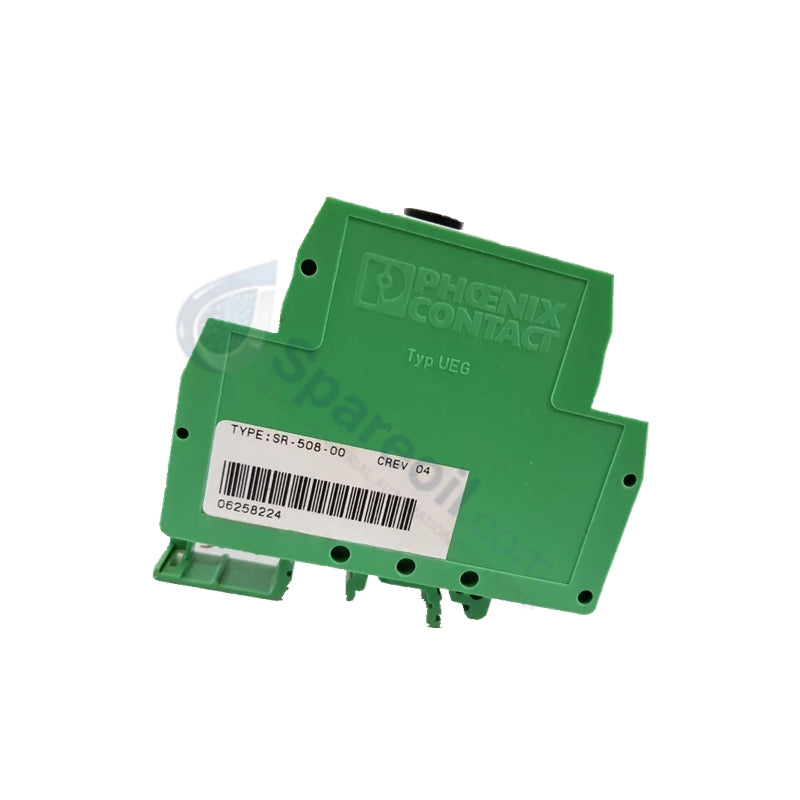

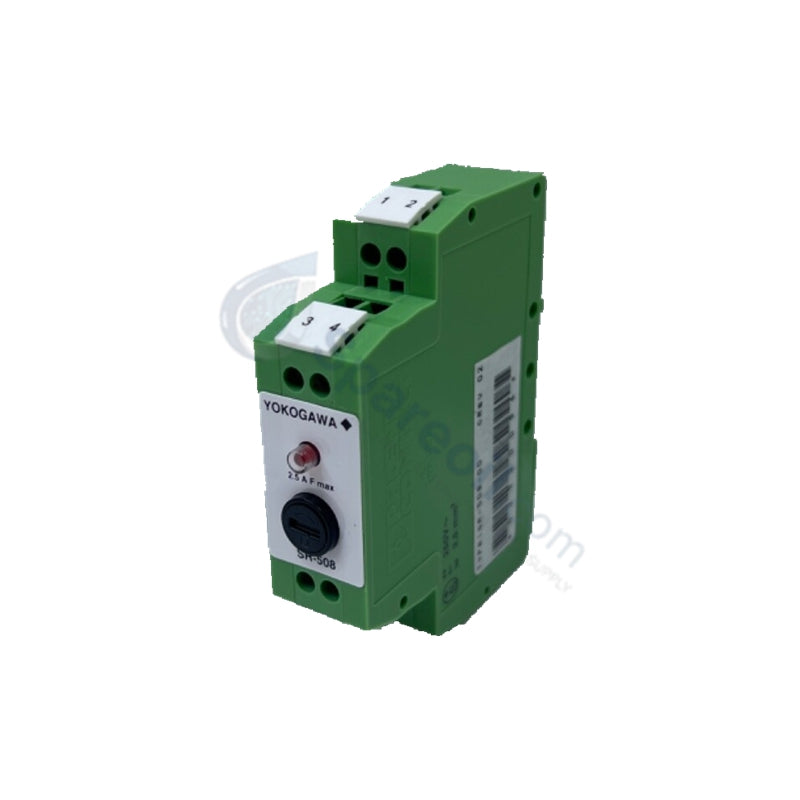

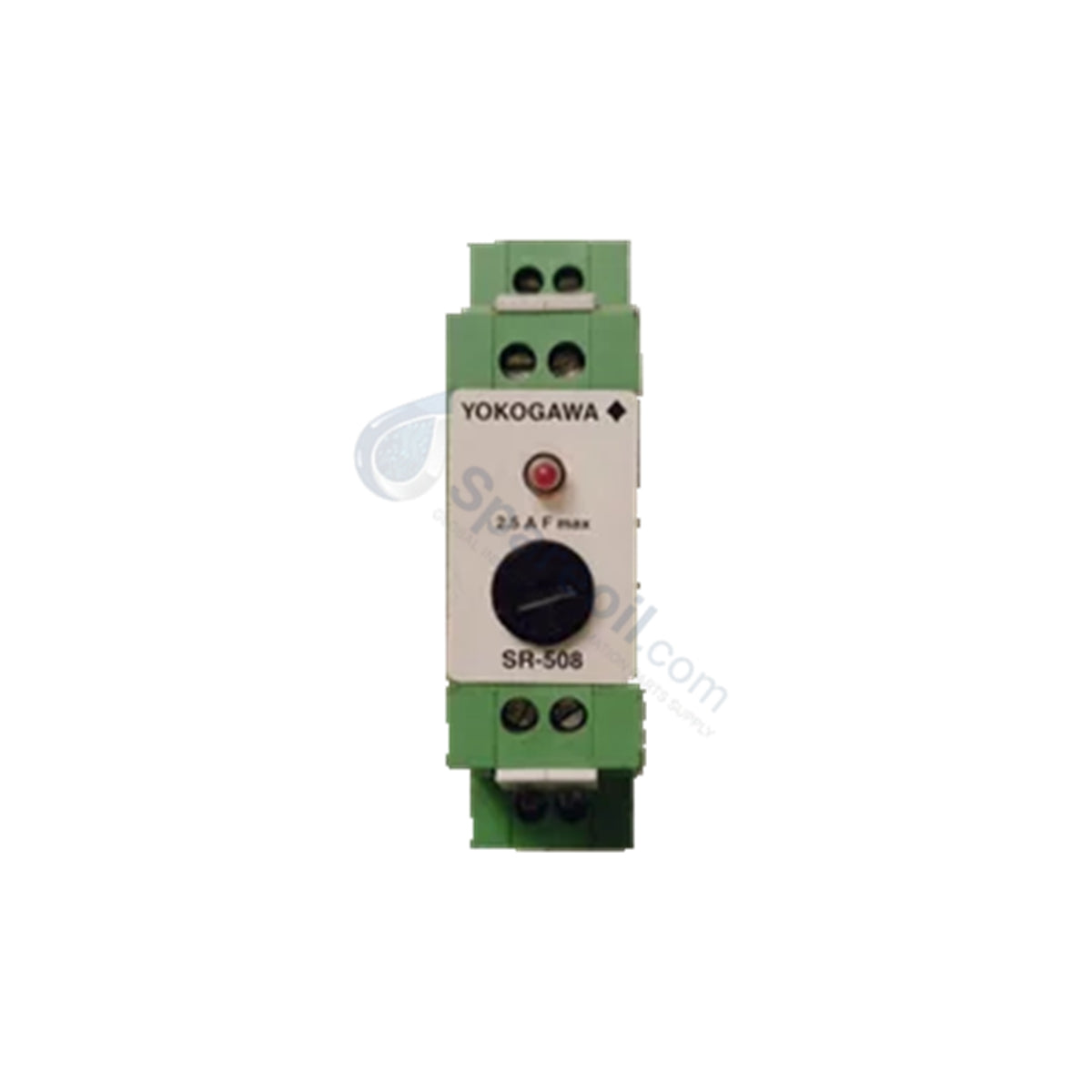

وحدة ترحيل الأمان SR-508-00 ProSafe من YOKOGAWA

وحدة ترحيل الأمان SR-508-00 ProSafe من YOKOGAWA

التوفر: 10 متوفر في المخزون

وحدة ترحيل الأمان YOKOGAWA SR-508-00 تم تكوينه لإيقاف التشغيل في حالات الطوارئ وتنفيذ التشابك الأمني في حلقات التحكم في أتمتة...

رمز المنتج: SR-508-00

Manufacturer: Yokogawa
Product No.: SR-508-00
Product Type: وحدات مرحلات الأمان
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 50g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة ترحيل الأمان YOKOGAWA SR-508-00

تم تكوينه لإيقاف التشغيل في حالات الطوارئ وتنفيذ التشابك الأمني في حلقات التحكم في أتمتة العمليات، ويوفر YOKOGAWA SR-508-00 (وحدة ترحيل الأمان SR-508) تنفيذًا ماديًا/كهربائيًا مباشرًا. ينشئ الجهاز عزلًا كهروضوئيًا وميكانيكيًا بين إشارات تنشيط منطق التحكم وعناصر التحكم النهائية على جانب الحقل.

توزيع اللاحقة ومصفوفة النموذج

النموذج الأساسي	اللاحقة / الجزء الفرعي	وصف التكوين
SR-508	-00	وحدة ترحيل أمان قابلة للتركيب على سكة DIN، مراجعة الأجهزة القياسية
SR-508	510508000	المرجع الداخلي للتصنيع المرتبط / رقم تسلسل الكتالوج

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	SR-508-00
العلامة التجارية	Yokogawa
المنشأ	الصين
الوزن	0.11 رطل (0.05 كجم)
الأبعاد	80 مم × 20 مم × 70.5 مم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	1.5 واط
جهد الإدخال	24 فولت تيار مستمر (-15% إلى +20%)
تيار الإدخال	35 إلى 40 مللي أمبير
العزل	4 كيلوفولت rms (دقيقة واحدة)، 6 كيلوفولت اندفاع (1.2/50 ميكروثانية)
درجة الحماية	IP20
نوع التلامس	مفتوح عادة (NO)، سبيكة فضية مطلية بالذهب
الحد الأقصى لحمل الخرج	250 فولت تيار متردد، 2 أمبير / 30 فولت تيار مستمر، 2 أمبير
وقت التبديل	تأخير التشغيل: 3 إلى 10 مللي ثانية؛ تأخير الإيقاف: 5 إلى 7 مللي ثانية

عزل القناة وربط الحلقة

تقوم الوحدة بمعالجة إشارات التنشيط المنفصلة من خلال نقاط التلامس المصنوعة من سبيكة الفضة المطلية بالذهب، مع عزل العابرين ذوي الجهد العالي حتى معايير فئة الجهد الزائد الثالث (300 فولت). تمنع حدود العزل البصري إلى الميكانيكي إزاحة الجهد الأرضي عبر البنية التحتية للتحكم، مما يحافظ على سلامة حلقة النظام أثناء حدوث اندفاعات جانبية للمجال. تعمل المصاهر الزجاجية السريعة المدمجة بقوة 2.5 أمبير على قمع أحداث التيار الزائد، وتحمي مخرجات نظام التحكم الموزع (DCS) من الدوائر القصيرة في المجال.

الأسئلة المتداولة

س: ما هو متطلب الخلوص الفيزيائي لتركيب سكة DIN بالكبس؟

ج: يشغل الهيكل مساحة بعرض 20 مم على قضبان DIN القياسية TS-35. اسمح بمسافة رأسية كافية فوق وتحت الوحدة للتبريد بالحمل الحراري السلبي عبر نطاق التشغيل من -20 إلى +70 درجة مئوية.

س: كيف تعالج الوحدة تبديل الحمل الحثي على نقاط تلامس المرحل؟

ج: يتطلب تبديل الأحمال الحثية للتيار المتردد دوائر قمع القوس الكهربائي الخارجية عبر نقاط تلامس الحمل عندما ينخفض معامل القدرة cos phi إلى أقل من 0.5 لمنع تدهور التلامس بما يتجاوز الـ 250,000 عملية كهربائية المقدرة.

س: هل المصهر الداخلي للحماية من التيار الزائد قابل للاستبدال من قبل المستخدم؟

ج: نعم، تستخدم الوحدة مصهرًا زجاجيًا مدمجًا سريع المفعول بقوة 2.5 أمبير بحجم 5 × 20 مم يمكن الوصول إليه على الغلاف لحماية مسارات المرحل الداخلية من الدوائر القصيرة للحمل.

إرشادات التركيب الميداني

قم بتركيب الوحدة على سكة DIN قياسية مقاس 35 مم داخل حاوية معدنية مؤرضة من فئة IP54 أو أفضل لحماية الوحدة من الملوثات البيئية. قم بتثبيت المزلاج الأساسي على السكة، وتأكد من وجود رابط ميكانيكي محكم لتأمين استمرارية مسار التأريض الفيزيائي.

قم بتوجيه كابلات طاقة الإدخال وخطوط التلامس بشكل منفصل عن كابلات محركات المحركات الثقيلة وموصلات التيار المتردد عالية الجهد، مع الحفاظ على مسافة لا تقل عن 300 مم. قم بتجريد أسلاك المجال إلى الطول المحدد وأدخلها في مشابك الأطراف، مع شدها إلى حدود تحمل براغي الأطراف القياسية. تأكد من أن مصدر طاقة الإدخال بجهد 24 فولت تيار مستمر يتوافق مع حدود الجهد -15% / +20% لضمان سحب الملف بدون حمل حراري زائد.
