SNB10D-225/CU2N وحدة نقطة سلامة يوكوجاوا

وحدة العقدة الأمنية SNB10D-225/CU2N من Yokogawa ProSafe-RS

وحدة العقدة الأمنية SNB10D-225/CU2N من Yokogawa ProSafe-RS

التوفر: 10 متوفر في المخزون

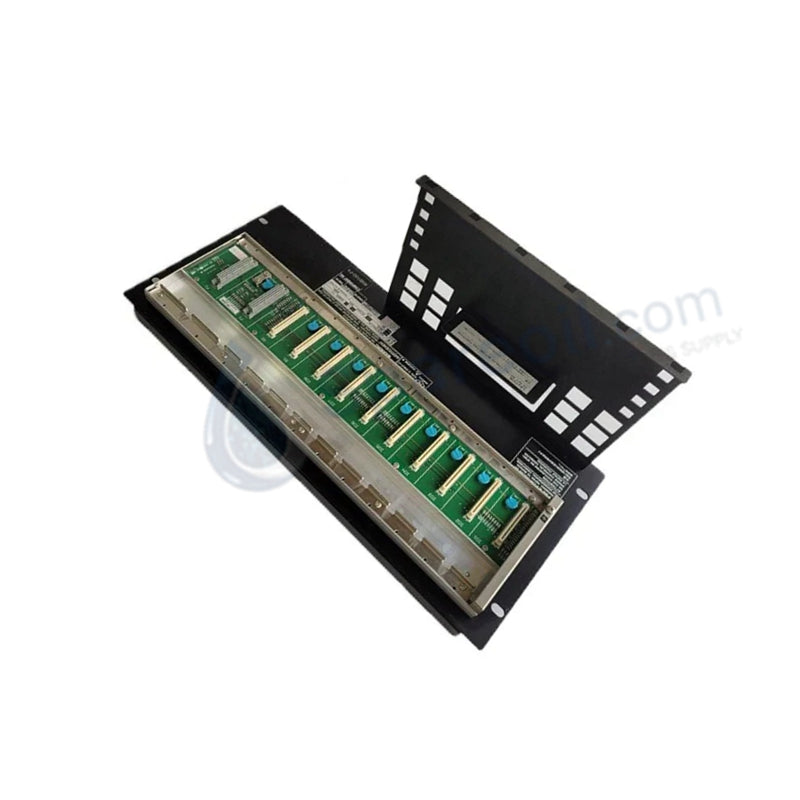

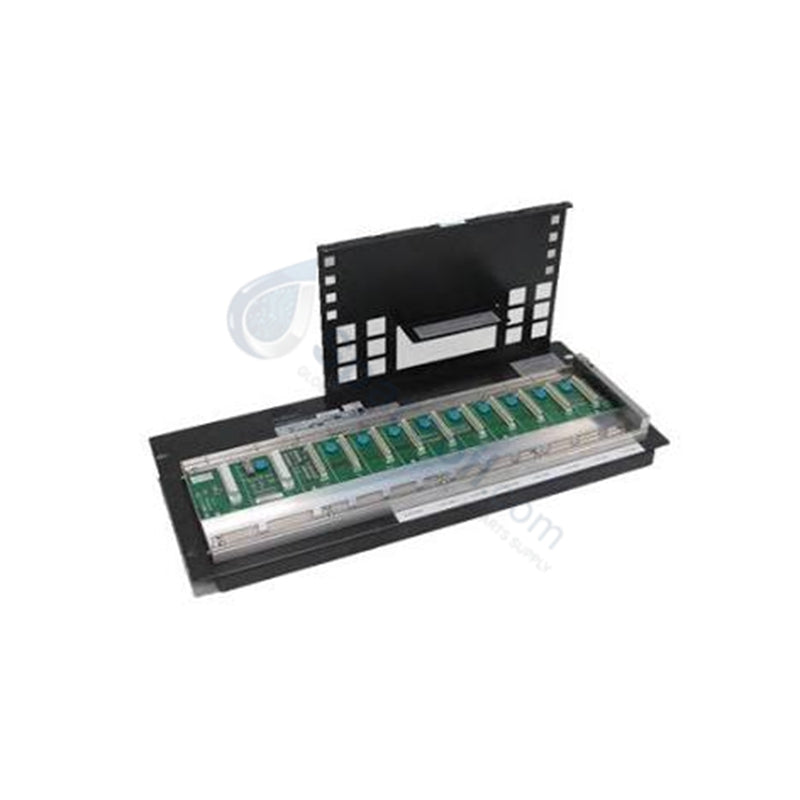

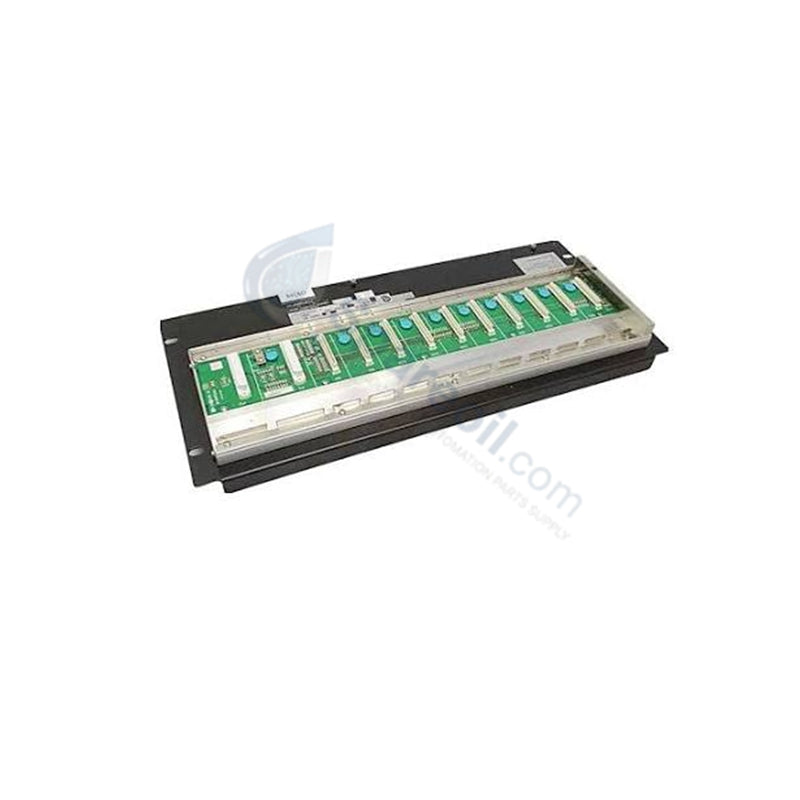

وحدة العقدة الآمنة Yokogawa SNB10D-225/CU2N تم تصميم Yokogawa SNB10D-225/CU2N (وحدة العقدة الآمنة SNB10D) للتوسع الموزع للمدخلات/المخرجات الآمنة في أنظمة الأجهزة...

رمز المنتج: SNB10D-225/CU2N

Manufacturer: Yokogawa
Product No.: SNB10D-225/CU2N
Product Type: وحدات عقد السلامة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 5900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة العقدة الآمنة Yokogawa SNB10D-225/CU2N

تم تصميم Yokogawa SNB10D-225/CU2N (وحدة العقدة الآمنة SNB10D) للتوسع الموزع للمدخلات/المخرجات الآمنة في أنظمة الأجهزة الآمنة ProSafe-RS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يضم هذا الهيكل المثبت على رف ما يصل إلى 8 وحدات إدخال/إخراج آمنة، مما يؤسس وصلات ناقل ESB كهربائية مزدوجة التكرار بوحدات التحكم الآمنة الأساسية (SCUs). من خلال فرض عزل الإشارة على مستوى الأجهزة وتنفيذ بروتوكولات وصلة الاتصال المزدوجة عبر شبكات العقدة المحلية، تضمن المجموعة انتشار إشارة التعطيل الآمن الحتمي دون المساس بسلامة الشبكة.

تفصيل اللاحقة ومصفوفة النموذج

قسم الكود	القيمة	وصف المعين
النموذج الأساسي	SNB10D	هيكل وحدة العقدة الآمنة
كود اللاحقة 1	-2	مصدر طاقة مزدوج التكرار مع ترخيص برنامج لتوسيع العقدة (R3)
كود اللاحقة 2	2	مصدر طاقة 220 إلى 240 فولت تيار متردد
كود اللاحقة 3	5	متوافق مع معيار ISA G3، تصنيف تخزين من -20 إلى 70 درجة مئوية، لا حماية من الانفجار
كود الخيار	/CU2N	وحدة موصل لناقل ESB (رقم الجزء: S9342FA)، نوع غير طرفي

المواصفات الفنية

المعلمة	المواصفات
النموذج	SNB10D-225/CU2N
العلامة التجارية	Yokogawa
المنشأ	اليابان
الدور / النوع	وحدة العقدة الآمنة (SNU)
توافق النظام	أنظمة الأجهزة الآمنة ProSafe-RS
سعة الوحدة	تصل إلى 8 وحدات إدخال/إخراج آمنة
جهد الإدخال	220 إلى 240 فولت تيار متردد
استهلاك الطاقة	1.5 أمبير إلى 2.0 أمبير (حسب الحمل)
هندسة مصدر الطاقة	مزدوج التكرار
واجهة الاتصال	ناقل ESB مزدوج (كهربائي، مزدوج)
الحد الأقصى لمسافة الناقل	100 متر لكل قطعة ESB كهربائية
طوبولوجيا الشبكة	نجمي أو ناقل
وحدة موصل الناقل	S9342FA (CU2N، غير طرفي)
العزل	عزل كلفاني بين ناقل ESB ومنطق اللوحة الخلفية
الأبعاد (العرض × الارتفاع × العمق)	482.6 ملم × 132.5 ملم × 177.0 ملم (الحاوية: 48.2 سم × 22.1 سم × 20.5 سم)
الوزن الصافي	5.9 كجم
وزن الشحن	8.0 كجم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية (تطبق قواعد تخفيض/تركيب خاصة حتى 70 درجة مئوية)
درجة حرارة التخزين	-20 إلى 70 درجة مئوية
المعيار البيئي	طلاء مطابق لمعيار ISA G3
السلامة والامتثال	IEC 61508 SIL3، CE، UL

توصيل ناقل ESB المزدوج التكرار المعتمد SIL3

يشتمل هيكل SNB10D-225/CU2N على عزل كلفاني عالي التكامل بين القنوات ومن الناقل إلى المنطق لمنع حلقات التأريض وانتشار زيادة الجهد العالي من إتلاف منطق النظام. تم تصميمه لتلبية معايير اعتماد IEC 61508 SIL3، حيث يقوم اللوحة الخلفية المتكاملة بتوجيه حلقات الأمان التناظرية والرقمية مع الحفاظ على دقة مسار تعويض الوصلة الباردة (CJC) لعناصر درجة الحرارة الحرجة. تسهل واجهة ناقل ESB المزدوجة التكرار الفحص التشخيصي المستمر على مستوى القناة والتبديل الآمن للفشل بين السيد والتابع. عند اقترانه بوحدة الموصل CU2N، يقوم الرف بتخزين خطوط إشارة العملية مباشرة ضد العابرين الكهربائيين السريعين، مما يضمن التنفيذ دون انقطاع لروتين مصفوفة إيقاف التشغيل في حالات الطوارئ (ESD).

الأسئلة المتكررة

س: ما الذي يميز خيار موصل /CU2N عن خيار /CU2T في هيكل SNB10D؟

ج: يقوم خيار /CU2N بتثبيت وحدة موصل S9342FA غير الطرفي، والتي تمرر إشارات ناقل ESB المزدوج إلى وحدات العقدة الآمنة النهائية في طوبولوجيا متسلسلة أو ناقل. يحتوي خيار /CU2T على مقاومات إنهاء ناقل مدمجة ويجب نشره حصريًا في العقدة المادية النهائية على قطعة ناقل ESB كهربائية.

س: كيف يعمل مصدر الطاقة المزدوج التكرار إذا انخفض أحد خطوط تيار المتردد؟

ج: تقوم وحدتا طاقة تيار متردد مزدوجتان من 220 إلى 240 فولت بتغذية ناقل تيار مستمر داخلي متصل بالثنائي في اللوحة الخلفية. إذا انخفض جهد أحد خطوط إمداد طاقة تيار المتردد الأساسية أو فشل داخليًا، فإن الوحدة الثانوية تتحمل فورًا الحمل الكامل من 1.5 أمبير إلى 2.0 أمبير دون مقاطعة حالات منطق الوحدة أو إطلاق رحلات أمان SIL3 خاطئة.

إرشادات التثبيت الميداني

قم بتركيب الوحدة مباشرة في حاوية رف قياسية مقاس 19 بوصة باستخدام جميع مسامير التثبيت الأربعة للشفة الأمامية. حافظ على مسافة رأسية لا تقل عن 50 ملم فوق وأسفل إطار الهيكل لضمان التبريد بالحمل الحراري الطبيعي عبر مبددات حرارة مصدر الطاقة الداخلية. تأكد من أن خط إدخال التيار المتردد منصهر وفقًا لإرشادات توزيع Yokogawa قبل تطبيق طاقة تيار متردد من 220 إلى 240 فولت.

عند توصيل موصلات ناقل ESB الكهربائي المزدوج عبر وحدة CU2N، قم بتوجيه كابلات القناة A والقناة B المحورية عبر مسارات أسلاك مستقلة لمنع التلف المادي المتزامن. قم بتثبيت جميع دروع الكابلات مباشرة بقضيب التأريض الوظيفي للخزانة باستخدام أشرطة تأريض منخفضة المعاوقة. تأكد من أن إجمالي طول قطعة ESB الكهربائية لا يتجاوز 100 متر. إذا تجاوزت المسافة المادية إلى وحدة التحكم الآمنة 100 متر، فقم بتوصيل وحدة رئيسية بصرية (SNT401) لنقل مسار الإشارة إلى وسائط الألياف الضوئية.
