الوصف

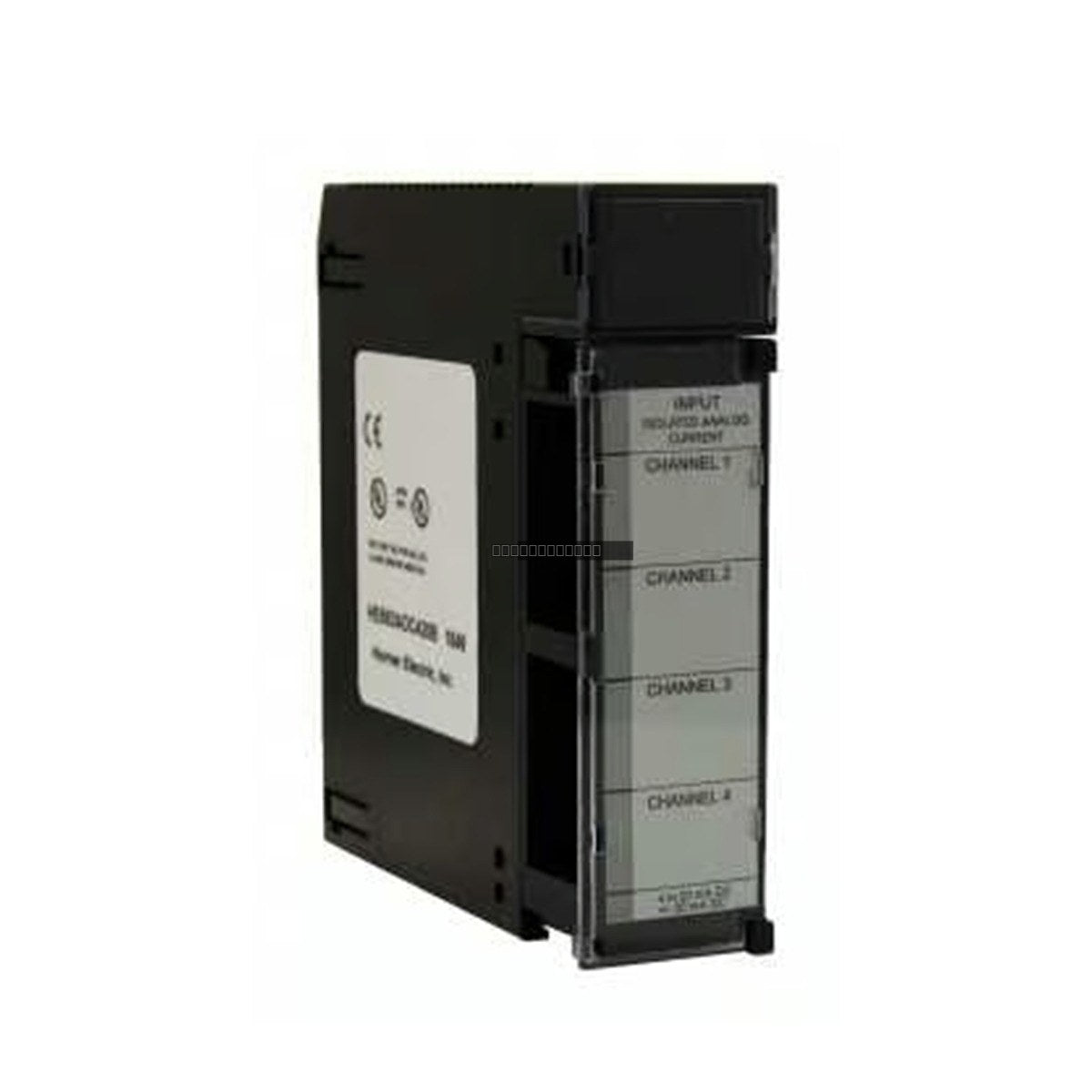

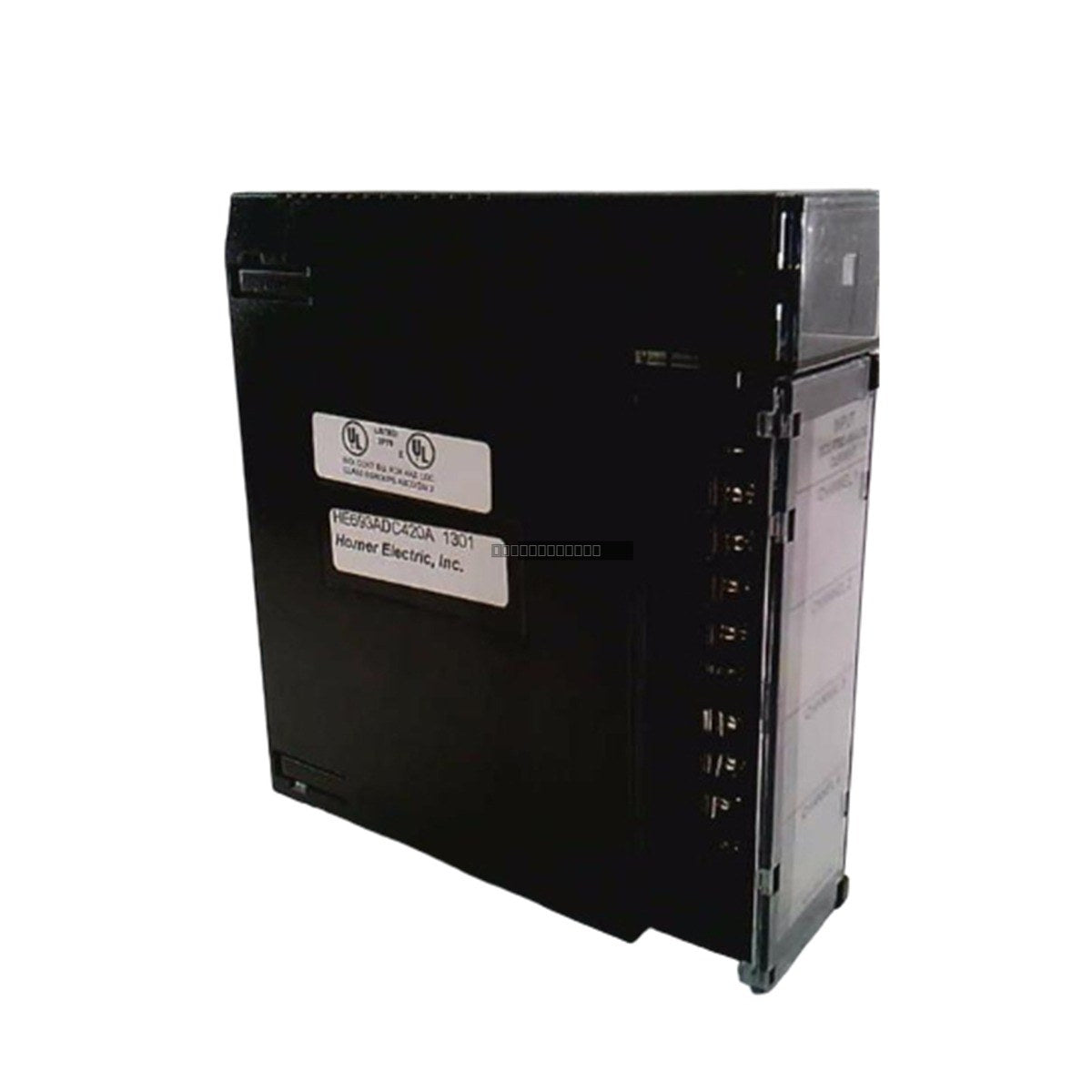

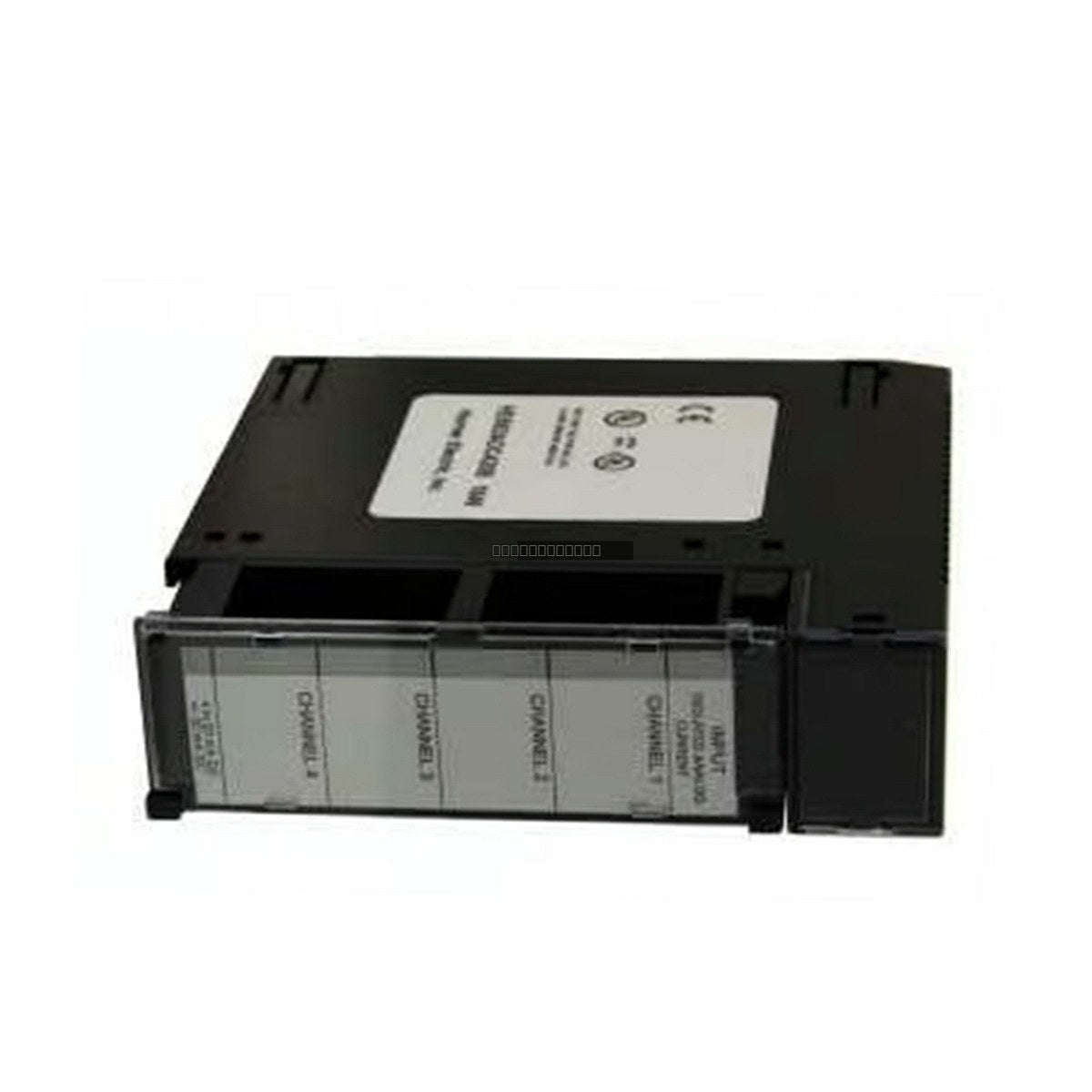

HE693ADC420 هو وحدة إدخال تناظري معزولة عالية الأداء بأربع قنوات، مصممة للاندماج مع نظام GE Fanuc Series 90-30 PLC. توفر هذه الوحدة، المصنعة بواسطة Horner Electric، مراقبة دقيقة لإشارة التيار مع عزل 1500 فولت تيار متردد RMS بين القنوات وبين القناة والأرض. تقوم بتحويل إشارات التيار الواردة إلى قيم رقمية، والتي يتم ربطها مباشرة بجدول %AI لوحدة المعالجة المركزية لـ PLC، مما يسهل الحصول على البيانات بسلاسة في البيئات الصناعية الصعبة.
الميزات
- أربع قنوات إدخال تناظرية مستقلة.
- نطاقات إدخال قابلة للتكوين: 4-20 مللي أمبير أو +/- 20 مللي أمبير.
- تحويل عالي الدقة من تناظري إلى رقمي (A/D) بدقة 18 بت مع دقة قابلة للاستخدام 14 بت.
- عزل 1500 فولت تيار متردد RMS لتعزيز سلامة الإشارة والحماية.
- إنذارات نقطة ضبط قابلة للبرمجة لكل قناة، قابلة للتكوين عبر سجلات إخراج %AQ.
- ملاحظات إدخال رقمي مباشر (%I) عند الوصول إلى نقاط الضبط أو تجاوزها.
التطبيقات
- توليد الطاقة ومراقبة المحطات الفرعية.
- العمليات الصناعية الثقيلة، بما في ذلك صهر الصلب والألومنيوم.
- خطوط الإنتاج الآلية والتحكم في آلات البناء.
- آلات النسيج وتجهيز الأغذية والتعبئة والتغليف.
المواصفات الفنية
| النموذج | HE693ADC420 |
| القنوات | 4 |
| نطاق الإدخال | 4-20 مللي أمبير، +/- 20 مللي أمبير |
| العزل | 1500 فولت تيار متردد RMS |
| الدقة | 18 بت (تناظري/رقمي)، 14 بت قابل للاستخدام |
| معدل التحديث | 45 قناة/ثانية |
| استهلاك الطاقة | 7 واط (140 مللي أمبير عند 5 فولت)، 1.2 واط (50 مللي أمبير عند 24 فولت) |
| رطوبة التشغيل | 5% إلى 95% (غير مكثفة) |
إرشادات التركيب
- فصل الطاقة: افصل دائمًا الطاقة عن رف PLC قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
- التركيب: تأكد من تثبيت الوحدة بالكامل في فتحة اللوحة الخلفية لسلسلة 90-30 وتثبيتها باستخدام مسامير التثبيت المدمجة.
- الأسلاك: استخدم الكابلات المزدوجة المجدولة المحمية للإشارات التناظرية لتقليل تداخل EMI/RFI. تأكد من تأريض الدرع بشكل صحيح عند المصدر أو جانب الرف وفقًا للأكواد الكهربائية المحلية.
- البيئة: حافظ على تهوية كافية داخل الخزانة لضمان عمل الوحدة ضمن حدود درجة الحرارة المحددة.
- احتياطات التفريغ الكهروستاتيكي: تعامل مع الوحدة من حوافها أو غلافها؛ تجنب لمس دبابيس موصل اللوحة الخلفية لمنع تلف التفريغ الكهروستاتيكي.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة HE693ADC420؟
تم تصميم HE693ADC420 لتحويل إشارات التيار التناظرية إلى بيانات رقمية لمعالجتها بواسطة GE 90-30 PLC، مما يوفر 4 قنوات إدخال معزولة مع نقاط ضبط إنذار قابلة للبرمجة.
كيف يتم تكوين نقاط ضبط الإنذار؟
نقاط ضبط الإنذار يحددها المستخدم ويتم تكوينها داخل برنامج PLC باستخدام سجلات الإخراج %AQ. عندما يتجاوز الإدخال نقطة ضبطه، يتم تنشيط إدخال رقمي %I مطابق.
ما هو تصنيف العزل لهذه الوحدة؟
تتميز HE693ADC420 بعزل 1500 فولت تيار متردد RMS، مما يوفر حماية قوية بين القنوات وبين القنوات والأرض.
