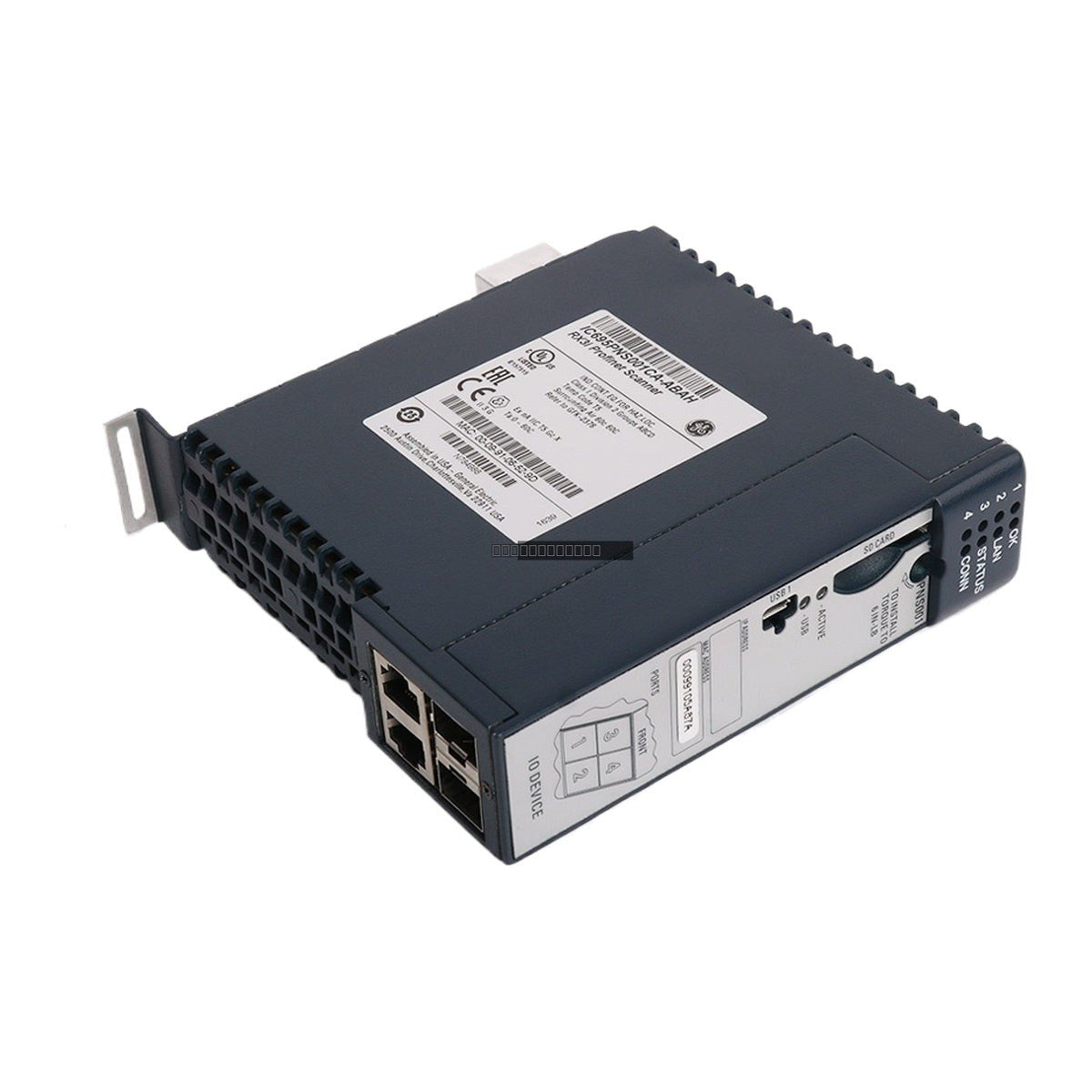

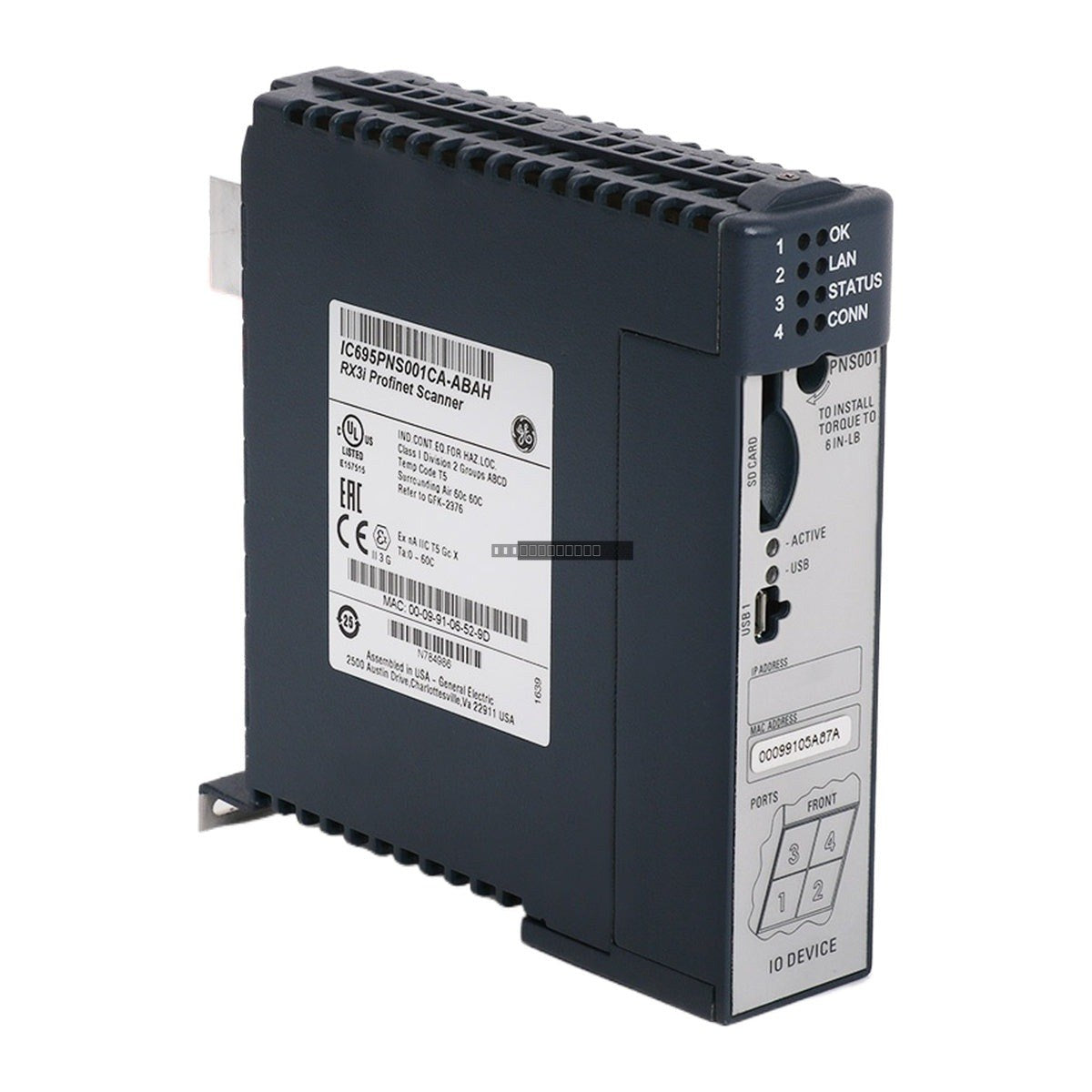

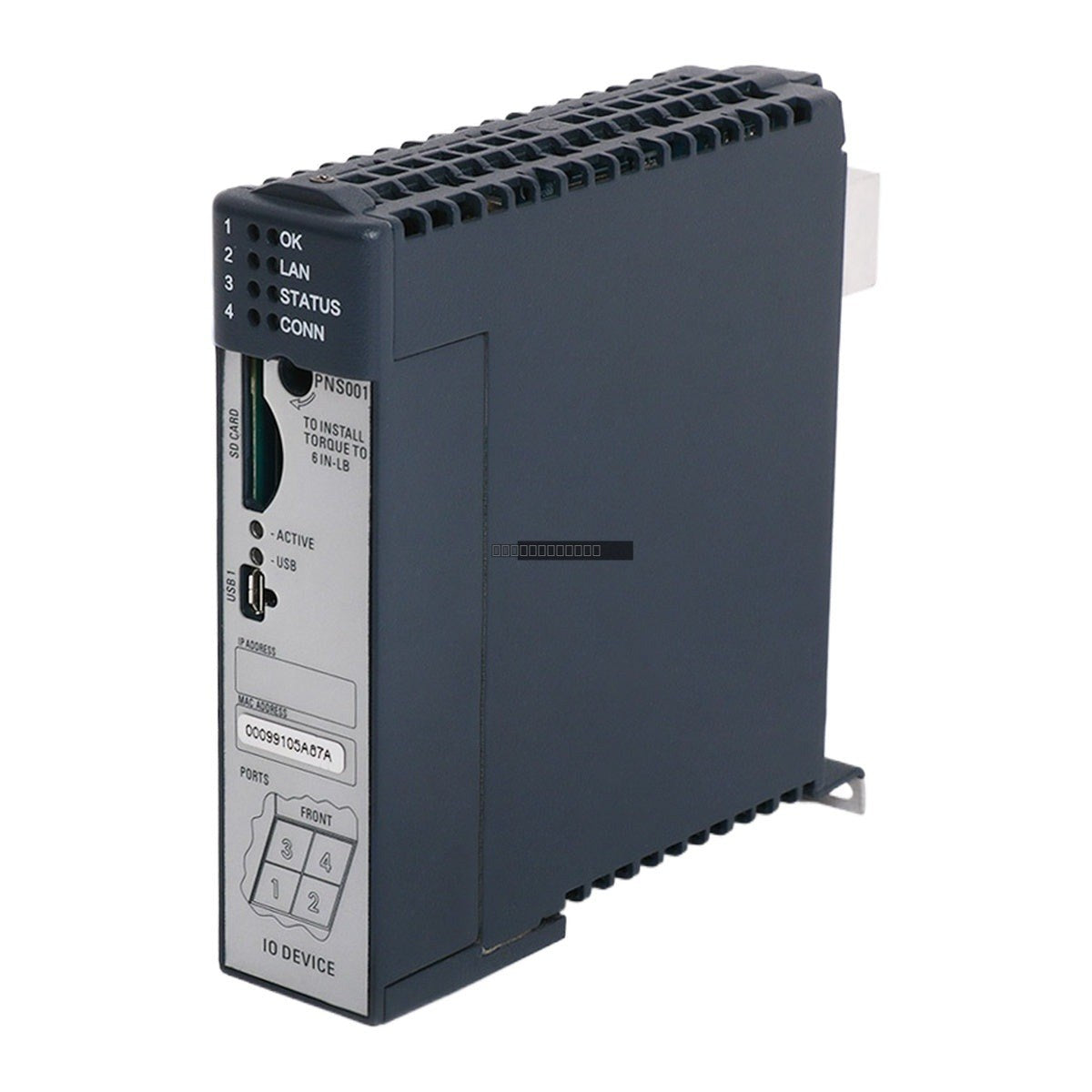

تُعد وحدة General Electric IC695PNS001CA-ABAH عبارة عن وحدة ماسح ضوئي (scanner) لـ PROFINET عالية الأداء، مصممة لمنصة التشغيل الآلي PACSystems RX3i. تعمل هذه الوحدة كجهاز إدخال/إخراج لـ PROFINET، مما يتيح الاتصال السلس بين رف الإدخال/الإخراج RX3i أو Series 90-30 البعيد ووحدة تحكم إدخال/إخراج PROFINET مركزية. وهي مصممة لإدارة تبادل بيانات الإدخال/الإخراج، وتكوين الوحدة، وتشخيص الشبكة عبر مختلف الطوبولوجيا الصناعية.
الميزات
- وحدة ذات فتحة واحدة للوحات RX3i الخلفية الشاملة
- تدعم وظائف جهاز الإدخال/الإخراج من الفئة A لـ PROFINET V2.3
- مجهزة بأربعة منافذ إيثرنت: منفذان RJ45 وفتحتان SFP لوسائط النحاس أو الألياف البصرية المرنة
- لوحة دوائر مطبوعة مطلية بمادة عازلة لحماية بيئية معززة
- تدعم طوبولوجيا الشبكة المتعددة بما في ذلك الخط، وسلسلة ديزي، والنجمة، والحلقة، والوسائط المتكررة
- تتضمن منفذ Micro USB أمامي لتحديثات البرامج الثابتة والصيانة
- دعم مدمج لبطاقة SD لنقل اسم الجهاز وتبسيط الاستبدال
التطبيقات
- الماء/الصرف الصحي: القياس عن بعد والمراقبة لمحطات الضخ وأحواض المعالجة عن بُعد
- النفط والغاز: إدارة مشعبات خطوط الأنابيب الموزعة، وعدادات التدفق، وصمامات رؤوس الآبار
- تجميع السيارات: دمج بيانات خطوط التجميع متعددة الأجزاء
- توليد الطاقة: تشخيص في الوقت الفعلي للمفاتيح الكهربائية، وأنظمة التبريد، والعمليات المساعدة
المواصفات الفنية
| الموديل | IC695PNS001CA-ABAH |
| خط الإنتاج | PACSystems RX3i |
| البروتوكول | PROFINET |
| الطاقة الداخلية (5 فولت تيار مستمر) | 1.1 أمبير |
| الطاقة الداخلية (3.3 فولت تيار مستمر) | 1.2 أمبير |
| بتات الحالة/التحكم | 32 إدخال / 32 إخراج |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الشهادات | CE، UL/cUL، ATEX (الفئة الأولى، القسم 2، المجموعات A-D؛ المنطقة 2) |
إرشادات التثبيت
- قم بإيقاف تشغيل رف RX3i بالكامل قبل إدخال الوحدة أو إزالتها؛ لا يدعم التبديل السريع.
- قم بتثبيت الوحدة في حاوية مصنفة NEMA/UL من النوع 1 أو IP20 لضمان الحماية المناسبة.
- تأكد من التهوية الكافية للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد.
- استخدم كابلات إيثرنت محمية للبيئات عالية التداخل الكهرومغناطيسي للحفاظ على سلامة الرابط.
- تأكد من استخدام برنامج PACSystems Machine Edition (الإصدار 8.0 أو أحدث) للتكوين.
الأسئلة الشائعة
هل تعمل كوحدة تحكم PROFINET؟
لا، إنها تعمل حصريًا كجهاز PROFINET (تابع/ماسح ضوئي). تقوم بإدارة الإدخال/الإخراج لرفها المحلي وتقدم التقارير إلى وحدة تحكم.
هل يمكنني تبديل هذه الوحدة بسرعة؟
لا. لا تدعم وحدة IC695PNS001 الإدخال أو الإزالة أثناء تشغيل الرف. يجب عليك إيقاف تشغيل رف RX3i بالكامل قبل تثبيت الوحدة أو إزالتها لتجنب تلف الأجهزة.
كم عدد منافذ الإيثرنت التي تحتوي عليها الوحدة؟
تم تجهيز هذه الوحدة بأربعة منافذ إيثرنت: منفذان RJ45 قياسيان ومنفذا SFP لوحدات SFP للألياف البصرية أو النحاس.
