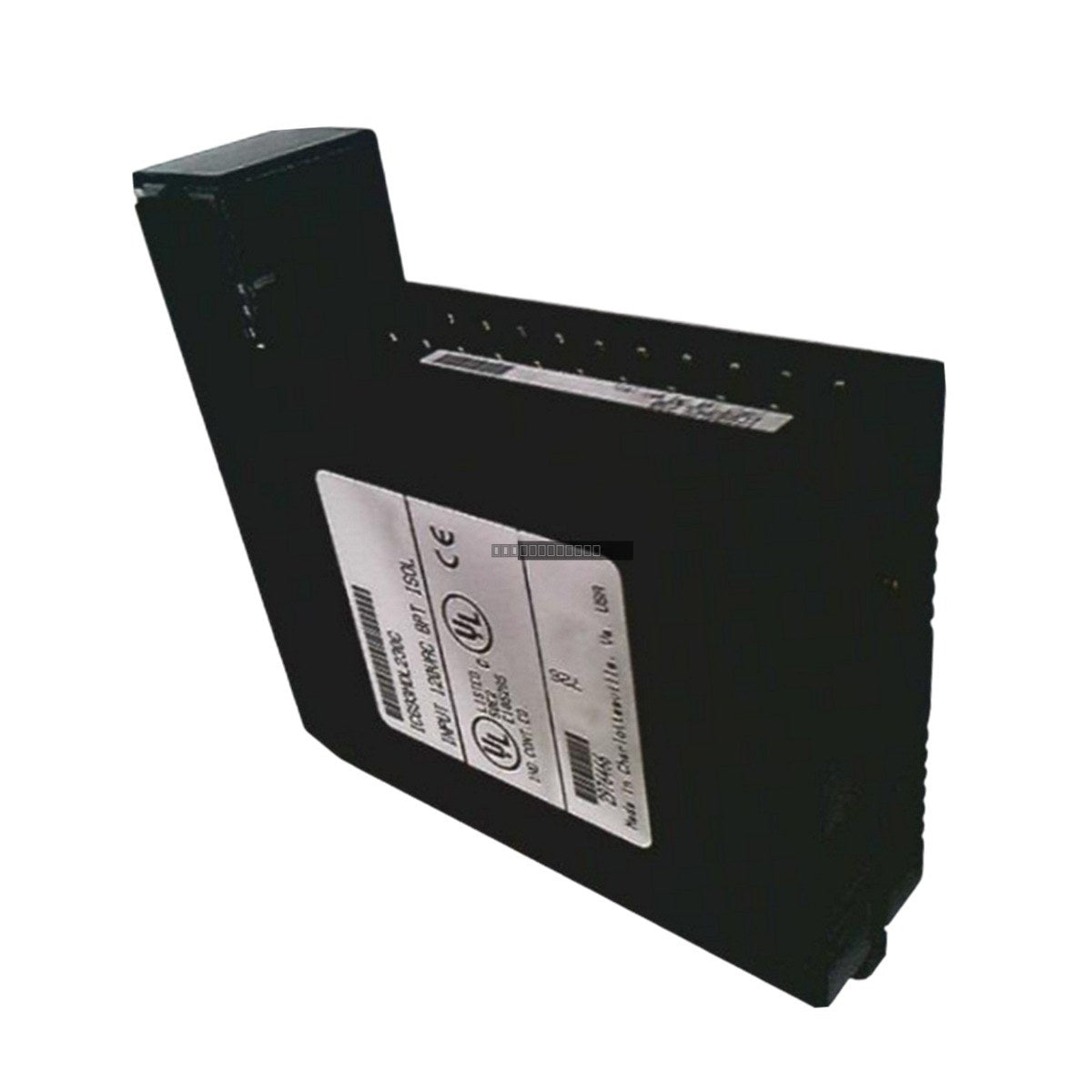

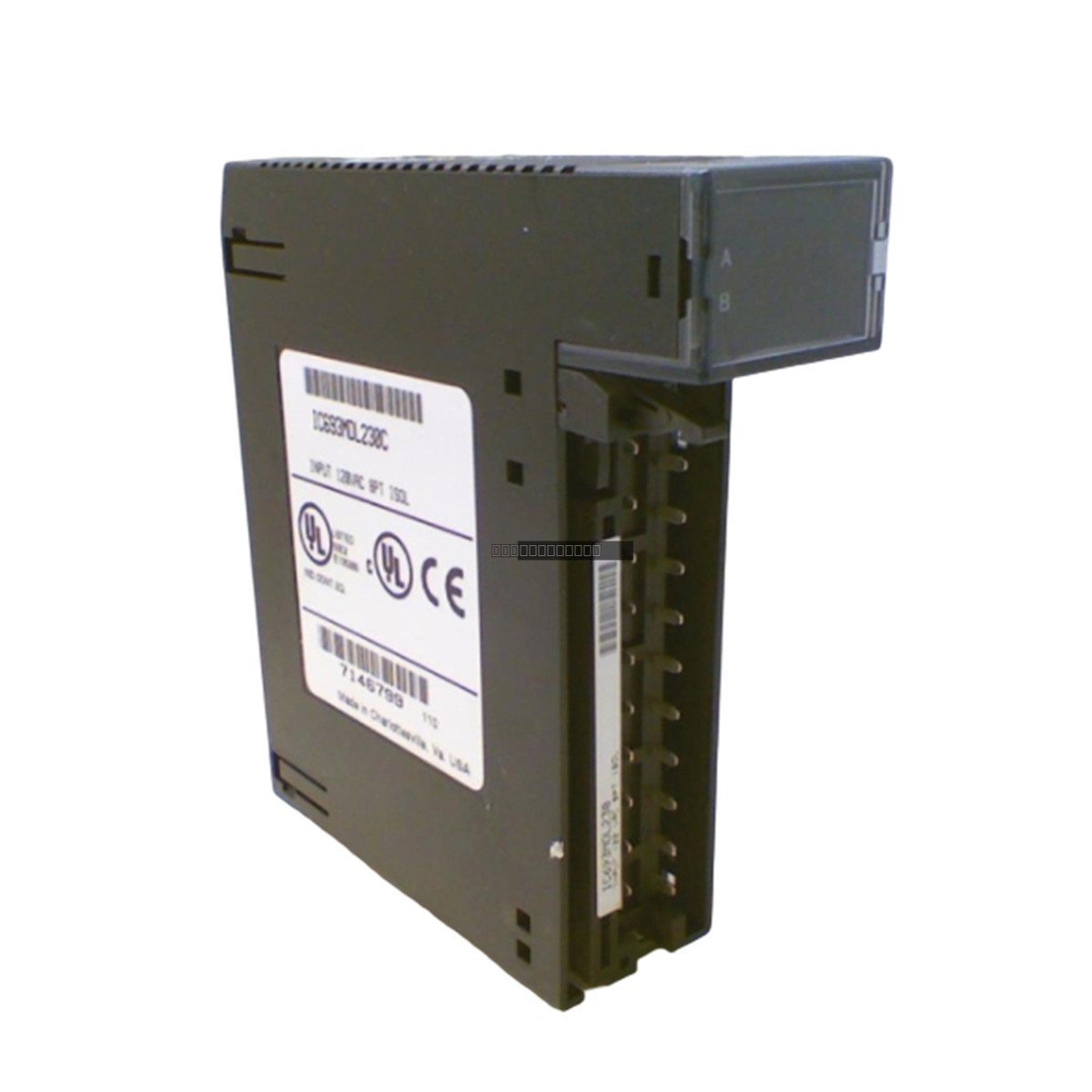

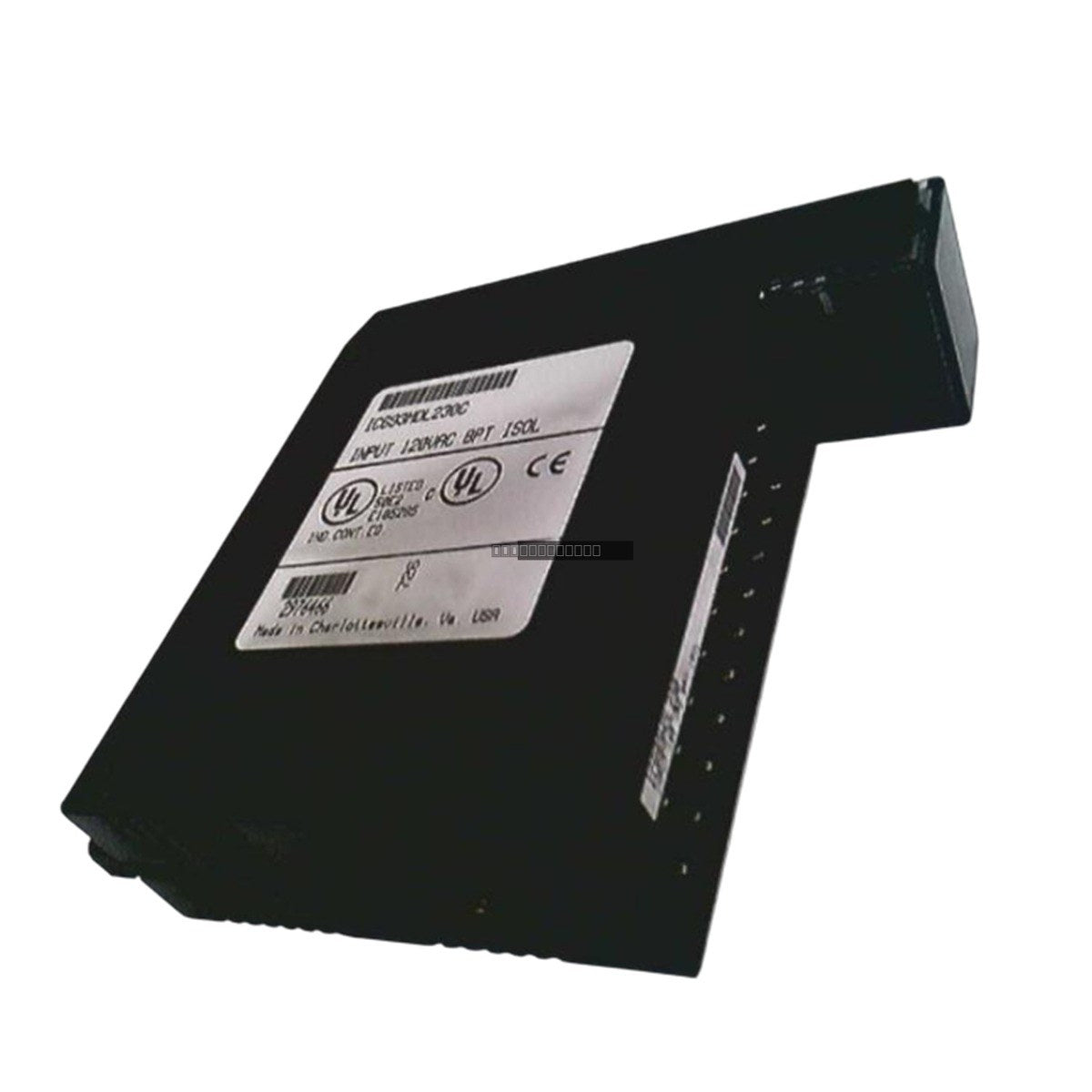

وحدة General Electric IC693MDL230 هي وحدة إدخال معزولة 8 نقاط، 120 فولت تيار متردد، مصممة لمنصة جهاز التحكم المنطقي القابل للبرمجة (PLC) من سلسلة 90-30. تتميز هذه الوحدة بدوائر إدخال تفاعلية، مما يوفر اكتشافًا قويًا للإشارة لأجهزة الحقول الصناعية مثل مفاتيح الحد، وأزرار الضغط، وأجهزة استشعار القرب. كل نقطة من نقاط الإدخال الثمانية معزولة كهربائيًا، مما يضمن التشغيل الموثوق به في البيئات التي تتطلب فصل الإشارة.
الميزات
- 8 نقاط إدخال معزولة لتشغيل 120 فولت تيار متردد
- متوافقة مع لوحات قاعدة PLC من سلسلة 90-30 (5 فتحات و 10 فتحات)
- دوائر إدخال تفاعلية (مقاوم/مكثف)
- مؤشرات حالة LED مدمجة لكل نقطة (A1-A8)
- تحديد الوحدة عالية الجهد عبر حافة مرمزة باللون الأحمر
- يتطلب طاقة حقل يوفرها المستخدم لأجهزة الإدخال
المواصفات الفنية
| النموذج | IC693MDL230 |
| المدخلات | 8 نقاط، معزولة |
| الجهد المقنن | 120 فولت تيار متردد، 50/60 هرتز |
| نطاق جهد الإدخال | 0 إلى 132 فولت تيار متردد |
| الجهد في حالة التشغيل | 74 إلى 132 فولت تيار متردد |
| الجهد في حالة الإيقاف | 0 إلى 20 فولت تيار متردد |
| التيار في حالة التشغيل | 6 مللي أمبير كحد أدنى |
| التيار في حالة الإيقاف | 2.2 مللي أمبير كحد أقصى |
| العزل | 1500 فولت تيار متردد (الحقل إلى المنطق)، 500 فولت تيار متردد (إدخال إلى إدخال) |
| وقت الاستجابة | 30 مللي ثانية (تشغيل)، 45 مللي ثانية (إيقاف) |
| استهلاك الطاقة | 60 مللي أمبير من ناقل اللوحة الخلفية 5 فولت |
التطبيقات
- تنسيق ناقل التعبئة والمناولة للمواد
- حالة مضخة المياه والصرف الصحي ومراقبة المستوى
- عمليات التصنيع الصناعي بما في ذلك قولبة الحقن
- البنية التحتية للمباني وأنظمة التحكم في التدفئة والتهوية وتكييف الهواء
إرشادات التركيب
- يجب دائمًا إيقاف تشغيل لوحة قاعدة PLC قبل إدخال الوحدة أو إزالتها لمنع الصدمات الكهربائية أو تلف الأجهزة.
- يمكن تركيب الوحدة في أي فتحة إدخال/إخراج متوفرة في لوحة قاعدة Series 90-30 ذات 5 فتحات أو 10 فتحات.
- قم بمحاذاة الوحدة بعناية مع القضبان العلوية والسفلية، وادفعها في الحامل، وتأكد من أن موصل اللوحة الخلفية مثبت بالكامل.
- ثبت الوحدة عن طريق شد المسمار المثبت الموجود في الجزء السفلي من الواجهة.
- تأكد من أن الأسلاك الميدانية موجهة ومحمية بشكل صحيح وفقًا للوائح الكهربائية المحلية لتقليل التداخل الكهرومغناطيسي.
الأسئلة الشائعة
ما هي وحدة IC693MDL230؟
وحدة IC693MDL230 هي وحدة إدخال معزولة 8 نقاط 120 فولت تيار متردد لنظام GE Series 90-30 PLC، تستخدم لربط الأجهزة الميدانية بمنطق جهاز التحكم.
هل يمكن استخدام هذه الوحدة مع طاقة التيار المستمر؟
لا، هذه الوحدة مصممة خصيصًا لإشارات الإدخال بالتيار المتردد ولا يمكن استخدامها مع مصادر طاقة التيار المستمر.
كيف يتم عزل المدخلات؟
توفر الوحدة عزلًا بقوة 1500 فولت RMS بين جانب الحقل والجانب المنطقي، وعزلًا بقوة 500 فولت RMS بين نقاط الإدخال الفردية.
ماذا تشير مؤشرات LED؟
تشير مؤشرات LED الخضراء الثمانية الموجودة على اللوحة الأمامية إلى حالة التشغيل/الإيقاف لكل نقطة إدخال مقابلة. عندما يضيء مؤشر LED، تكون نقطة الإدخال في حالة التشغيل.
