A1BA4D-05 ورقة بيانات ودليل تقني لـ Yokogawa CENTUM VP

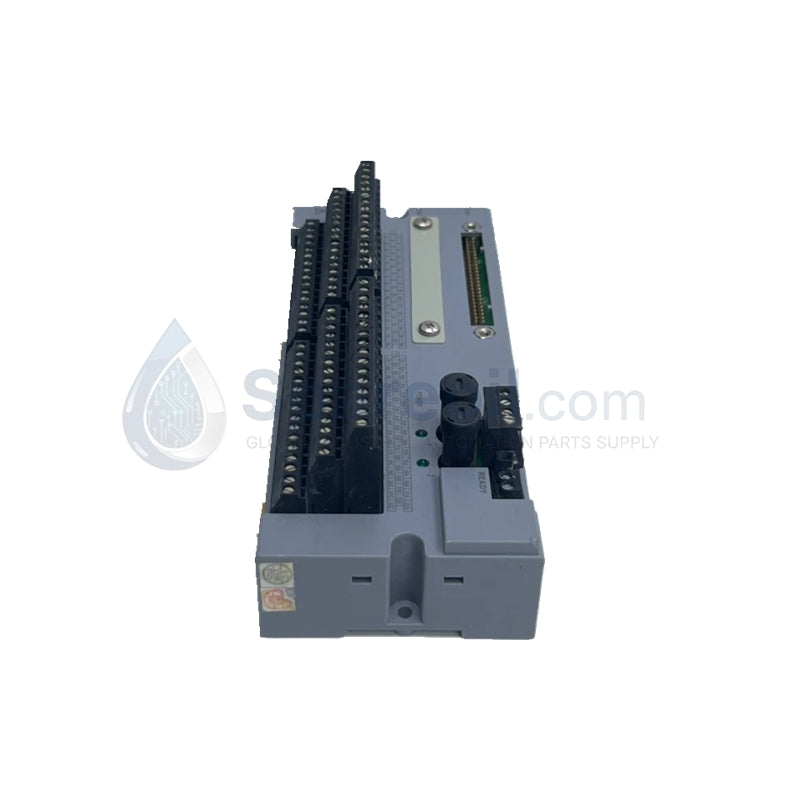

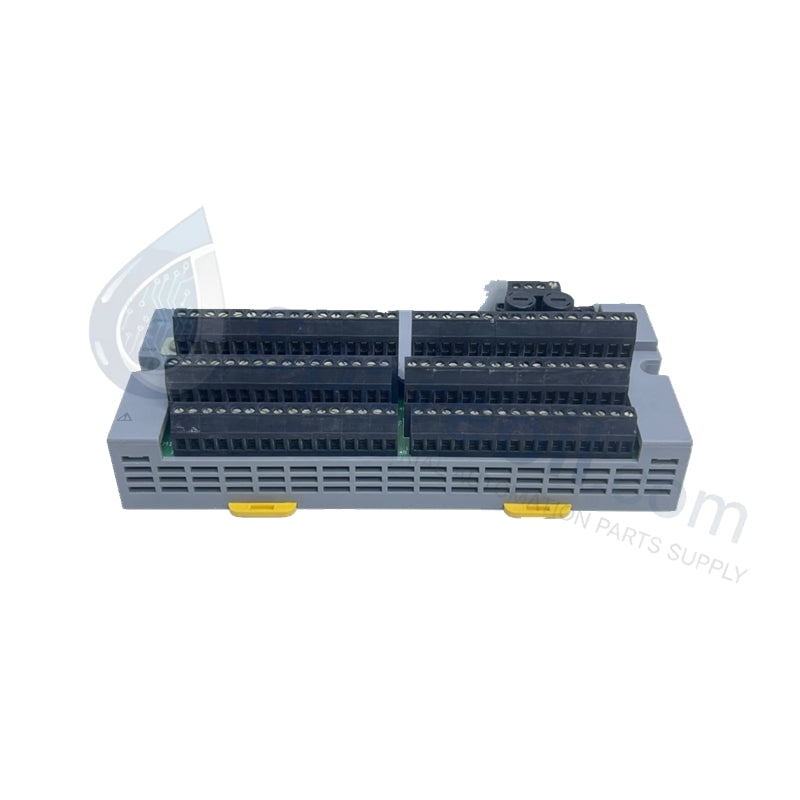

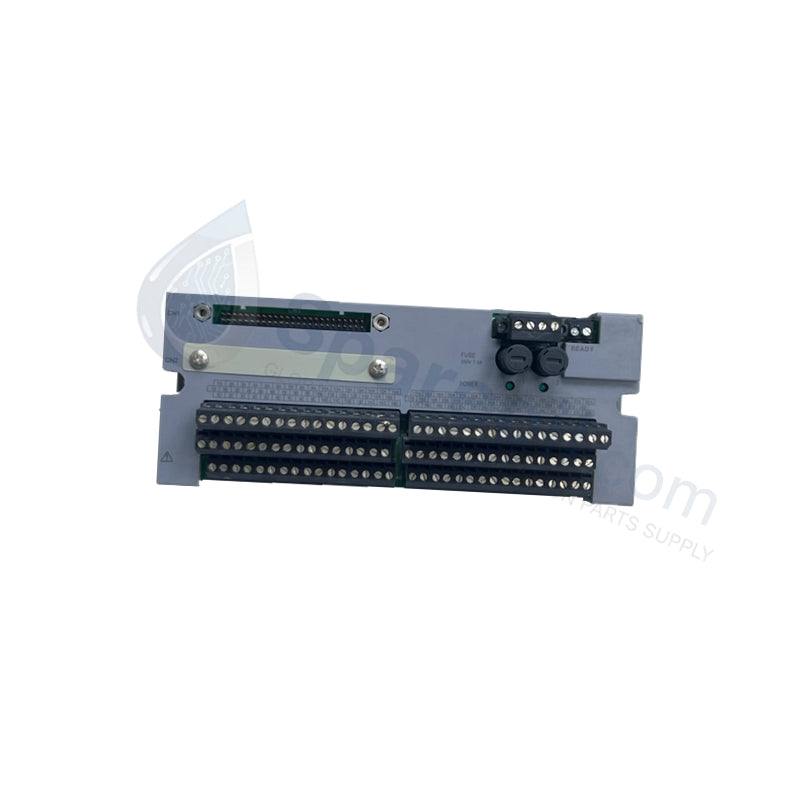

لوحة طرفية Yokogawa A1BA4D-05 CENTUM VP FIO

لوحة طرفية Yokogawa A1BA4D-05 CENTUM VP FIO

التوفر: 10 متوفر في المخزون

لوحة طرفية من Yokogawa A1BA4D-05 FIO تعمل لوحة Yokogawa A1BA4D-05، المصنفة أيضًا باسم اللوحة الطرفية التناظرية A1BA4D، كمكون أجهزة مخصص...

رمز المنتج: A1BA4D-05

Manufacturer: Yokogawa
Product No.: A1BA4D-05
Product Type: لوحات طرفية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

لوحة طرفية من Yokogawa A1BA4D-05 FIO

تعمل لوحة Yokogawa A1BA4D-05، المصنفة أيضًا باسم اللوحة الطرفية التناظرية A1BA4D، كمكون أجهزة مخصص لتوصيل إشارات المجال التناظرية بوحدات الإدخال/الإخراج FIO ضمن بنيات التحكم CENTUM VP وProSafe-RS.

توضيح اللاحقة ومصفوفة النموذج

الرمز	الخيار / المواصفات	الوصف
A1BA4D	النموذج الأساسي	لوحة طرفية تناظرية (أحادية ومزدوجة التكرار، 16 قناة × 1 أو 8 قنوات × 1، تثبيت على سكة DIN)
-0	دائمًا 0	المواصفات القياسية
5	نوع الحماية	النوع الأساسي بدون حماية من الانفجار

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	A1BA4D-05
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.3 كجم (صافي)، 1.5 كجم (الشحن)
الأبعاد	26.3 سم × 13.8 سم × 8.8 سم
درجة حرارة التشغيل	-10 إلى +60 درجة مئوية
استهلاك الطاقة	وحدة واجهة طرفية مجال سلبية
توافق النظام	أنظمة CENTUM VP / CS 3000 / ProSafe-RS FIO
سعة القناة	تكوينات أحادية ومزدوجة التكرار (8 قنوات × 1 أو 16 قناة × 1)
اتصال المجال	أطراف تثبيت بالضغط، محول كابل KS، أو موصل MIL
الوحدات المتوافقة	AAI135, AAI835, AAP135, AAI141, AAV141, AAV144, AAB841, AAI841, AAV544, AAI143, AAI543
جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة

التحكم في العمليات والاتصال بـ DCS

تقوم وحدة التوجيه A1BA4D-05 بدمج أسلاك إشارة المجال وتنشئ مسارات اتصال منخفضة الممانعة لبطاقات الإدخال والإخراج التناظرية FIO. يحافظ هيكل كتلة طرف التثبيت بالضغط على اتصال كهربائي مستقر لأجهزة إرسال بروتوكول حلقة HART 4-20 مللي أمبير وصمامات التحكم، مما يمنع أخطاء انخفاض الجهد عبر خزانات التجميع عالية الكثافة. يدعم توجيه تتبع الإشارة الداخلي أزواج الوحدات المزدوجة التكرار للحفاظ على استمرارية الإشارة دون انقطاع دون الحاجة إلى أجهزة طرفية ثانوية.

الأسئلة المتداولة

س: كيف تدعم لوحة A1BA4D-05 إعدادات الإدخال/الإخراج المزدوجة التكرار؟

ج: تتميز اللوحة بتقسيم تتبع الناقل الداخلي الذي يوجه إشارات المجال في وقت واحد إلى كابلات الإدخال/الإخراج الزائدة دون الحاجة إلى أطراف توصيل خارجية.

س: ما هي الطريقة المستخدمة لتأمين أسلاك المجال على واجهة A1BA4D-05؟

ج: يتم توصيل الأسلاك مباشرة عبر أطراف التثبيت اللولبية المدمجة أو الاتصال عبر كابلات واجهة KS مجمعة مسبقًا وموصلات MIL.

إرشادات التثبيت الميداني

قم بتركيب لوحة الطرفية A1BA4D-05 على سكة DIN قياسية مقاس 35 ملم داخل حاوية التجميع، مع التحقق من أن مشبك الاحتفاظ بالسكك يعمل بالكامل. قم بتجريد عزل الموصل الميداني إلى طول المقياس الموصى به قبل إدخال الأسلاك في أطراف التثبيت بالضغط، وشد أطراف اللولب إلى حد عزم الدوران المحدد. عند توصيل كابلات الواجهة بوحدات FIO عبر موصلات KS أو MIL، قم بقفل مزاليج الاحتفاظ لتجنب الانفصال الناتج عن الاهتزازات. قم بتوصيل ناقل تأريض اللوحة باتصال تأريض اللوحة الطرفية لضمان إنهاء فعال لدرع الإشارة.
