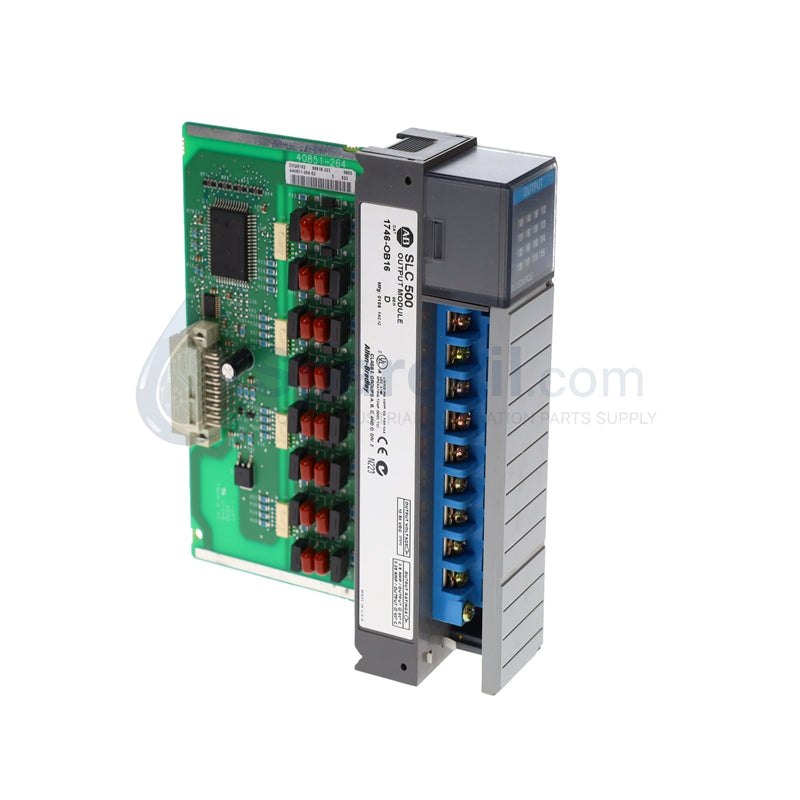

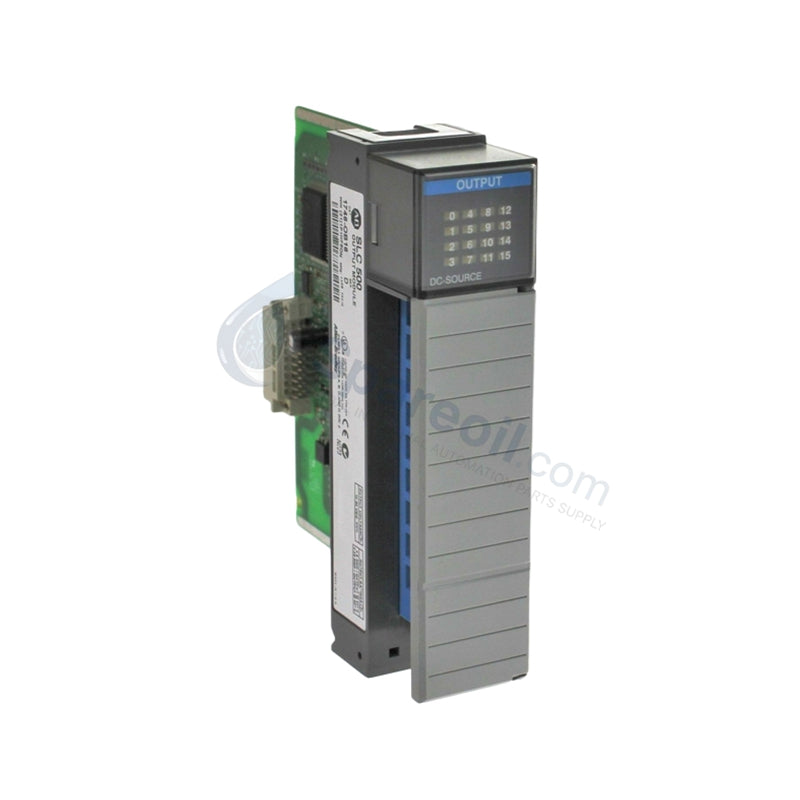

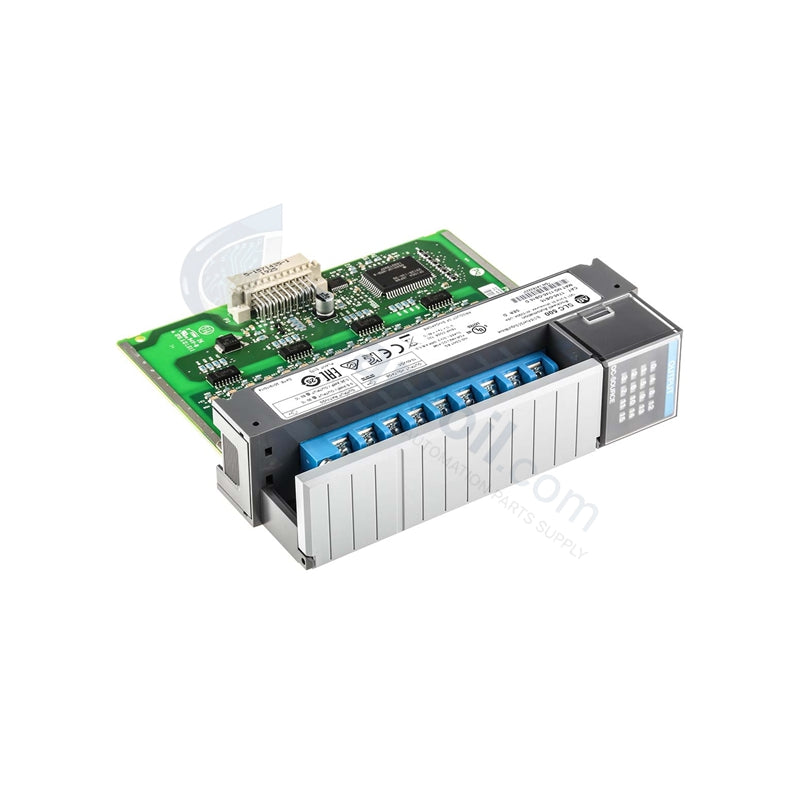

Módulos de E/S Allen-Bradley 1746-OB16 SLC 500

El Allen-Bradley 1746-OB16/D, también catalogado como Módulo de Salida 1746-OB16, funciona como un componente de hardware dedicado para la ejecución discreta de suministro de corriente dentro de las plataformas SLC 500.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	1746-OB16
Marca	Allen-Bradley
Origen	EE. UU.
Peso	0.60 lbs (0.25 kg)
Dimensiones	145 x 35 x 130 mm
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	280 mA a 5 VCC, 0 mA a 24 VCC de carga de corriente de la placa base
Número de salidas	16 salidas (1 grupo)
Configuración	Configuración de suministro
Voltaje nominal	24 VCC
Rango de voltaje de funcionamiento	10 a 50 VCC
Corriente de salida máxima	1 A por canal (16 A máx. por módulo)
Corriente de carga mínima	1 mA
Caída de voltaje máxima en estado ON	1.2 V a 0.5 A
Fuga máxima en estado OFF	1 mA
Corriente de sobretensión por salida	3 A durante 10 ms
Retardo de señal (carga resistiva)	0.1 ms (encendido) / 1 ms (apagado)
Disipación de calor	1.4 W mín., 7.6 W total del módulo máx. (0.388 W por punto)
Voltaje de aislamiento	1500 V CA durante 1 segundo (canal a placa base)
Estilo de indicación	LEDs de estado de canal individual
Estilo de terminal	Bloque de terminales de tornillo extraíble
Estilo de montaje	Montaje en rack (ranura de chasis SLC 500)

Integración de Control Industrial y Accionamiento

El 1746-OB16 gestiona la propagación de señales discretas ajustadas a las restricciones de velocidad de comunicación del bus de la placa base del ensamblaje del chasis SLC. Integrado directamente en la placa base de hardware paralela, el módulo facilita las rutinas de escalado de densidad de E/S uniformes en redes determinísticas Profinet/EtherNet/IP heredadas y actualizadas a través de escáneres de red. La coherencia del sistema requiere una compatibilidad de firmware flash coincidente entre los módulos de interfaz de red activos para procesar con precisión el mapa de salida de suministro de 16 puntos sin generar errores de paquetes de comunicación cíclicos ni retrasos en la transmisión.

Preguntas Frecuentes

P: ¿El 1746-OB16 admite capacidades de intercambio en caliente (extracción e inserción con alimentación)?

R: No. La arquitectura de la placa base del chasis SLC 500 no admite RIUP. La fuente de alimentación del chasis debe apagarse completamente antes de insertar o extraer el módulo para evitar daños eléctricos a los componentes lógicos internos o a las líneas del bus de la placa base.

P: ¿Cuáles son las consecuencias de exceder el umbral de disipación de calor total del módulo de 7.6 W?

R: Exceder la capacidad de disipación de calor especificada puede elevar las temperaturas de funcionamiento ambiente locales dentro de la carcasa del chasis, degradando los componentes de conmutación de estado sólido, reduciendo la precisión de la carga de salida y potencialmente provocando estados de apagado térmico temprano.

Pautas de Instalación en Campo

Inserción de ranura de chasis: Alinee la placa de circuito del módulo con las guías superior e inferior del chasis de la ranura seleccionada. Deslice el hardware firmemente en el conector de la placa base hasta que las lengüetas de retención superior e inferior encajen y se bloqueen completamente en su lugar.
Configuración del cableado de terminales: Asegúrese de que el bloque de terminales extraíble esté desconectado antes de insertar el cableado de campo. Conecte la fuente de alimentación de suministro nominal de 24 VCC y las cargas de actuador de campo a los terminales de tornillo designados, aplicando el par apropiado para evitar puntos de contacto de alta resistencia.
Mejores prácticas de conexión a tierra del blindaje: Conecte el terminal de tierra del chasis SLC 500 directamente a una barra de bus de tierra funcional de baja impedancia. Dirija todo el cableado de carga inductiva, como las líneas de bobina de solenoides y relés, lejos de las rutas de comunicación de bajo voltaje para suprimir la inyección de ruido de alta frecuencia.
