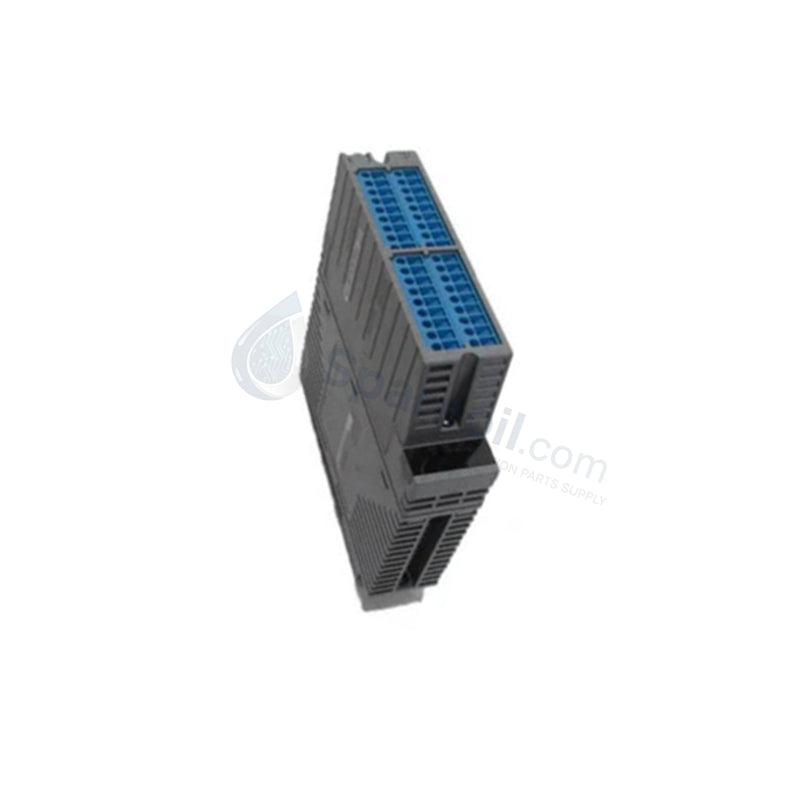

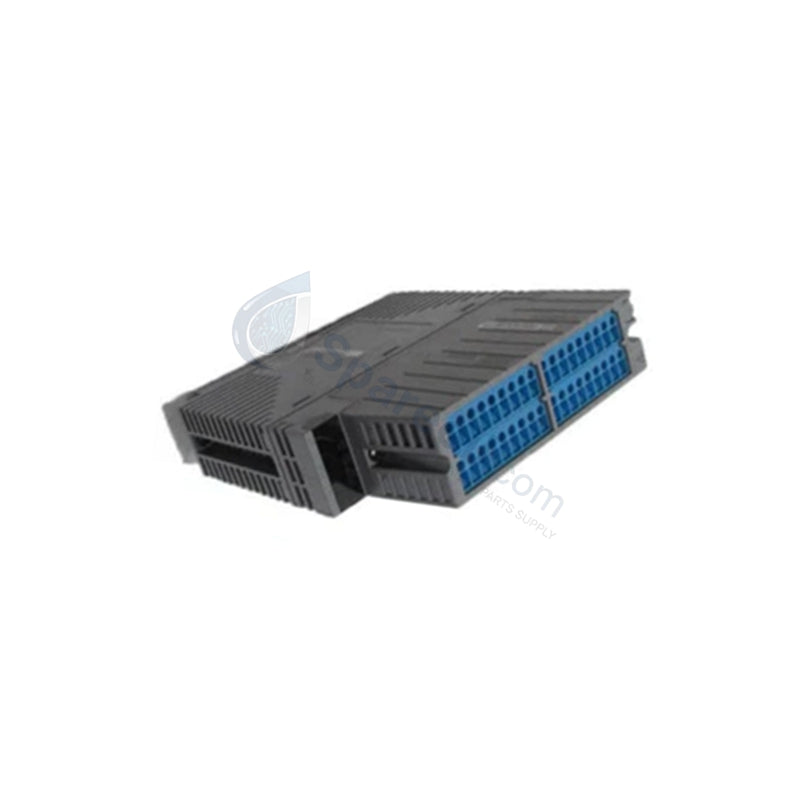

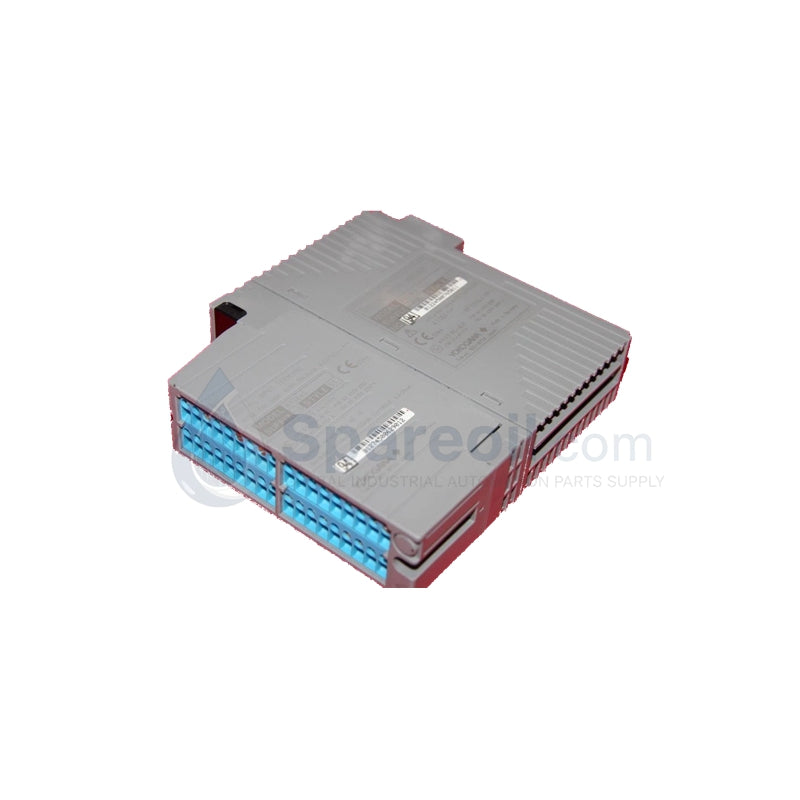

Módulo de Salida Digital Yokogawa ASD143-P00 Serie CENTUM

El Yokogawa ASD143-P00, también catalogado como Módulo de Salida Digital ASD143, funciona como un componente de hardware dedicado para el control de procesos y la señalización de estado dentro de CENTUM VP, CENTUM CS3000 y las Unidades de Nodo FIO.

Especificaciones de Hardware

Parámetro Especificación
Modelo ASD143-P00 (Estilo S1)
Marca Yokogawa
Origen Japón (Alternativamente procesado a través de redes de distribución mundiales)
Peso 0.3 kg peso neto del módulo (0.5 kg / 1 lbs 0.0 oz configuración de paquete de envío bruto listado)
Dimensiones 3.8 cm x 12.7 cm x 15.2 cm (1.5 in x 5.0 in x 6.0 in)
Temperatura de Operación 0 a 55 grados C
Consumo de Energía Aprox. 300 mA @ 5 VDC
Configuración de Salida 16 canales, salida DC de colector abierto de transistor
Voltaje de Salida Nominal 24 VDC nominal (rango operativo continuo de 18-28 VDC)
Corriente Máxima de Salida 0.1 A por canal
Corriente de Fuga en Estado Apagado Menor o igual a 0.1 mA
Caída de Voltaje en Estado Encendido Menor o igual a 1.0 V
Aislamiento Dieléctrico 1500 V AC (Salida a sistema), 500 V AC (Canal a canal) durante 1 minuto
Tiempo de Respuesta de Hardware Menor o igual a 1 ms (Ejecución de encendido / apagado)
Protección Integrada Circuito de protección contra sobrecorriente y apagado térmico automático

Propiedades de Control de Procesos e Instrumentación DCS

El Yokogawa ASD143-P00 utiliza estrictos parámetros de aislamiento de canal a canal para bloquear la propagación de ruido del lado del campo y los vectores de interferencia transitoria a través de las 16 líneas de salida de colector abierto. La infraestructura del circuito se conecta directamente con los diseños de bloques de terminales o las matrices de cableado AKB334/AKB336, transmitiendo cambios de estado de alta velocidad sin inducir diafonía ni sobrecargar los rieles lógicos internos. Para minimizar la carga térmica durante los ciclos de activación de puntos densos, la matriz de conmutación interna impone un límite de caída de voltaje en estado "Encendido" bajo, por debajo de 1.0 V, mientras ejecuta comprobaciones automáticas de estado en segundo plano y lógica de enclavamiento de seguridad.

Preguntas Frecuentes

P: ¿Cómo reacciona el módulo a fallos de sobrecorriente localizados o cortocircuitos en un bucle de campo activo?

R: El módulo contiene protección dedicada a nivel de hardware. Una condición de sobrecorriente o sobretemperatura en una línea de salida activa la secuencia de apagado térmico interno, aislando el canal con fallas para evitar daños a los componentes restantes.

P: ¿Pueden los canales de colector abierto de 0.1 A accionar directamente cargas inductivas industriales de alta potencia?

R: No. El límite de salida de 0.1 A está diseñado para señalización o interfaces de baja potencia. Para controlar dispositivos de alta potencia como válvulas solenoides pesadas o bobinas de arrancadores de motor, los canales deben conmutar relés de interposición externos o dispositivos de estado sólido.

P: ¿Se admite el emparejamiento de redundancia dual para este diseño de salida digital?

R: Sí. La arquitectura de hardware puede instalarse como un par de redundancia dual dentro de nidos FIO compatibles (como ANB10/11 o ANB20/21). Si la tarjeta maestra falla en los autodiagnósticos, la gestión de la línea de control se transfiere al módulo de respaldo dentro de ciclos determinísticos definidos.

Guías de Instalación en Campo

  • Alineación de la Ranura del Chasis: Inserte la tarjeta directamente en las guías designadas del nido del chasis del nodo FIO. Presione firmemente hasta que los conjuntos de pines traseros encajen en el backplane, y apriete los sujetadores de bloqueo del panel frontal para establecer una conexión a tierra sólida.
  • Cableado de Interfaz Externa: Termine el cableado de campo a través de un conjunto de terminales ATSB4S o arneses de cable AKB334/AKB336 de fábrica. Asegúrese de que los tornillos conductores estén bien apretados para evitar rutas de alta resistencia que causen desviaciones de medición.
  • Infraestructura de Supresión Inductiva: Instale diodos de retorno externos directamente a través de los terminales de cualquier carga inductiva de CC de baja potencia conectada. Esta topología de bloqueo suprime los picos de alto voltaje en la fuente antes de que puedan regresar y dañar los transistores de colector abierto.
  • Presupuestos de Corriente de Terminal Común: Rastree y agregue las cargas de corriente total del bucle que regresan a través de los pines comunes compartidos. No exceda los umbrales de agrupación máxima descritos en los diagramas de bloques del sistema para evitar el sobrecalentamiento de las trazas internas.
