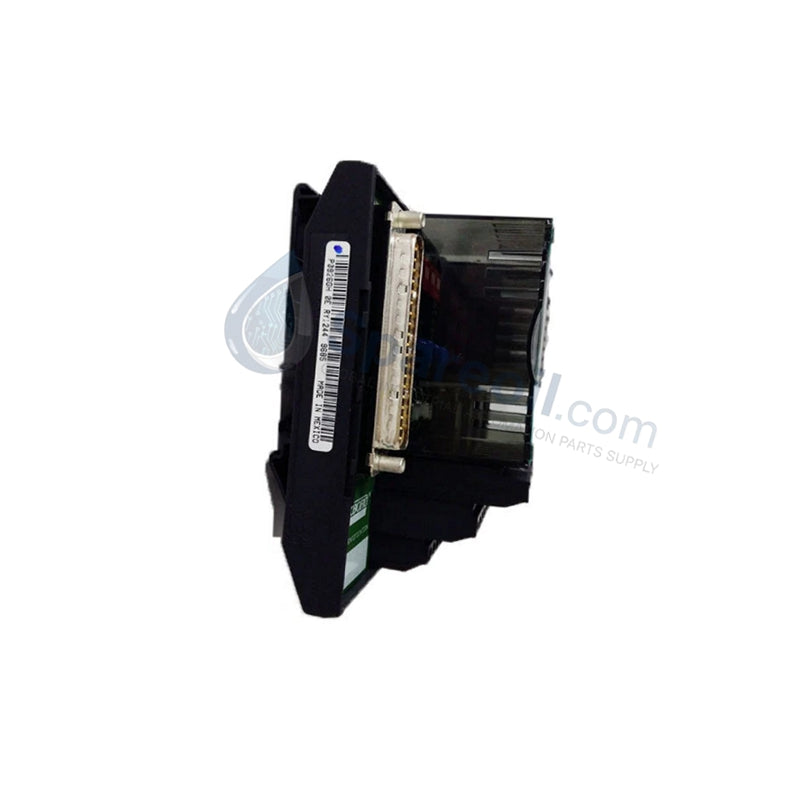

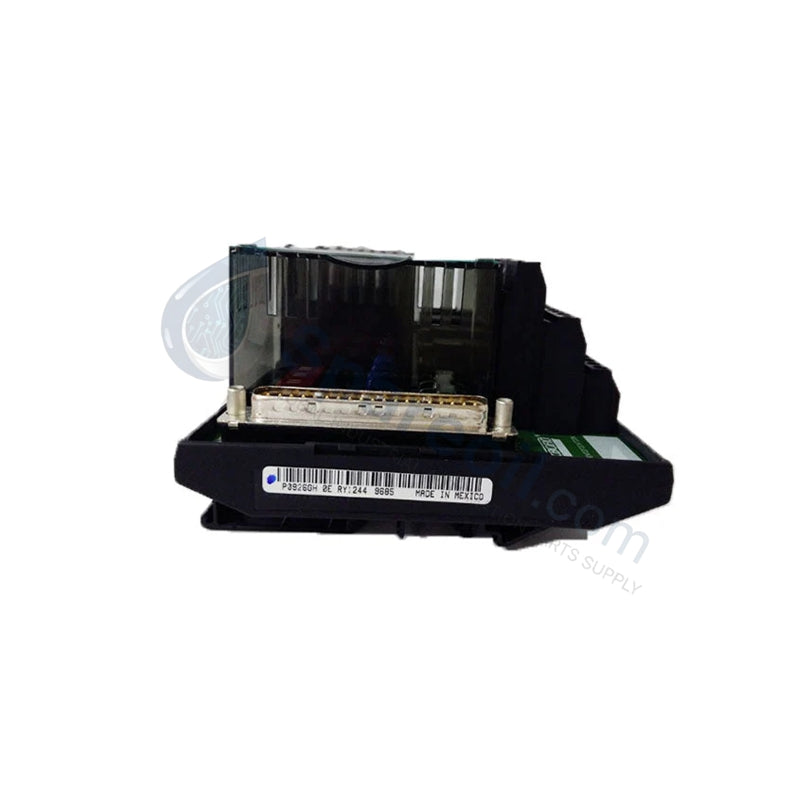

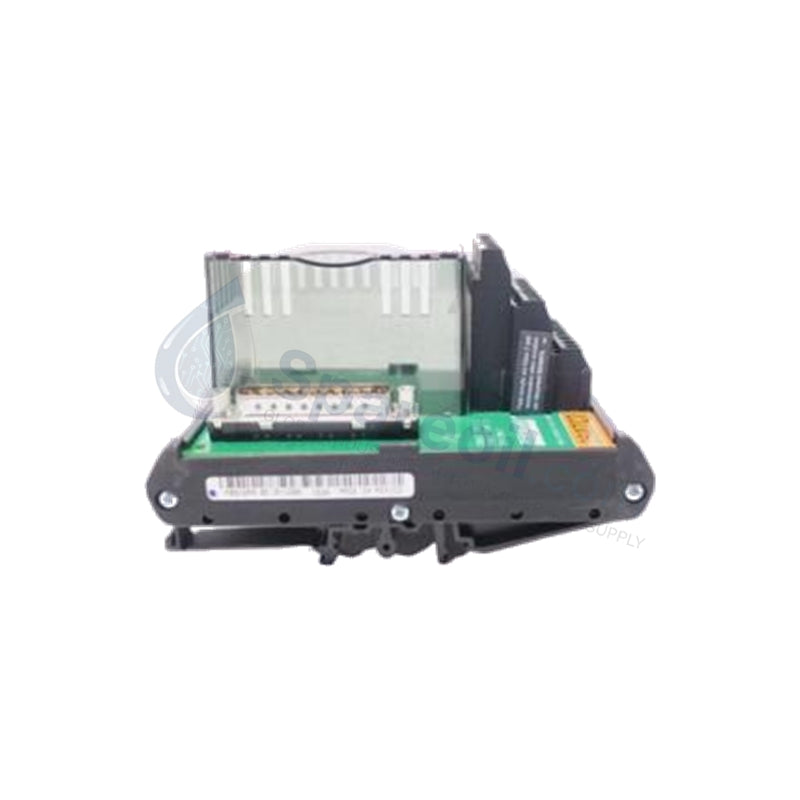

Módulo de interfaz de comunicación Foxboro P0916NB

El Foxboro P0916NB, también catalogado como Módulo de interfaz de comunicación P0916NB, funciona como un componente de hardware dedicado para la distribución de la comunicación y el enrutamiento de datos de bus de campo dentro de las plataformas DCS Foxboro I/A Series. El dispositivo proporciona una ejecución física/eléctrica directa para rutas de datos redundantes entre los procesadores de control y los Módulos de bus de campo (FBM) periféricos, manteniendo un mapeo continuo de telemetría a través de la capa de plano posterior del sistema.

Especificaciones de hardware

Parámetro Especificación
Modelo P0916NB
Marca Foxboro
Origen EE. UU.
Peso 0,16 kg
Dimensiones 161 x 110 x 20 mm
Temperatura de funcionamiento 0 a +60 °C
Consumo de energía Menor o igual a 8 W
Compatibilidad del sistema Foxboro I/A Series DCS
Memoria 16 MB SDRAM, 32 MB Flash
Protocolos de comunicación Bus de campo redundante Foxboro propietario
Fuente de alimentación 24 VCC nominal
Humedad Hasta 95 % HR (sin condensación)
Choque/Vibración Choque de 15 g, vibración rms de 0,05 g
Certificaciones CE, UL, CSA, IEC 61131-2

Control de procesos y propiedades de la red DCS

El circuito de comunicación emplea barreras de aislamiento galvánico dedicadas entre el núcleo de procesamiento interno y los segmentos activos del bus de campo para aislar la delicada lógica de control de la propagación de ruido en modo común. Al ejecutar un controlador integrado local, el módulo ejecuta un mapeo de paso determinista para cuadros de diagnóstico de protocolo de bucle HART de 4-20 mA en tiempo real junto con los estados de datos de E/S digitales estándar. Los diagnósticos en tiempo real monitorean continuamente los parámetros de estado de la red estructural, ejecutando rutinas inmediatas de aislamiento de fallas para preservar los límites de validación de la señal bajo una carga pesada del bus del plano posterior.

Preguntas frecuentes

P: ¿El módulo admite la instalación en caliente mientras el bus de campo primario está enrutando datos? R: Sí, el hardware incorpora circuitos de inserción en vivo que permiten el reemplazo en caliente en una placa base activa. Las configuraciones de procesamiento ascendentes permanecen activas y los enlaces de los módulos de bus de campo adyacentes no sufren interrupciones de datos durante las secuencias de extracción o conexión física.

P: ¿Cómo maneja la arquitectura de memoria flash interna las caídas repentinas de energía? R: Los estados de configuración operativa y los mapas de firmware se guardan directamente dentro del bloque de memoria flash no volátil de 32 MB. Si la entrada de 24 VCC cae, las métricas del sistema se retienen de forma segura, lo que permite la inicialización y recuperación inmediatas de las vías de comunicación al restaurarse la energía.

P: ¿Cuál es el comportamiento del enlace de red durante una falla del bus de campo principal? R: El módulo ejecuta un seguimiento concurrente a través de dos rutas de bus de campo propietarias independientes. Si se detecta una interrupción física o atenuación de la señal en el canal principal, el motor de enrutamiento ejecuta un cambio instantáneo a la línea secundaria, evitando caídas de tiempo en bucles de proceso críticos.

Pautas de instalación en campo

  • Inserción del portador de la placa base: Oriente el módulo dentro de las ranuras designadas de la placa base de Foxboro. Empuje firmemente hasta que el conector multipin se asiente en el bus pasivo del plano posterior, luego asegure todos los elementos de retención mecánica para evitar espacios de conexión causados por la vibración mecánica.
  • Verificación de entrada de energía redundante: Suministre alimentaciones separadas de 24 VCC desde rieles de distribución de energía independientes a las regletas de terminales de la placa base del plano posterior. Esta conexión de doble entrada garantiza que la capa de interfaz permanezca operativa si un solo bloque de energía encuentra una falla.
  • Especificaciones de puesta a tierra del blindaje: Termine los blindajes del cable de comunicación en una barra colectora de tierra maestra centralizada de baja impedancia dentro del panel del gabinete. Nunca conecte las líneas de blindaje a vectores de tierra de campo externos para evitar el ruido del bucle de tierra estructural.
  • Restricciones de distancia y enrutamiento: Dirija todas las líneas de comunicación a través de canalizaciones de cableado dedicadas y separadas. Mantenga al menos 30 cm de distancia estructural entre las líneas de red digital de bajo voltaje y los bucles de arranque de motores de CA pesados o los conductores de variadores de frecuencia.
