330908-12-31-10-02-00 Bently Nevada Sensor

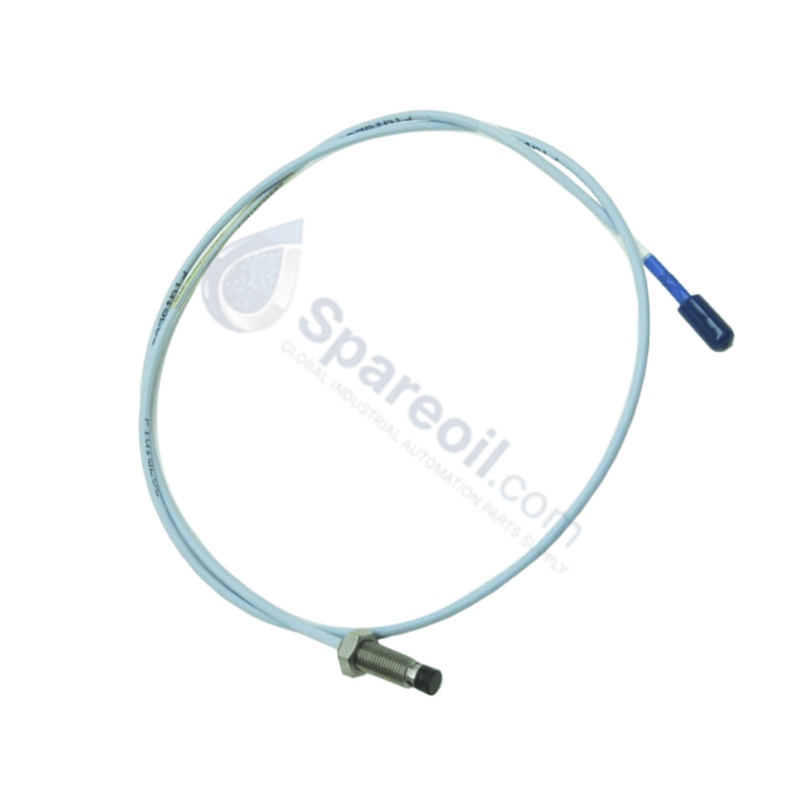

330908-12-31-10-02-00 مسبار القرب Bently Nevada 3300 XL NSv

330908-12-31-10-02-00 مسبار القرب Bently Nevada 3300 XL NSv

التوفر: 10 متوفر في المخزون

تم تكوين مستشعر الموضع Bently Nevada 330908-12-31-10-02-00 (مستشعر الموضع 3300 XL NSv) لقياس إزاحة العمود والاهتزاز بدقة عالية في المساحات...

رمز المنتج: 330908-12-31-10-02-00

Manufacturer: Bently Nevada
Product No.: 330908-12-31-10-02-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين مستشعر الموضع Bently Nevada 330908-12-31-10-02-00 (مستشعر الموضع 3300 XL NSv) لقياس إزاحة العمود والاهتزاز بدقة عالية في المساحات الميكانيكية المدمجة، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا.

تجزئة اللاحقة ومصفوفة النموذج

يحدد رقم الجزء 330908-12-31-10-02-00 البنية الفيزيائية والميكانيكية المحددة لمسبار القرب:

330908: النموذج الأساسي لمسبار القرب 3300 XL NSv
12: خيار طول الهيكل غير الملولب - 12 مم
31: خيار الطول الإجمالي للهيكل - 31 مم
10: خيار الطول الإجمالي للكابل - 1.0 متر
02: خيار الموصل - موصل ClickLoc محوري مصغر مزود بدرع حماية مدمج
00: خيار موافقة الوكالة - قياسي (لا يتطلب موافقات وكالة متخصصة)

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330908-12-31-10-02-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.15 كجم
الأبعاد	طول غير ملولب 12 مم، طول إجمالي للهيكل 31 مم
درجة حرارة التشغيل	-51 إلى 177 درجة مئوية
استهلاك الطاقة	عنصر محول سلبي يعمل بالطاقة من حلقة مستشعر Proximitor المتصلة
سلسلة النظام	نظام محول القرب 3300 XL NSv
المدى الخطي	1.0 مم (40 ميل)
مادة طرف المسبار	كبريتيد البوليفينيلين (PPS)
مادة السكن	فولاذ مقاوم للصدأ AISI 303
الطول الإجمالي للكابل	1.0 متر
نوع الموصل	موصل ClickLoc محوري مصغر

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يعمل مسبار 3300 XL NSv على مبدأ استشعار التيار الدوامي، حيث يقوم بإسقاط مجال كهرومغناطيسي مركز لاكتشاف الإزاحات الصغيرة على أعمدة الهدف دون اتصال مادي. تسمح هندسة الملف المتخصصة بقياس دقيق على أعمدة الهدف ذات القطر الصغير دون تداخل الرؤية الجانبية. أثناء الإعداد في الموقع، يتطلب التحقق من جهد الفجوة مراقبة خرج مستشعر Proximitor وتعديل موضع المسبار حتى يتم إنشاء هدف خط الأساس الاسمي -10 VDC. يمنع التباعد الشعاعي الصحيح ومحاذاة التركيب مشكلات قمع التداخل في مبيتات المحامل المعبأة بإحكام.

الأسئلة المتكررة

س: كيف يتجنب مسبار 3300 XL NSv تداخل الرؤية الجانبية على الأعمدة الصغيرة؟

ج: تقيد هندسة ملف طرف المسبار انتشار المجال الكهرومغناطيسي، وتحافظ على معايرة خرج خطية على مناطق الهدف المخفضة والأعمدة الصغيرة التي يقل قطرها عن 51 مم.

س: ما الاحتياطات التي يجب اتخاذها مع موصل ClickLoc المحوري المصغر أثناء التثبيت؟

ج: تأكد من أن موصل ClickLoc المحوري المصغر يتم تثبيته بالكامل في مكانه وأن الدرع الواقي المدمج موضوع بشكل صحيح فوق الوصلة لحماية مسار إشارة التردد العالي من الإجهاد الميكانيكي والحطام.

إرشادات التثبيت في الموقع

التركيب الميكانيكي: قم بربط جسم المسبار المصنوع من الفولاذ المقاوم للصدأ AISI 303 في منفذ التركيب، مع التأكد من أن الطول غير الملولب 12 مم يتوافق مع خلوص السكن.
ضبط جهد الفجوة: اضبط الموضع المادي لطرف المسبار بالنسبة للسطح الهدف أثناء قراءة جهد الخرج المستمر عبر مستشعر Proximitor حتى يتم الوصول إلى هدف جهد الفجوة -10 VDC.
تثبيت الموصل: قم بتوصيل موصل ClickLoc المحوري المصغر بكابل التمديد حتى يتم قفله، مع التأكد من أن الدرع الواقي يغطي الاتصال المتزاوج.
توجيه الكابل: قم بتأمين كابل الرصاص بطول 1.0 متر في قناة مخصصة، مع التأكد من أن أنصاف أقطار الانحناء لا تتجاوز 25.4 مم (1.0 بوصة) لحماية الموصلات المحورية الداخلية.
