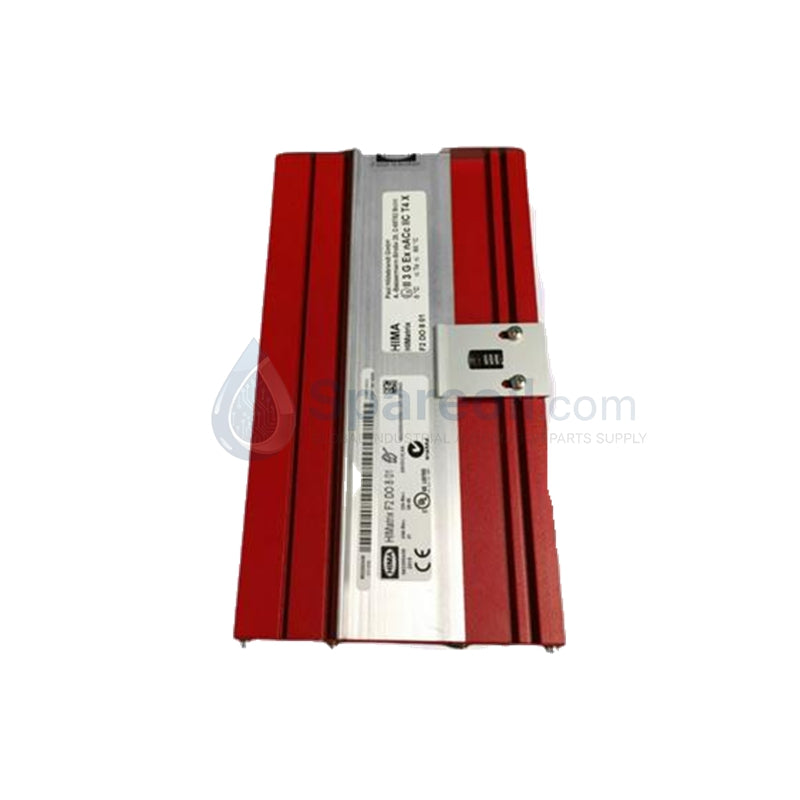

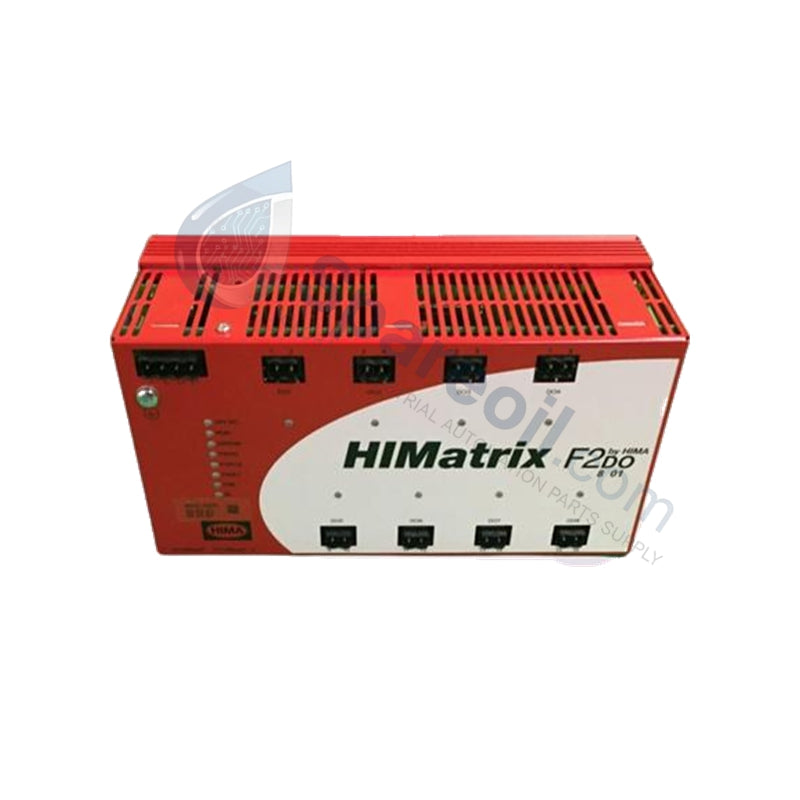

وحدة خرج رقمية للسلامة HIMA F2DO801

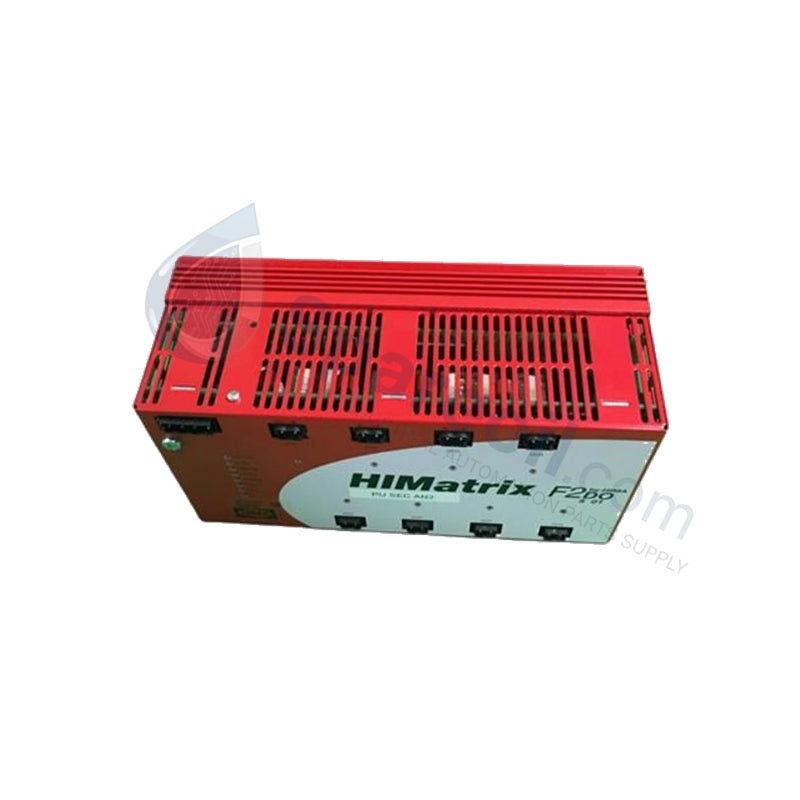

وحدة خرج رقمية للسلامة HIMA F2DO801 | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

أنظمة السلامة HIMA F2DO801 HIMatrix تم تكوين الوحدة HIMA F2DO801 (وحدة الإخراج الرقمي للسلامة F2DO801) لتنفيذ أوامر التبديل النهائية عبر...

رمز المنتج: F2DO801

Manufacturer: HIMA
Product No.: F2DO801
Product Type: وحدات التحكم في السلامة
Product Origin: Germany
Payment:T/T, Western Union
Weight: 1300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

أنظمة السلامة HIMA F2DO801 HIMatrix

تم تكوين الوحدة HIMA F2DO801 (وحدة الإخراج الرقمي للسلامة F2DO801) لتنفيذ أوامر التبديل النهائية عبر شبكة SafeEthernet في وحدات التحكم المتعلقة بالسلامة، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	F2DO801
العلامة التجارية	HIMA
المنشأ	ألمانيا
نوع الوحدة	وحدة إخراج رقمي للسلامة
شهادة السلامة	IEC 61508 SIL 3, IEC 61511 SIL 3
قنوات الإخراج	8 مخارج مرحل مستقلة آمنة من الفشل
نوع الإخراج	يعتمد على المرحل، معزول كهربائيًا
جهد التشغيل	24 فولت تيار مستمر، -15% إلى +20%
مدخل التيار	0.6 أمبير كحد أقصى
تيار الإخراج لكل قناة	0.5 أمبير (مقاوم للدوائر القصيرة)
زمن الاستجابة	20 مللي ثانية أو أكثر
واجهات الإيثرنت	2 × RJ-45، 10BASE-T/100BASE-Tx مع محول مدمج
صمام خارجي	10 أمبير مع تأخير (T)
فئة الحماية	IP20
استهلاك الطاقة	14.4 واط كحد أقصى
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
الأبعاد	207 × 114 × 86 ملم
الوزن	1.3 كجم

شهادة SIL3 وتنفيذ حالة الأمان من الفشل

يتم فحص الوحدة F2DO801 والتحقق منها بموجب إرشادات هيكلية صارمة للحفاظ على الامتثال لمعايير شهادة SIL3. تعمل الوحدة عبر آلية معالجة "إلغاء تنشيط الرحلة"، وتأمر جميع المرحلات الداخلية الثمانية بالتعطيل وافتراض حالة آمنة غير نشطة في حالة حدوث عطل حرج في النظام. يفصل العزل الغلفاني المدمج المكونات المنطقية عن كتل المحطات الطرفية الميدانية، مما يمنع الأعطال الخارجية من زعزعة استقرار وحدة التحكم الداخلية للسلامة. إذا تم العثور على عطل محلي خاص بالقناة من خلال تشخيصات أعطال التحميل في الوقت الفعلي، ينفذ المنطق الداخلي تنفيذ حالة أمان من الفشل بقناة واحدة، مع الحفاظ على التوافر الكامل عبر الدوائر المتبقية غير المعطوبة.

الأسئلة المتكررة

س: كيف تدير F2DO801 أعطال القناة المحددة محليًا مقابل أعطال الوحدة الكاملة؟

ج: تراقب الحلقات التشخيصية الداخلية باستمرار الدوائر القصيرة والدوائر المفتوحة وأعطال التحميل. تؤدي مشكلة خاصة بالقناة إلى تعطل مرحل القناة المتأثرة فقط، بينما يؤدي فشل الأجهزة على مستوى النظام إلى قطع الوحدة للطاقة عن جميع مخارج مرحلات الأمان الثمانية.

س: هل يمكن تكوين المفتاح الداخلي على واجهات الإيثرنت للتعامل مع حركة اتصالات آمنة؟

ج: نعم. تعمل واجهتا RJ-45 على شبكات 10/100BASE-Tx وتستخدمان تغليف بيانات SafeEthernet للتحقق من سلامة الحزم ومتطلبات التأخير قبل توجيه أي أوامر تحميل إخراج.

س: ما هي مواصفات حماية الدائرة الخارجية لتوزيع طاقة الوحدة؟

ج: يجب حماية خطوط طاقة الوحدة في المنبع بواسطة صمام خارجي 10 أمبير مع تأخير (T)، ويجب أن يأتي طاقة الإدخال من وحدة إمداد طاقة توفر عزلًا آمنًا وفقًا للمعيار IEC 61131-2.

إرشادات التركيب الميداني

الغطاء والحدود البيئية: قم بتركيب الغلاف المعدني المصنف IP20 داخل خزانة صناعية توفر الحماية من الأوساخ المحيطة والرطوبة الموصلة للبقاء ضمن حدود التشغيل من 0 إلى 60 درجة مئوية.
متطلبات التأريض: قم بتأمين توصيل التأريض الثقيل مباشرةً بقضيب التأريض ذي المعاوقة المنخفضة باستخدام مسمار التأريض المدمج في الهيكل المعدني.
الكابلات والفصل: قم بتوجيه كابلات اتصال SafeEthernet RJ-45 بشكل منفصل عن أسلاك إخراج طاقة المرحل 24 فولت تيار مستمر لتقليل تشوه الإشارة والاقتران الكهرومغناطيسي.
توصيل كتل المحطات الطرفية: تأكد من أن جميع الموصلات الميدانية موصلة بشكل صحيح ومعفاة من الشد لمنع الإجهاد الميكانيكي على مكونات التبديل الداخلية.
