نظرة عامة على المنتج

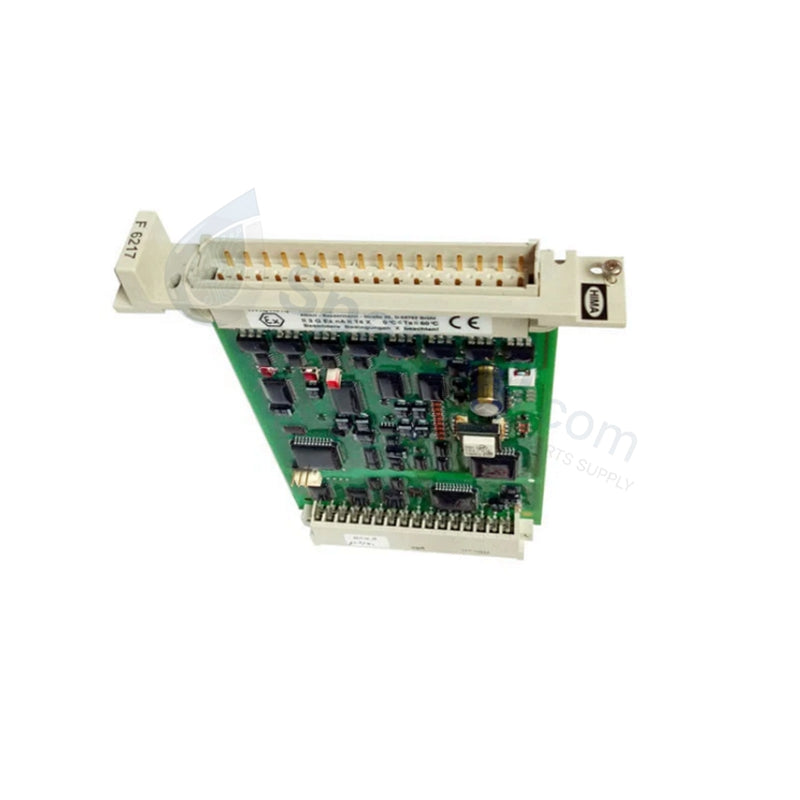

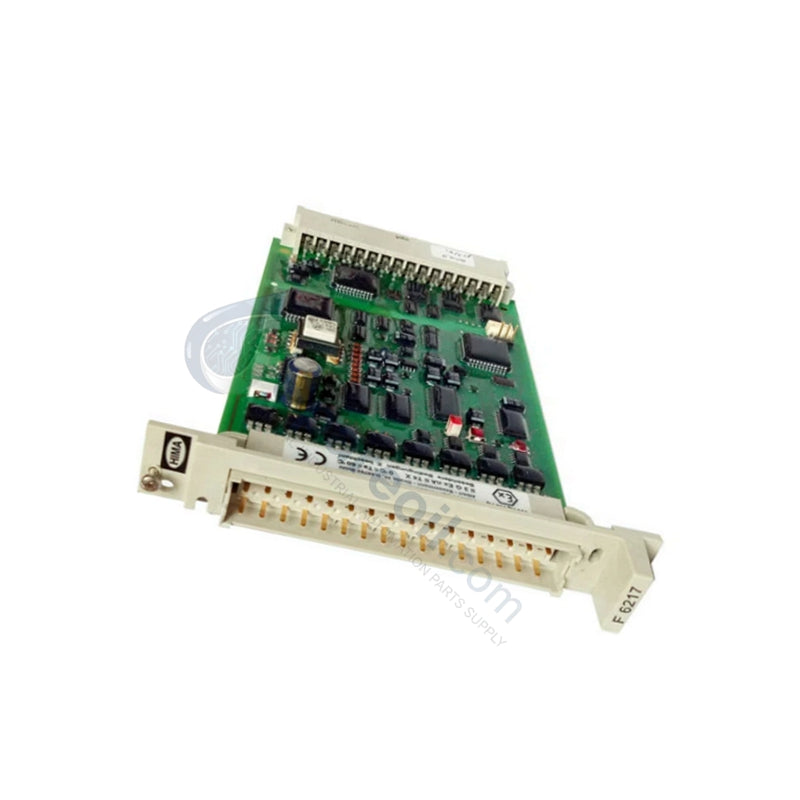

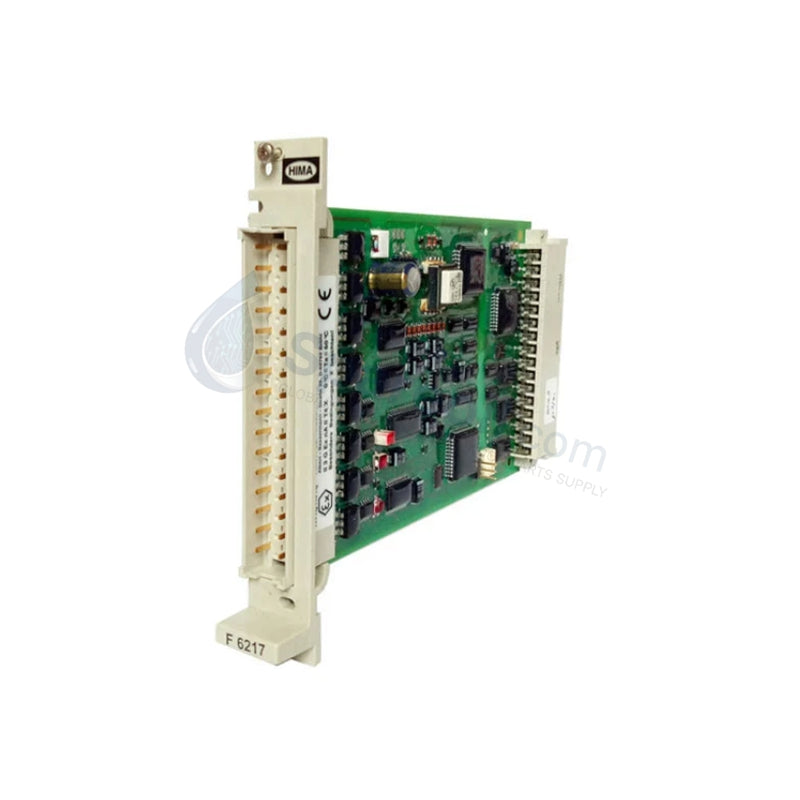

تعمل وحدة HIMA F6217 كوحدة إدخال تناظري عالية الأداء ومتعلقة بالسلامة، ومصممة خصيصًا لأنظمة السلامة الآلية (SIS) من HIMA HIQuad X و HIMax. يلتقط مكون التحكم الحيوي هذا إشارات بارامترية عالية الدقة وفي الوقت الفعلي من أجهزة الإرسال على مستوى الحقل ومستشعرات البنية التحتية، بما في ذلك أجهزة إرسال الضغط ومستشعرات درجة الحرارة وعدادات التدفق. من خلال توجيه مقاييس الحقل عبر قنوات معزولة، توفر الوحدة أساس معالجة البيانات المستقر المطلوب لتنفيذ إجراءات إيقاف التشغيل في حالات الطوارئ (ESD)، ومراقبة الشعلات، وإدارة حلقات التخفيف عالية التوفر في البيئات الصناعية الخطرة.

المواصفات التقنية

• الشركة المصنعة: HIMA Paul Hildebrandt GmbH + Co KG

• رقم الجزء: F6217

• رمز الطلب: 984621702

• اسم المنتج: وحدة إدخال تناظري

• مستوى الامتثال للسلامة: IEC 61508 SIL3، IEC 61511، الفئة 4

• تكوينات القنوات: 8 قنوات إدخال تناظرية متعلقة بالسلامة أو 16 قناة إدخال تناظرية معزولة (حسب تخطيط البرنامج)

• الجهد الاسمي للنظام: 24 فولت تيار مستمر

• أنواع إشارات الإدخال المدعومة: 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير، ناقص 10 فولت إلى زائد 10 فولت

• دقة معالجة التناظرية إلى الرقمية: 12 بت

• دقة إشارة القياس: زائد أو ناقص 0.1 بالمائة من النطاق الكامل

• تغطية التشخيص المستهدفة: اكتشاف كسر الخط، مراقبة الدائرة القصيرة في الحقل، تتبع الدائرة المفتوحة

• هياكل التكرار: تدعم بشكل كامل تكوينات بطاقة الإدخال الزائدة

• استراتيجية الصيانة: تتيح إمكانية التبديل السريع أثناء التشغيل استبدال الوحدة أثناء التشغيل

• استهلاك الطاقة المستمر للوحدة: حوالي 6 وات

• درجة حرارة التشغيل المقبولة: -20 إلى +60 درجة مئوية

• متطلبات تخصيص المساحة: عرض فتحة الهيكل المدمجة 4 TE

• الأبعاد الفيزيائية الصافية للمعدات: 2.0 سم × 19.0 سم × 12.8 سم

• الوزن الصافي للمكون: 0.14 كجم إلى 0.30 كجم

• الوزن الإجمالي للشحن: 2.00 كجم (حزمة معبأة)

• موقع الإنتاج: ألمانيا

• حالة الجهاز: جديد تمامًا وأصلي بنسبة 100% في عبوته المصنعية

المزايا الهندسية

كثافة متعددة القنوات معزولة تقلل من المساحة المطلوبة

تضغط الوحدة F6217 بنية معزولة قوية ذات 8/16 قناة في غلاف هيكلي نحيف بعرض 2 سم (4 TE). يسمح هذا التخصيص المدمج للمساحة لمهندسي التحكم بتجميع مجموعات واسعة من أجهزة الإرسال الميدانية ضمن حاويات تجميع ضيقة، مما يتجنب الحاجة إلى رفوف توسعة ثانوية باهظة الثمن. تمنع حواجز العزل الفردية للقنوات حلقات التأريض الكهربائية الشديدة والتداخل الاستقرائي والنبضات العابرة المتقطعة من اختراق منطق المعالجة الأساسي، مما يضمن دقة إشارة نظيفة.

فحص تشخيصي آلي متقدم وفصل الأعطال

تستخدم الأجهزة الداخلية روتين مسح إلكتروني مستمر لمراقبة إشارات المرسل على مدار الساعة. من خلال تحديد الانحرافات الدقيقة خارج حدود 4-20 مللي أمبير أو حدود الجهد القياسية، تكتشف الدائرة الداخلية كابلًا مقطوعًا (كسر خط) أو غلاف موصل مهترئ (دارة قصيرة في الحقل) على الفور. يمرر هذا التتبع التنبؤي للأعطال بتات التشخيص في الوقت الفعلي مباشرة إلى معالج السلامة، مما يؤدي إلى تنبيهات إنذار محلية قبل أن يؤدي خطأ في الأسلاك الميدانية إلى إخفاء حالة عملية خطيرة.

آلية التبديل السريع بالدبابيس المتدرجة تقلل من وقت تعطل الصيانة

تدعم الواجهة المادية خدمة التبديل السريع الكاملة، مما يسمح للفنيين بإزالة بطاقة معطلة وتثبيت وحدة بديلة على لوحة خلفية حية تعمل بالطاقة دون التسبب في تعطل النظام أو إيقاف حلقات التتبع المتوازية. تقوم جهات الاتصال المطلية بالذهب والمتدرجة بإنشاء تأريض وقائي ومزامنة حافلة النظام الداخلية قبل توصيل قضبان الحمل الرئيسية بجهد 24 فولت تيار مستمر. يحمي هذا التصميم الميكانيكي الواقي العقد المجاورة من الأقواس الكهربائية ويقلل متوسط وقت الإصلاح (MTTR) إلى دقائق.

الأسئلة الشائعة

• كيف تتعامل الوحدة مع أرقام القنوات المختلفة المدرجة بين معلمتي 8 قنوات و 16 قناة؟ تستخدم الوحدة طبقات تكوين برمجية مرنة لتتناسب مع متطلبات التطبيق المتميزة. بالنسبة لإعدادات السلامة بالغة الأهمية التي تتطلب عزلًا عميقًا وتوجيهًا مباشرًا من الفئة 4 لكل نقطة، تعمل البطاقة كوحدة إدخال تناظري ذات 8 قنوات متعلقة بالسلامة. بالنسبة لمهام اكتساب البيانات عالية الكثافة والموحدة ضمن نفس إطار السلامة، تتوسع جداول التوجيه الداخلية لمعالجة 16 خط إدخال تناظري معزول.

• هل يمكن للوحدة F6217 مراقبة أجهزة إرسال التيار ومؤشرات الجهد في وقت واحد؟ نعم. تسمح مرحلة معالجة الإشارات المختلطة بتوصيل حلقات تيار 4-20 مللي أمبير أو 0-20 مللي أمبير بأطراف مخصصة أثناء تشغيل مدخلات تحديد الموقع من ناقص 10 فولت إلى زائد 10 فولت في قنوات منفصلة على نفس البطاقة. يجب عليك تحديد تنسيق إشارة الإدخال المطابق ضمن بيئة برامج HIMA الهندسية أثناء التشغيل الأولي لضمان قيم تحويل صحيحة.

• هل يتسبب نبض الفحص التشخيصي في أخطاء قياس في الحلقات الميدانية الحساسة؟ لا. قام مهندسو HIMA بتصميم معلمات اختبار الحلقة النشطة للعمل بشفافية جنبًا إلى جنب مع معالجة الإشارات الأساسية. تتحقق روتين التشخيص من استمرارية الأسلاك وحدود المعاوقة باستخدام نوافذ عينات دقيقة ومنخفضة الطاقة لا تؤثر على دقة التحويل التناظري إلى الرقمي 12 بت أو تعرض دقة زائد أو ناقص 0.1 بالمائة من النطاق الكامل لبيانات أجهزة القياس الميدانية لديك.
