نظرة عامة على المنتج

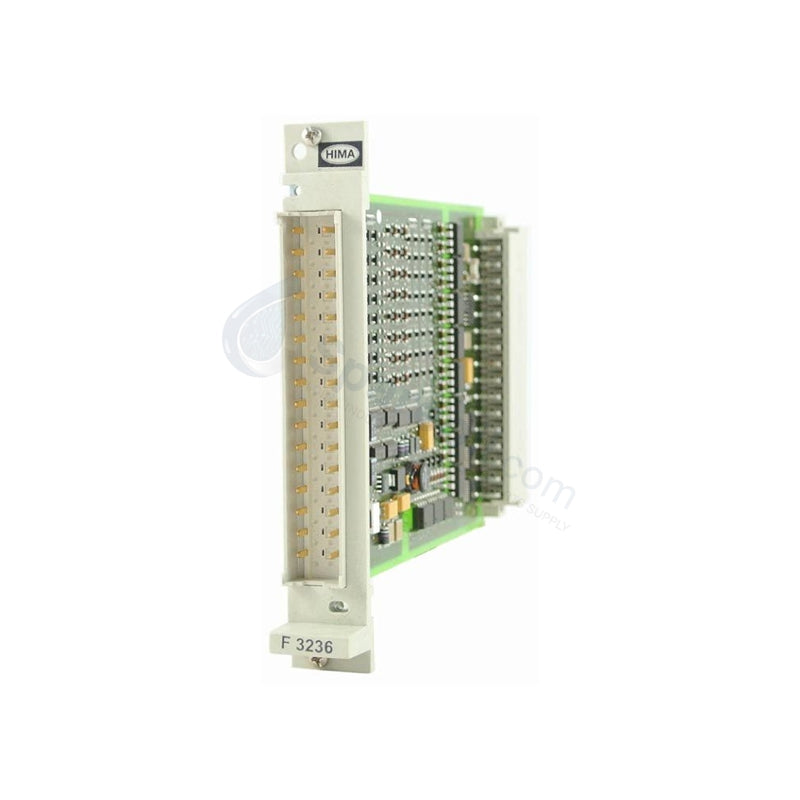

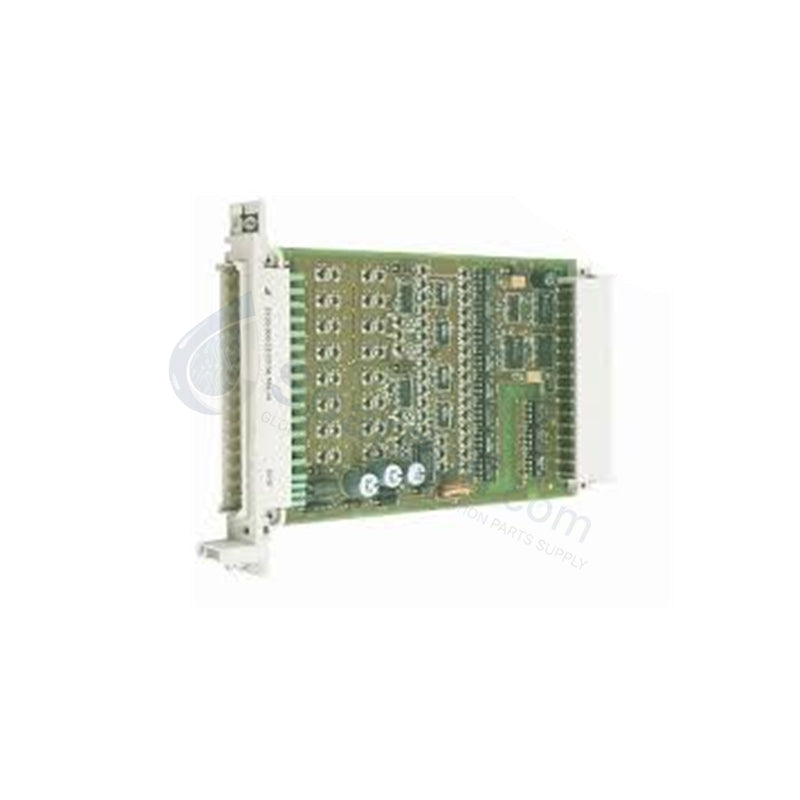

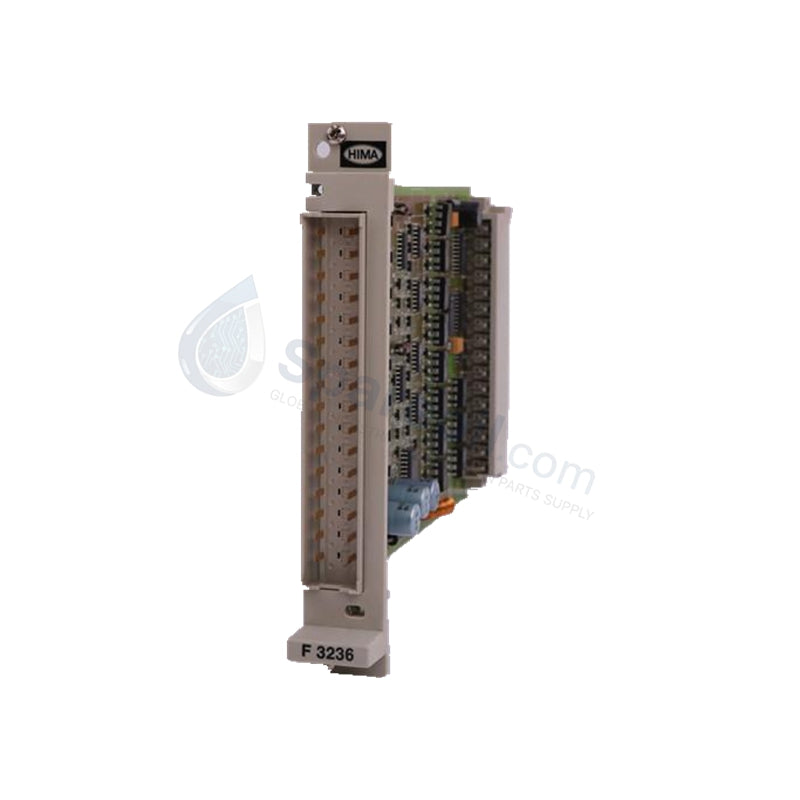

تعمل وحدة HIMA F3236 كوحدة إدخال رقمية عالية الكثافة وذات صلة بالسلامة، تم تصميمها للتكامل ضمن أنظمة السلامة HIMA HIQuad X و HIMax. توفر هذه الوحدة اكتسابًا للإشارة آمنًا من المكونات الميدانية الثنائية، بما في ذلك مفاتيح الطوارئ الميكانيكية، والموصلات الجافة، وأجهزة استشعار القرب. تنشر مصانع المعالجة هذه البطاقة داخل شبكات صناعية عالية الأمان لإدارة المدخلات لمتطلبات عزل السلامة الحرجة حتى الفئة AK 1 إلى 6، مما يتيح جمع البيانات الموثوق به لحلقات إغلاق الطوارئ (ESD) والتداخل في سلامة العمليات.

المواصفات الفنية

• الشركة المصنعة: HIMA Paul Hildebrandt GmbH + Co KG

• رقم القطعة: F3236

• رمز الطلب: 984323602

• تعيين المنتج: وحدة إدخال سلامة رقمية 16 ضعفًا

• شهادة الامتثال للسلامة: IEC 61508 SIL3، IEC 61511

• متطلبات عزل السلامة: مصنفة للفئات AK 1 حتى AK 6

• خيارات كثافة القنوات: 8 قنوات معزولة أو 16 قناة ثنائية التكوين

• جهد الإمداد الخارجي الاسمي: 24 VDC

• التيار المدخل الاسمي: حوالي 6 مللي أمبير لكل قناة

• تنسيقات الإشارة المدعومة: موصلات جافة ميكانيكية، مستشعرات NAMUR قياسية

• متطلبات الطاقة المنطقية الداخلية: 5 VDC عند 120 مللي أمبير، 24 VDC عند 200 مللي أمبير

• وقت تبديل الحلقة النموذجي: 8 مللي ثانية

• إجمالي استهلاك طاقة الوحدة: حوالي 5 وات

• وظائف التشخيص: اكتشاف انقطاع الخط في الوقت الفعلي، مراقبة الدائرة القصيرة في المجال

• خيارات توفر الأجهزة: تدعم تكوينات الإدخال/الإخراج الزائدة عن الحاجة بالكامل

• استراتيجية الصيانة: قدرة التبديل السريع أثناء التشغيل تسمح باستبدال الوحدة أثناء التشغيل

• درجة حرارة التشغيل المسموح بها: -20 إلى +60 درجة مئوية

• تخصيص عرض الفتحة: تتطلب مساحة مدمجة 4 TE

• الشكل المادي للأجهزة: 2.0 سم × 19.1 سم × 12.9 سم

• الوزن الصافي للجهاز: 0.15 كجم إلى 0.25 كجم (حسب تجميع كتلة موصل المجال)

• إجمالي وزن الشحن الإجمالي: 5.00 كجم (حزمة معبأة بما في ذلك قابس الكابل)

• موقع الإنتاج: ألمانيا

• حالة الجهاز: جديد 100% وأصلي في عبوة المصنع

المزايا الهندسية

تجميع القنوات السريع وتوفير المساحة

تضغط الوحدة F3236 بنية إدخال رقمية 16 ضعفًا في هيكل رفيع للغاية بفتحة 4 TE لا يتجاوز عرضه 2 سم. يسمح تصميم الأجهزة عالي الكثافة هذا لمتخصصي تكامل الأنظمة بزيادة سعة الإشارة في خزائن السلامة دون إضافة رفوف توسعة ثانوية أو ثالثية. يقلل بناة لوحات التحكم من بصمتهم الهيكلية داخل صناديق الاحتواء، مما يقلل من التكاليف الإجمالية للألواح المعدنية مع الحفاظ على صفائف معالجة الإشارات المنفصلة لتجمعات كثيفة من أزرار المجال للطوارئ.

عزل السلامة المدمج يزيل التداخل الميداني

تدمج الأجهزة معلمات عزل مصممة خصيصًا لتلبية معايير تصنيف السلامة الألمانية الصارمة AK 1 إلى AK 6. تتضمن مراحل الإدخال الفردية حواجز عزل جلفانية تمنع ارتفاعات الجهد الشاردة، والحديث المتبادل الاستقرائي، والحلقات الأرضية الصناعية الضخمة من الوصول إلى اللوحة الخلفية للمعالجة الرئيسية. يضمن هذا الحاجز الهيكلي دقة قراءة مطلقة عند مراقبة الأجهزة الميدانية الموضوعة على مسارات الكابلات الطويلة، مما يمنع الضوضاء الكهرومغناطيسية الخارجية من إدخال إشارات خاطئة إلى مسارات المنطق النشطة.

تشخيصات الخط المستمرة بزمن استجابة منخفض

تنفذ الوحدة استجوابًا نشطًا للحلقة الحالية بزمن استجابة تبديل نموذجي سريع يبلغ 8 مللي ثانية. تقوم دائرة المراقبة بمسح الخطوط الكهربائية باستمرار بحثًا عن أي تشوهات، وتستشعر انخفاضات أو ارتفاعات فورية تشير إلى سلك مقطوع أو غطاء كابل حلقة مهشم. من خلال تصنيف هذه الأعطال في الوقت الفعلي والتمييز بين انقطاع مادي في السلك وحالة طوارئ فعلية، تنبه البطاقة مشغلي المصنع إلى احتياجات الصيانة قبل أن يؤدي فشل الأسلاك الميدانية إلى تعريض حلقة التداخل في العملية للخطر.

الأسئلة الشائعة

• كيف تتعامل الوحدة مع سعات القنوات المختلفة المدرجة بين ملفات 8 قنوات و 16 قناة الفنية؟ تدعم الوحدة ملفين تكوينين اعتمادًا على متطلبات النظام. عند توصيل حلقات مستقلة عالية الأمان تتطلب حدودًا جلفانية منفصلة لكل نقطة، يتم تعيين البطاقة كوحدة إدخال معزولة بـ 8 قنوات. بالنسبة لاكتساب الإشارة الثنائية عالية الكثافة القياسية ومجموعات مفاتيح الأمان التي تعمل ضمن إطار عمل مشترك، يقوم النظام بتحديث تخصيصه لمعالجة 16 مسار إدخال منفصلًا.

• ما هي المتطلبات المميزة التي يجب أن تفي بها مفاتيح التقارب الميدانية للعمل مع هذه البطاقة؟ لتحقيق أقصى عمق تشخيصي وعتبات تبديل موثوقة، يجب أن تتوافق مفاتيح التقارب الميدانية وأجهزة استشعار الأجهزة الرقمية مع متطلبات NAMUR القياسية لتغير التيار. تعتمد الوحدة F3236 على هذه الانخفاضات والارتفاعات المحددة في التيار (عادةً حوالي 1 مللي أمبير إلى 2.1 مللي أمبير) للتحقق من أن الجهاز الميداني يظل سليمًا هيكليًا وقابلًا للتشغيل كهربائيًا.

• هل يمكن للفني تبديل الوحدة F3236 ساخنًا بأمان إذا حدث عطل أثناء معالجة المصنع المباشرة؟ نعم. تدعم الوحدة وظيفة الصيانة الكاملة بالتبديل السريع. يمكن للفنيين فك وإخراج بطاقة تالفة بينما يظل رف السلامة الرئيسي مزودًا بالطاقة بالكامل ويعالج الحلقات المتوازية. تستخدم الموصلات الميكانيكية وصلات محاذاة متداخلة متخصصة تعمل على توصيل خطوط التأريض بأمان أولاً، مما يمنع زيادات الطاقة الخطيرة من مقاطعة حلقات السلامة المجاورة أثناء الخدمة الحية.
