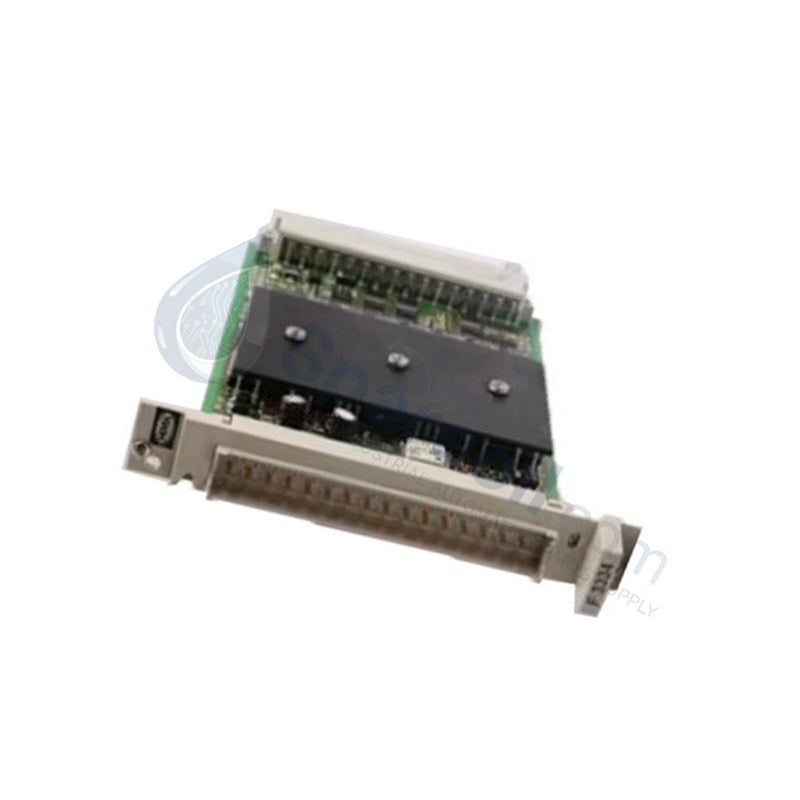

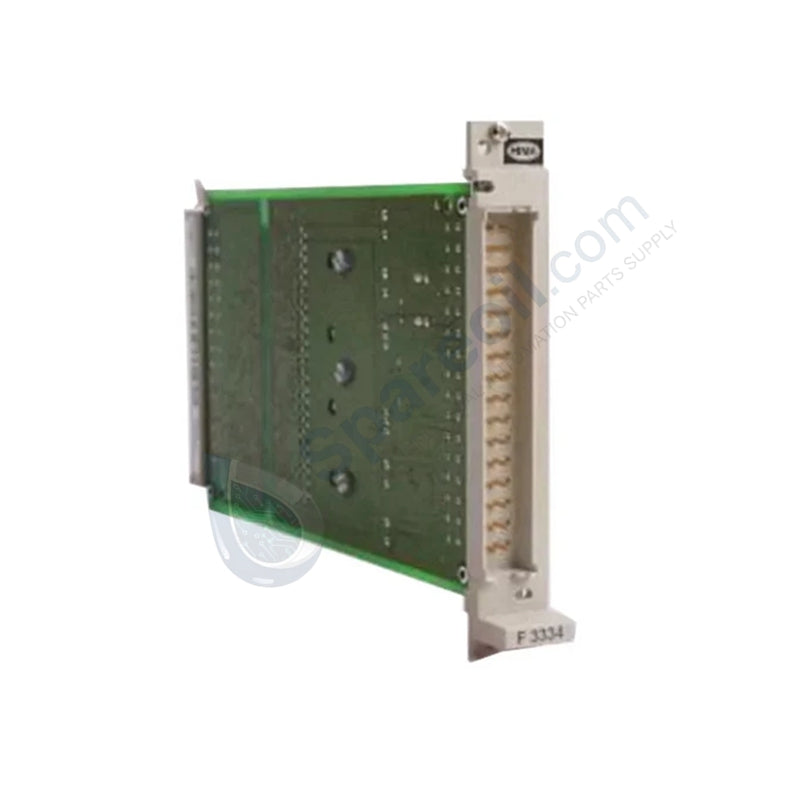

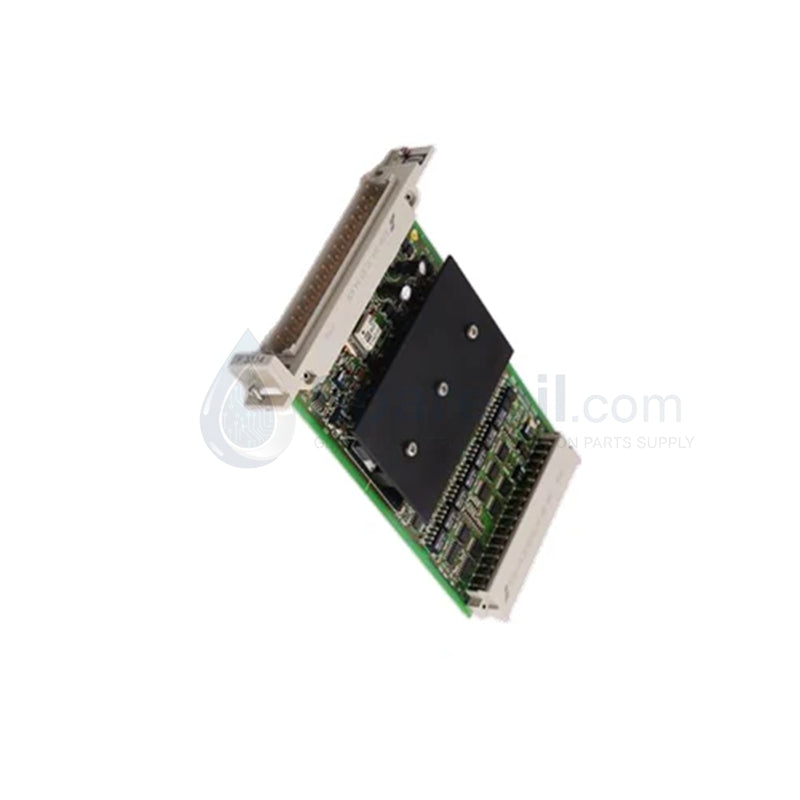

وحدة خرج أمان HIMA F 3334 جديدة تمامًا 24 فولت تيار مستمر 2 أمبير

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة HIMA F3334 كوحدة إخراج رقمية عالية السلامة ورباعية الطي مصممة لأنظمة الأجهزة الآمنة بالغة...

رمز المنتج: F3334

Manufacturer: HIMA
Product No.: F3334
Product Type: وحدات الخرج الرقمية
Product Origin: Germany
Payment:T/T, Western Union
Weight: 240g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة HIMA F3334 كوحدة إخراج رقمية عالية السلامة ورباعية الطي مصممة لأنظمة الأجهزة الآمنة بالغة الأهمية (SIS) والأنظمة الإلكترونية القابلة للبرمجة (PES). يوفر هذا التكوين للأجهزة أربع قنوات مستقلة آمنة من الفشل لتشغيل عناصر التحكم النهائية على مستوى الحقل، بما في ذلك صمامات الأمان، وصمامات الملف اللولبي، والمؤشرات. من خلال دمج المعالجة الداخلية الصارمة ثنائية القناة، تدفع هذه الوحدة الحلقات الحساسة للسلامة في إيقاف التشغيل في حالات الطوارئ (ESD)، والحريق والغاز (F&G)، وإعدادات التحكم في العمليات عالية التوافر.

المواصفات الفنية

الشركة المصنعة: HIMA Paul Hildebrandt GmbH + Co KG
رقم الجزء: F3334
فئة المنتج: وحدة إخراج رقمية PLC
مستوى شهادة السلامة: IEC 61508 SIL3 / IEC 61511
عدد القنوات: 4 قنوات إخراج مستقلة آمنة من الفشل
جهد الإمداد الاسمي: 24 فولت تيار مستمر
تيار التبديل المقدر: 2.0 أمبير لكل قناة
الحد الأقصى لاستهلاك الطاقة: 5.0 واط
الحد الأقصى لانخفاض الجهد الداخلي: 2.0 فولت عند 2.0 أمبير حمولة كاملة
الحد الأقصى المسموح به لمقاومة الخط: 3.6 أوم
عتبة فصل الجهد المنخفض: أقل من أو تساوي 16.0 فولت تيار مستمر
الحد الأقصى لتيار تسرب القناة: 550 ميكرو أمبير
متطلبات المساحة: فتحة عرض اللوحة الخلفية 4 TE
الأبعاد الفيزيائية: 2.1 سم × 19.0 سم × 12.8 سم
الوزن الصافي للمكون: 0.24 كجم
بلد المنشأ: ألمانيا
حالة الجهاز: مخزون أصلي جديد 100%

المزايا الهندسية

عزل الأعطال الشامل والتشخيص الذاتي

تتبع البنية الداخلية باستمرار سلامة الخط، وتراقب كل مسار إخراج بحثًا عن الدوائر القصيرة وانقطاع الخطوط وأخطاء الجهد المنخفض. عندما تحدد الوحدة حالة غير طبيعية أو تنخفض عن عتبة 16 فولت تيار مستمر، فإنها تفصل القناة المتأثرة بشكل نظيف مع الحفاظ على التشغيل عبر الحلقات المتبقية. يؤدي هذا الاحتواء الموضعي للأعطال إلى عزل الأعطال الميدانية قبل أن تتلف ناقل المعالجة المركزي.

التشغيل الثقيل التحريضي والمقاوم

تبديل كل من المخرجات الأربعة ما يصل إلى 2.0 أمبير دون الحاجة إلى مرحلات إضافية. يمتص التصميم المتين للحالة الصلبة الداخلية الارتداد الاستقرائي العالي من صمامات الملف اللولبي الكبيرة ومرحلات الإيقاف في حالات الطوارئ. تبسط إمكانية التشغيل المباشر هذه أسلاك خزانة التجميع، وتقلل من إجمالي عدد المكونات، وتلغي تآكل التلامس الميكانيكي.

المرونة الحرارية في حاويات التجميع المعبأة

يعمل عامل الشكل المدمج 4 TE على تحسين مساحة الهيكل، مما يسمح لمنشئي الأنظمة بتجميع مناطق إخراج متعددة معًا. يقلل توزيع الطاقة الفعال بقدرة 5 واط من تبديد الحرارة أثناء النشر المستمر للحمل الكامل. يحمي هذا الملف الحراري المنخفض المكونات القريبة من الشيخوخة الحرارية ويلغي الحاجة إلى التحكم النشط في المناخ ضمن بصمات التشغيل النموذجية من -20 إلى +60 درجة مئوية.

الأسئلة الشائعة

هل تتطلب هذه الوحدة صمام ثنائي خارجي للحمل الاستقرائي؟ لا. تدمج F3334 حماية داخلية من الاندفاع تقمع ارتفاعات الجهد الاستقرائي عند قيادة الملفات اللولبية أو الموصلات المغناطيسية. يمكن للمهندسين توصيل الأحمال الاستقرائية القياسية مباشرة بأطراف الإخراج دون مكونات قمع خارجية.
كيف تتعامل الوحدة مع سيناريو انقطاع خط التحكم؟ ترسل التشخيصات المضمنة تيارًا إشرافيًا صغيرًا عبر الحلقة أثناء حالة الإيقاف. إذا انقطع سلك حقل، تكتشف الوحدة انخفاض تيار التسرب، وتسجل خطأ انقطاع الخط في سجل نظام الأمان المركزي، وتضيء مؤشر LED التشخيصي المقابل على اللوحة الأمامية.
هل يمكنني توصيل قنوات متعددة على F3334 بالتوازي للتعامل مع أحمال أعلى من 2 أمبير؟ لا. يؤدي توصيل القنوات بالتوازي لزيادة سعة التيار إلى انتهاك معايير الامتثال للسلامة SIL3. يجب أن تحدد الحمل المستمر لكل حلقة منفصلة بحد أقصى 2.0 أمبير لمنع الحمل الحراري الزائد والحفاظ على تنفيذ التبديل الآمن من الفشل.
